工业圆形振动筛分过滤设备结构

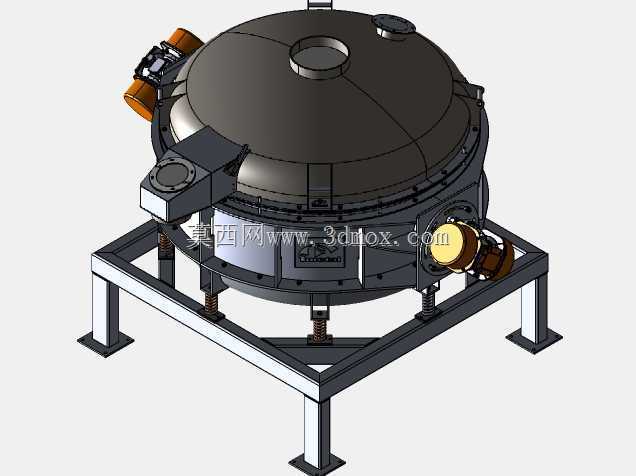

　　该设备属于粉体、颗粒及浆液物料分级处理中常见的圆形振动筛分单元，整体采用上盖、筛箱、底座、弹性支承和机架组合的布置方式。设备顶部为圆弧封盖结构，中心设置检修或观察接口，侧面布置进料、出料及辅助连接口，能够在封闭状态下完成物料筛分，减少粉尘外逸和浆液飞溅。下部圆形筛箱承担筛网固定、物料导向和筛上物、筛下物分流作用，外周法兰通过紧固件连接，便于拆换筛网和清理内部残留物料。

　　从现场布置角度看，这类筛分设备常用于食品、医药、化工、金属粉末、陶瓷原料、涂料和污水处理等场景。干态物料可按粒径进行分级除杂，湿态物料可完成过滤、脱渣和粗细分流。设备侧面多个通道对应不同出料方向，能够根据工艺管线走向调整接口方位，使筛上物和筛下物直接进入下游料仓、包装设备或输送管路。圆形筒体相比矩形筛体，物料在筛面上运动轨迹更连续，死角较少，清理时也更容易确认残留位置。

　　激振部件布置在筛体侧下方，通过电机带动偏心质量产生高频振动，使物料在筛面上形成回旋、扩散和透筛运动。模型中两侧可见驱动组件与筛体连接，支承位置设置弹簧或弹性减振元件，将工作振动与下方机架隔离。机架采用方钢焊接框架，四条支腿外展并带底板，底板可通过地脚螺栓固定在混凝土基础或钢平台上。设计时需要重点校核支腿跨距、底板尺寸和筛体满载重心，避免设备启动、停机经过共振区时出现明显摆动。

　　外形边界方面，设备主体为立式圆筒结构，高度方向由顶部封盖、中部筛箱、下部支承弹簧和底架共同组成；平面占用范围不仅包括圆筒直径，还应计入侧向电机、接线盒、出料溜槽和检修空间。安装定位时，筒体周围需预留筛网更换、卡箍拆卸、电机维护和出料管连接空间；上方观察口和封盖位置也应保留起吊或人工检修余量。若布置在多层平台，应考虑设备满载重量、振动载荷和平台梁刚度，不能仅按静重选择支撑结构。

　　结构建模时，圆形筛体可按回转壳体思路建立，封盖、筒体和底圈通过法兰、螺栓及快开压件连接。筛网层、压网圈、密封圈和出料口需要分层表达，以便在工程出图时明确装配关系。侧置电机与筛体之间的连接座承受交变载荷，板厚、加强筋和螺栓规格应偏保守；弹簧支座要保证上下定位同轴，防止振动过程中横向滑移。机架焊缝集中在支腿与横梁交接处，模型中可通过型材截面和节点板体现承载路径。

　　该结构的设计重点不在复杂外观，而在振动传递、物料流向、密封拆装和安装边界的协调。进料口位置应让物料均匀落到筛面中心，避免偏载造成筛分效率下降；出料通道需保持顺畅坡度，防止颗粒堆积；密封件在封盖和法兰处形成封闭路径，既控制粉尘，也降低噪声传播。对于需要频繁换料或清洗的生产线，快开结构、圆角过渡和少死角设计比单纯增大筛体直径更有实际价值。

　　在三维设计阶段，可利用模型检查电机与支腿、管路与机架、检修门与平台栏杆之间的干涉关系，并据此调整出料口朝向和支腿跨距。设备整体参数化后，还可通过改变筒体直径、层数、电机夹角和弹簧位置，衍生出不同处理量的筛分机型。模型对筛体、驱动、减振、机架和接口均有较完整表达，适合用于筛分设备方案展示、结构校核、安装布局设计以及非标生产线选型沟通。
