嵌入式户内低压照明配电箱结构设计

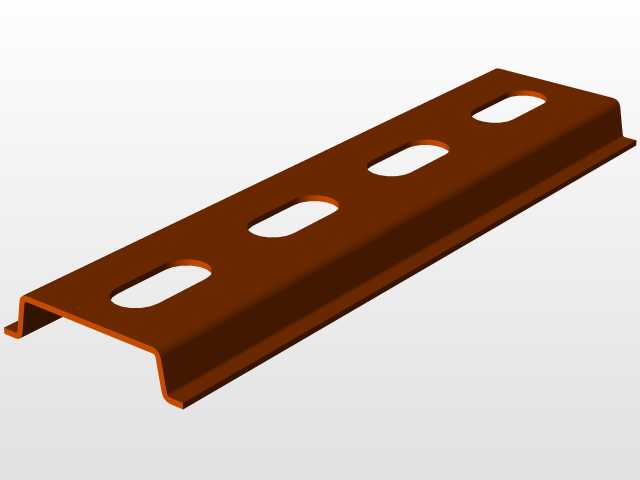

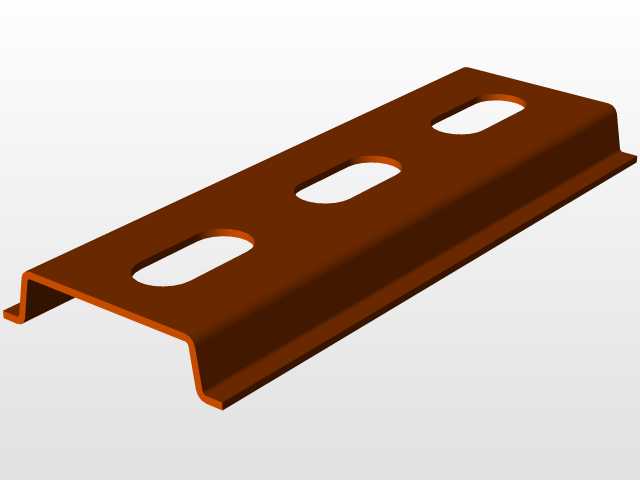

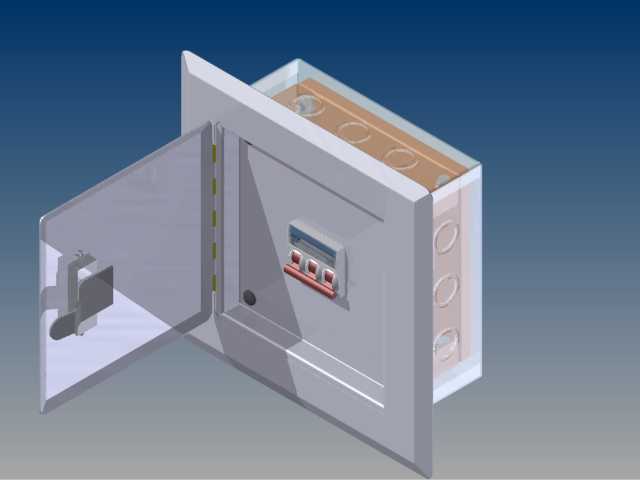

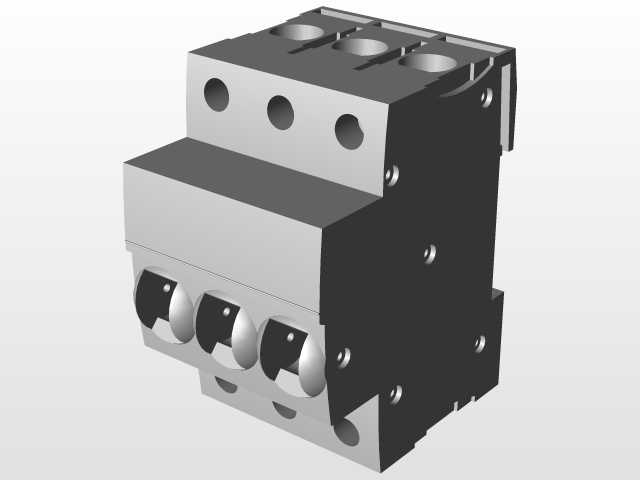

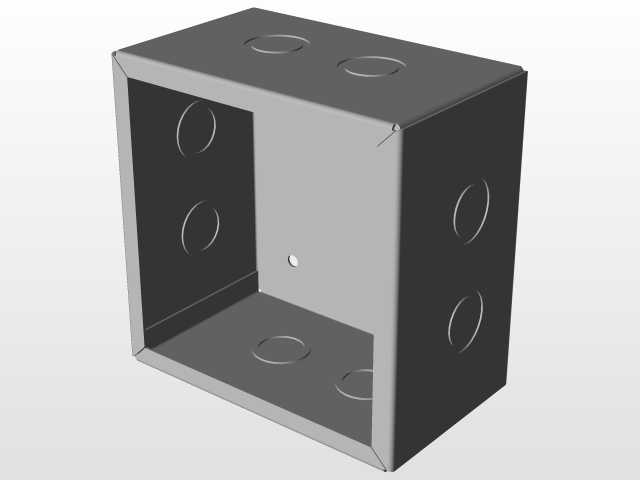

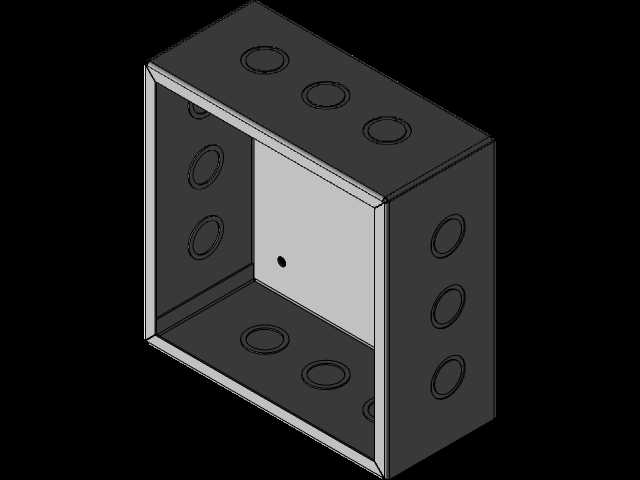

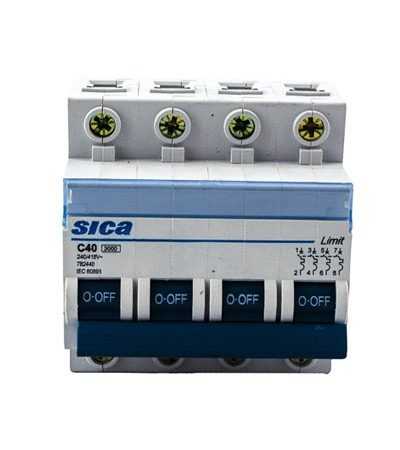

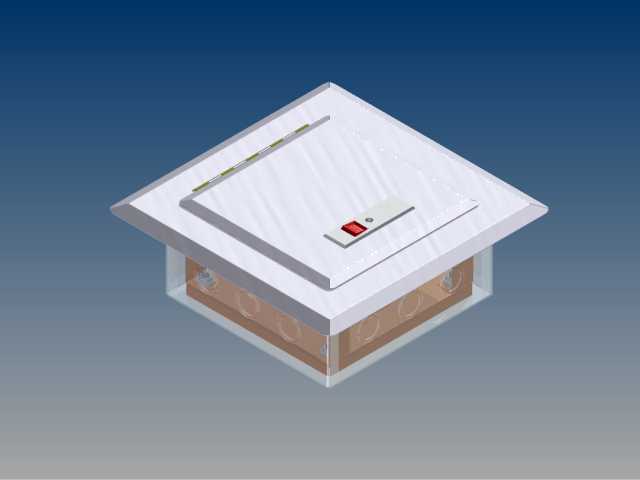

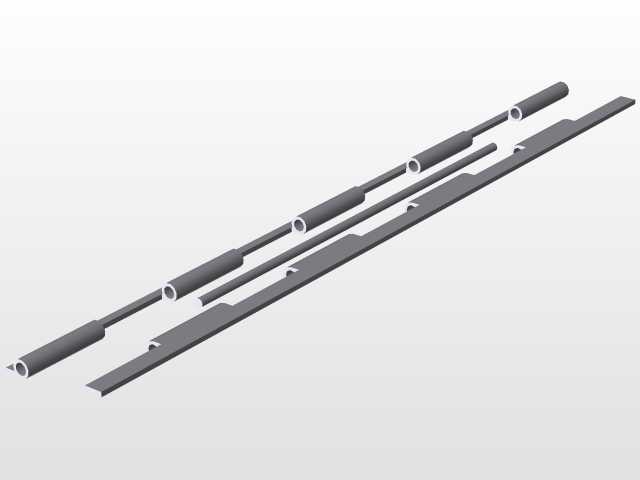

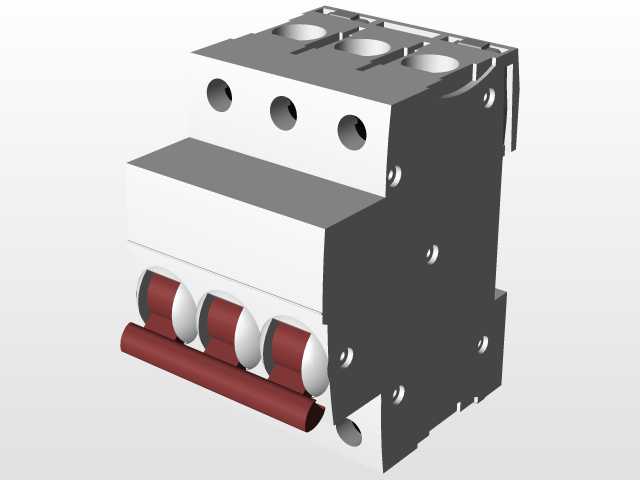

这款嵌入式低压配电箱主要面向民用住宅、小型商业门店、办公隔间等户内低压配电场景使用，作为终端配电的核心防护载体，承担着进线电源分断、多回路电能分配、过载短路保护、漏电防护的核心功能，是户内电气系统中不可或缺的安全防护部件，能够为照明回路、普通插座回路、大功率专用插座回路提供独立的分断控制与故障保护，避免单回路故障引发整体断电，同时在回路出现过载、短路、漏电情况时快速切断电源，保障用电人员与后端用电设备的安全。从设计思路来看，该产品采用嵌入式暗装的结构方案，箱体主体可预埋嵌入建筑墙体内部，仅外露操作面板与箱门，能够最大程度节省户内空间，同时保持墙面的整体整洁美观，避免明装配电箱突出墙面带来的磕碰风险与视觉突兀感。箱体背部预留了多组标准化的穿线敲落孔，分别对应上进线、下出线、侧进线等多种布线方式，施工时可根据现场线管的排布方向敲落对应位置的孔位，无需额外开孔加工，大幅降低现场施工的难度与耗时。箱门采用带铰链的侧开结构，铰链处做了防脱落限位设计，日常维护操作时可直接开启箱门操作内部断路器，无需拆卸整体面板，箱门与箱体的贴合处做了窄边缝隙处理，既能够阻挡日常灰尘进入箱体内部积灰影响电气元件寿命，也能避免非专业人员随意触碰内部带电部件，同时配套的锁具结构可实现箱门锁定，防止无关人员误操作引发用电事故。内部的元件安装导轨采用通用标准化卡轨设计，可兼容主流规格的微型断路器、漏电保护器等终端配电元件，用户可根据实际回路数量灵活调整元件排布，导轨与箱体背部预留了足够的接线空间，能够容纳多股进线与出线线缆的弯折、排布与压接，避免线缆挤压导致的绝缘层破损风险。从安装边界来看，箱体的预埋深度适配常规住宅分户墙的墙体厚度，安装时需在墙体砌筑阶段预留对应尺寸的预埋空腔，将箱体固定到位后完成穿线与元件安装，最后覆盖外部装饰面板即可，面板边缘做了微倒角处理，能够与墙面饰面实现平滑过渡，不会出现突出的刮蹭棱角。整体结构采用冷轧钢板弯折成型，箱体边角做了圆弧钝化处理，避免加工安装过程中划伤施工人员，金属箱体整体做了可靠的接地连接点位，能够在元件发生绝缘击穿故障时将故障电流导入接地系统，避免箱体带电引发触电风险。
