印度靛蓝航空A320翼尖小翼客机模型

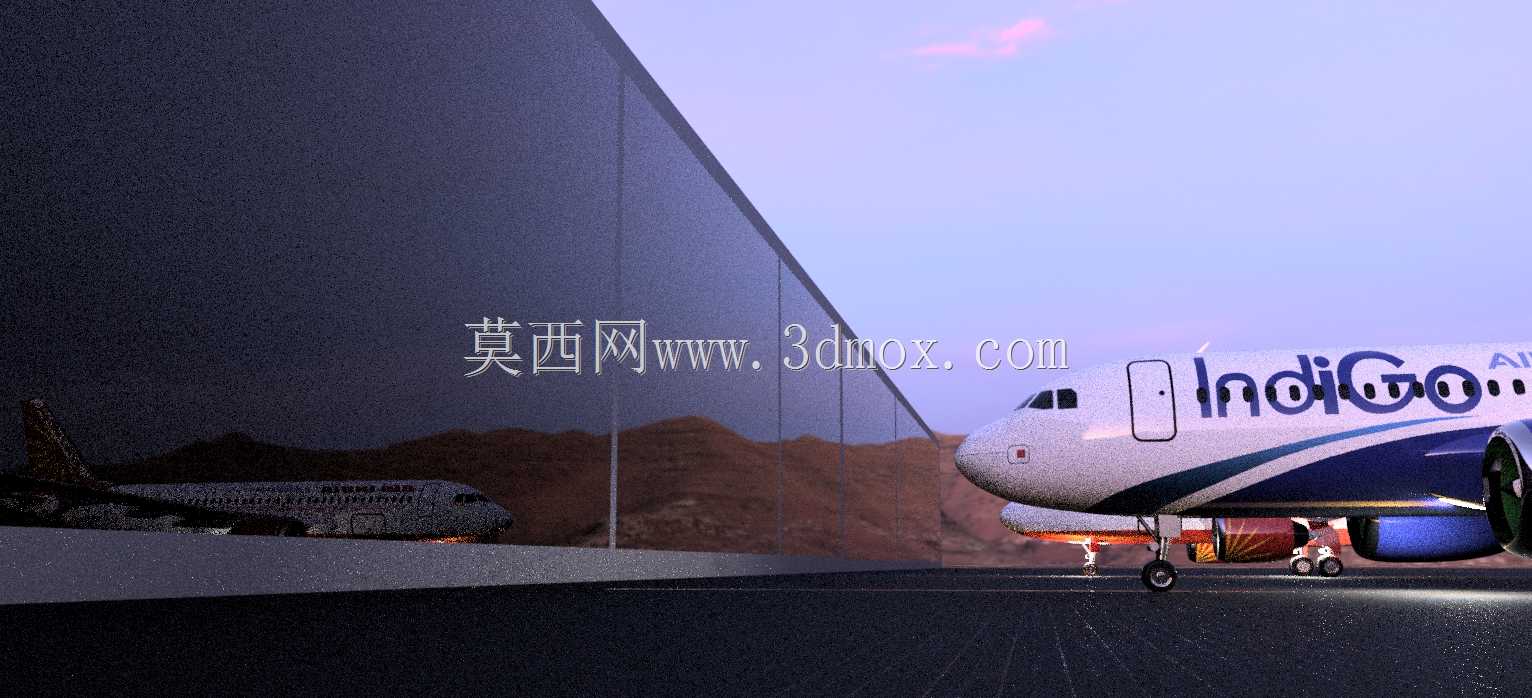

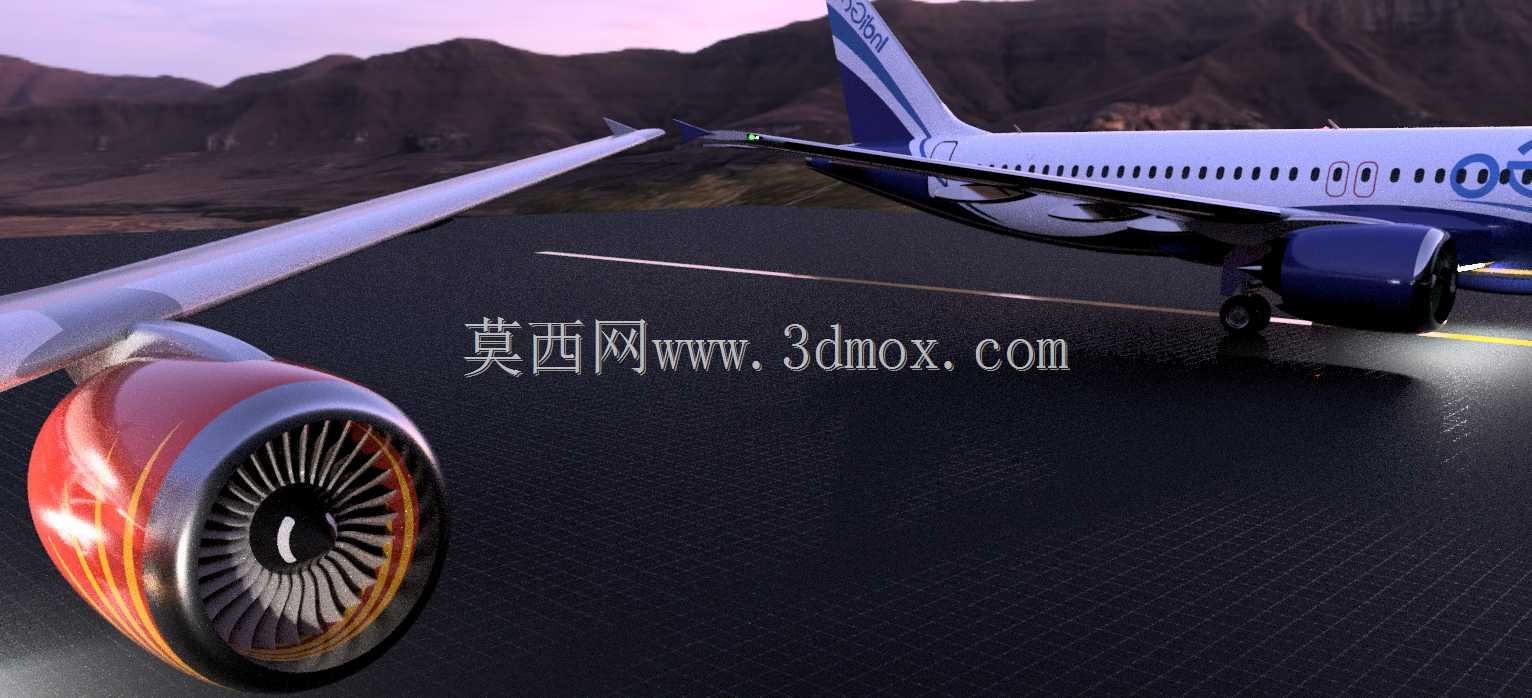

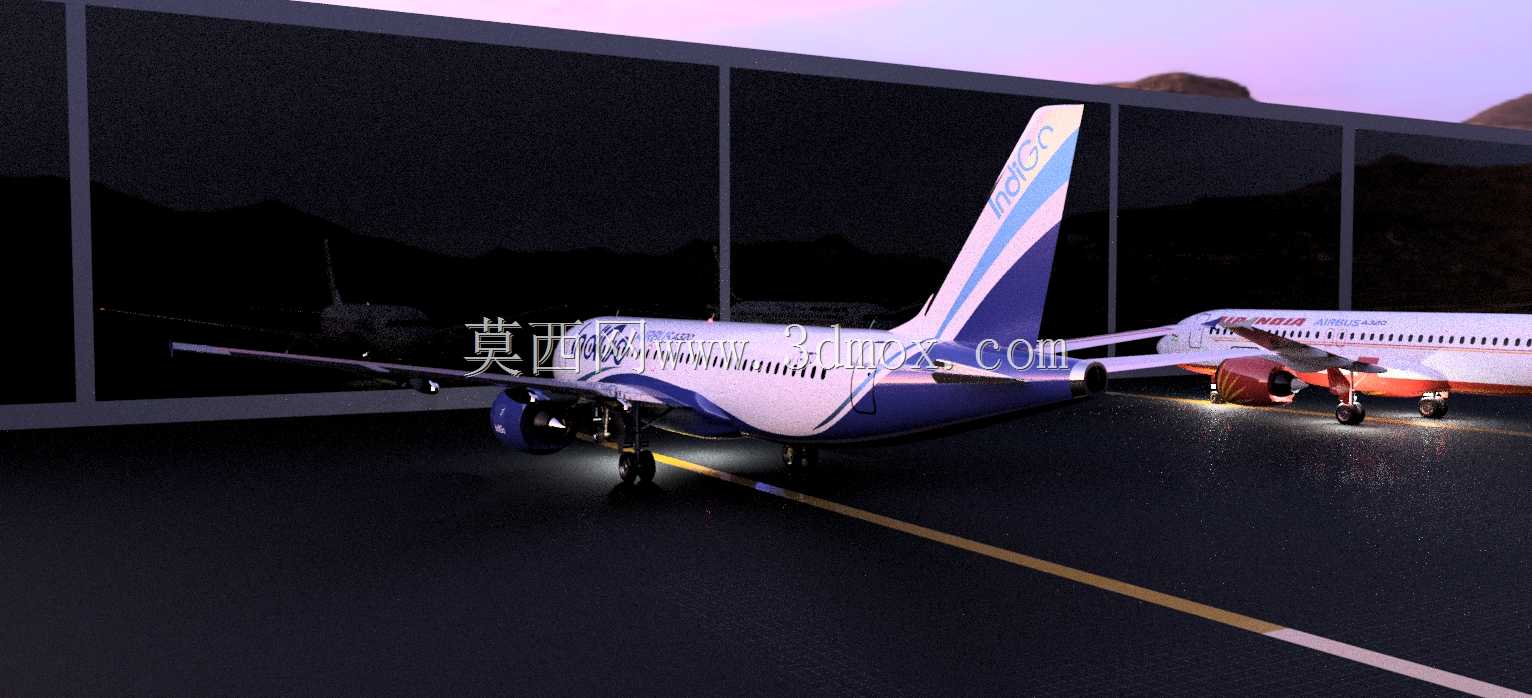

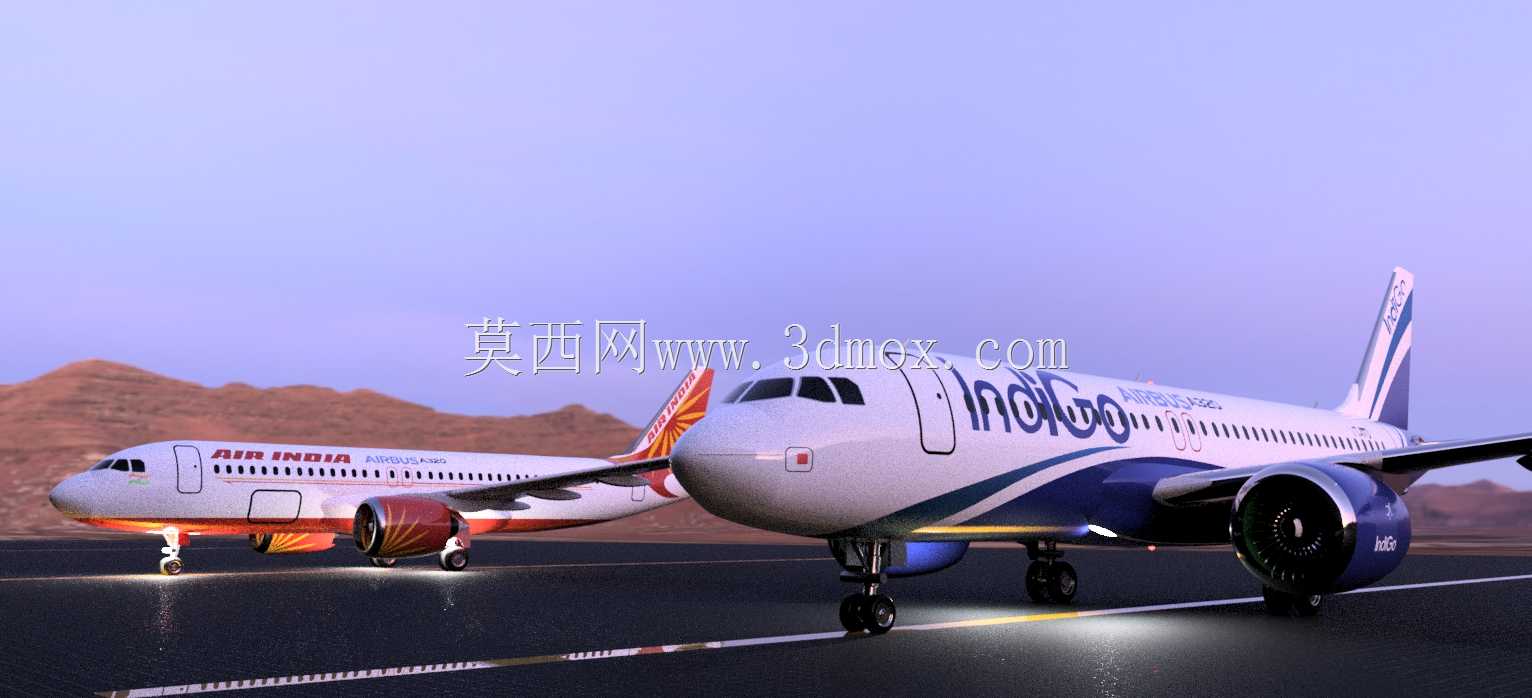

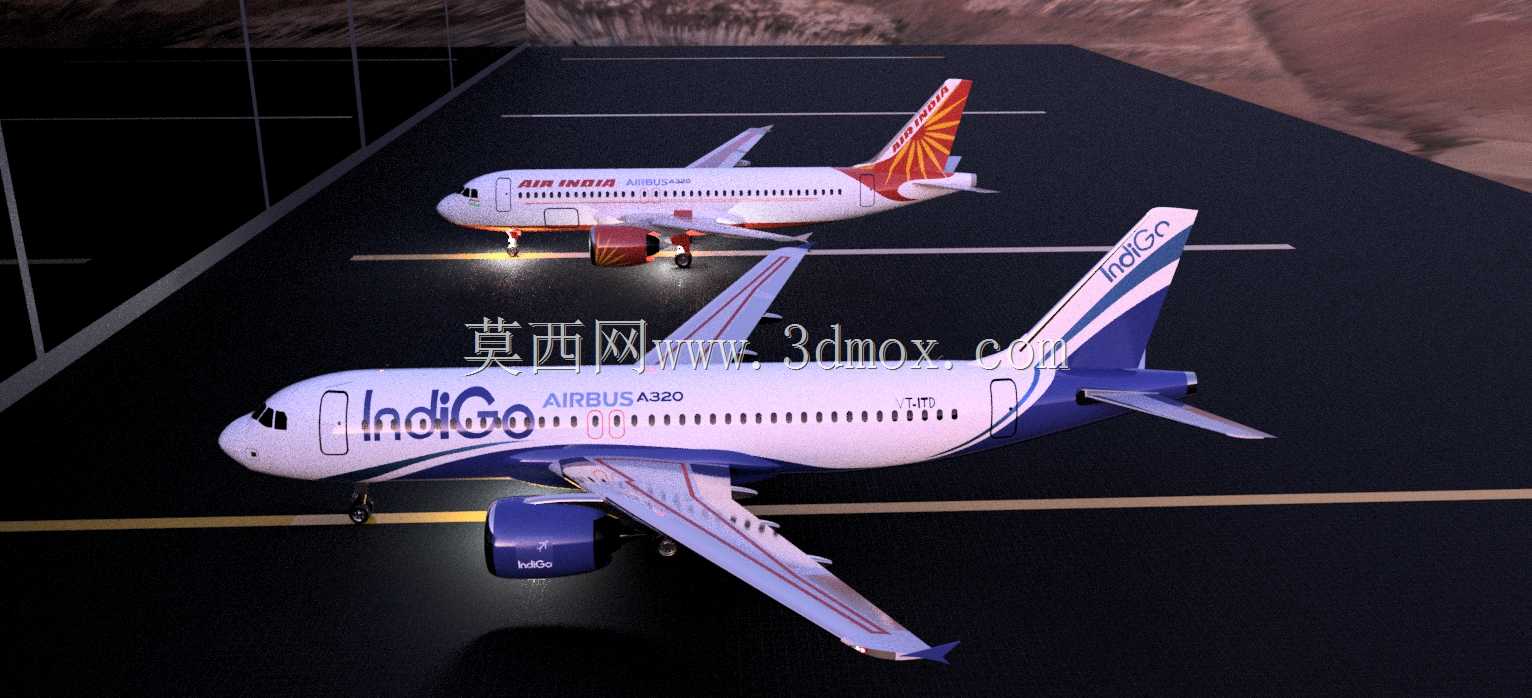

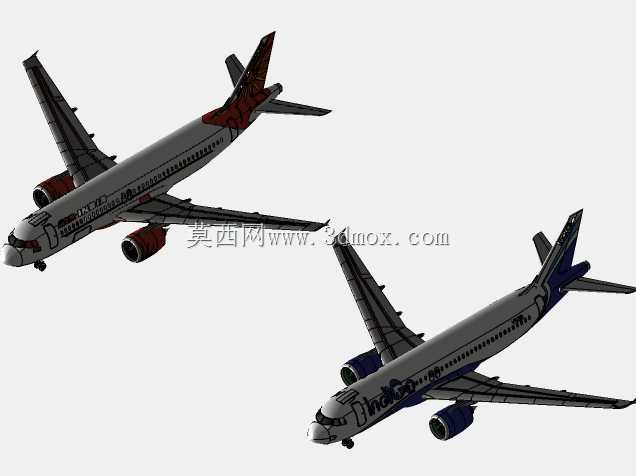

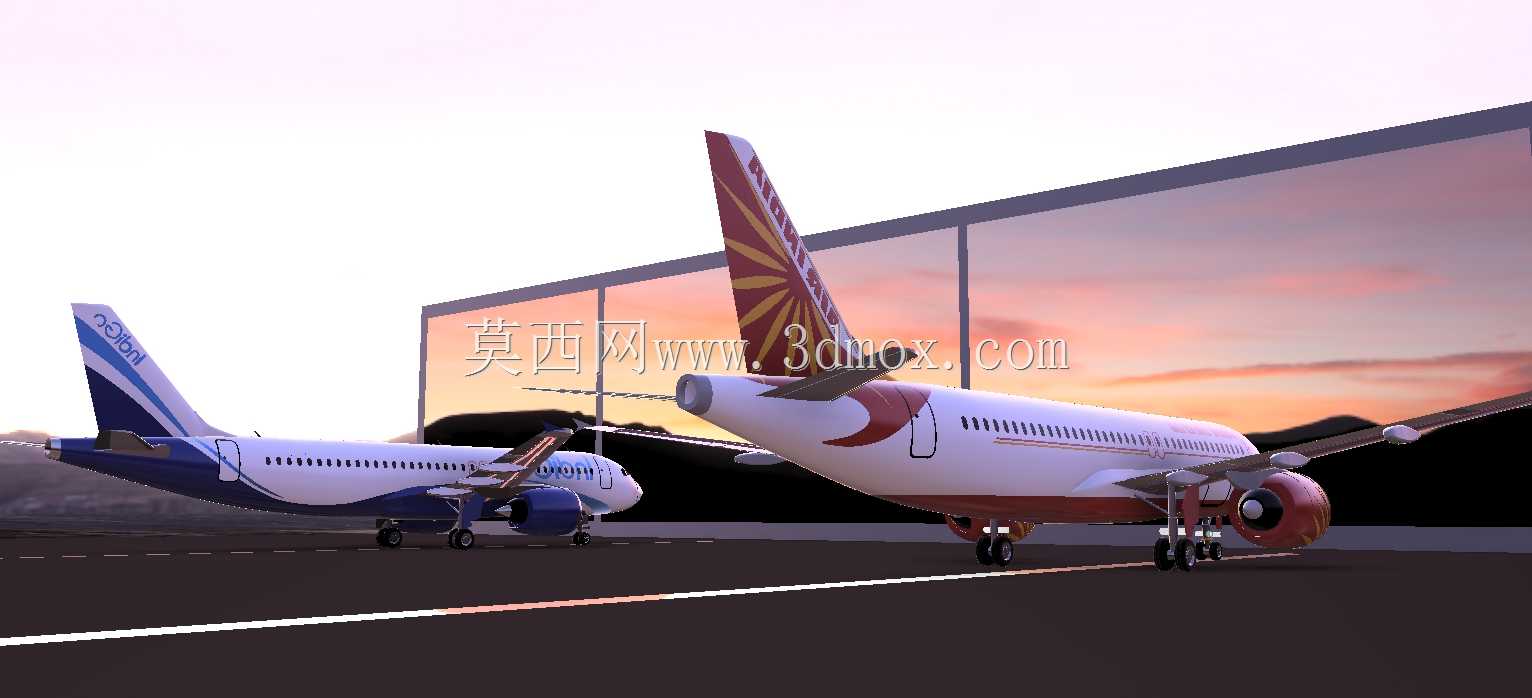

本次呈现的窄体干线客机三维模型，还原了印度靛蓝航空涂装的A320机型，重点还原了鲨鳍翼尖小翼的结构特征，可为民航地面保障设备适配、机场停机位规划、航空教学教具开发、民航科普展陈设计等场景提供精准的三维参照。从实际工程应用角度看，该模型完整还原了机型的外轮廓尺寸边界，机身长度、翼展、垂尾高度、主起落架与前起落架的轮距轴距参数均匹配实机公开的工程数据，在做机场廊桥对接适配、地面牵引车作业路径规划、停机位标识划线设计时，可直接提取模型的轮廓边界做碰撞干涉校验，避免因尺寸偏差导致的设施适配问题。模型的设计思路遵循实机的气动布局逻辑，机身采用下单翼常规布局，翼下吊装两台大涵道比涡轮风扇发动机，机翼后缘设置襟翼、缝翼、副翼等操纵面结构，本次重点还原的鲨鳍小翼为上翘式融合设计，相比早期的翼尖围栏结构，可有效降低翼尖涡流诱导阻力，在实机运营中可降低约4%的航线燃油消耗，模型中准确还原了小翼与机翼主体的连接过渡曲面，以及小翼上的涂装标识分区，可用于航空涂装设计方案的快速验证，无需从零搭建机身曲面即可完成不同航司涂装的效果预览。模型的起落架部分还原了前三点式起落架的收放舱轮廓、机轮的数量与排布，主起落架为四轮小车式结构，前起落架为双轮结构，可用于地面保障设备的接口适配设计，比如飞机牵引车的抱轮机构尺寸匹配、客梯车的高度对接、行李传送带车的舱门对位等场景，都可以依托该模型完成三维空间的适配校验。机身部分的客舱舷窗排列、前后货舱门位置、前后客舱门的尺寸与位置、驾驶舱风挡的曲面轮廓均做了精准还原，在做机场航站楼的近机位设施布局时，可直接对应廊桥的活动端对接位置，验证不同机型停靠时的廊桥调节行程是否覆盖需求。两台翼下吊装的高涵道比涡扇发动机，模型还原了短舱的气动外形、进气道唇口轮廓、尾喷口的双层结构，以及发动机吊架与机翼的连接结构，在做发动机地面维护平台的设计时，可依托该模型的发动机离地高度、短舱直径参数，确定维护平台的作业高度与围挡范围，保障维护作业的操作空间符合安全规范。垂尾部分还原了后掠式垂尾的轮廓、方向舵的分区，以及水平尾翼的安装位置与后掠角度，在做机库大门的高度与宽度设计、飞机尾撑设备的适配时，可提取垂尾的高度与水平尾翼的展长参数，避免出现空间不足的问题。
