梅赛德斯奔驰190车型配套曲轴结构设计

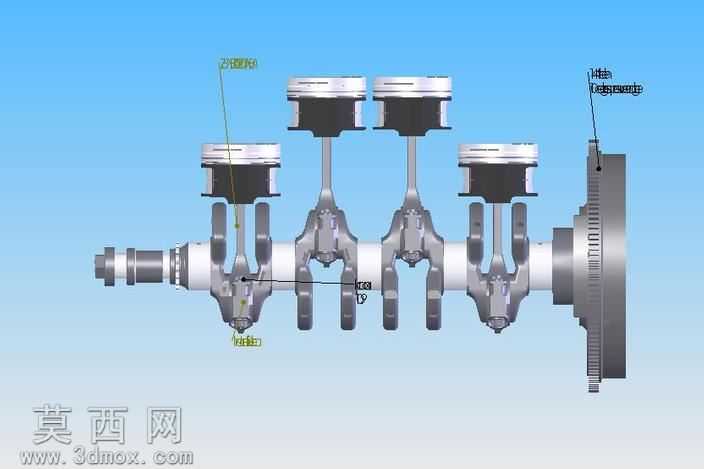

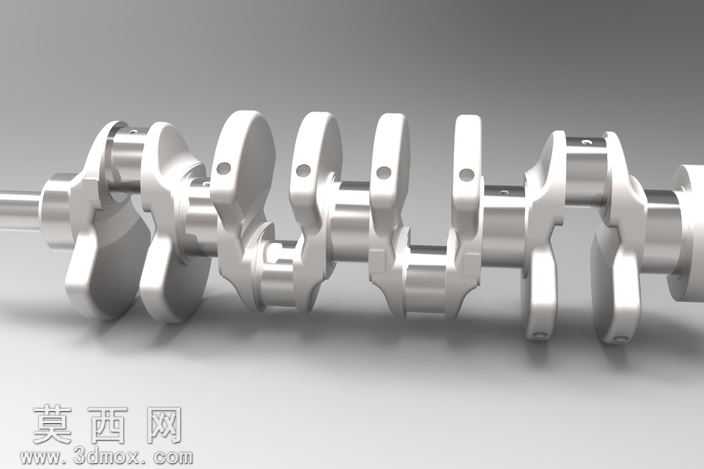

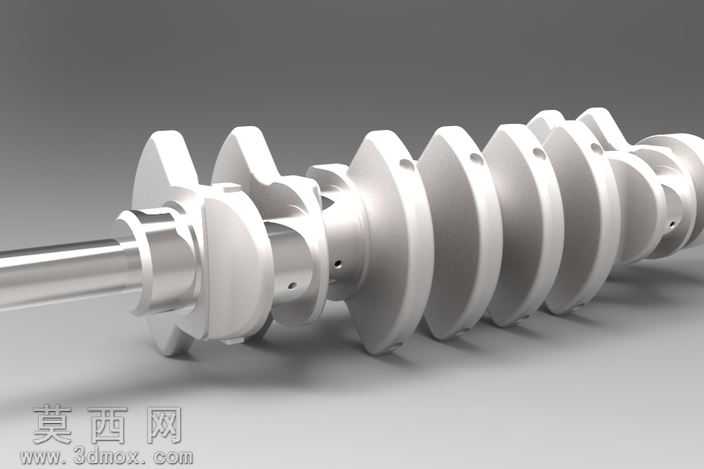

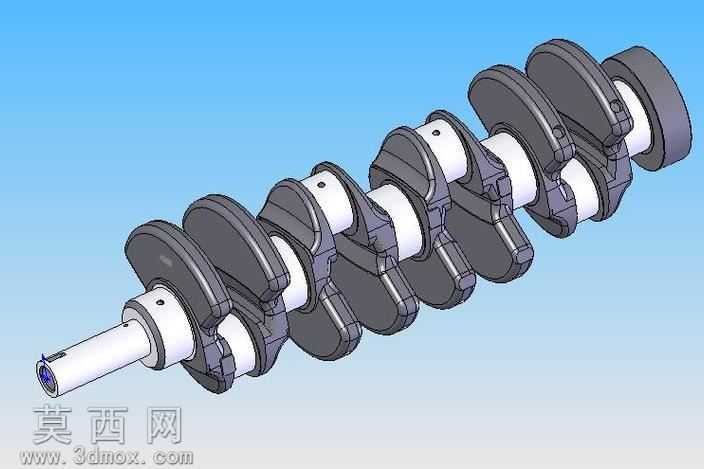

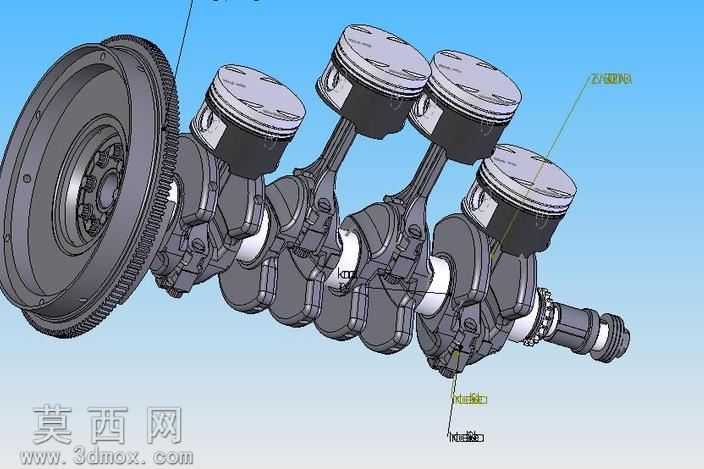

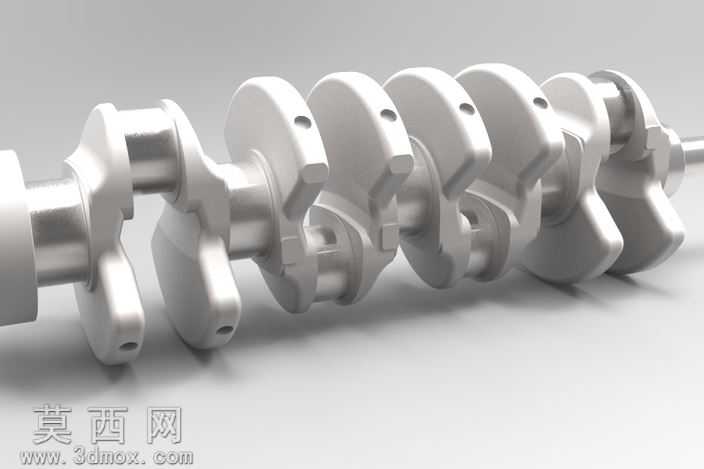

本模型为适配梅赛德斯奔驰190 2.3-16车型的发动机曲轴，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循原厂零部件的尺寸公差与装配逻辑，完整还原了直列四缸发动机曲轴的全部结构特征。建模阶段先以主轴颈的中心轴线为全局定位基准，依次完成各道主轴颈、连杆轴颈、曲柄臂、平衡块的轮廓草绘，通过旋转、拉伸、布尔运算等基础特征命令生成主体结构，针对轴颈表面的油孔、定位销孔、端部连接螺纹等细节特征，采用精准的草图定位与切除命令完成构建，确保各油道的连通路径与原厂设计完全一致，保障润滑油路的导通合理性。材质渲染阶段，对主轴颈与连杆轴颈的工作表面赋予高抛光金属材质，模拟精加工后的轴颈表面质感，对曲柄臂与平衡块部分赋予铸铁哑光金属材质，还原锻钢曲轴经表面处理后的真实视觉效果，整体渲染采用蓝底渐变环境光，突出曲轴各部分的结构层次与曲面过渡细节。结构设计上，该曲轴采用全支承结构设计，相邻气缸之间均设置主轴颈支承，有效提升曲轴工作时的抗弯刚度，每道曲柄臂对应位置设置集成式平衡块，通过平衡块的配重设计抵消活塞连杆组往复运动与曲轴旋转运动产生的惯性力与惯性力矩，降低发动机运转时的振动与噪声，各连杆轴颈的相位角严格按照直列四缸发动机1-3-4-2的点火顺序进行排布，保证各缸做功行程的均匀间隔，轴颈与曲柄臂的连接位置采用大圆角过渡设计，有效降低应力集中系数，提升曲轴的疲劳强度与使用寿命。设计过程中充分考虑了曲轴的动平衡特性、装配兼容性与工况受力特点，各配合面的尺寸精度严格参照汽车发动机曲轴的设计规范设定，可用于发动机结构教学、维修参考、改装设计等场景的三维演示与结构分析。
