汽车发动机排气系统标准凸轮轴结构设计

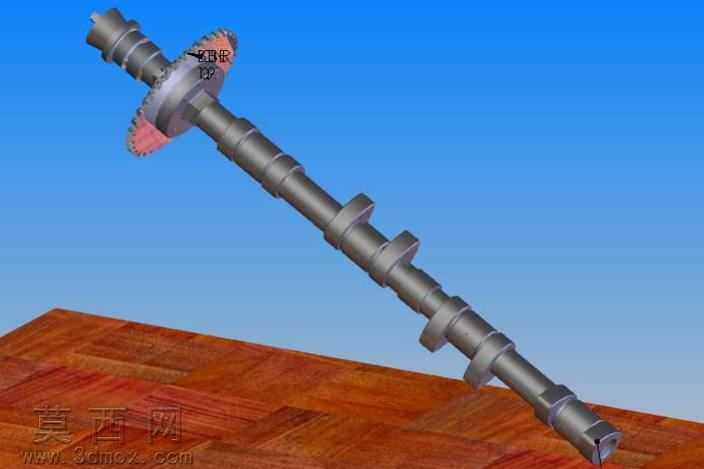

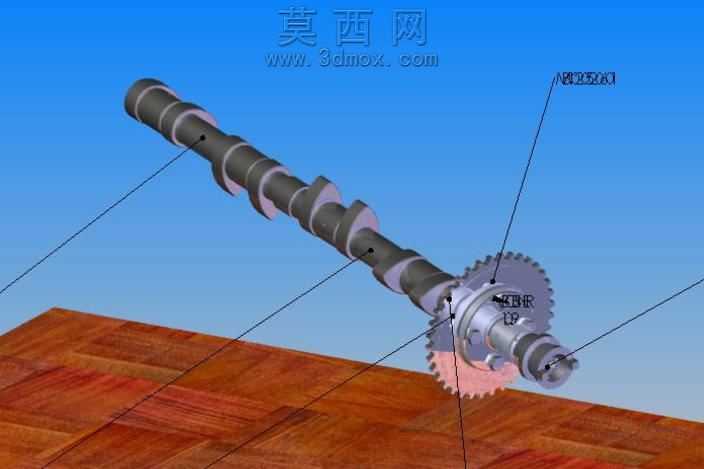

本模型为汽车发动机排气侧配套的标准凸轮轴三维设计成果，建模阶段严格遵循内燃机凸轮轴的通用设计规范，先以回转体特征构建轴身基体，按照轴段的功能分区依次完成支撑轴颈、凸轮型面、正时齿轮安装位、信号齿圈安装位的特征搭建，每一处轴径的尺寸公差、凸轮型线的升程参数都经过严谨校核，保证与发动机配气机构的装配匹配度。建模过程中对凸轮型面采用样条曲线拟合的方式构建，精准还原排气凸轮的轮廓曲线，确保气门开启的正时、升程、持续角完全符合发动机排气阶段的工况需求，轴身的润滑油道采用内孔扫描特征完成，油孔的位置、孔径都对应轴颈的润滑点位设计，避免运行过程中出现干磨故障。渲染阶段采用金属材质表现轴身的锻钢质感，对凸轮工作面、轴颈配合面做了高光抛光的材质处理，还原精加工后的表面状态，正时齿轮、信号齿圈分别赋予不同的金属色泽区分功能部件，背景采用木质台面与纯色背景搭配，清晰呈现整体结构的同时突出零件的工业质感。结构设计上，多道支撑轴颈均匀分布在轴身，保证凸轮轴高速旋转时的刚性，减少挠曲变形，端部的正时齿轮用于传递曲轴的动力，信号齿圈则为发动机电控系统提供凸轮轴位置信号，各功能部件的装配位都设计了对应的定位结构，保证装配时的相位精度，整体模型完整还原了排气凸轮轴的所有结构细节，可用于配气机构的装配仿真、运动干涉检查以及教学演示场景。
