梅林集箱发动机进气歧管结构设计

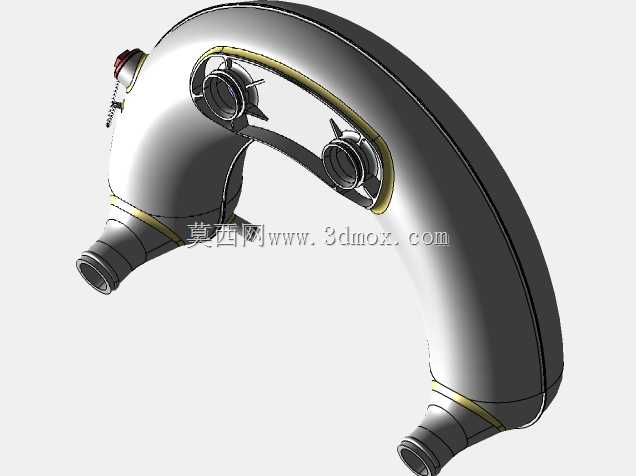

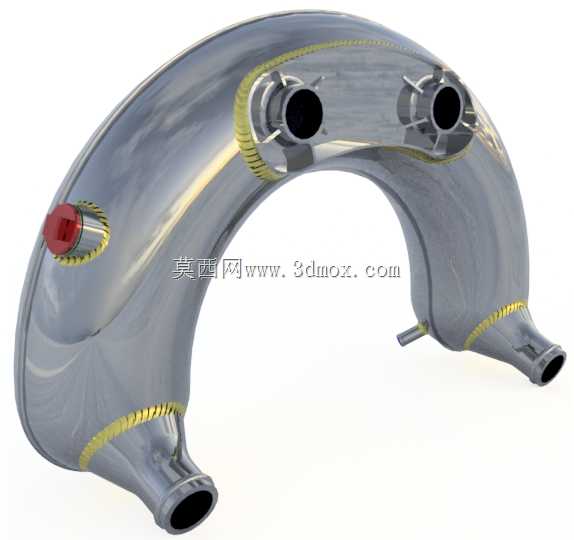

这款梅林集箱对应的管路构件，核心服务于大排量活塞式航空发动机的进气分配环节，在实际装机场景中，承担着将稳压后的油气混合气均匀输送至各气缸进气道的核心作用，直接影响各缸充气效率与燃烧一致性，是老式液冷航空发动机进气系统的关键组成部分。从结构设计逻辑来看，整体采用大曲率弧形腔体布局，完全适配老式V型液冷发动机的缸体排布角度，腔体内部做了平滑过渡的流道设计，避免气流在弯折处产生紊流与压损，三个侧置接口分别对应不同气缸组的进气对接位，接口处的凸缘结构预留了卡箍安装位，可直接与气缸进气口的密封胶圈配合，保证高压工况下的气密性。两端的变径接头分别对接化油器输出端与曲轴箱通风补气管路，接头处的阶梯式结构适配不同管径的橡胶管路，安装时无需额外加工转接件，可直接通过喉箍锁紧固定。设计过程中充分考虑了老式发动机舱的紧凑安装边界，整体弧形轮廓完全避开了缸盖上方的气门摇臂机构与点火线路排布空间，腔体外侧的加强筋沿气流走向布置，既提升了薄壁腔体的抗振强度，避免发动机高转速工况下产生共振异响，又不会额外占用过多横向安装空间。腔体表面的环形箍带结构为安装固定位，可通过金属卡带将整个集箱固定在缸体外侧的支架上，固定点的位置经过重心配平，长时间运行不会出现管路拉扯变形的问题。在实际维修与复刻场景中，这类构件的三维结构可直接用于老旧机型的配件复刻，通过逆向建模还原的流道曲率与接口尺寸，能保证替换配件与原机的动力输出特性完全匹配，不会因为流道偏差导致各缸混合气分配不均，出现单缸过热或者动力输出不平顺的问题。建模过程中对各接口的同轴度、安装面的平面度都做了公差预留，实际加工时无论是采用铸铝成型还是3D打印制作，都能直接满足装机配合要求，不需要二次修配。
