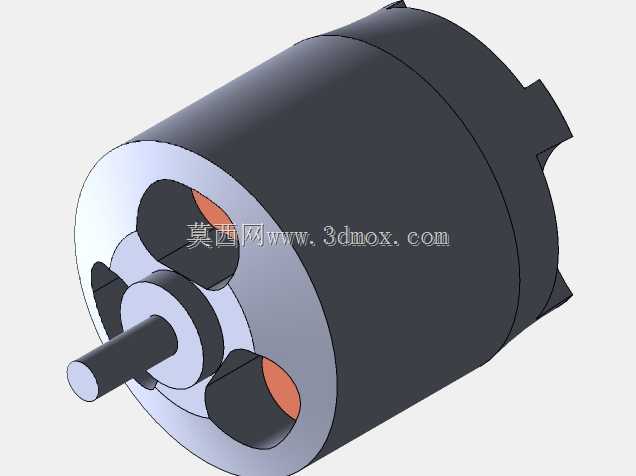

Turnigy G60外转子直流动力电机结构设计

这款外转子结构的动力电机，在航模、小型便携动力设备、桌面级自动化执行机构中有着广泛的适配场景，区别于常规内转子电机的结构布局，其转子外壳直接包裹定子组件，输出轴与转子外壳同步转动，能够在同等体积下获得更大的扭矩输出，适配需要直接驱动螺旋桨、小型负载轮组的使用场景，省去了额外减速齿轮组带来的传动间隙与效率损耗。从结构设计逻辑来看，定子绕组固定在中心基座位置，绕组端部预留了足够的散热间隙，转子外壳内壁粘贴的磁钢与定子铁芯保持均匀气隙，气隙尺寸控制在合理区间，既避免转动过程中出现扫膛风险，也能保证磁路耦合效率达到最优。输出轴采用台阶式定位结构，轴肩位置直接抵靠转子端盖的定位面，保证转动过程中轴系的同轴度，轴端预留的安装平面可以适配不同规格的桨夹、联轴器，无需额外加工即可完成负载对接。安装边界上，电机尾部的三个凸耳式安装位呈120度均匀分布，安装孔位的中心距与同级别动力电机保持通用互换性，设备升级替换时无需重新改动安装支架的孔位设计，电机整体外径与轴向长度的比例经过优化，在保证输出功率的前提下尽可能压缩轴向占用空间，适配安装空间局促的小型设备舱布局。实际选型使用时，这类外转子电机的转动惯量相比同功率内转子电机更大，运行时的转速稳定性更优，搭配对应的电调设备可以实现平滑的转速调节，在固定翼航模、小型无人车、多旋翼飞行器的动力系统中，能够直接作为动力输出单元使用，不需要额外加装散热结构即可满足长时间持续运行的散热需求，定子基座的中心通孔可以方便走线，避免动力线与转动部件出现干涉。建模过程中对磁钢的安装槽、绕组的避让空间、轴承的安装位都做了精准的结构还原，轴承位的配合公差按照过渡配合设计，既保证轴承安装后的定位牢固度，也方便后期维护时的轴承拆卸更换，转子外壳的减重槽在不影响结构强度的前提下降低了整体自重，进一步提升了动力重量比。
