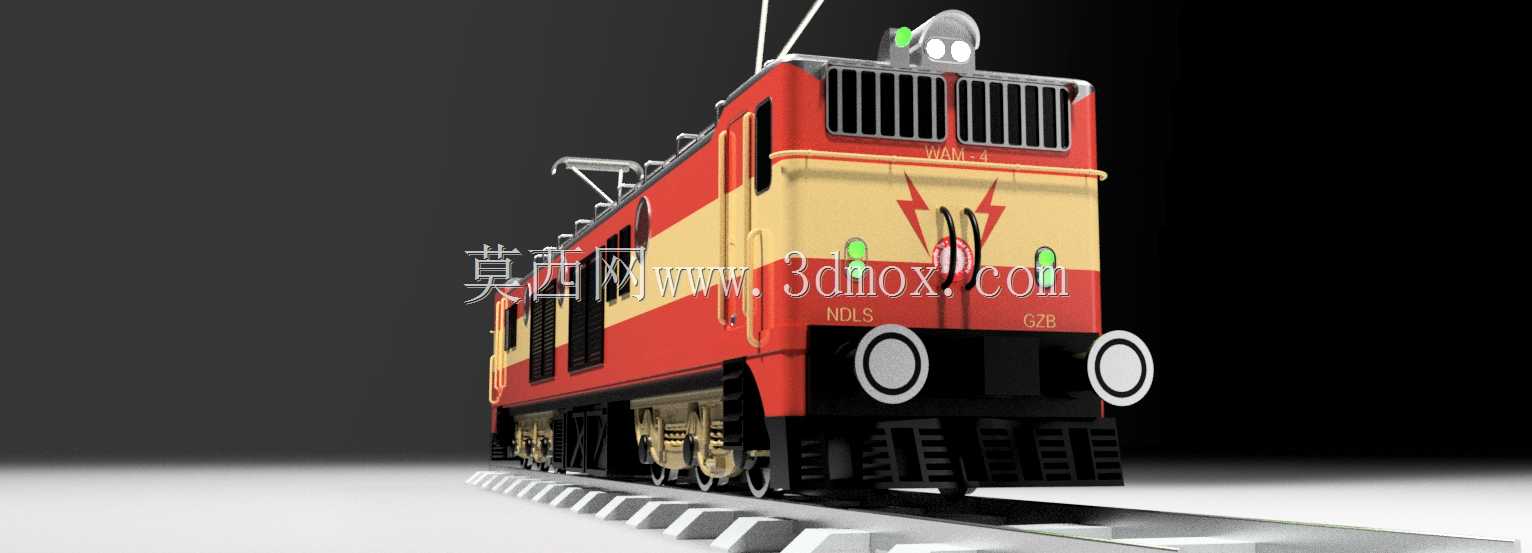

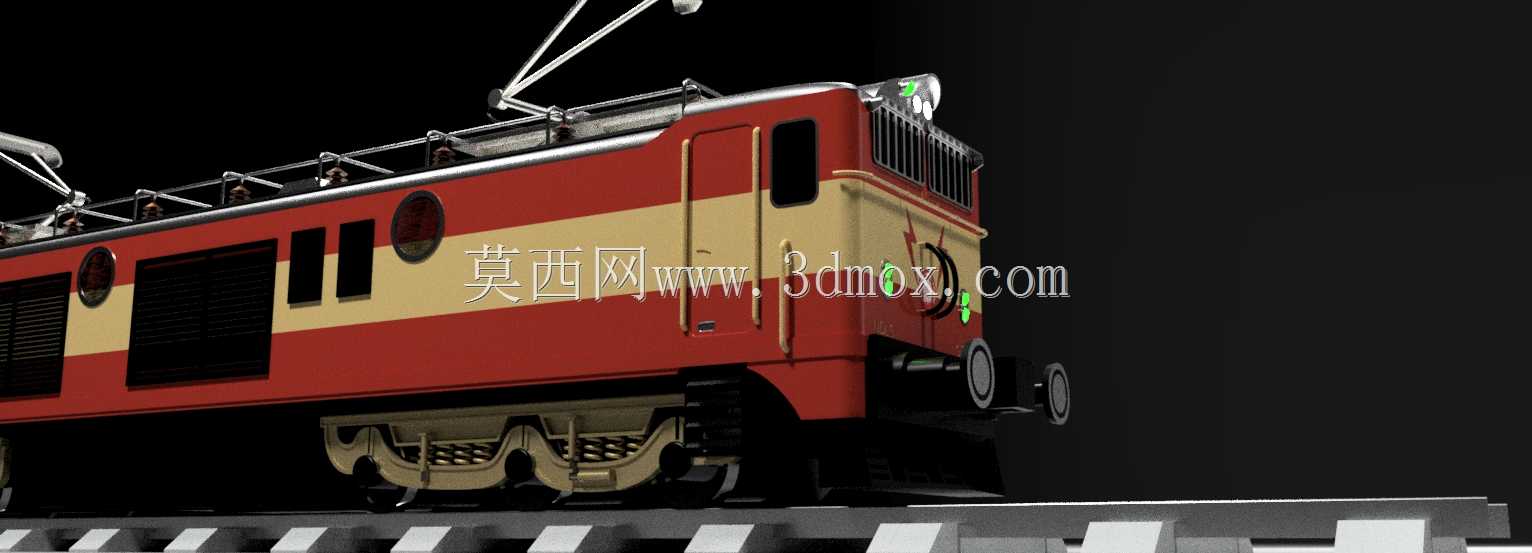

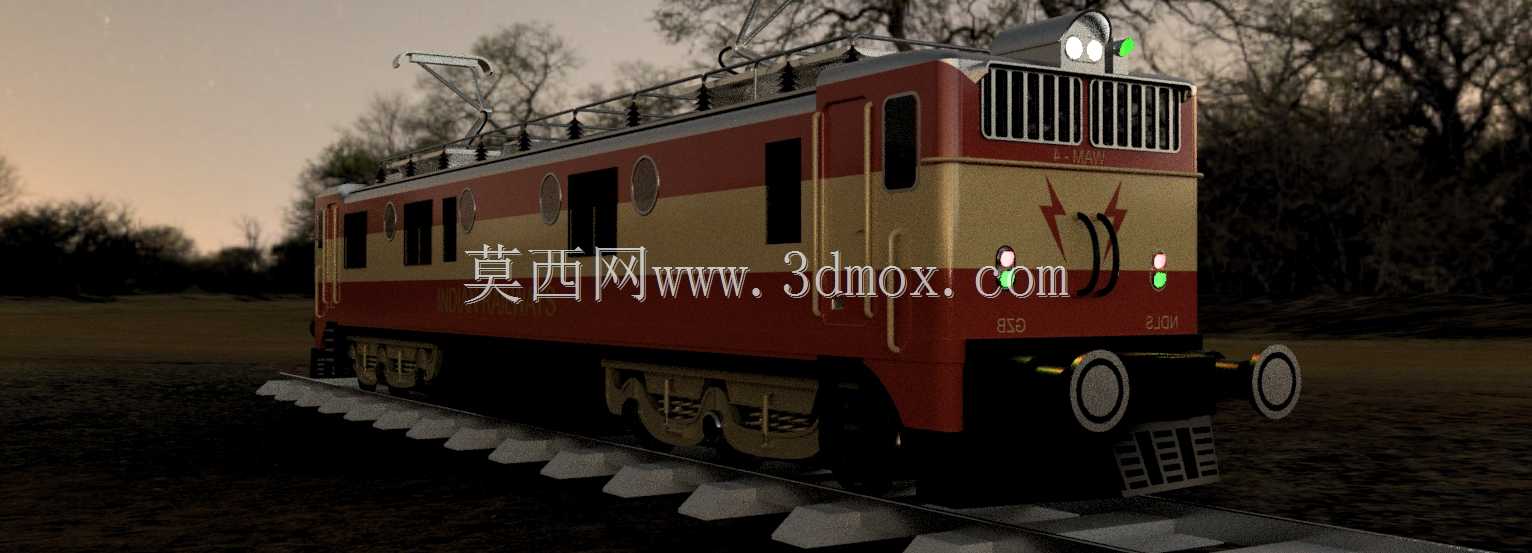

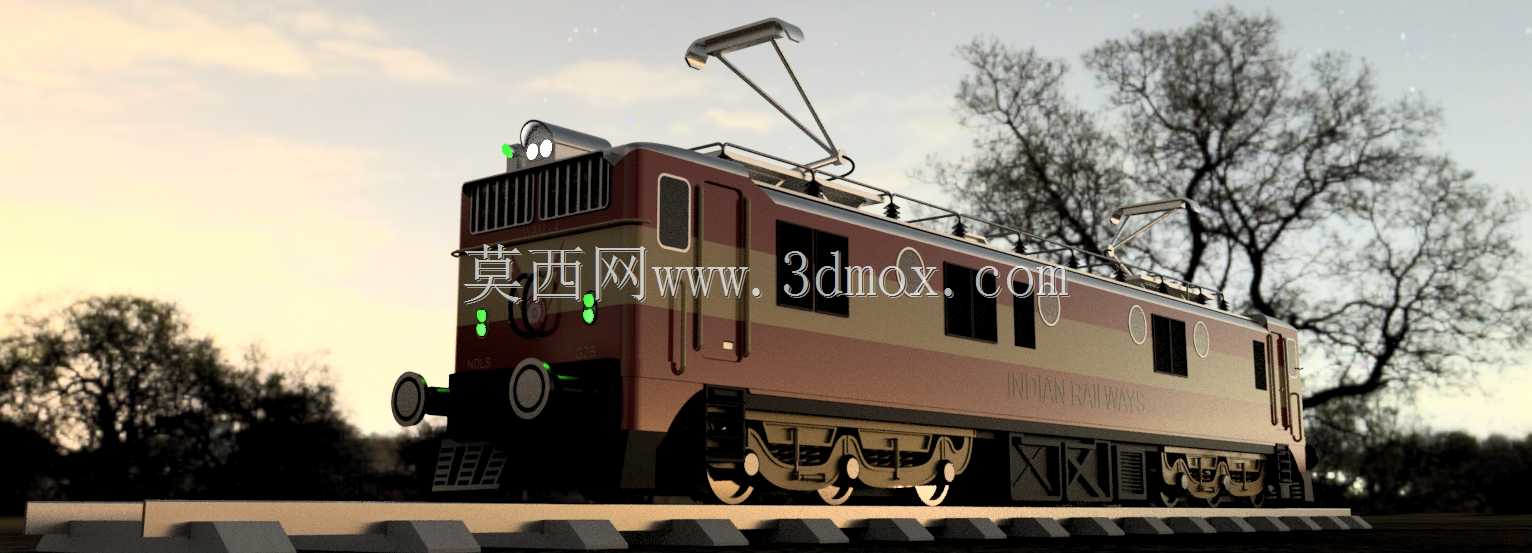

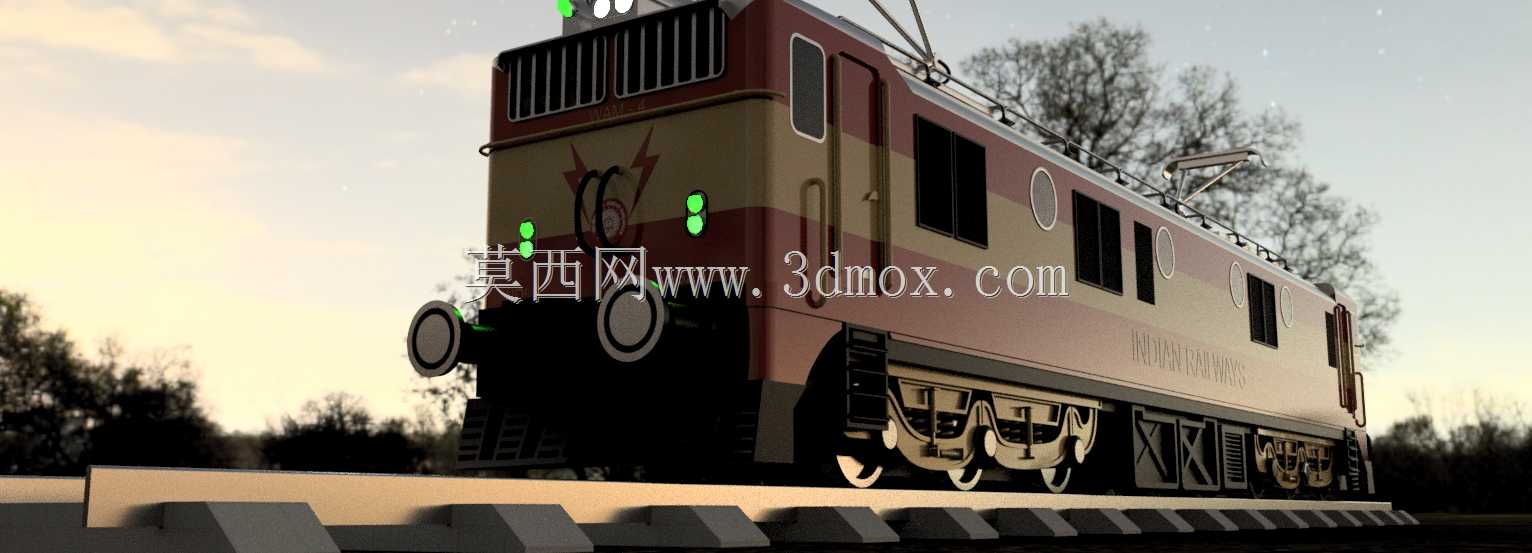

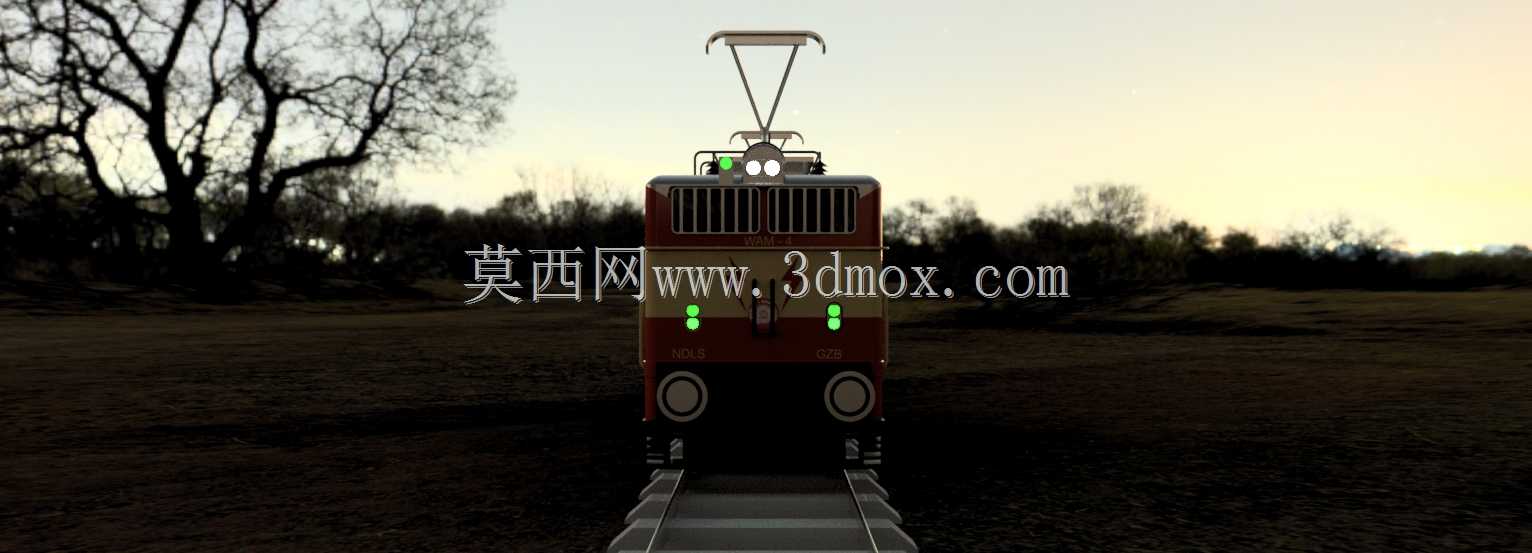

印度WAM-4型电力机车外观结构设计

这款电力机车的三维结构还原，核心服务于干线客货牵引的铁路运输场景，建模过程中优先对齐了宽轨铁路的运营适配需求，针对印度次大陆高温、多尘的运营环境做了结构层面的细节呈现。从设备实际用途出发，该型机车承担干线铁路的长交路牵引任务，既可以牵引客运编组完成城际间的旅客输送，也能适配货运编组的重载牵引需求，车顶的受电弓结构做了可活动的结构预留，能够还原接触网取电的真实工作状态，受电弓的升弓角度、滑板宽度都严格匹配宽轨线路的接触网架设参数，避免出现运行中的取电脱网问题。

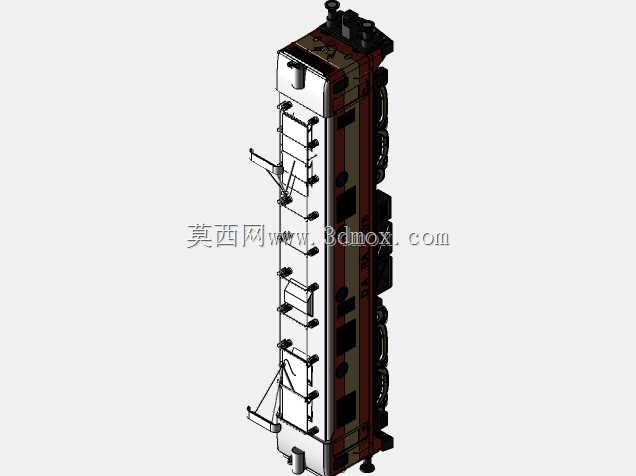

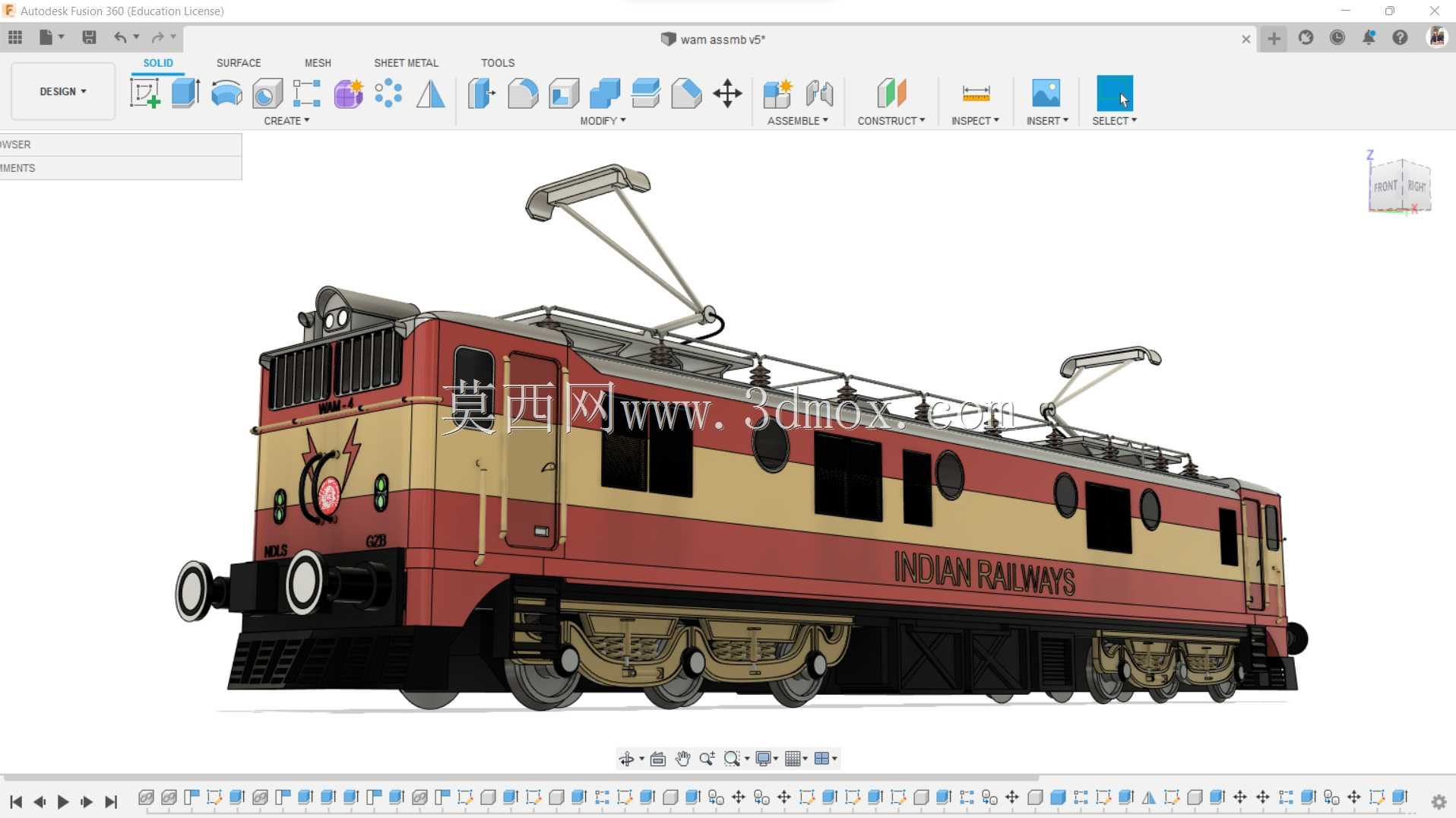

建模时的设计思路优先保障结构的可装配性，车体外壳采用分块建模逻辑，将司机室、设备舱、车顶高压设备舱做了独立的结构拆分，方便后续做结构拆解、检修模拟类的二次开发。车体侧面的通风百叶窗做了镂空结构还原，对应车内牵引变流设备、主变压器的散热风道走向，避免建模时出现外观与内部风道走向冲突的问题。走行部的转向架结构完整还原了轴箱定位、弹簧悬挂、牵引电机、制动单元的相对位置，每一组轮对的轮缘厚度、踏面轮廓都匹配宽轨机车的轮对标准，轨距适配1676mm的宽轨线路要求，转向架与车体底架的安装接口做了精准的边界约束，心盘、旁承的安装位置与实际机车的载荷传递路径完全一致，不会出现装配干涉问题。

车体的外形尺寸严格按照真车比例还原，车体总长度控制在适配单机牵引的长度范围内，车体宽度符合宽轨铁路的机车车辆限界要求，车顶高压设备的高度预留了接触网的安全绝缘距离，避免运行中出现高压放电风险。车头的排障器做了结构强化的细节呈现，排障器下缘距离轨面的高度符合线路运营的安全规范，能够有效清除轨面杂物，保障运行安全。司机室的前窗玻璃、雨刮器、头灯、标志灯的位置都按照真实机车的布局还原，头灯的照射角度预留了调节结构，能够适配不同线路的照明需求。车体下部的设备舱布局完整呈现了主变压器、风缸、制动管路的排布，管路的走向避开了走行部的活动空间，不会在转向架回转时出现管路磕碰问题。

建模过程中对焊接接缝、设备舱检修门的密封胶条、扶手等细节都做了写实还原，没有做过度的艺术化夸张，所有外露结构的安装位置都符合机车的制造工艺逻辑，既可以用于轨道交通装备的科普展示，也能作为机车结构教学、检修培训的三维参考素材，帮助从业者快速理解该型机车的整体结构布局与各部件的装配关系。
