固定翼垂直起降复合翼无人机结构设计

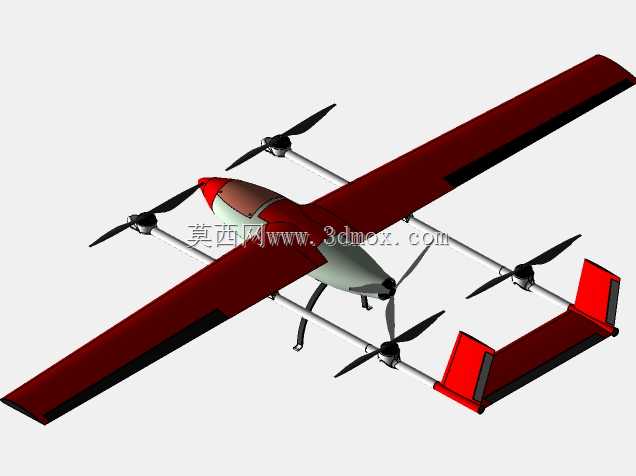

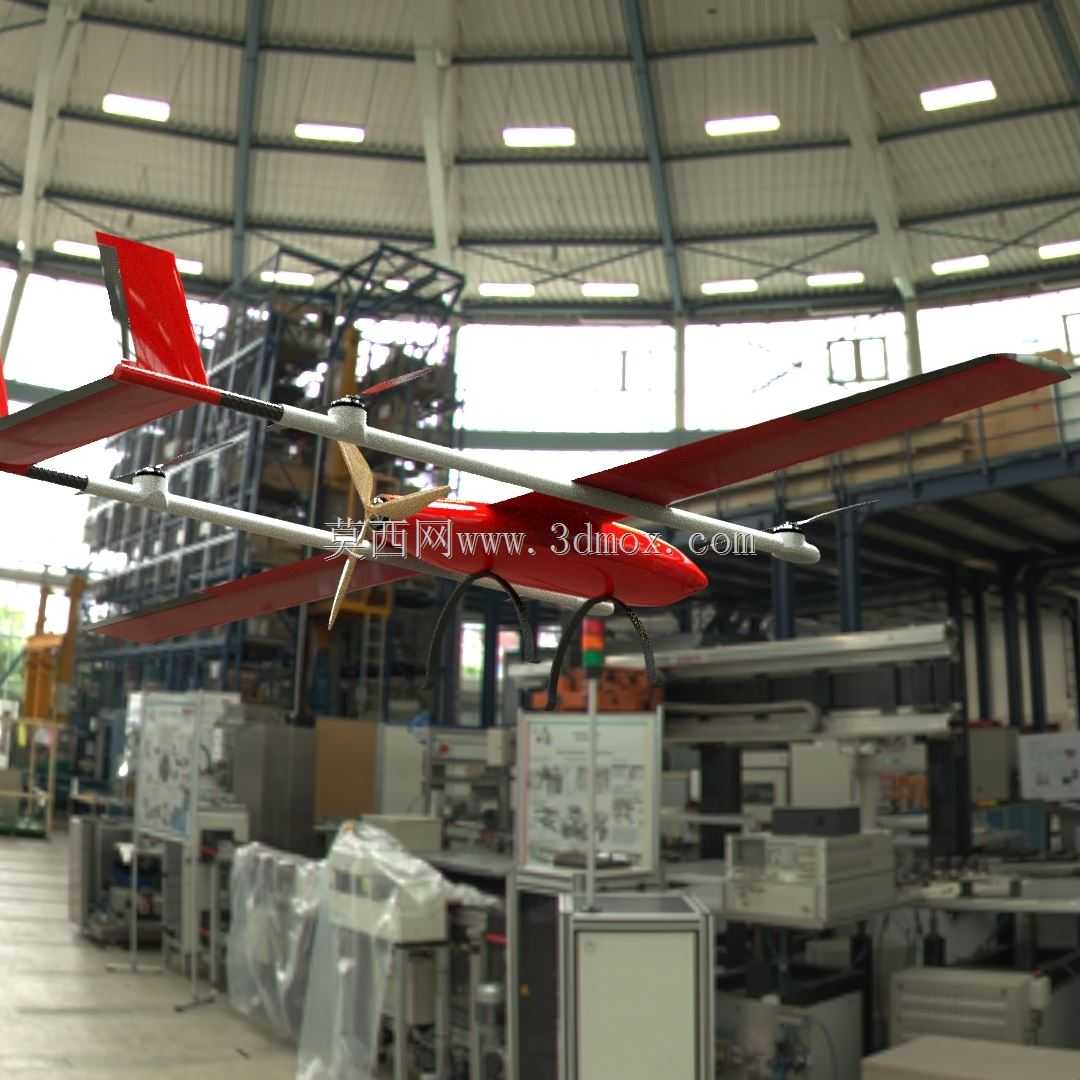

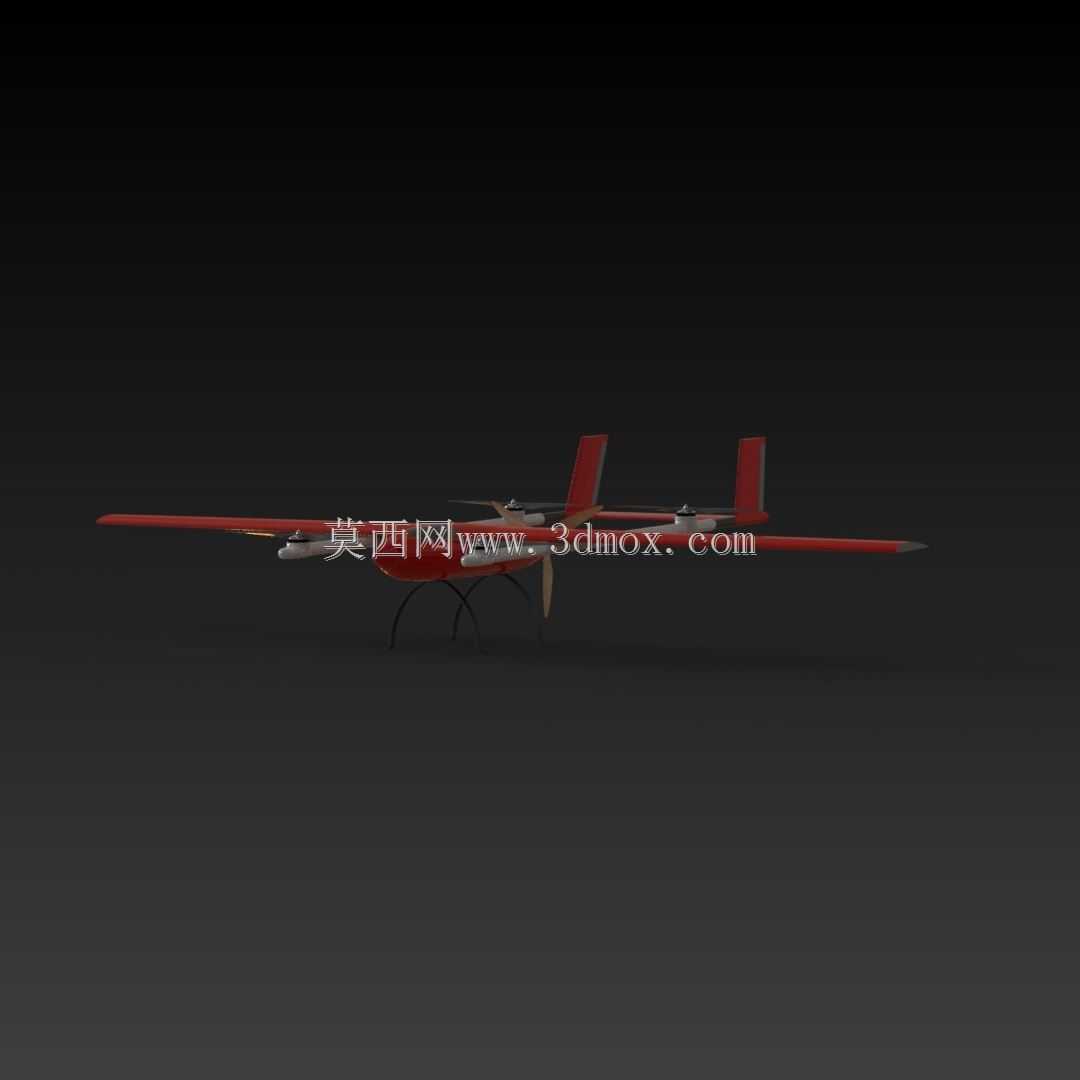

这款复合翼构型的垂直起降飞行器，在设计阶段就瞄准了小范围测绘、林区巡检、管线巡查这类需要兼顾长航时与无跑道起降能力的作业场景，不需要专门修建起降场地，在山地、丘陵、城市楼宇间的小块平整空地就能完成起降作业，解决了传统固定翼飞行器对起降场地要求高、多旋翼飞行器航时短载荷小的痛点。从结构布局来看，整机采用常规固定翼大展弦比平直翼搭配双尾撑的构型，机翼中段对称布置四组垂直起降旋翼动力单元，机头位置设置前拉巡航动力，垂直起降阶段依靠四组旋翼提供升力，完成姿态稳定控制，待爬升到安全高度转入平飞阶段后，前拉动力启动提供巡航推力，垂直起降旋翼停止转动进入锁桨状态，全程依靠固定翼气动升力维持飞行，大幅降低巡航阶段的动力消耗，提升作业半径与续航时长。设计过程中重点考量了不同飞行模态切换阶段的结构受力变化，机翼与尾撑的连接位置做了局部加强处理，避免垂直起降阶段旋翼的振动载荷与平飞阶段的气动载荷耦合，造成结构疲劳损伤；起落架采用后三点式轻量构型，在满足起降阶段缓冲吸能要求的前提下，尽可能降低结构重量与飞行阻力，起落架的安装位置避开了旋翼下洗流的主要影响区域，减少起降阶段的气流干扰。整机外形尺寸适配常规车载运输的边界要求，机翼可采用快拆结构设计，拆解后能够放入普通SUV的后备箱，转场作业时不需要专门的运输车辆，外场作业的组装流程也做了简化设计，不需要复杂的调试工具，单人即可在十分钟内完成整机组装与起飞前检查。垂直起降旋翼的安装座预留了足够的调节余量，可根据不同作业场景的载荷重量调整旋翼的拉力线角度，保证大载荷起降阶段的姿态稳定性；机身中部设置了标准化的载荷舱接口，可根据作业需求更换航拍相机、多光谱传感器、小型抛投装置等不同任务载荷，不需要对机身主体结构做二次改装。尾翼采用常规平尾加垂尾的布局，在垂直起降阶段能够为整机提供足够的航向与俯仰稳定力矩，避免侧风干扰下的姿态漂移，平飞阶段的舵面操控效率也经过了气动校核，能够满足低速巡航、小半径转弯等作业飞行动作的操控要求。机身内部的设备舱做了分舱设计，动力电池、飞控系统、数传电台分别布置在不同的舱段，方便维护检修，同时也能通过设备布置调整整机重心位置，让重心始终保持在机翼气动焦点的合理范围内，兼顾不同飞行模态下的操控稳定性。
