大众Polo运动款汽车轮辋结构设计

　　日常做整车底盘零部件匹配时，轮辋是连接轮胎与车桥的核心承载件，这款适配大众Polo的运动型轮辋，首先要满足小型运动轿车的改装与原厂升级场景需求，覆盖日常城市通勤、轻度赛道体验、非铺装路面短途通行等多种使用工况，既要兼顾轻量化带来的簧下质量降低收益，也要保证轮辋在交变载荷下的结构强度，避免过坑、过减速带时出现变形甚至开裂的问题。

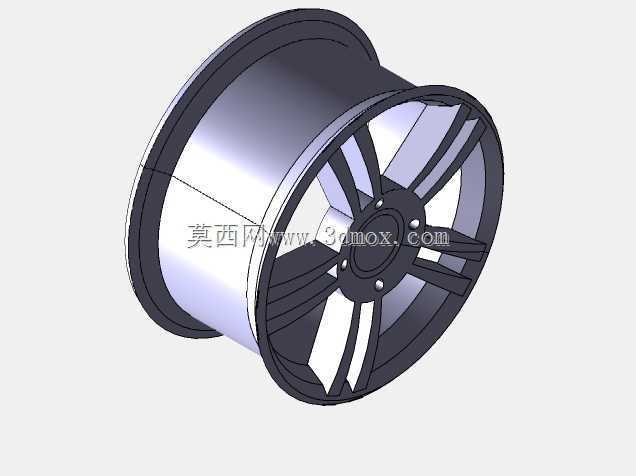

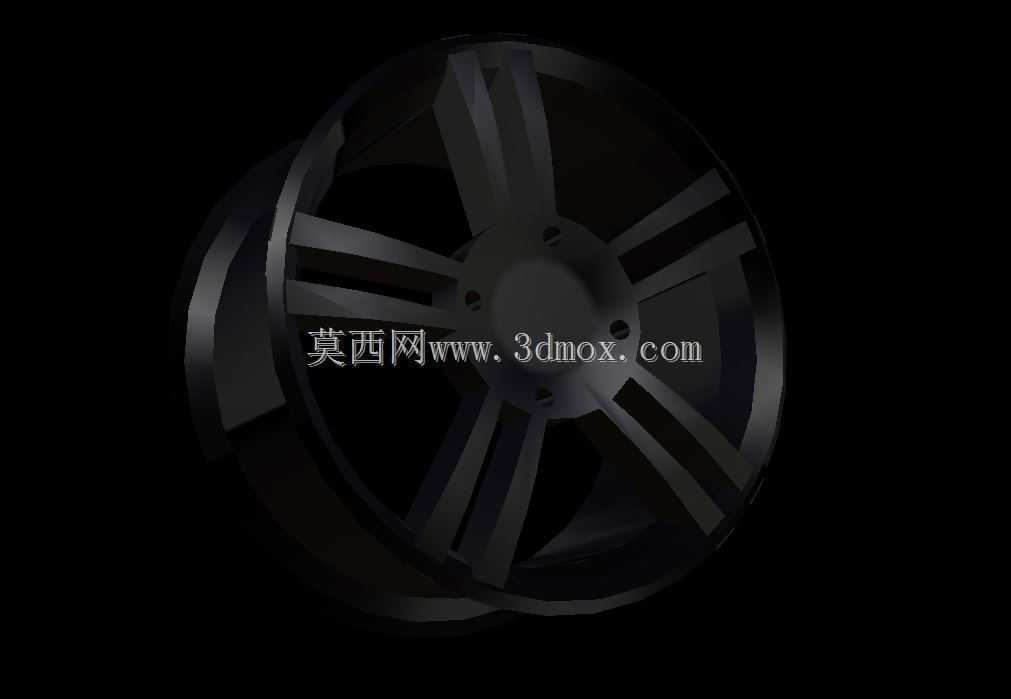

　　从设计思路上看，这款轮辋采用多辐条镂空结构，首先是为了优化刹车系统的散热效率——小型运动车型在连续制动时，刹车卡钳与刹车盘的温度会快速攀升，镂空的辐条间隙可以引导行驶气流直接冲刷刹车组件，带走热量，降低制动热衰减的概率；其次多辐条的结构可以将轮心处的载荷均匀分散到轮辋外缘，每根辐条的受力路径更短，应力集中点更少，相比少辐条设计，在同等重量下能获得更高的抗扭、抗冲击强度。设计时首先要确定的是安装边界参数，轮辋的PCD值要完全匹配Polo原厂的轮毂螺栓孔分布，中心孔直径要与车桥轴头尺寸契合，避免加装变径圈带来的同轴度误差，ET值（偏距）的设定要保证轮辋安装后不会超出翼子板边界，同时打满方向时不会与翼子板内衬、减震器弹簧座发生运动干涉，这部分参数在建模初期就要通过整车数模做运动仿真校核，不能等到样件制作阶段才发现干涉问题。

　　轮辋的轮缘部分采用加厚设计，匹配低扁平比运动轮胎的安装需求，低扁平比轮胎的胎侧刚度更高，过弯时胎侧变形量更小，能提供更直接的路感反馈，但对应的轮辋轮缘需要承受更大的轮胎侧向外力，加厚的轮缘结构可以避免轮胎脱圈、轮缘磕伤变形的问题。轮辋的气门嘴安装位做了沉台设计，避免充气嘴突出轮辋表面，在车辆行驶中被飞溅的石子打坏，同时沉台的角度要匹配常规气门嘴的安装角度，保证充气操作的便利性。

　　从实际用途来看，这款轮辋既可以作为大众Polo车型的售后改装件，替换原厂偏重舒适的小尺寸轮辋，提升整车的运动视觉效果与操控响应速度，也可以作为同平台小型轿车的轮辋选型参考，在做整车底盘调校时，轮辋的重量、刚度参数会直接影响悬挂系统的匹配设定，簧下质量每降低1kg，带来的操控提升效果大致相当于簧上质量降低5-8kg，所以这款轮辋在结构设计时，在保证辐条强度的前提下，在辐条背面做了等强度减材处理，去掉非承载区域的多余材料，在不降低结构安全系数的前提下尽可能降低自重。

　　建模过程中，轮辋的所有过渡圆角都做了优化处理，避免直角结构带来的应力集中，尤其是辐条与轮心安装盘、辐条与轮辋外缘的连接位置，是轮辋受力最大的区域，这些位置的圆角半径要经过有限元分析反复校核，模拟过坑时的垂直冲击载荷、过弯时的侧向载荷、急加速急减速时的扭矩载荷，确保在最大设计载荷下，应力值低于材料的屈服强度，保留足够的安全余量。轮辋的安装面做了精加工平面设计，保证轮辋与轴头安装面完全贴合，避免安装后出现轮辋跳动、高速行驶方向盘抖动的问题，螺栓孔的位置度公差要控制在0.1mm以内，保证每个螺栓的受力均匀，避免单个螺栓受力过大出现断裂风险。

　　在实际装车匹配时，还要考虑轮辋与刹车卡钳的间隙，这款轮辋的辐条内凹深度足够，兼容Polo车型升级大四活塞刹车卡钳的安装需求，不需要加装垫片就可以避开卡钳结构，避免加装垫片带来的轮距变化、螺栓受力长度不足的问题。轮辋的表面处理预留了涂装、抛光、电镀等多种工艺的加工余量，模型的曲面曲率连续，没有碎面、尖角，完全符合后续数控加工、模具制作的工艺要求，不需要二次修复模型就可以直接导出加工刀路，缩短产品从设计到量产的周期。
