无人机飞行防撞支柱防护结构设计

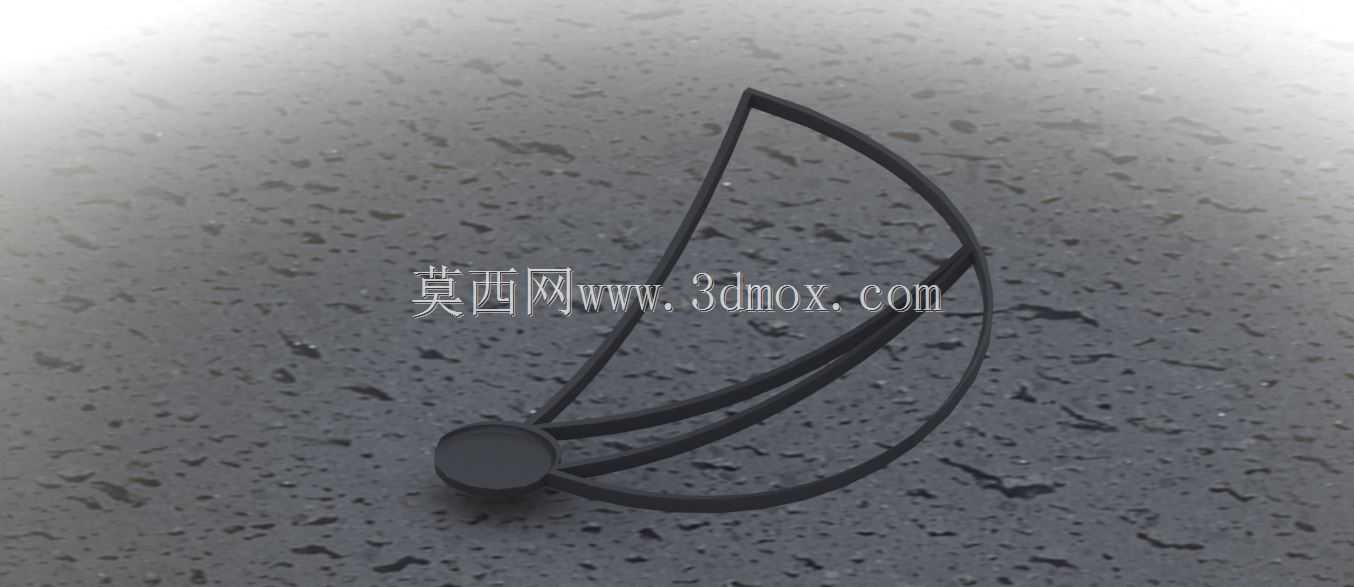

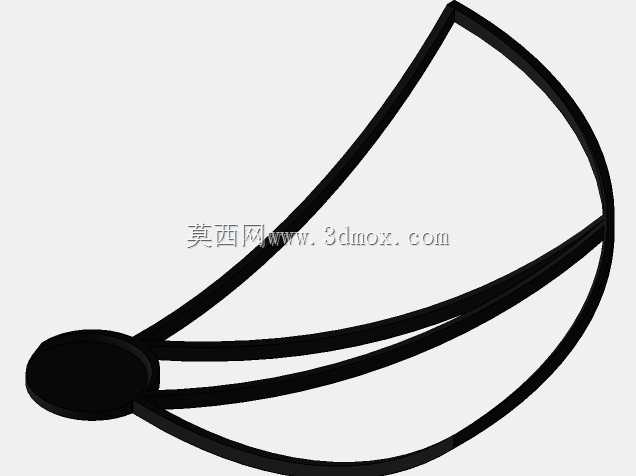

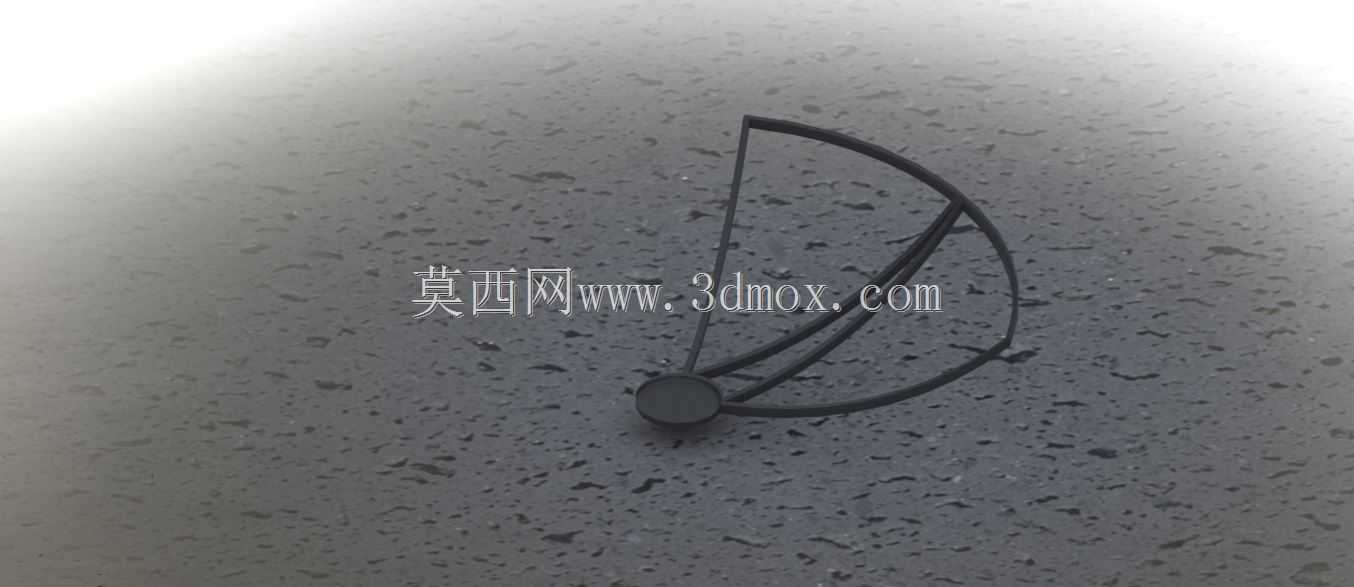

在室内无人机巡检、狭小空间测绘、教学实训飞行这类场景中，无人机经常会因为操作精度不足、信号遮挡导致的定位偏移，出现机身支柱直接撞击墙面、硬质障碍物的情况，轻则导致机臂形变影响飞行动平衡，重则直接炸机损坏核心飞控部件，这类防护结构正是针对这类高频碰撞场景开发的配套防护组件。从结构设计逻辑来看，该防护装置采用一体化弧形悬臂结构，以无人机机臂根部的支柱安装座为固定基点，向外延伸出多道弧形防护筋，整体轮廓完全包覆机臂外侧与桨叶边缘的碰撞风险区域，没有额外的突出棱角，不会在飞行过程中产生额外的风阻紊流影响飞行姿态。安装边界上，该结构的固定端完全匹配常见小型多旋翼无人机的支柱安装孔位，不需要对原有无人机机身进行打孔、粘接等破坏性改装，直接通过原有紧固件即可完成固定，整体外扩尺寸控制在桨叶旋转半径外侧5mm范围内，不会额外增加过多机身横向尺寸，保证无人机依然可以穿过常规的狭窄巡检通道。功能特性层面，弧形筋条采用等截面弯曲设计，碰撞发生时首先接触障碍物的是弧形筋的外圆弧面，不会出现尖锐结构卡滞在障碍物缝隙中的问题，多道平行筋条的布局可以将单点碰撞的冲击力均匀分散到整个安装基座上，避免局部应力集中导致的结构断裂，同时筋条的弧度经过反复调校，碰撞时可以通过自身微小的弹性形变吸收一部分冲击能量，减少冲击力传递到机身内部的飞控、电机等核心部件。实际使用中，该结构不仅可以应对正面的墙面撞击，在无人机出现侧倾、擦碰障碍物边缘的时候，弧形的外轮廓可以顺着碰撞面滑开，避免无人机直接被卡停在障碍物位置出现坠落风险，相比全包裹式的桨叶保护罩，该结构重量更轻，对无人机续航的影响更小，同时不会遮挡桨叶的下洗气流，对飞行姿态的干扰控制在极低水平。设计过程中充分考虑了不同飞行姿态下的碰撞角度，所有筋条的延伸路径都避开了桨叶的旋转平面，不会出现结构件干涉桨叶转动的问题，安装完成后不需要额外调整飞控参数，即可直接起飞执行任务，适配日常实训、室内巡检、近距拍摄等多种容易发生碰撞的飞行场景，能够有效降低新手操作、复杂环境飞行下的设备损坏概率。
