星型航空活塞动力装置结构设计

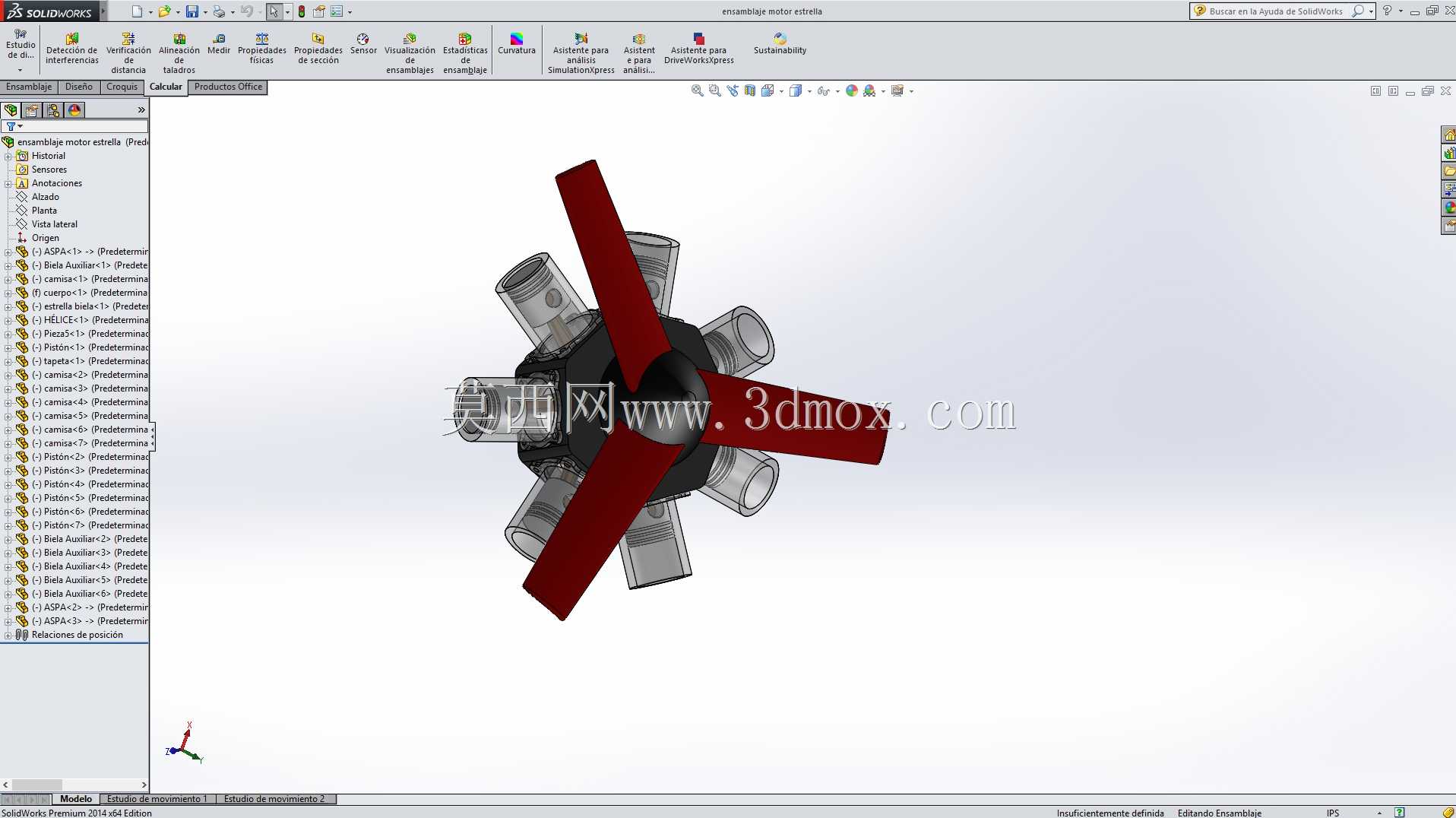

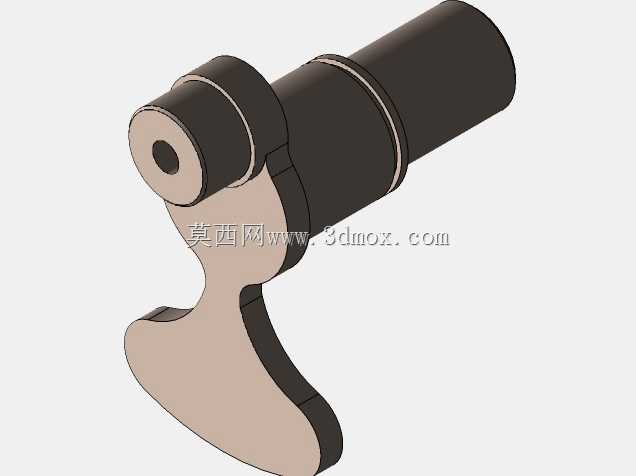

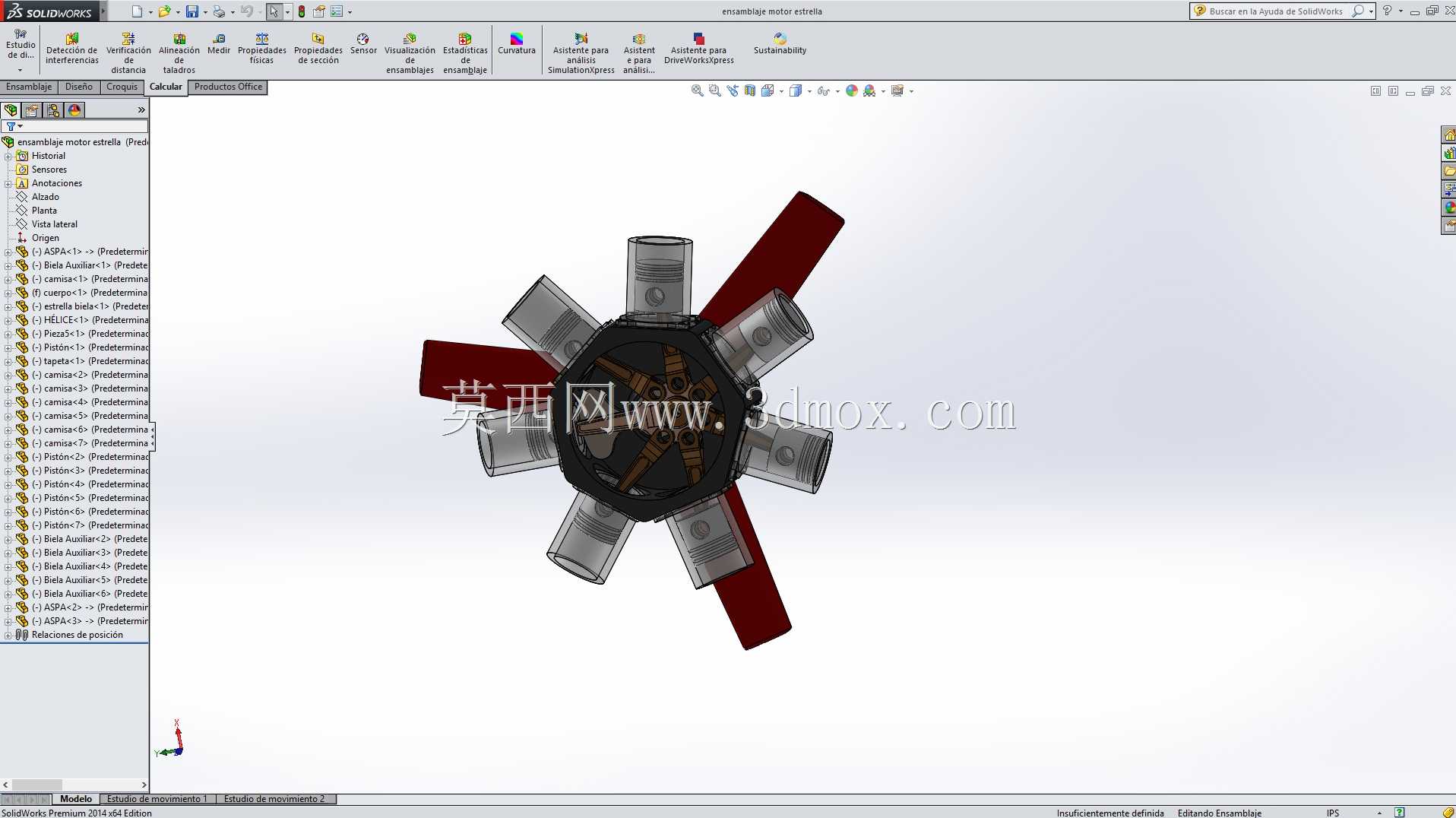

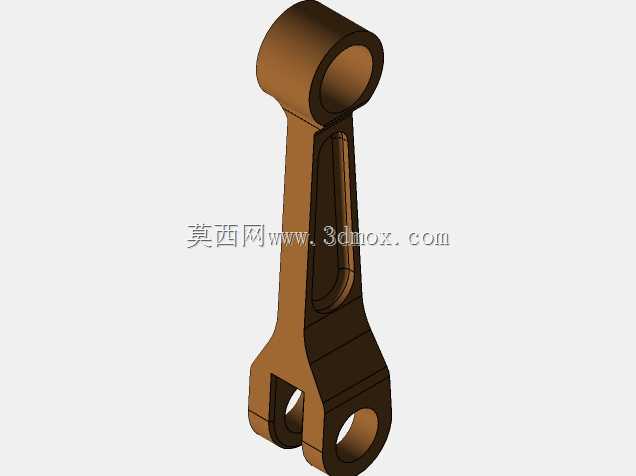

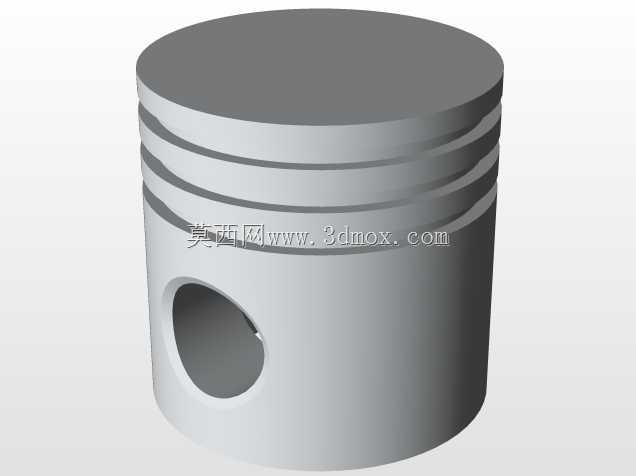

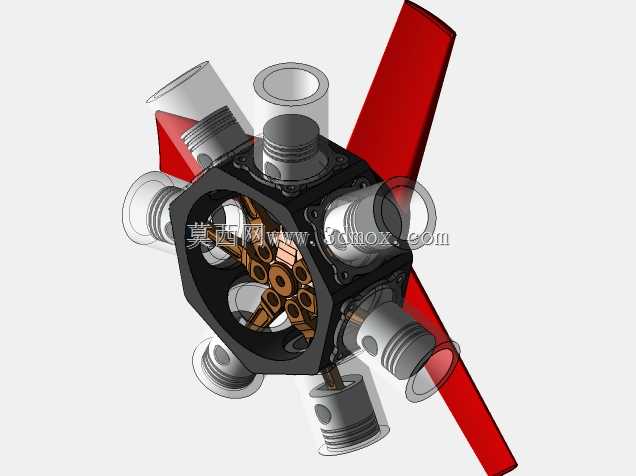

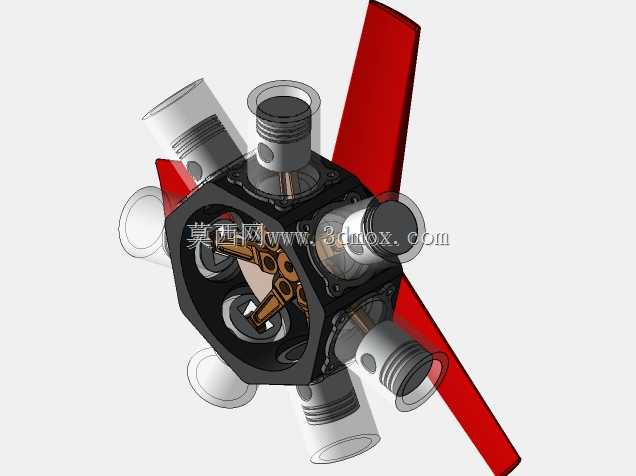

这款星型排布的活塞动力结构，在轻型通航飞机、运动类特技飞行器的动力选型中有着长期的应用积累，其周向均匀布置气缸的结构形式，能在有限的径向空间内集成更多做功单元，相比同排量直列或V型动力结构，整体轴向长度更短，非常适配前置螺旋桨直接驱动的布局需求，不需要额外设置过长的传动输出轴，能有效降低动力总成的整体重量，优化飞行器机头段的重心分布。从实际使用场景来看，这类动力结构除了应用在轻型载人飞行器上，也常被改装用于大型航模、气垫船、小型沼泽滑行载具的动力源，其外露的气缸排布方式能在飞行过程中借助迎面气流实现自然风冷，不需要额外布置复杂的水冷循环管路、散热水箱与冷却液循环泵，大幅降低了动力系统的维护复杂度，在野外无复杂保障条件的作业场景下，可靠性表现更突出。设计过程中首先要匹配螺旋桨的安装接口尺寸，中心桨毂的定位止口需要与螺旋桨安装座的公差严格匹配，保证旋转过程中动平衡精度达标，避免高转速下出现异常振动传递至机身结构。周向布置的气缸采用等夹角排布，每个气缸的进排气通道、连杆连接结构都做了等长设计，保证各个气缸的进气效率、做功行程一致性，避免出现各缸出力不均导致的运转抖动。曲轴采用中心偏心布置，所有气缸的连杆共同铰接在曲轴的曲柄销上，这种结构能让曲轴每旋转一周，所有气缸依次完成做功行程，动力输出的平顺性更好，扭矩波动更小，不需要搭配大质量的飞轮就能稳定驱动螺旋桨运转。安装边界上需要注意，动力总成的径向最大尺寸为气缸外侧到中心轴线的距离，在适配飞行器机头整流罩时，要预留足够的气流流通间隙，保证气缸散热片能获得足够的迎面冷却气流，同时要在气缸与整流罩之间预留隔热间隙，避免高温缸壁加热整流罩结构。螺旋桨的桨叶长度选型需要匹配动力输出的扭矩特性，过长的桨叶会导致发动机低转速下负载过大，出现运转憋压、过热的问题，过短的桨叶则无法充分利用发动机的输出功率，推进效率不足。结构细节上，每个气缸的散热片都沿轴向平行布置，顺着气流来流方向降低风阻，同时增大散热面积，火花塞接口布置在气缸头外侧，方便日常维护时的拆装检查，燃油喷嘴的安装位置兼顾进气道的油气混合效果，避免出现燃油湿壁、燃烧不充分的问题。这类结构在建模过程中需要重点关注各运动部件的干涉检查，尤其是连杆随曲轴转动过程中，相邻气缸的连杆、曲轴平衡块之间不能出现运动干涉，活塞在气缸内的往复行程要与曲轴偏心距严格匹配，保证活塞到达上止点时的压缩比符合设计要求，避免出现气门碰撞活塞、压缩比异常导致的动力不足或爆震问题。
