星型布局径向发动机教学演示结构

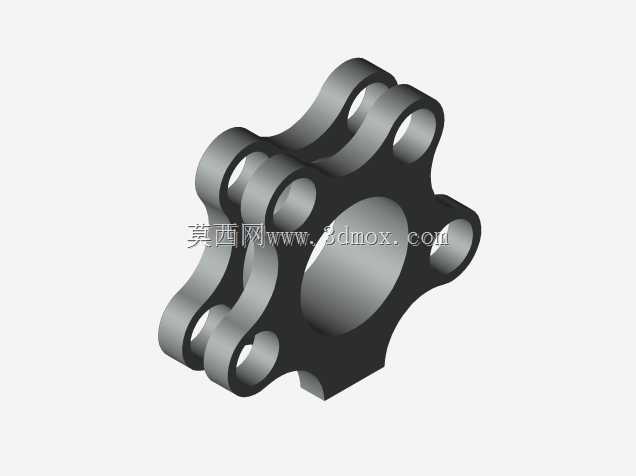

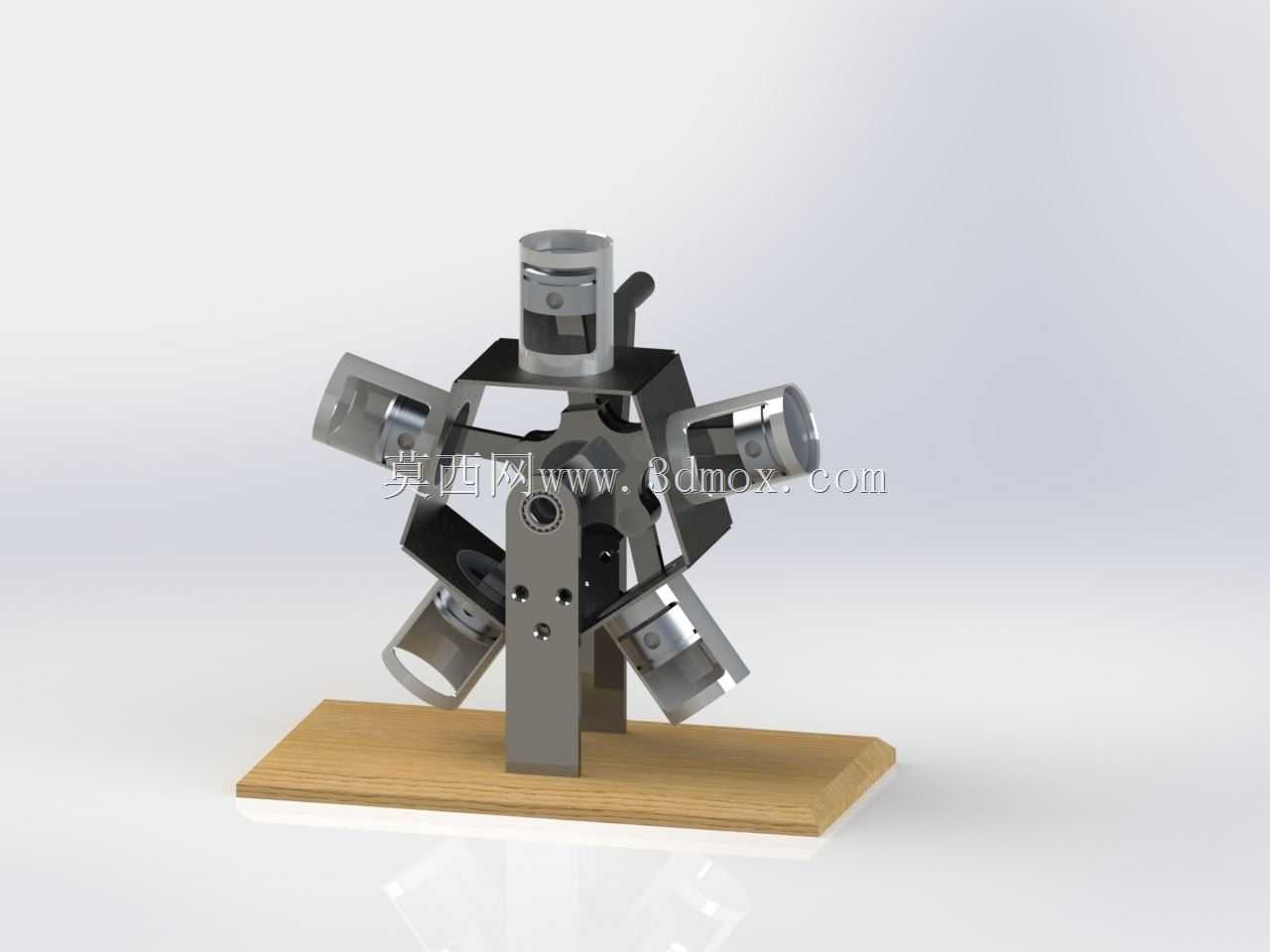

这款径向排布的动力结构，核心应用场景覆盖高校机械原理教学演示、小型航模动力适配验证、机械爱好者手工制作参考三大方向，区别于量产车用直列、V型发动机的布局，五缸星型围绕中心曲柄轴均匀分布的结构，能让观察者直观看到往复活塞运动到旋转运动的转换全过程，不需要拆解外壳就能完整呈现动力传递路径，很适合课堂上讲解内燃机曲柄连杆机构的运动逻辑。从功能特性来看，该结构保留了径向发动机最核心的运动逻辑，五个活塞组件沿中心轴径向等角度布置，每个活塞通过独立连杆与中心曲柄销连接，运转时各缸依次完成往复动作，输出轴的扭矩输出更平顺，相比同排量直列结构，径向布局的整机轴向尺寸更短，能适配安装空间轴向受限的小型动力场景，比如早期螺旋桨飞机、小型固定翼航模的动力舱布局。设计思路上优先保障运动逻辑的可视化，没有做封闭的缸体外壳，所有活塞、连杆、曲柄的配合位置都完全外露，方便观察运动干涉情况，底座采用平板式安装结构，预留了四个固定安装孔位，安装时只需要保证底座平面与输出轴的垂直度公差在0.1mm以内，就能避免运转时的卡滞问题；曲柄部分的结构预留了螺旋桨安装接口，后续可以直接适配小型螺旋桨做实际动力输出测试，不需要额外做连接法兰的二次加工。外形尺寸方面，整机含底座的径向最大直径控制在200mm区间，不含底座的主体高度为150mm，底座采用180mm×120mm的矩形平板结构，安装边界不会超出底座范围，放置在桌面做演示时不会占用过多空间，各活塞的运动行程统一为20mm，缸套与活塞的配合间隙预留0.05mm，既保证运动顺畅，也不会出现过大的旷量影响演示效果。结构上没有集成复杂的配气、供油系统，核心聚焦动力转换的核心机构，对于学习曲柄连杆机构运动原理、验证径向布局动力传递特性的从业者来说，能直接参考其排布逻辑做二次优化，比如调整缸体数量、改变活塞行程来适配不同的输出扭矩需求，安装时只需要固定底座四个角的安装孔，保证中心轴的水平度，就能顺畅完成整套机构的运动演示，不需要额外做复杂的调校对中工作。
