12毫米PVC材质指虎式塑料转向节设计

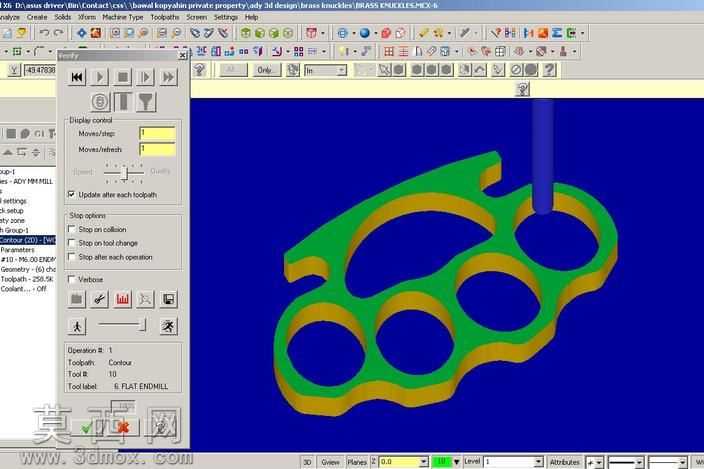

本作品为适配12毫米安装规格的PVC材质塑料转向节，整体采用一体化指虎式轮廓结构设计，建模阶段依托三维建模软件完成全参数化特征构建，首先绘制主体外轮廓草图，通过拉伸凸台命令生成基础实体，再对四个指孔位置进行切除拉伸操作，精准控制孔位直径与孔间距参数，保证握持适配性与结构受力均匀性。建模过程中对主体边缘做等半径圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时在主体上端设置柱状连接凸台，作为转向传动的对接接口，凸台与主体衔接位置做加强筋过渡处理，提升连接部位的结构强度。材质选用12毫米规格PVC塑料，渲染阶段针对PVC材质的半哑光塑料质感进行参数调试，设置漫反射颜色为鲜亮绿色，边缘轮廓做黄色描边处理区分结构层次，模拟实际注塑生产后的零件外观效果，同时在加工仿真界面中配置平底立铣刀参数，模拟零件的数控铣削加工路径，验证结构的可加工性。设计思路上摒弃传统转向节的复杂金属铰接结构，采用一体化塑料成型方案，整体结构无多余装配件，依靠PVC材料自身的韧性与结构强度实现转向连接功能，指虎式的轮廓设计既可以作为手持操作的施力结构，也能在安装后通过多环结构分散受力，降低单点载荷过大导致的断裂风险，所有结构尺寸均围绕12毫米的适配规格进行匹配设计，孔位、壁厚、凸台尺寸均经过参数校验，保证零件在使用过程中具备足够的结构稳定性，同时塑料材质的选用也大幅降低了零件自重与生产成本，适配轻量化、低成本的使用场景需求。
