直列四缸往复式压缩机结构展示

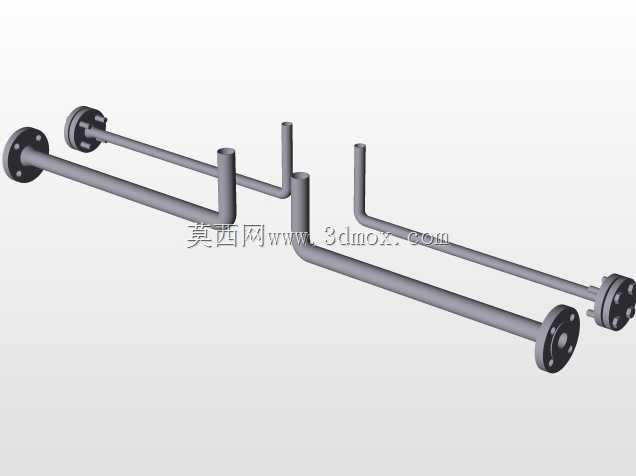

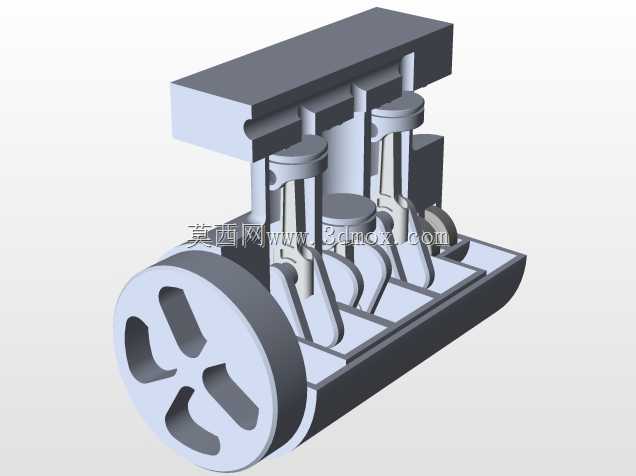

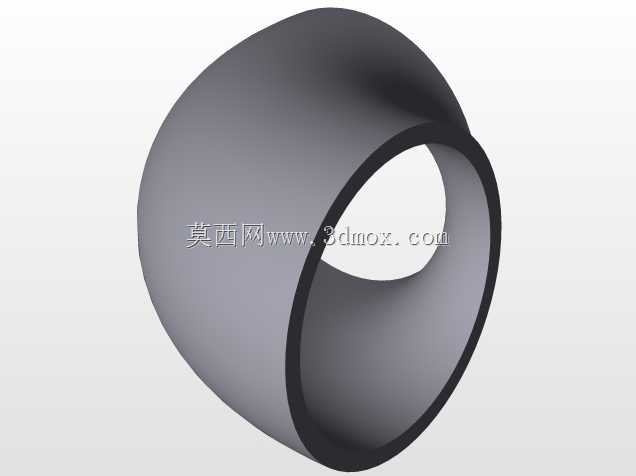

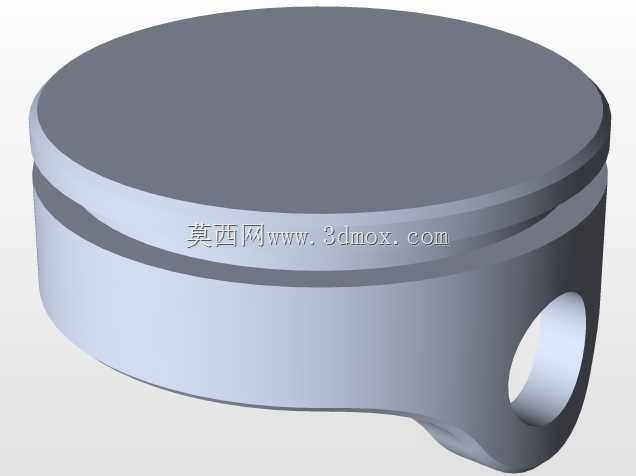

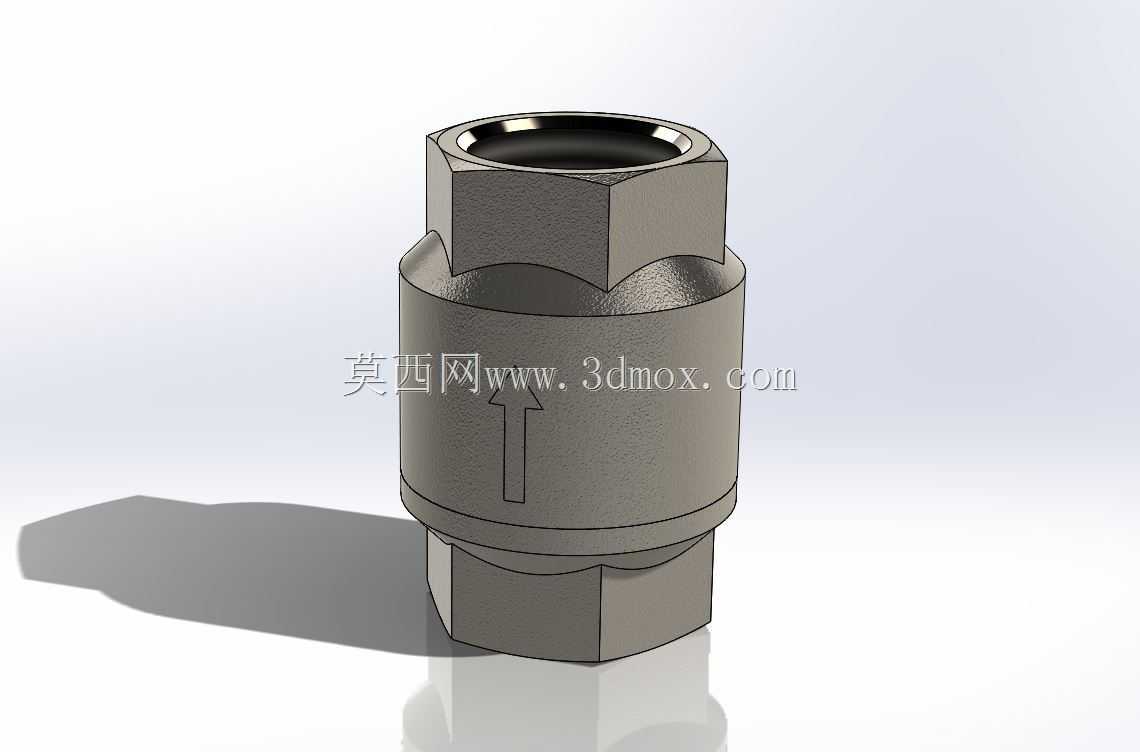

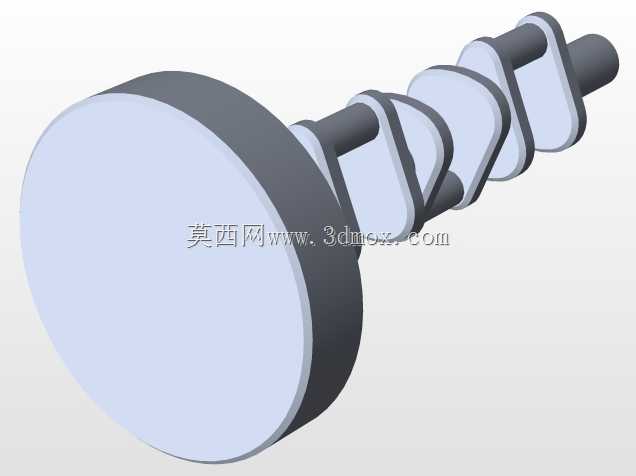

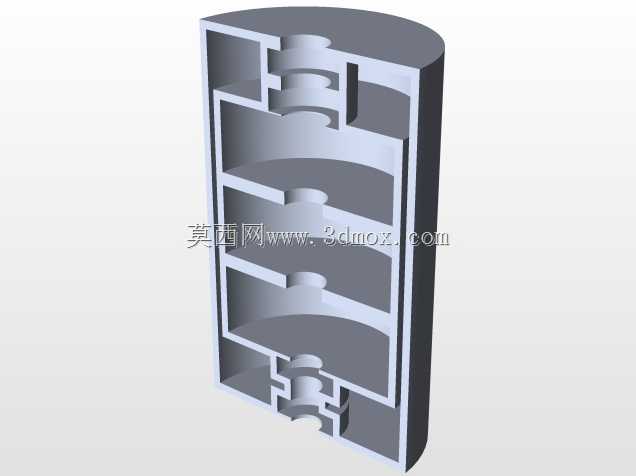

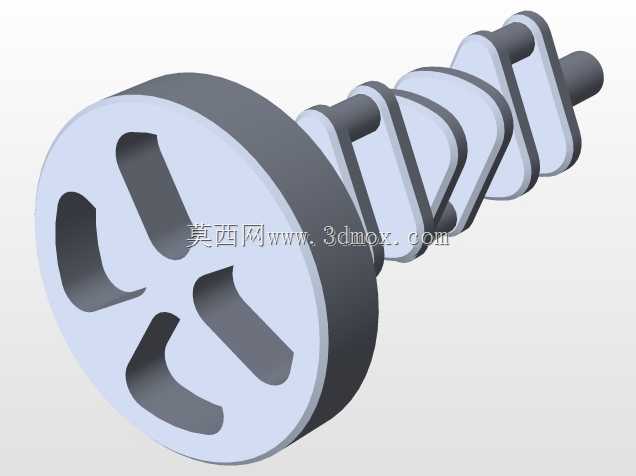

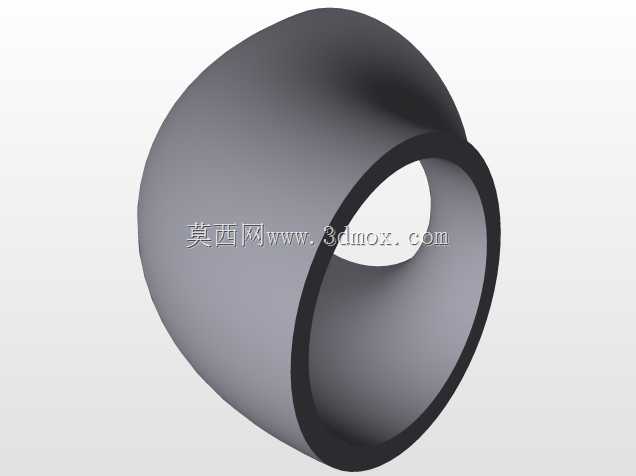

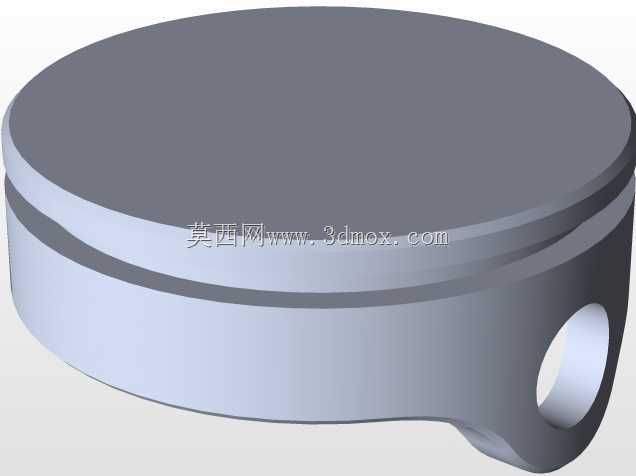

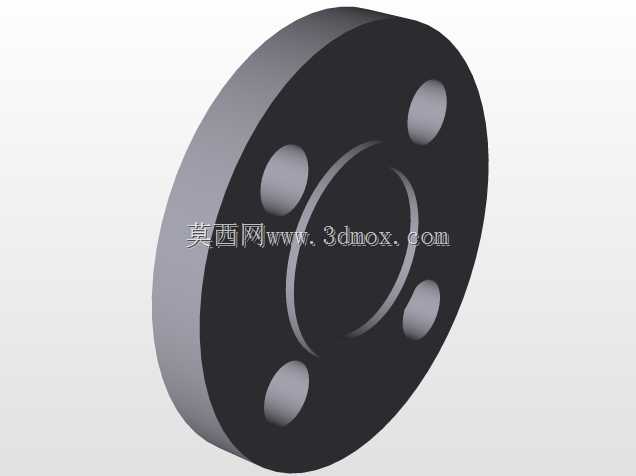

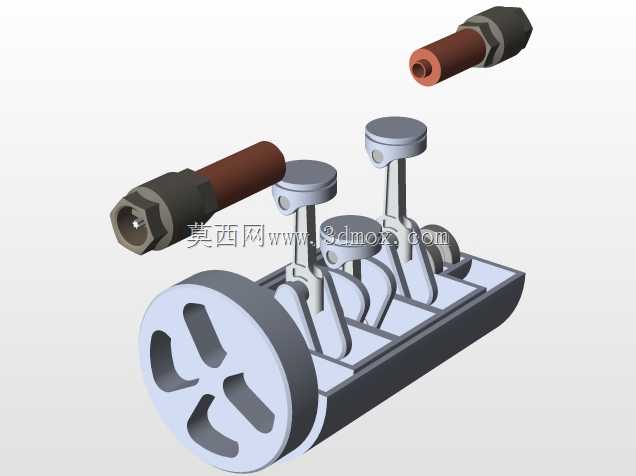

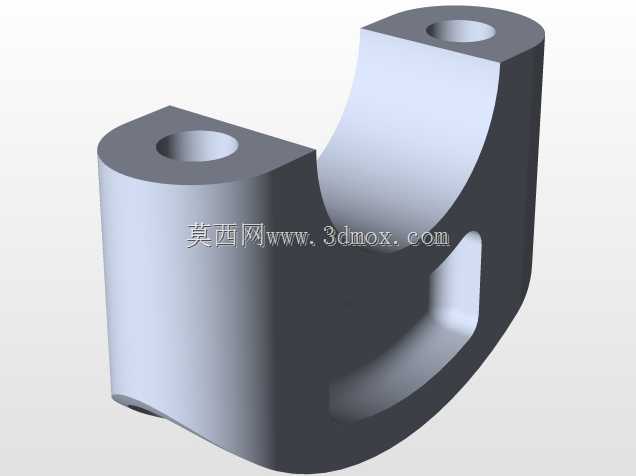

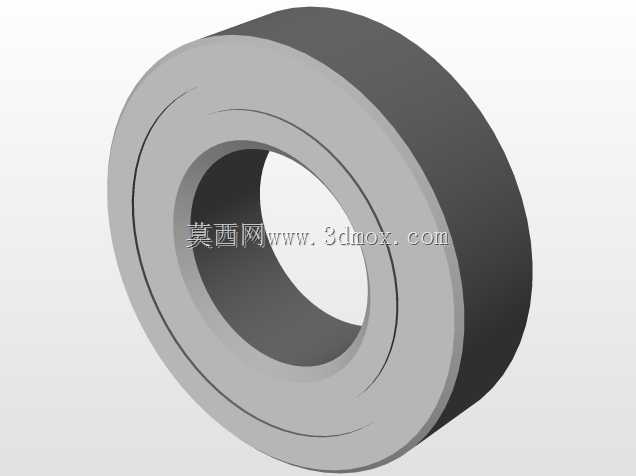

该模型还原的是往复式压缩机的核心传动与做功结构，这类结构广泛应用于小型气动动力供给、制冷系统压缩回路、工业气源增压场景中，在汽修门店气动工具供能、小型制冷机组冷媒压缩、实验台架气源稳压等场景下，这类直列布局的压缩机凭借结构紧凑、运行稳定性强的特点，始终占据不小的应用份额。从结构设计逻辑来看，该模型采用直列四缸排布方式，曲轴输入端设置带镂空减重的带轮结构，既可以通过皮带连接外部动力源输入扭矩，镂空槽也能在高速运转时降低风阻、减少转动惯量带来的能耗损失。曲轴采用整体式锻造结构的简化建模，四个连杆轴颈按照做功顺序错开相位，保证运转时的动平衡，避免出现过大的往复惯性力冲击机座。活塞组件与气缸壁的配合间隙在建模时预留了常规的热膨胀余量，活塞裙部的导向结构、连杆小头与活塞销的铰接、连杆大头与曲轴轴颈的剖分式连接结构都做了完整还原，能直观看到动力从曲轴输入后，通过连杆将旋转运动转化为活塞在气缸内的往复直线运动，完成进气、压缩、排气的完整工作循环。从安装边界来看，该模型的机座底部为平整安装面，预留了常规的螺栓固定孔位，整体重心沿曲轴轴线方向居中布置，安装时不需要额外做配重平衡，外接动力源时只需要保证带轮的平行度误差在常规安装公差范围内，即可避免皮带偏磨、运转异响的问题。气缸体顶部为阀组安装平面，建模时保留了阀板的安装定位止口，实际生产中可以直接在该平面布置进排气阀片、密封垫片等组件，不需要额外加工定位结构。这类直列压缩机的结构设计逻辑非常成熟，建模时将内部传动结构完全外露，没有设置封闭的曲轴箱外壳，方便从业者观察曲柄连杆机构的运动配合关系，对于刚接触容积式压缩机结构的设计人员来说，可以通过该模型快速理解往复压缩的动力传递路径，掌握各部件的配合公差要求，在做同类型压缩机改型设计时，也可以参考该模型的缸体排布、曲轴相位设计思路，调整缸径、行程参数来匹配不同的排气量、排气压力需求。需要注意的是，这类直列布局的压缩机在高转速工况下，往复惯性力会随转速升高呈平方级增长，所以在实际选型应用中，这类结构更适合中低转速、持续稳定运行的工况，安装时要在机座底部设置减震垫，阻隔运转振动向安装基础传递，同时曲轴的润滑通道在建模时做了简化处理，实际生产中要根据转速、负载情况设计对应的压力润滑或者飞溅润滑结构，保证各铰接摩擦副的润滑可靠性，避免出现拉缸、轴瓦烧蚀的故障。
