RC遥控设备用舵机结构三维设计

这款舵机的三维结构设计，核心围绕RC遥控场景下的小扭矩角度控制需求展开，在航模、车模、小型仿生机器人等需要精准角度输出的场景中，这类部件是动作执行的核心载体。从实际使用场景来看，这类小规格舵机常被用于遥控模型的转向控制、舵面偏转调节，也可在小型自动化演示装置、学生科创项目里作为角度执行单元，承担0-180度范围内的定点角度输出任务，输出轴可搭配不同规格的舵盘，连接摇臂、拉杆等传动件，将转动扭矩传递到被控机构上。

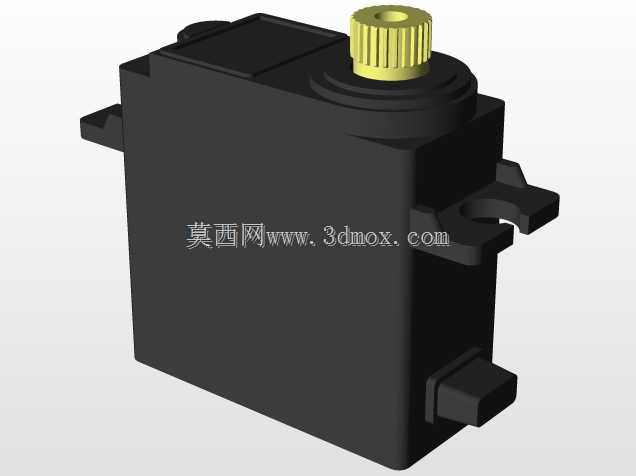

设计过程中首先考虑的是安装边界的适配性，主体外壳采用方正的盒式结构，上下壳体通过定位止口配合，两侧预留的带孔安装耳是核心安装基准，两个安装孔的中心距、孔径都匹配市面通用的舵机安装支架尺寸，安装时可通过M2规格的螺丝直接固定在模型的机架或者安装座上，不需要额外做转接结构，能大幅降低模型组装时的结构改造成本。输出轴的位置设置在壳体前端的居中位置，轴端的齿形结构采用标准25T花键规格，可兼容市面上绝大多数通用舵盘，用户不需要单独定制连接配件，替换性较强。

尾部引出的三线连接线采用红黑信号的标准线序定义，分别对应电源正、电源地、PWM信号输入，线材预留了足够的弯折长度，走线时可顺着模型机架的布线槽排布，接头采用标准的杜邦3Pin接口，可直接插接在通用的航模接收机、舵机控制板上，接口防反插的结构设计也能避免组装时接错线导致的部件烧毁问题。内部结构的排布上，驱动电机、减速齿轮组、电位器位置检测模块都集成在壳体内腔，齿轮组的减速比经过匹配，可在标准5V供电下输出足够的堵转扭矩，满足小型RC模型的动作负载需求，电位器与输出轴同轴联动，可实时反馈输出轴的转动角度，配合控制电路实现角度的闭环控制，保证动作位置的精准度。

外壳的边角做了小圆弧过渡处理，既可以避免组装时尖锐边角划伤线材或者操作人员，也能在模型发生碰撞时减少应力集中，降低壳体开裂的风险。整体结构的尺寸控制紧凑，不会在小型模型上占用过多的安装空间，重量也控制在较低水平，不会给RC模型带来额外的负载负担，适配1:16到1:10比例的各类遥控模型安装需求。
