FreeCAD曲线造型螺旋桨飞机外观结构

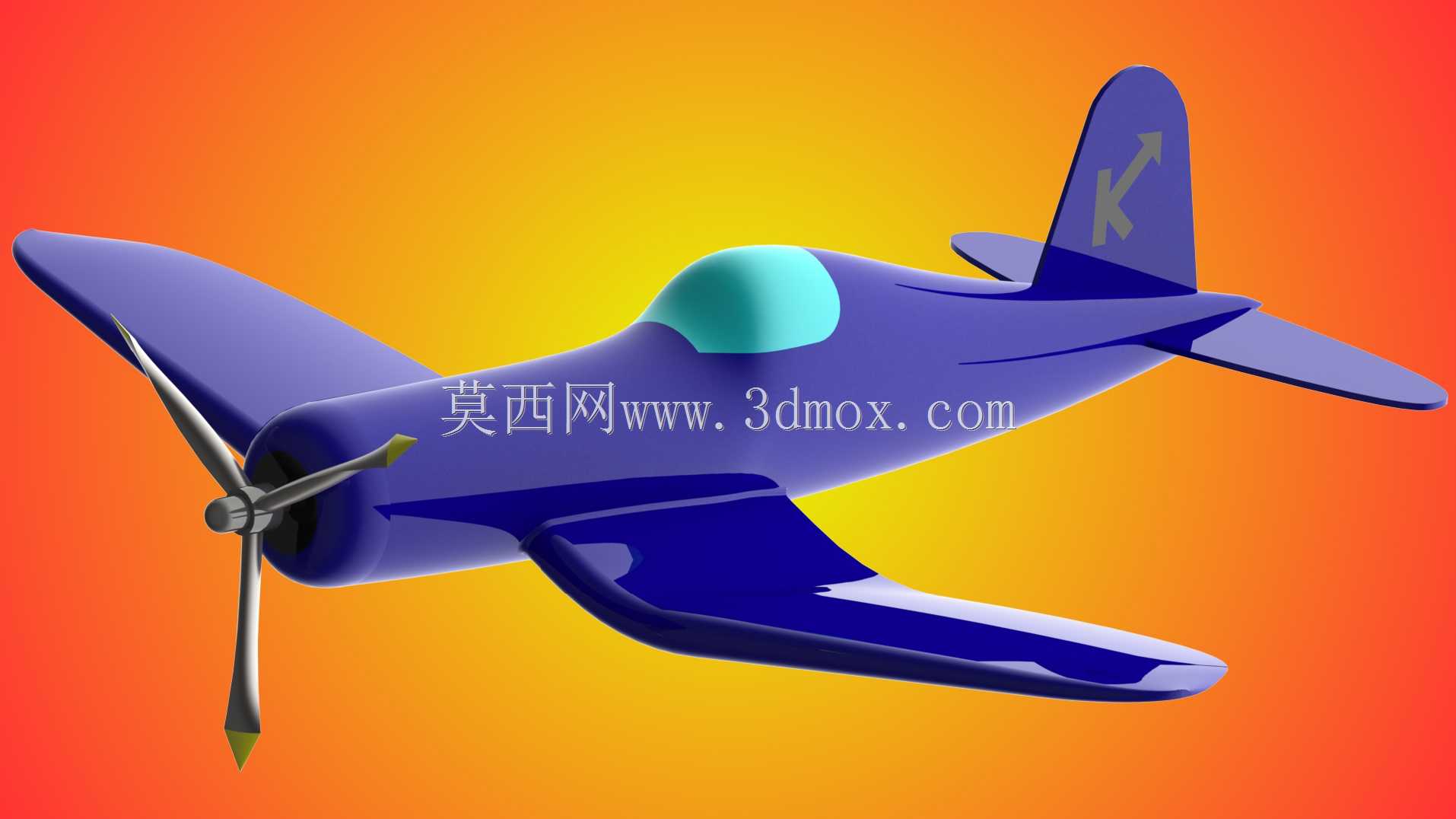

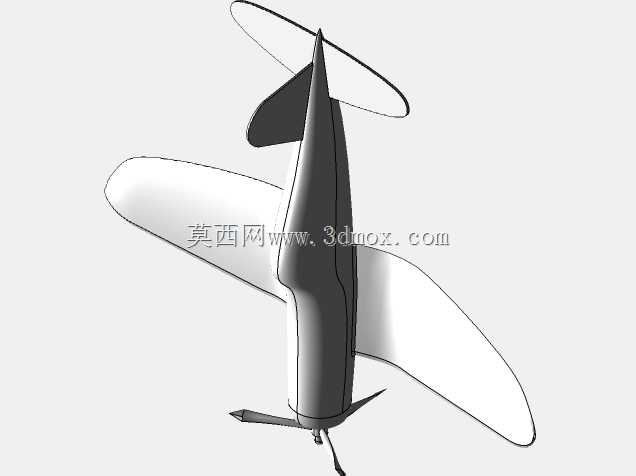

这款螺旋桨飞行器的曲面建模成果，核心围绕小型通用航空飞行器的外观结构验证展开，可用于航空科普教具制作、影视动画道具建模参考、小型航模的结构设计打样场景。从实际工程落地角度看，这类单引擎螺旋桨飞机的曲面建模，首先要匹配低速飞行器的气动需求，机身主体采用纺锤形流线曲面，从机头引擎舱位置向后逐步收窄至尾椎，曲面过渡全程保证G2连续，避免飞行过程中出现不必要的气流紊流，同时降低机身表面的风阻系数。机头位置预留的螺旋桨安装位，匹配三叶片螺旋桨的安装边界，桨叶采用翼型曲面设计，每个桨叶的扭转角从根部到梢部逐步递减，保证旋转过程中不同半径位置的桨叶切面都能匹配合理的攻角，提升螺旋桨的推进效率。座舱部分采用凸起的水泡形曲面，既保证飞行员的侧向与前向视野，曲面弧度也经过优化，不会和机身主曲面形成突兀的折角，减少气流在座舱位置的分离。机翼采用下单翼布局，翼根和机身的衔接位置做了平滑的曲面过渡，避免翼身结合处出现应力集中的结构拐点，机翼的翼型采用低速层流翼型，从翼根到翼梢的弦长逐步收窄，同时带有一定的上反角，提升飞行器飞行过程中的横向稳定性。尾翼部分包含垂直尾翼与水平尾翼，垂尾上预留了方向舵的安装分界，平尾则对称布置在机身尾部两侧，操纵面的分界位置都做了曲面的等距偏移，保证后续结构拆分时各部件的配合间隙均匀。整个建模过程依托曲线形状工作台的曲面生成逻辑，所有曲面都由空间样条曲线搭建控制线网生成，没有生硬的拼接棱角，既可以直接用于3D打印制作航模验证件，也能导入仿真软件做初步的气动流场分析，对于学习航空类曲面建模的从业者来说，这类模型能直观展示流线型构件的曲线搭建思路，理解曲面连续性对产品外观与性能的实际影响，建模时划定的各部件安装边界，也能为后续结构拆分、内部零件布置提供准确的参考基准，避免后续结构设计时出现部件干涉的问题。
