航空地勤长杆式牵引连接装置

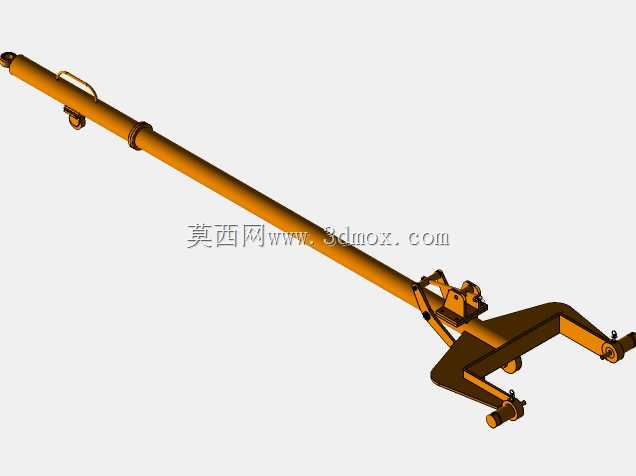

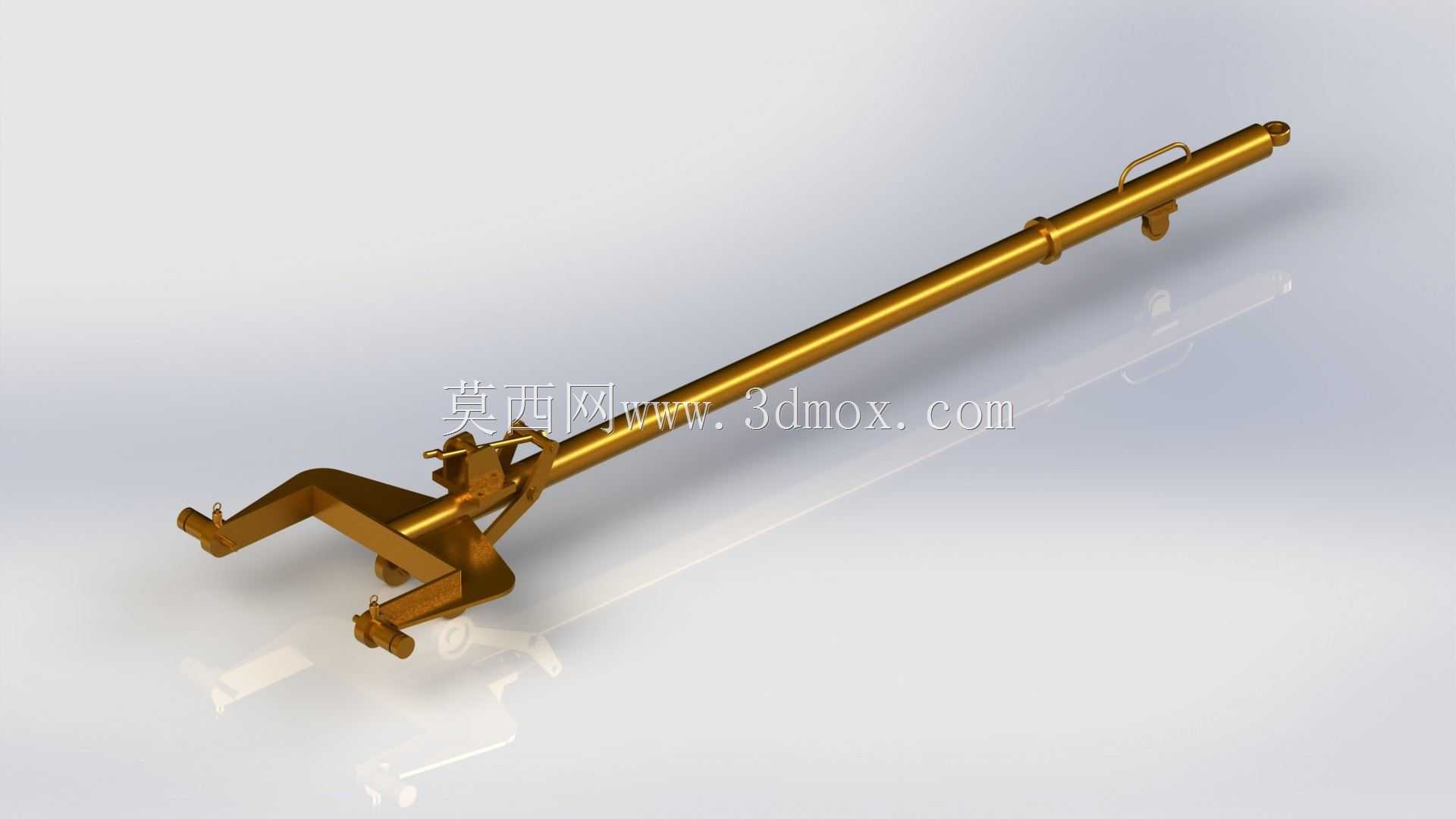

该牵引连接装置主要应用于航空地面保障作业场景，承担航空器在停机坪、维修机库、滑行道区域的短距离移位牵引作业，是地勤保障体系中连接牵引车与航空器前起落架的核心传力构件，也可适配部分重型地面工装、特种无动力作业平台的移位牵引需求。从结构功能来看，装置一端为叉形夹持接口，可通过配套锁止销与被牵引设备的牵引座完成快速对接，接口处设置的弹性锁止结构能够避免牵引过程中受颠簸、转向侧向力影响出现脱开风险，夹持端的接触面做了圆弧过渡处理，可减少对接过程中对被牵引设备连接座的漆面、基体结构的磕碰损伤。长杆主体采用等径高强度杆体结构，杆身设置的环形加强凸台对应内部传力路径的应力集中区域，通过局部增厚的方式提升杆体承受轴向拉力、转向扭矩的能力，避免大牵引力作用下出现杆体弯曲变形的问题。杆身靠近牵引端一侧设置的手提握把，方便地勤人员在对接作业时抬动调整杆体位置，握把表面做防滑纹理处理，即使佩戴劳保手套也能稳定握持。靠近夹持端设置的小型触发拨杆，可在牵引到位后快速解锁锁止机构，无需额外工具即可完成装置与被牵引设备的分离，提升作业周转效率。设计过程中优先考虑传力路径的直线性，夹持端的受力点与杆体中心轴线、牵引车连接端的铰接点保持同轴，可减少牵引过程中产生的附加弯矩，降低杆体的疲劳载荷。安装边界方面，叉形接口的开口尺寸适配主流机型前起落架牵引座的标准厚度，铰接孔位公差控制在合理范围，既保证对接顺畅，也避免间隙过大带来的冲击载荷，杆体整体长度经过匹配计算，可保证牵引车转向时与被牵引设备保持足够安全距离，不会出现轮胎剐蹭杆体的问题。杆体表面做了防腐耐磨处理，能够适应停机坪高湿、多盐雾、温差大的户外作业环境，长期使用也不会出现锈蚀剥落的问题，铰接配合部位预留润滑注油通道，日常维护时可直接加注润滑脂，降低铰接部位的磨损速率，延长装置整体使用寿命。
