小型四旋翼航拍巡检无人机结构设计

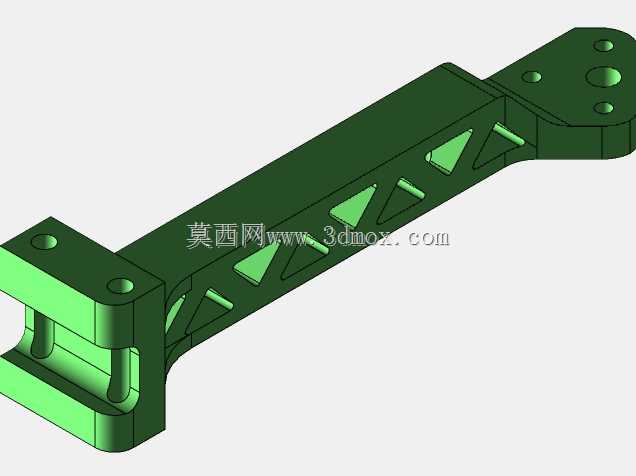

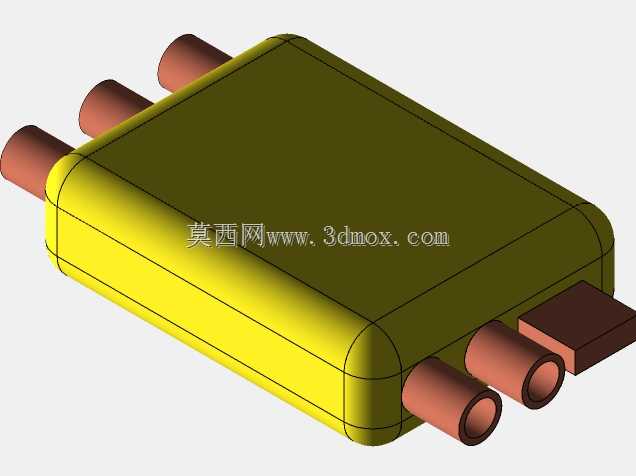

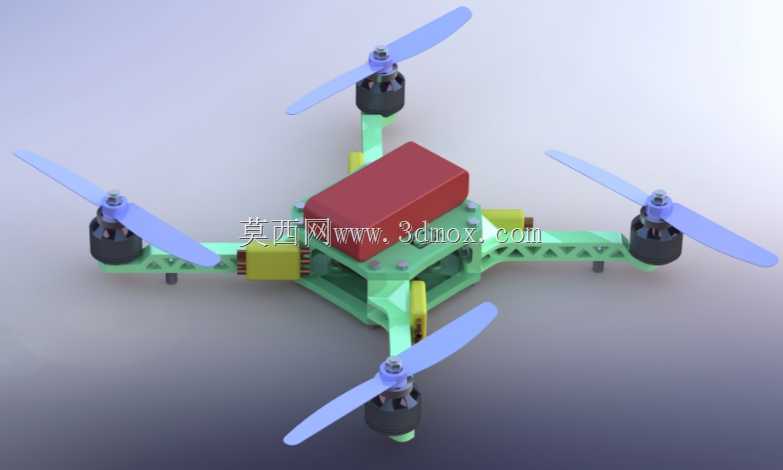

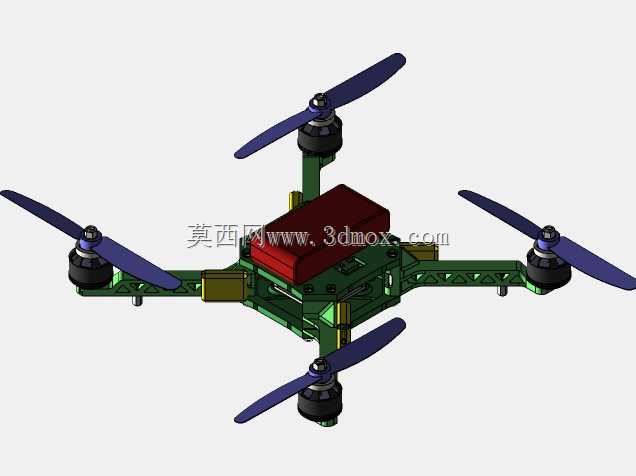

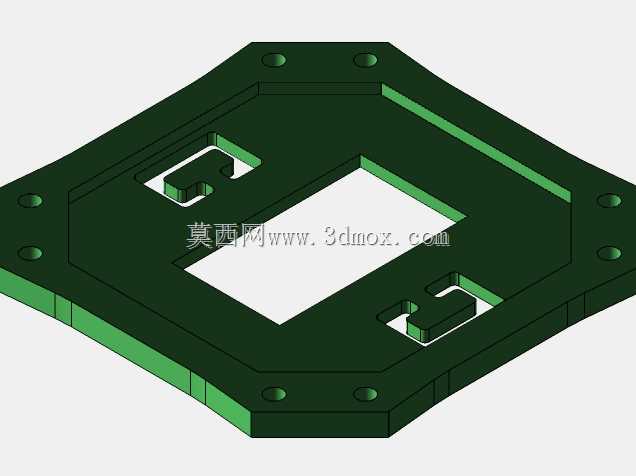

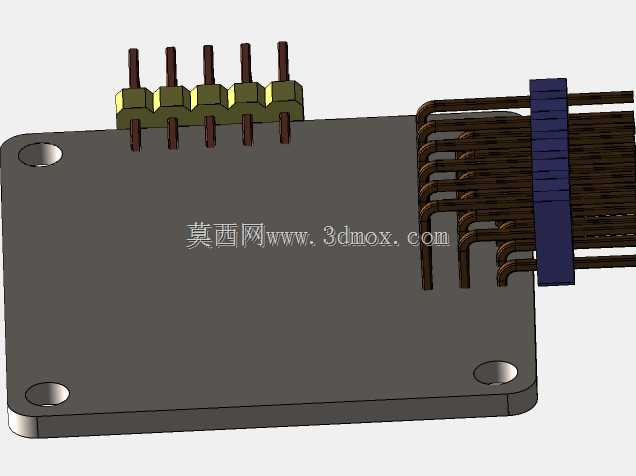

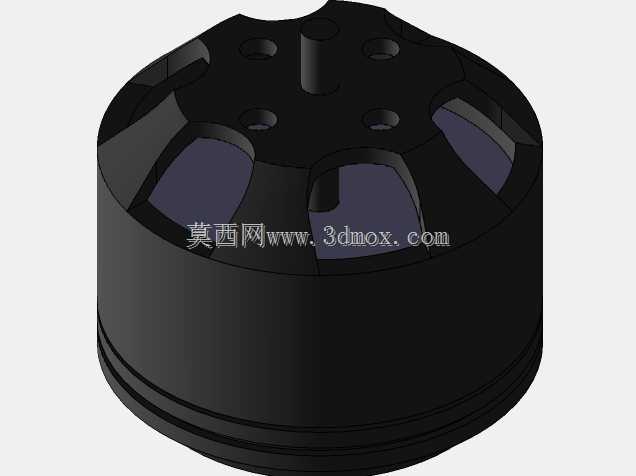

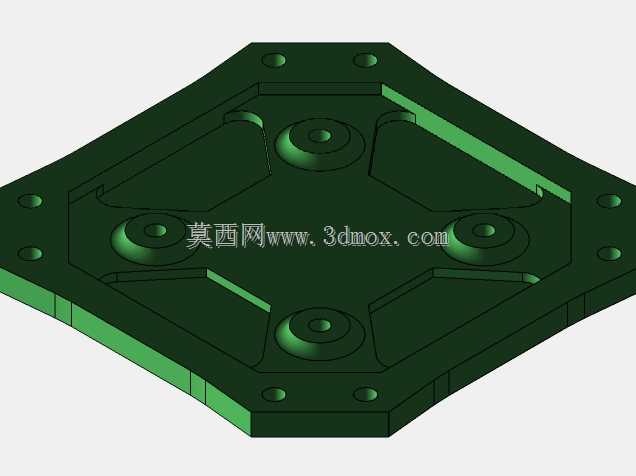

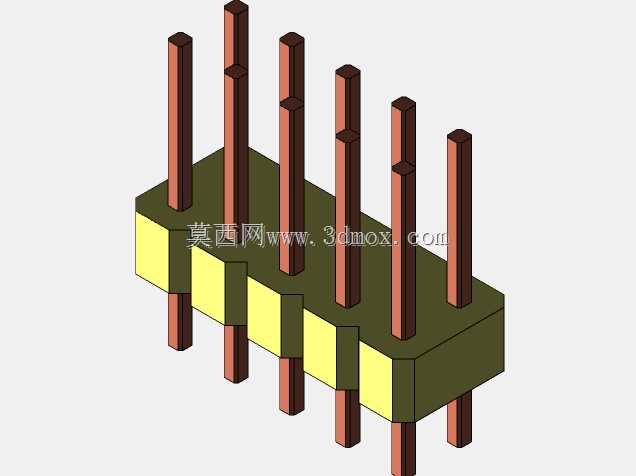

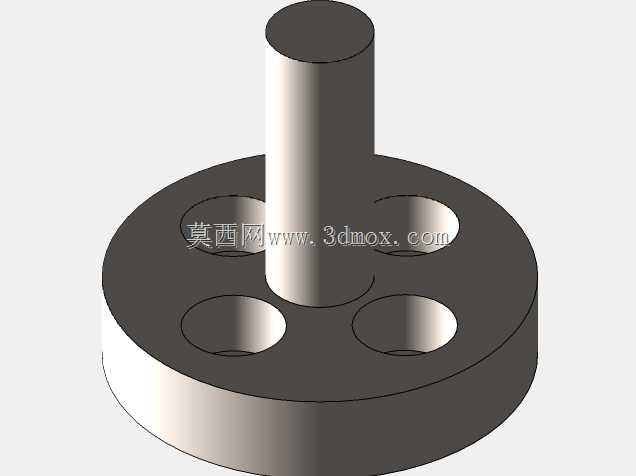

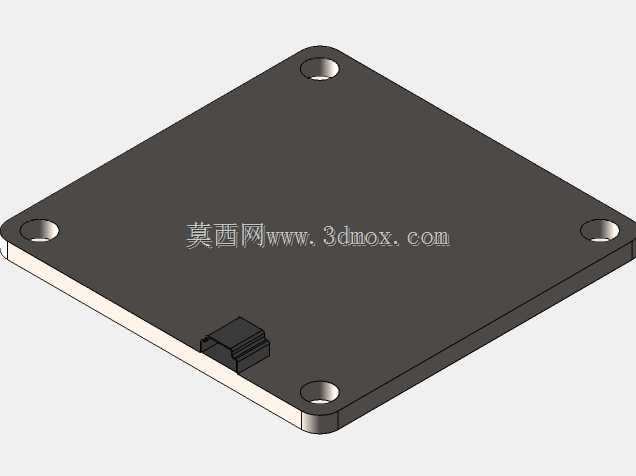

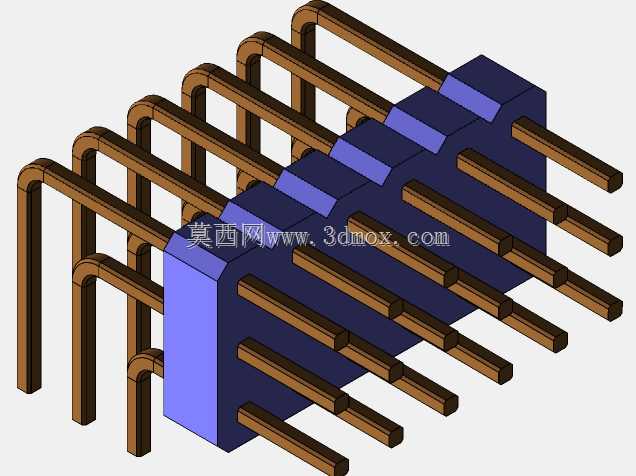

这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际需求展开，目前这类小型多旋翼设备，常被用于小范围场地航拍、电力线路近距巡检、农田苗情巡查、应急现场快速勘查等场景，不需要长航时大载重，但对悬停稳定性、结构抗振性、拆装便捷性有明确要求。从结构布局来看，采用X型机架排布，四个机臂从中心主机舱向外等角度延伸，这种布局的优势在于动力输出对称，飞控调参时的力矩平衡更容易实现，悬停时的姿态修正响应速度更快，相比十字型布局，前向飞行时的视野遮挡更小，适合搭载前置摄像模块执行拍摄任务。机臂采用镂空桁架式结构设计，在保证结构抗弯强度的前提下，尽可能削减了非必要的材料余量，降低整机自重，毕竟多旋翼设备的起飞重量直接影响续航时长与动力冗余，每减少一克无效重量，都能给有效载荷或者电池留出更多余量。机臂与中心舱的连接位置做了定位卡槽设计，日常收纳时可以快速拆卸机臂，减小收纳体积，外出作业携带时不需要占用过多装备空间，组装时依靠卡槽定位就能保证四个机臂的安装角度一致，不需要反复校准对称度，降低外场组装的调试难度。中心主机舱的上层预留了电池安装位，采用卡扣式固定结构，能够适配常规规格的锂聚合物电池，安装时可以快速卡紧，飞行过程中不会出现电池移位导致的重心偏移，舱体下层预留了飞控板、电调、信号接收模块的安装空间，各个模块的安装位都做了走线槽设计，避免动力线与信号线交叉缠绕产生信号干扰，同时走线槽的限位作用可以防止飞行振动导致的接线松脱。动力安装位位于每个机臂的末端，设计了标准的电机安装孔位，适配常用的小型无刷电机，电机座与机臂的连接位置做了加厚处理，抵消电机高速转动带来的振动传导，避免振动传递到中心舱影响飞控传感器的采样精度，也能减少航拍画面的果冻效应。起落架采用轻量化的支脚设计，安装在机臂靠近中心舱的位置，高度预留了足够的空间，既可以保护下方挂载的摄像模块不直接接触地面，也不会在起飞降落时因为地面杂草、小碎石影响旋翼气流。整机的安装边界控制在紧凑的尺寸范围内，适合在狭窄空间内穿行作业，比如厂房内部巡检、楼宇间近距拍摄时，不会因为尺寸过大出现碰撞障碍的问题，结构件的连接位置都做了圆角过渡，没有尖锐棱角，外场作业搬运时不会划伤操作人员，也能减少碰撞时的应力集中，提升结构的抗冲击能力。在设计思路上，没有追求过度复杂的集成结构，而是优先考虑外场使用的维护便捷性，单个机臂或者电机出现损坏时，可以单独拆卸更换，不需要更换整个机架，降低日常使用的维护成本，各个结构件的壁厚设计兼顾了强度与重量，采用常用的工程塑料加工即可满足使用要求，不需要特殊的高端加工工艺，小批量制作的成本可控。
