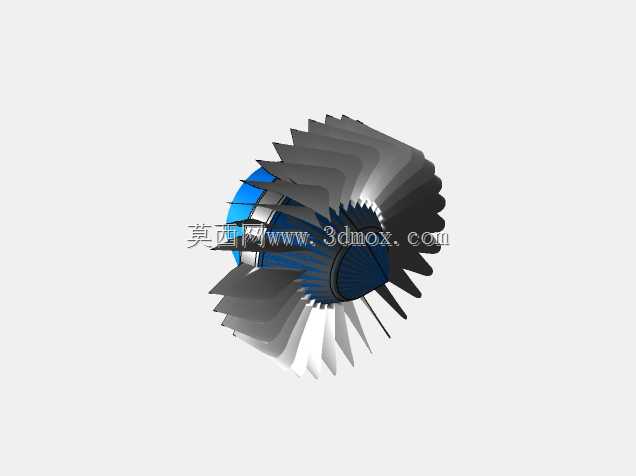

航空类弯叶片离心风机结构设计

这类弯叶片叶轮结构，是航空环控系统、地面通风引气设备里的核心做功部件，日常做结构选型时，首先要匹配安装边界的约束——这类叶轮的径向尺寸通常适配对应风道的通流截面，轴向安装长度要预留与电机轴伸的配合余量，轮毂端的轴孔公差要和驱动轴的配合等级匹配，键槽位置需要对应输出轴的键位做周向定位，避免运转时出现打滑偏移。

从实际用途来看，弯叶片构型相比直叶片，能在相同转速下获得更高的风压输出，气流沿叶片曲面流动时的分离损失更小，运转过程中的气动噪声也更低，不管是航空机载的环境控制系统，还是工业场景的高压引风、物料气力输送环节，这类构型的风机都能适配更宽的工况区间，不会因为入口气流的小幅波动出现性能陡降。

设计过程中采用GSD曲面建模思路，首先要确定叶片的进出口安装角，根据目标风量风压参数计算叶型的中弧线曲率，弯掠角度的设定要兼顾气动效率和结构强度，叶片根部与轮毂的过渡区域要做圆角处理，避免应力集中导致的疲劳失效，叶片前缘做小圆角修型，降低气流入口的冲击损失，尾缘则根据加工工艺要求做等厚度或者渐薄处理，保证气流流出时的均匀性。

实际装配时，要注意叶轮的动平衡等级，这类多叶片结构需要在端面上做去重或者配重处理，满足高速运转时的振动限值要求，安装时与风道壳体的径向间隙要控制在合理范围，间隙过大会导致回流损失降低效率，间隙过小则容易出现运转碰擦故障。叶片的曲面光滑度会直接影响气动性能，建模时要保证曲面的G2连续，避免出现局部的折棱或者凸起，减少气流在叶道内的涡流损失。

在航空场景应用时，这类叶轮还要考虑轻量化要求，在保证结构强度的前提下优化轮毂和叶片的壁厚，降低整体转动惯量，提升驱动响应速度，同时材料选型要匹配使用环境的温度、耐腐蚀要求，不同应用场景下的叶片厚度、弯掠角度都会做针对性调整，比如高压工况下会适当增加叶片根部厚度，大流量工况则会调整叶道的通流宽度，保证气流在叶道内的流速处于合理区间。
