水陆两栖飞机浮子结构设计

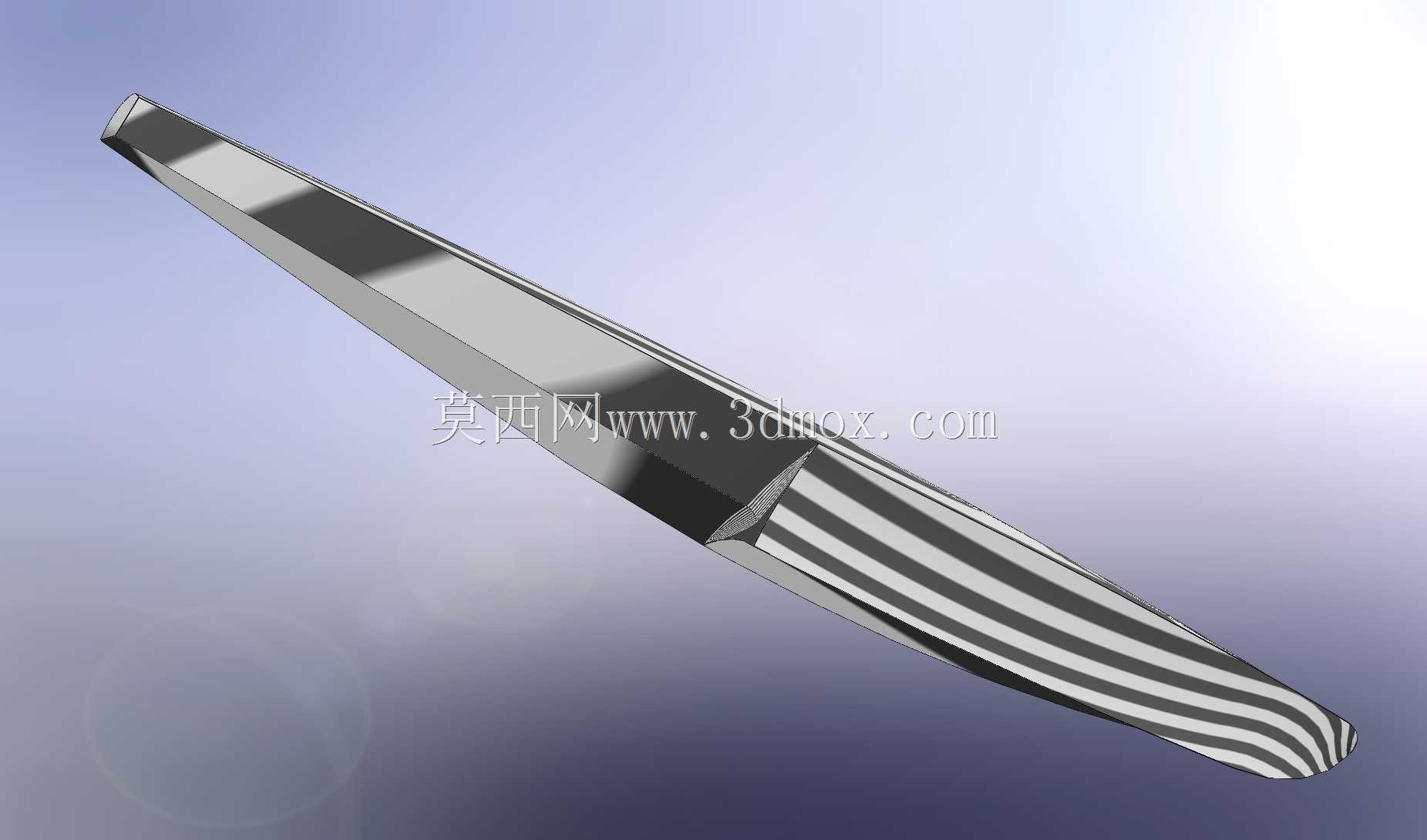

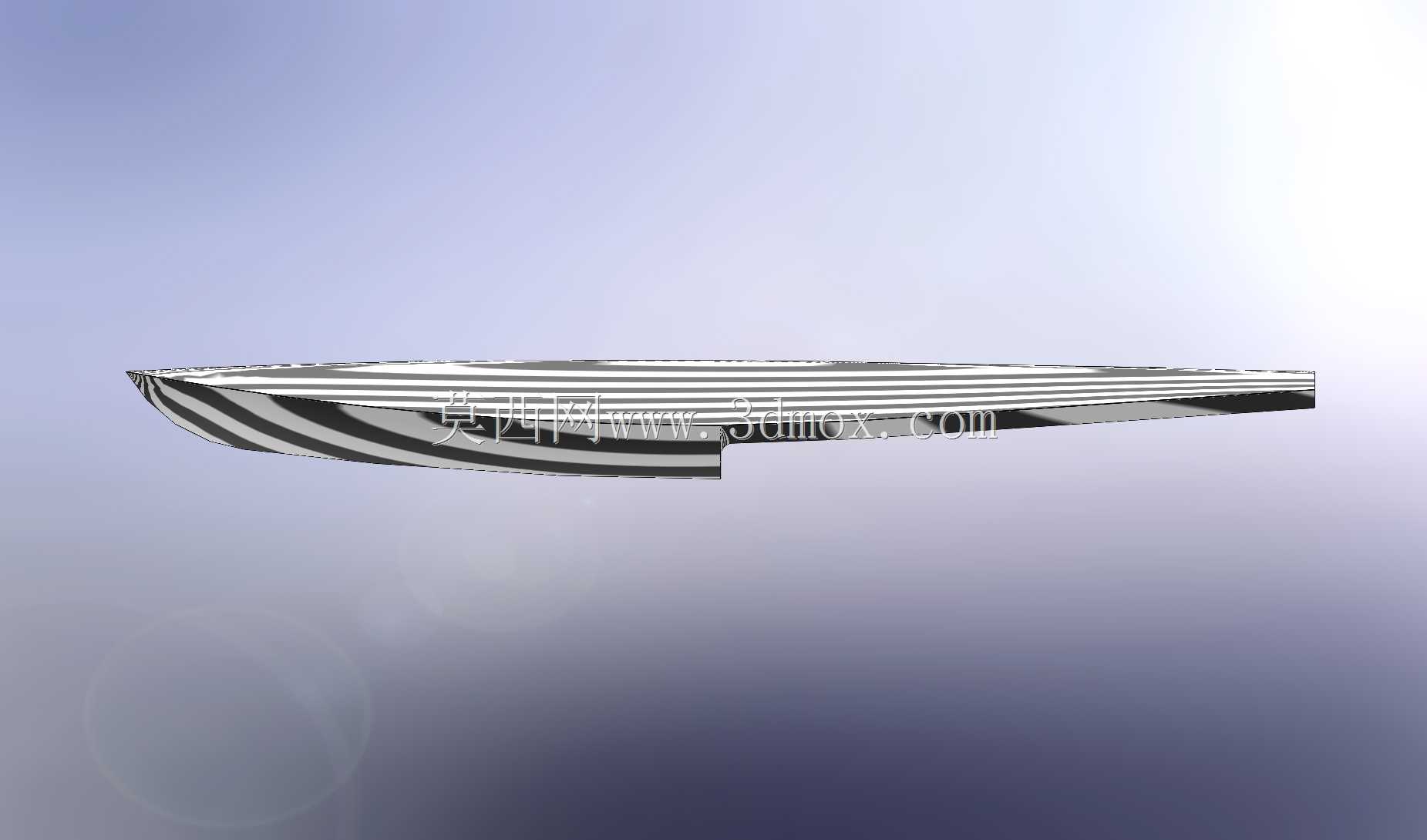

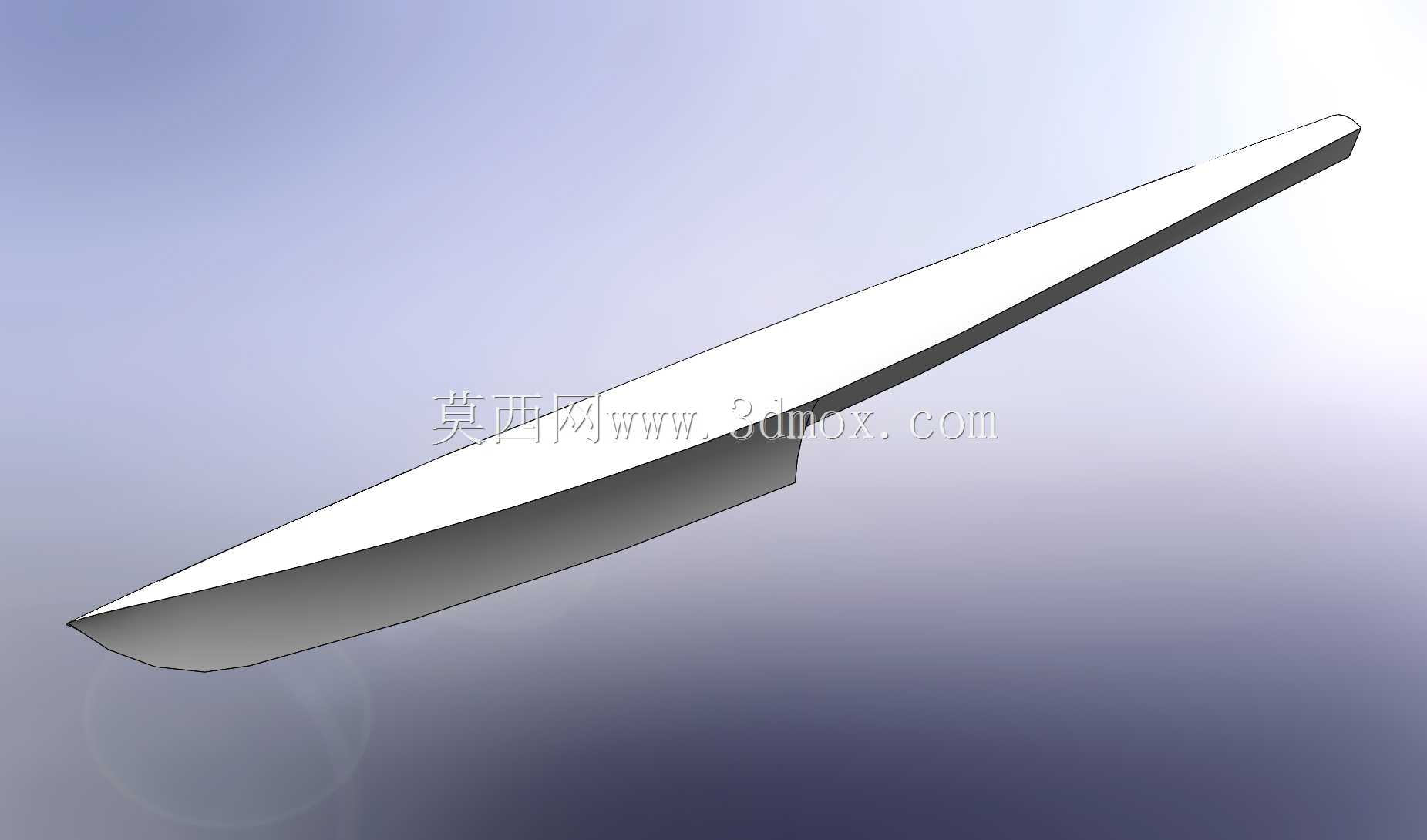

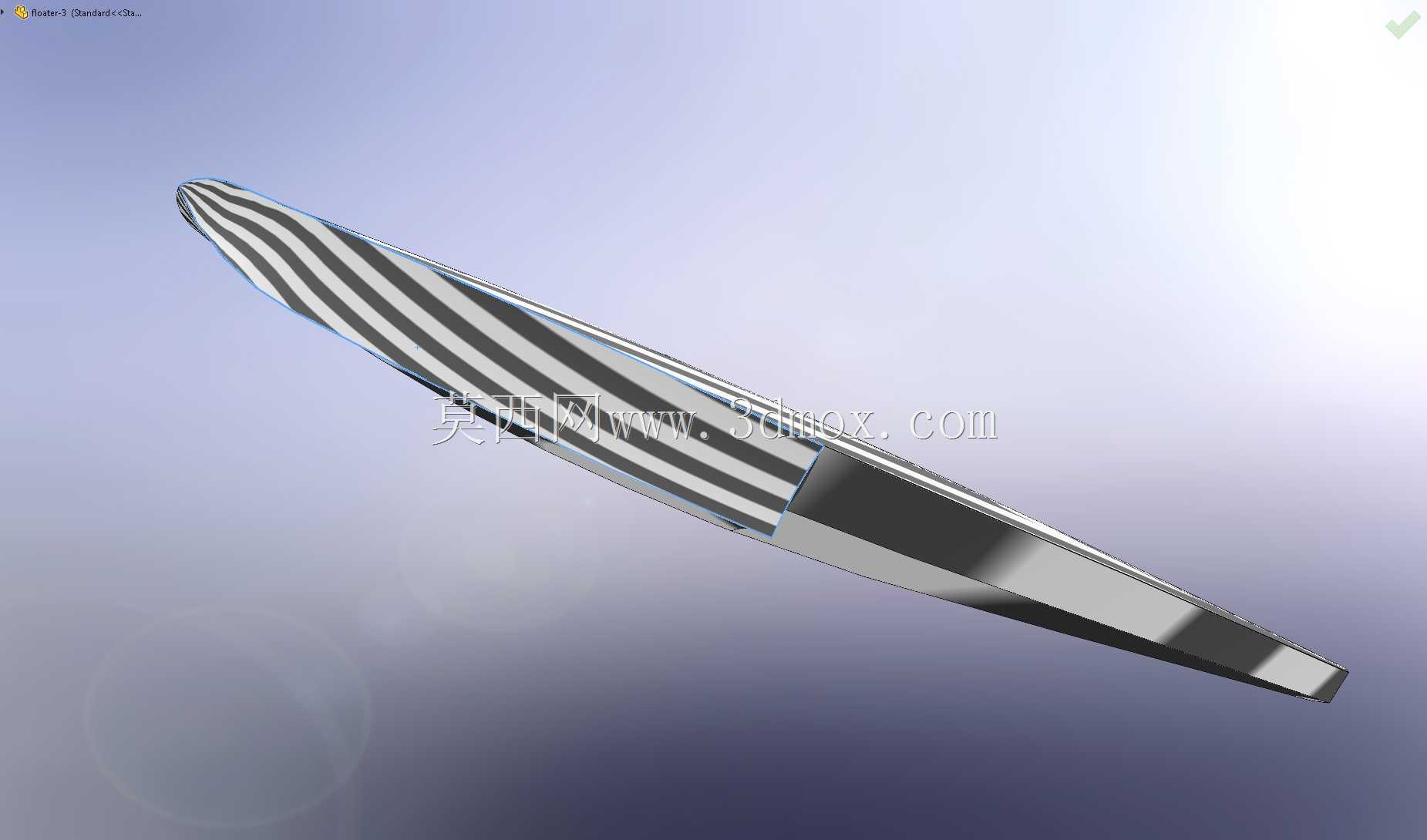

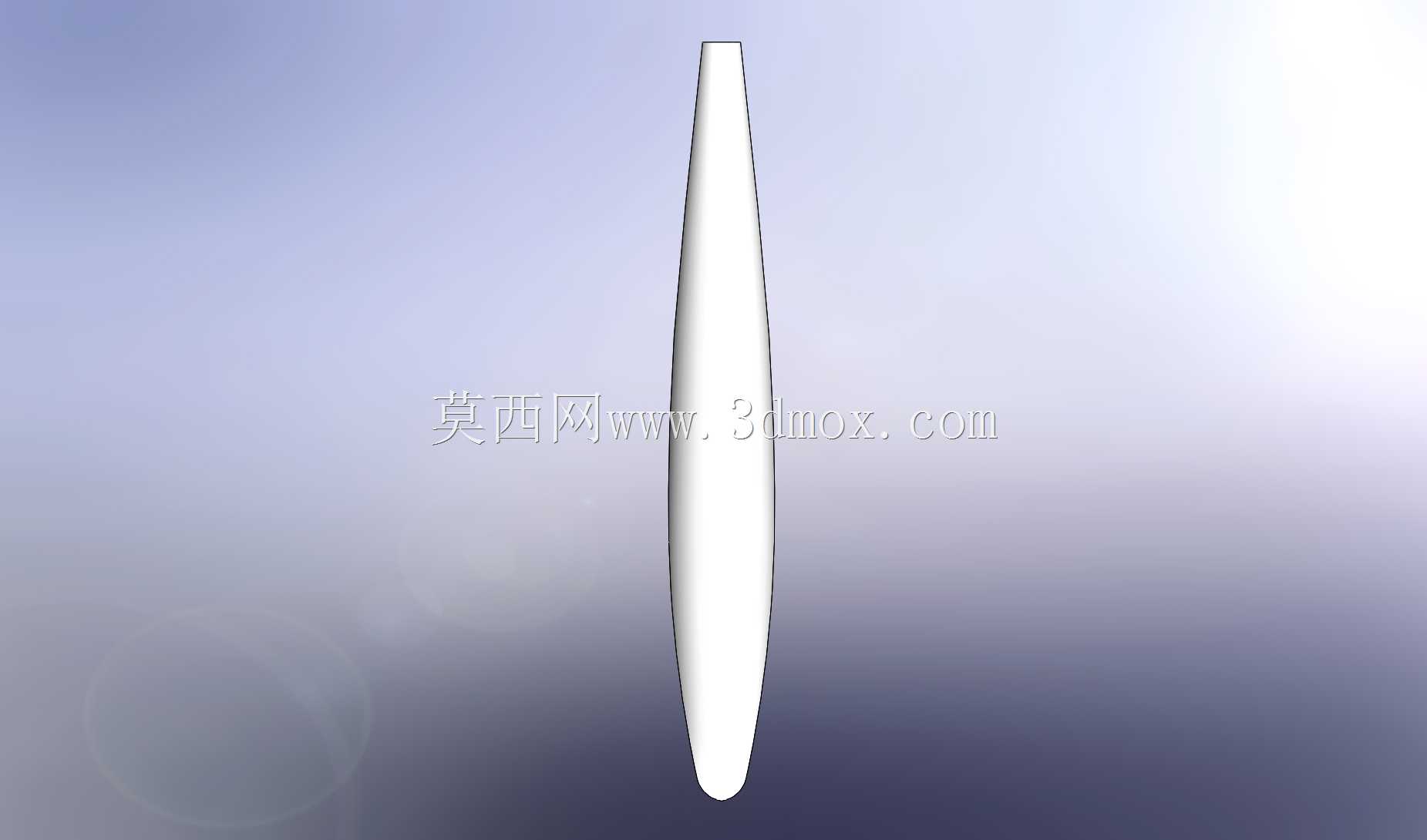

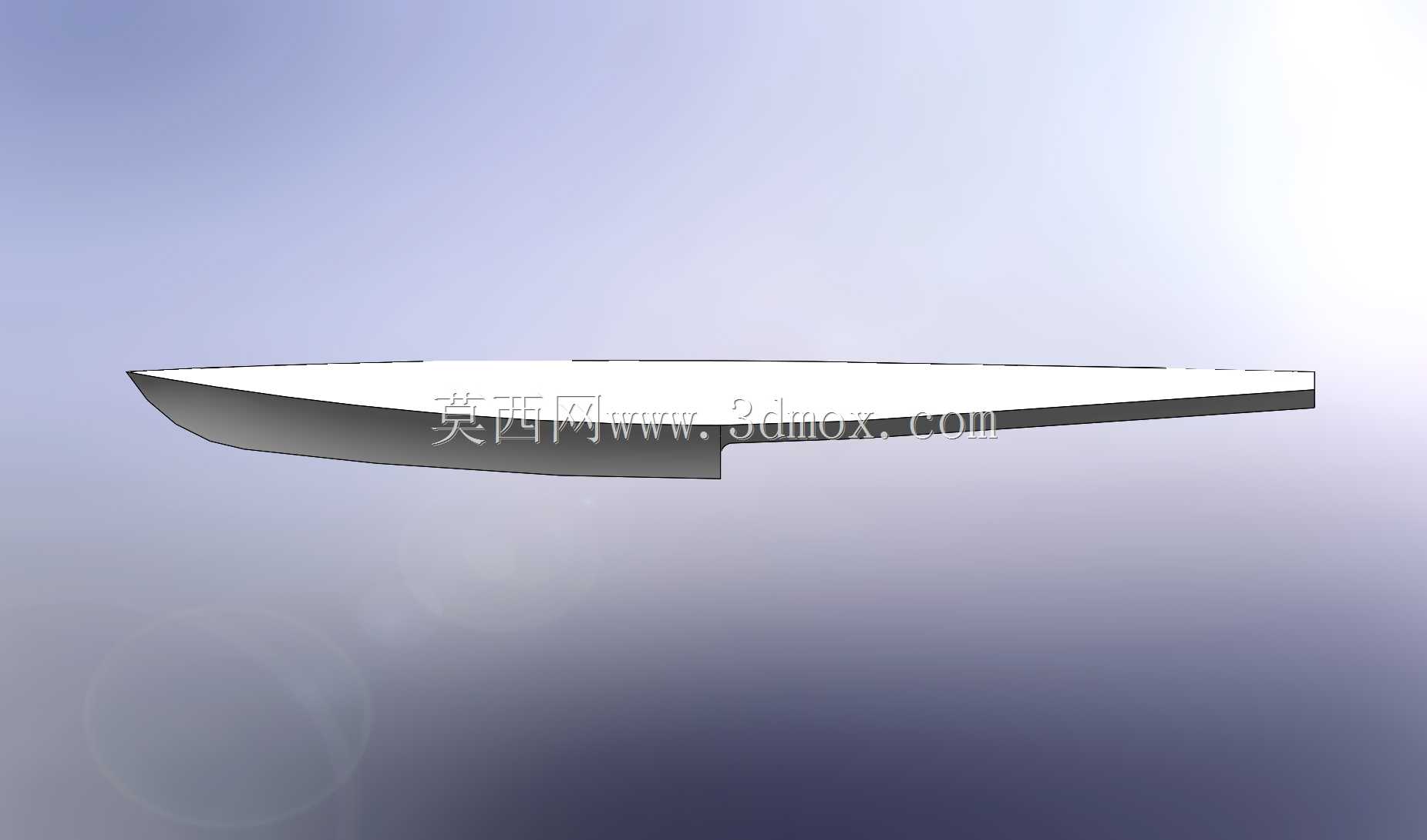

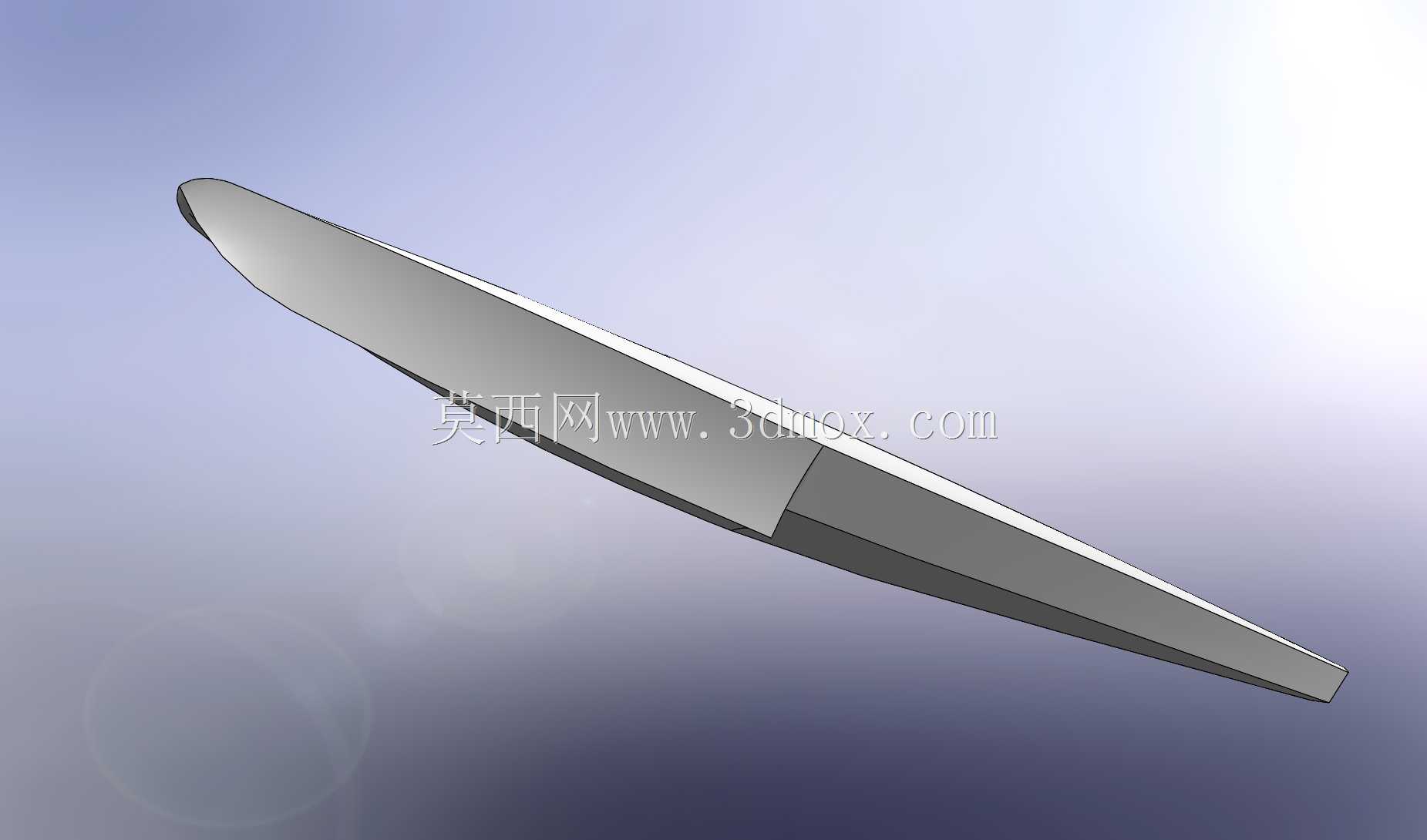

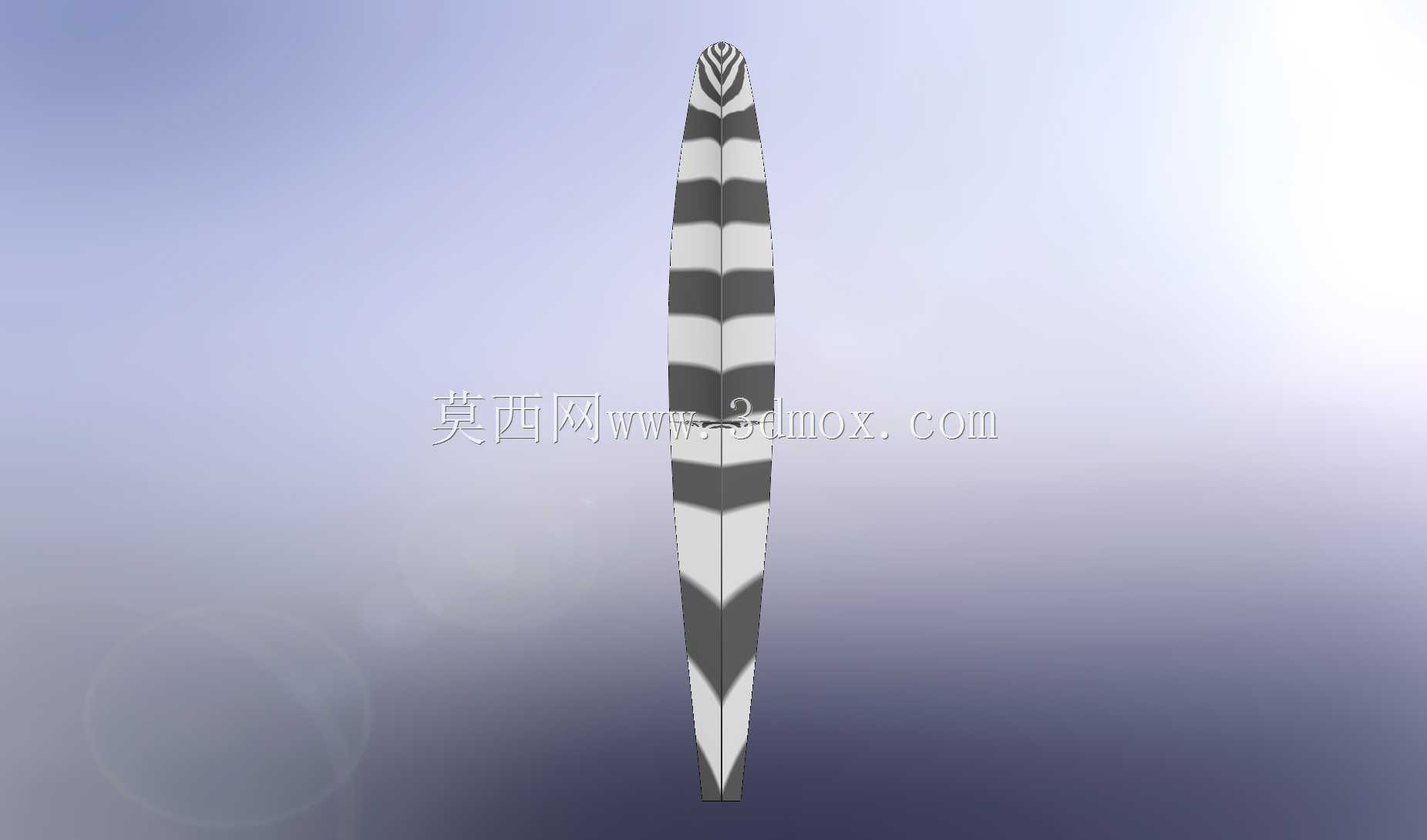

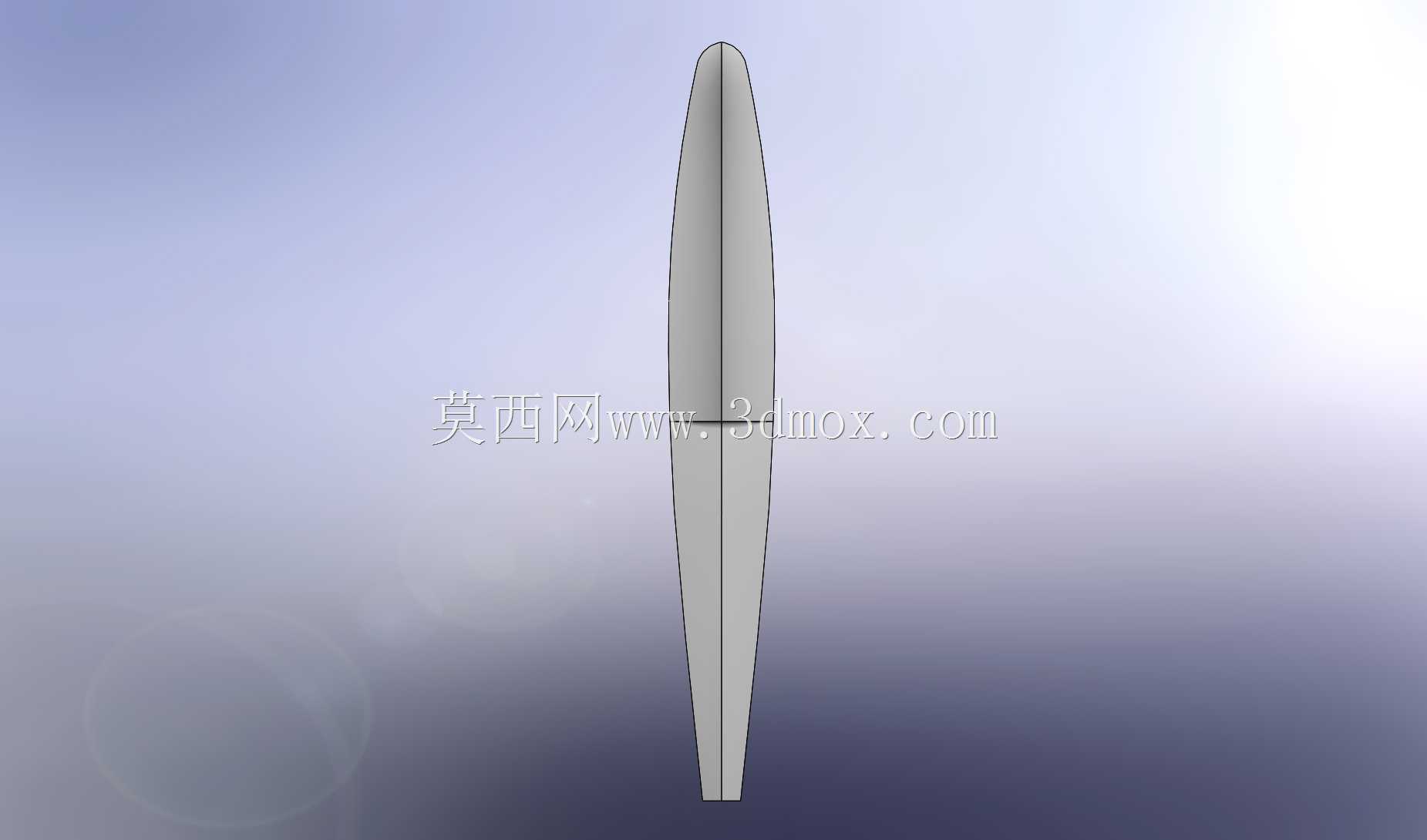

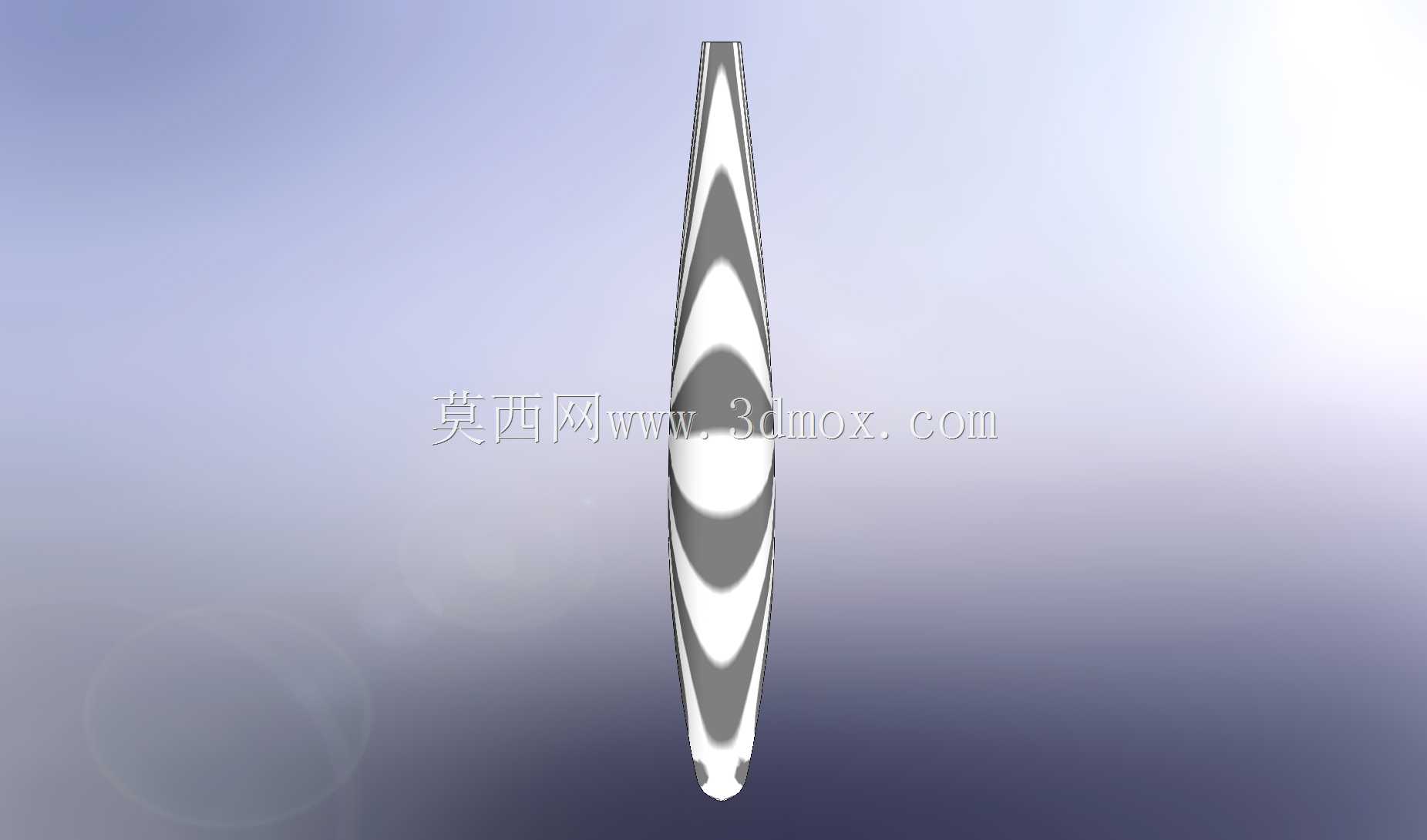

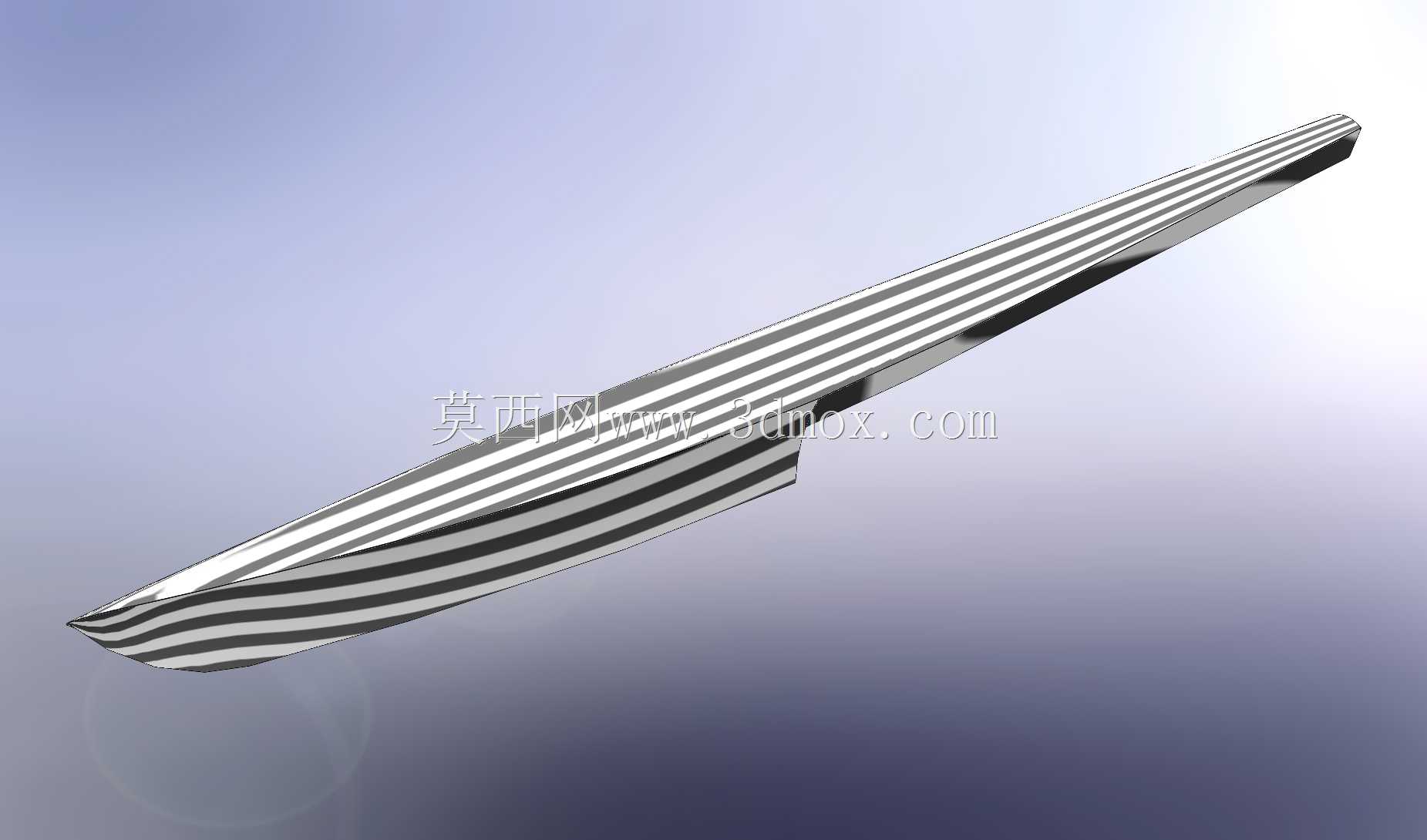

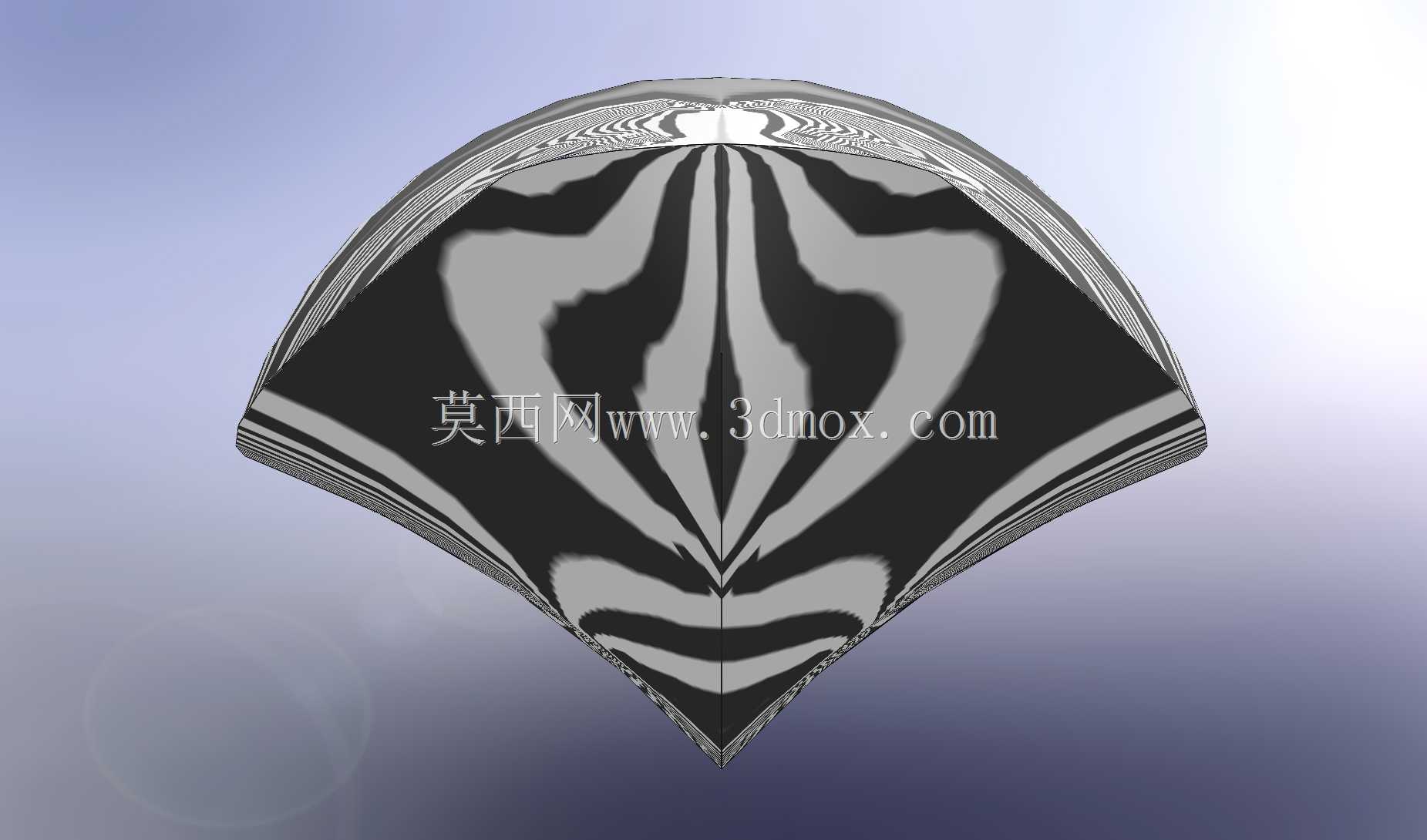

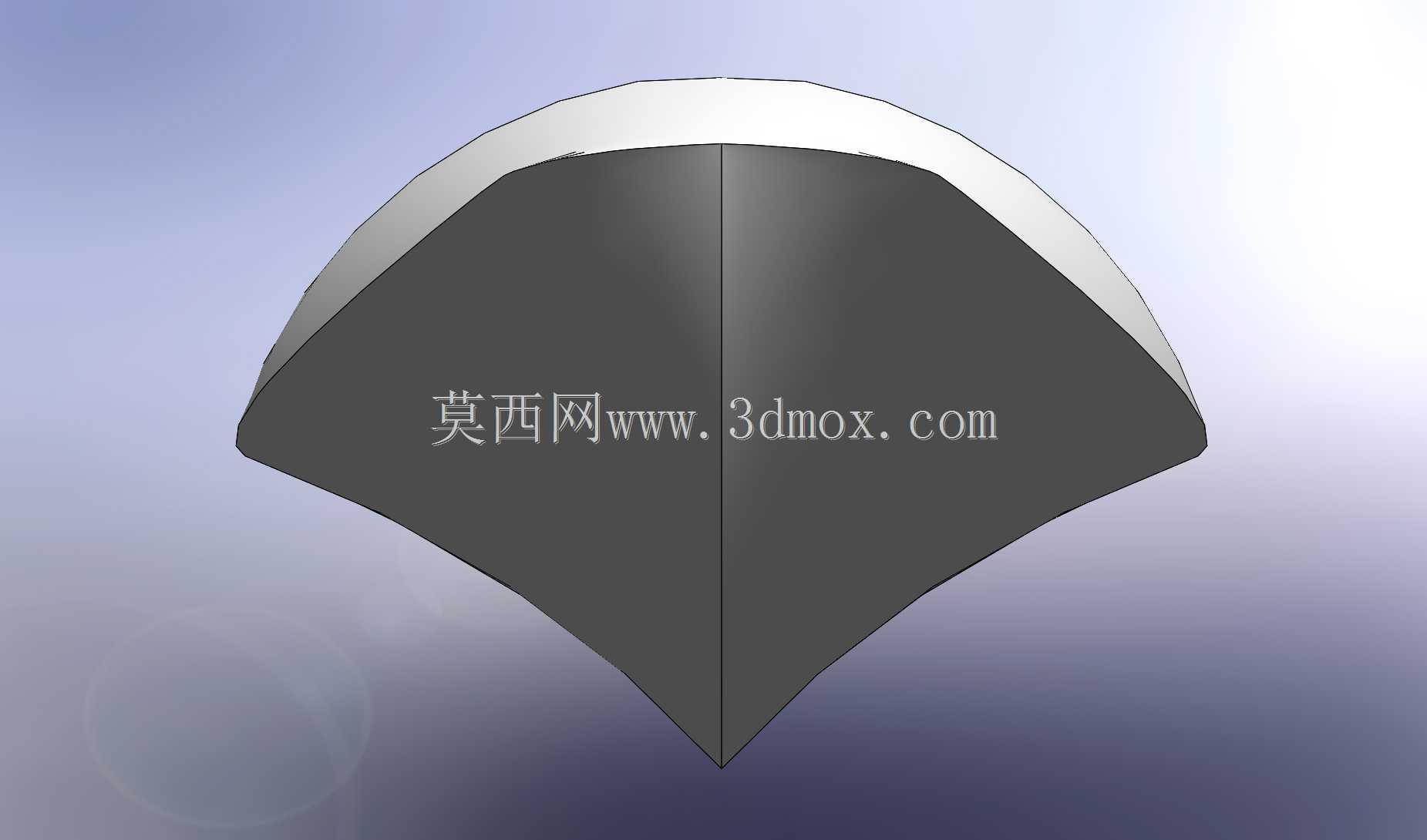

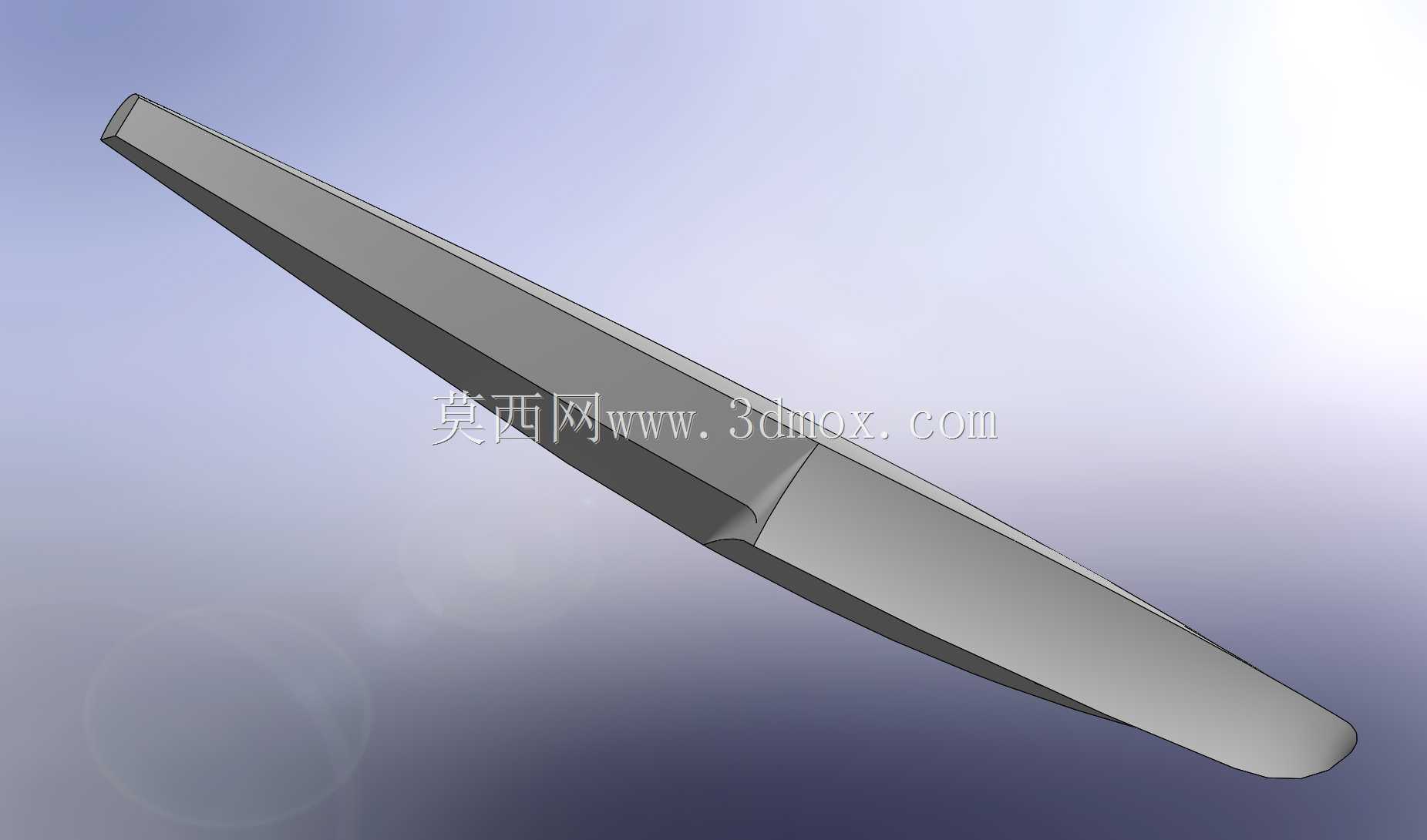

在水陆两栖飞行器的结构设计体系中，水面支撑浮子是决定水面起降安全性、滑行稳定性的核心部件，不同于常规陆基起降飞行器的起落架结构，这类浮子需要同时兼顾水面滑行时的流体力学特性、空中飞行时的气动阻力控制，以及着水冲击阶段的结构强度冗余。本次设计的浮子结构采用细长流线型修形方案，整体截面从首部的圆弧导边逐步过渡到中后段的楔形收窄，首部做了微翘处理，能够在水面高速滑行时快速抬升首部，避免高速航行时出现埋首风险，同时降低滑行阶段的兴波阻力。从安装边界来看，浮子上表面预留了与机翼下表面连接的安装平面，安装点位沿浮子纵向重心分布区间排布，能够将着水冲击载荷均匀传递到机翼主承力结构上，避免局部应力集中导致的结构失效。在功能特性层面，该浮子除了提供水面静浮力支撑整机重量外，侧面的斜切修形能够在飞行器水面转向时提供足够的侧向阻尼，减少侧翻风险，底部的平直段设计可以在滑行阶段形成稳定的水动力支撑面，帮助飞行器快速达到离水速度。设计过程中优先控制了浮子的长细比，在保证内部容积满足浮力储备要求的前提下，尽可能压缩横截面最大宽度，减少飞行过程中的寄生阻力，浮子尾部做了尖锐收边处理，能够避免气流在尾部形成大范围涡流，降低飞行阶段的压差阻力。从实际应用场景出发，这类浮子主要适配小型轻型水陆两栖飞机，可满足内陆湖泊、平缓水库等封闭水域的起降需求，结构设计上预留了内部密封舱空间，既可以作为浮力储备舱，也可根据改装需求加装小型任务设备，浮子外表面的连续曲面设计能够减少水面杂物的附着，降低日常维护的清理难度。在建模过程中，曲面过渡全部采用G2连续处理，避免曲面出现折线棱边，既能够减少水流与气流经过时的紊流产生，也能降低结构表面的应力集中系数，提升部件的疲劳寿命。
