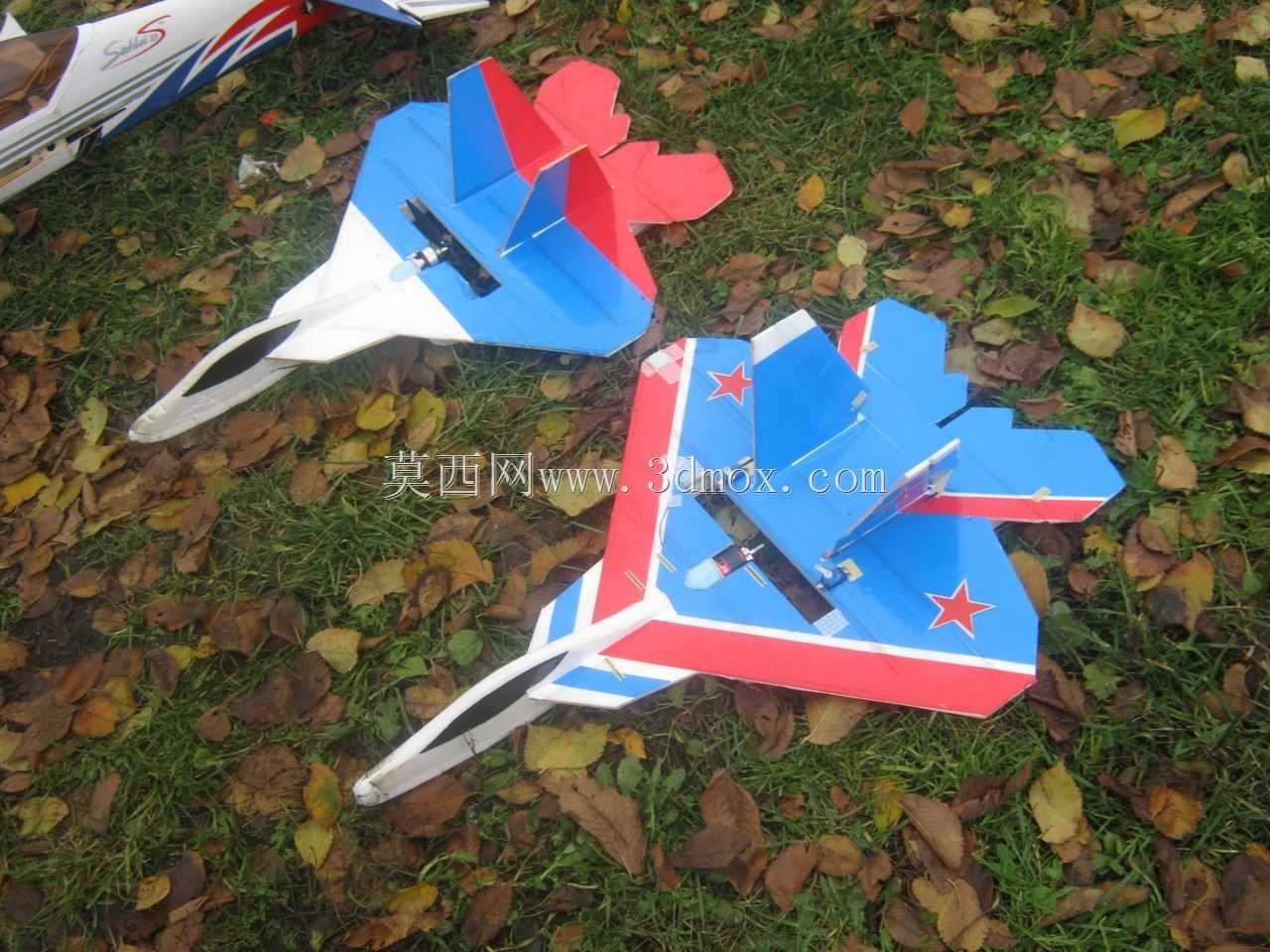

F-22猛禽像真航模飞机结构设计

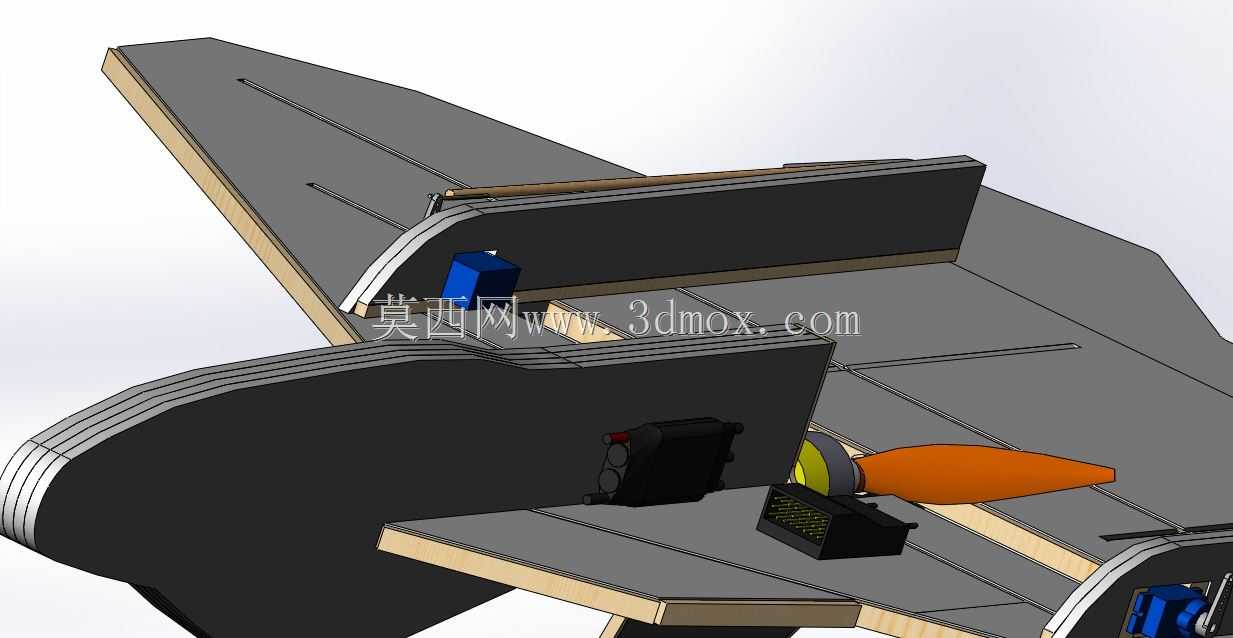

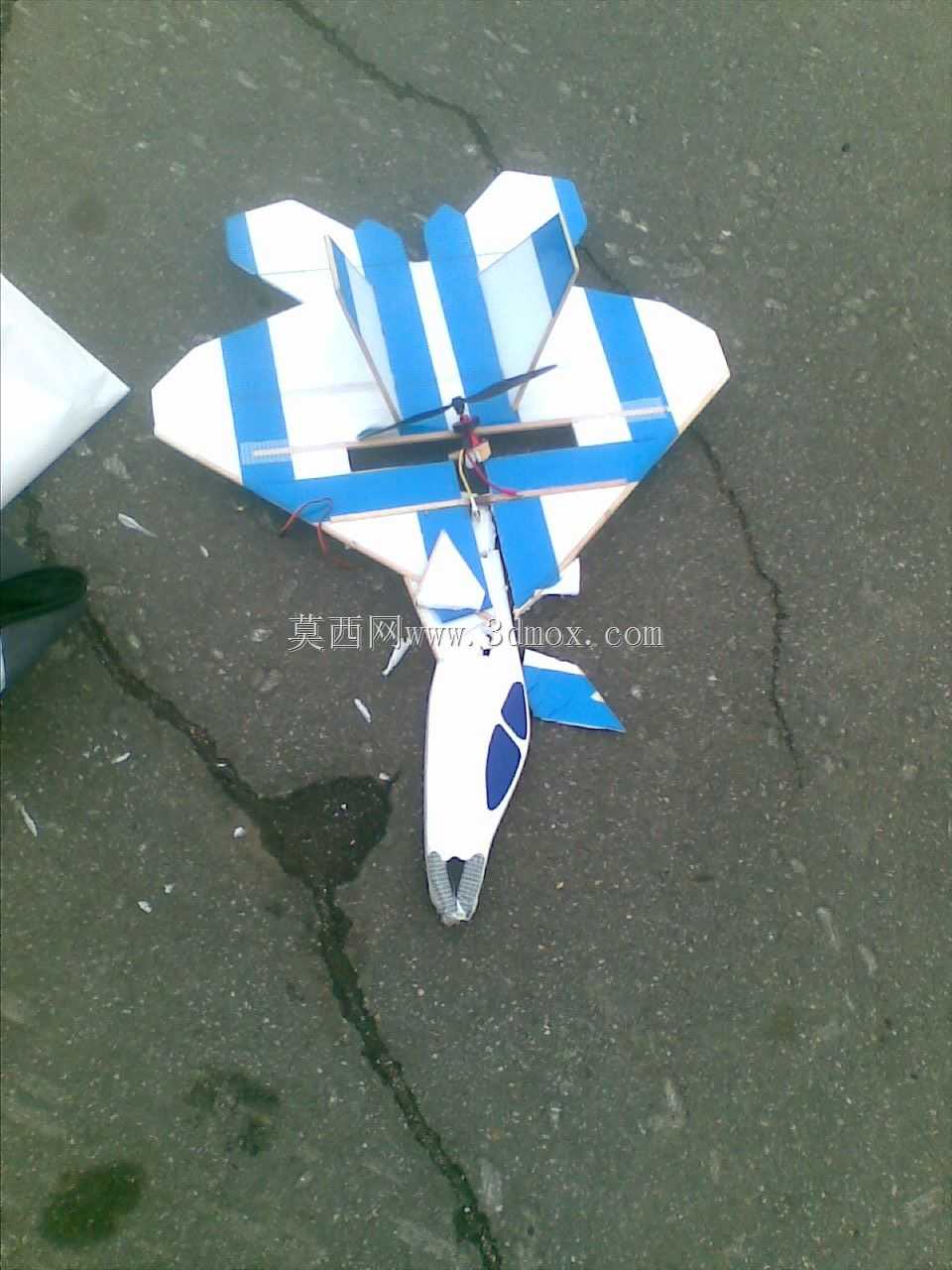

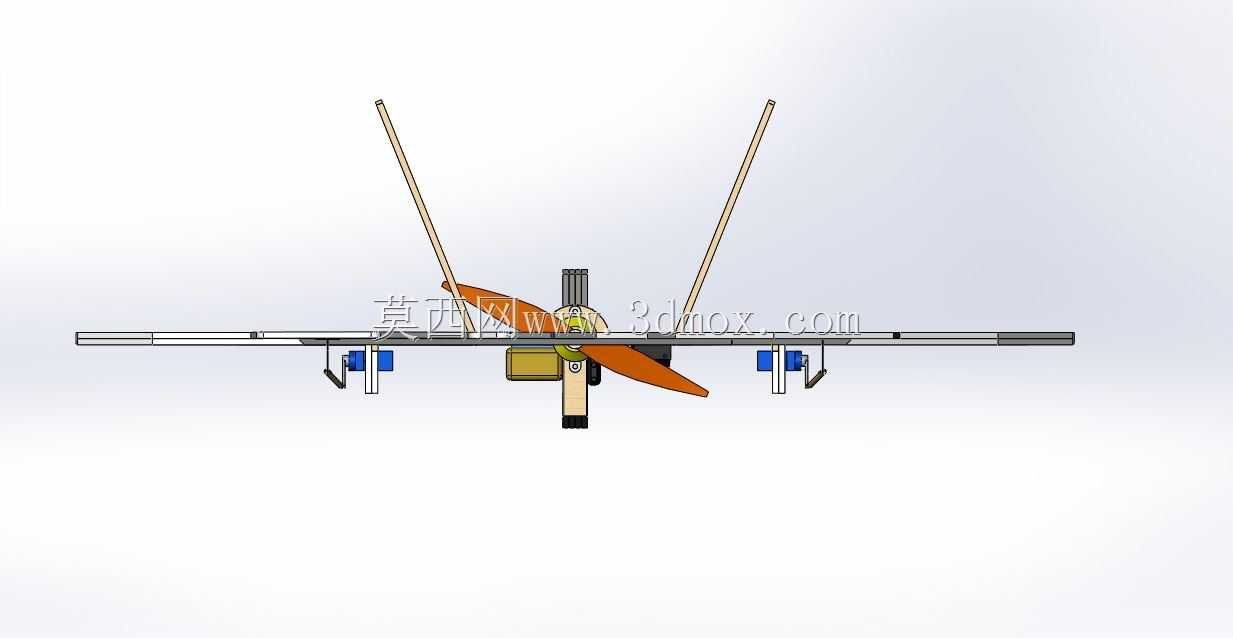

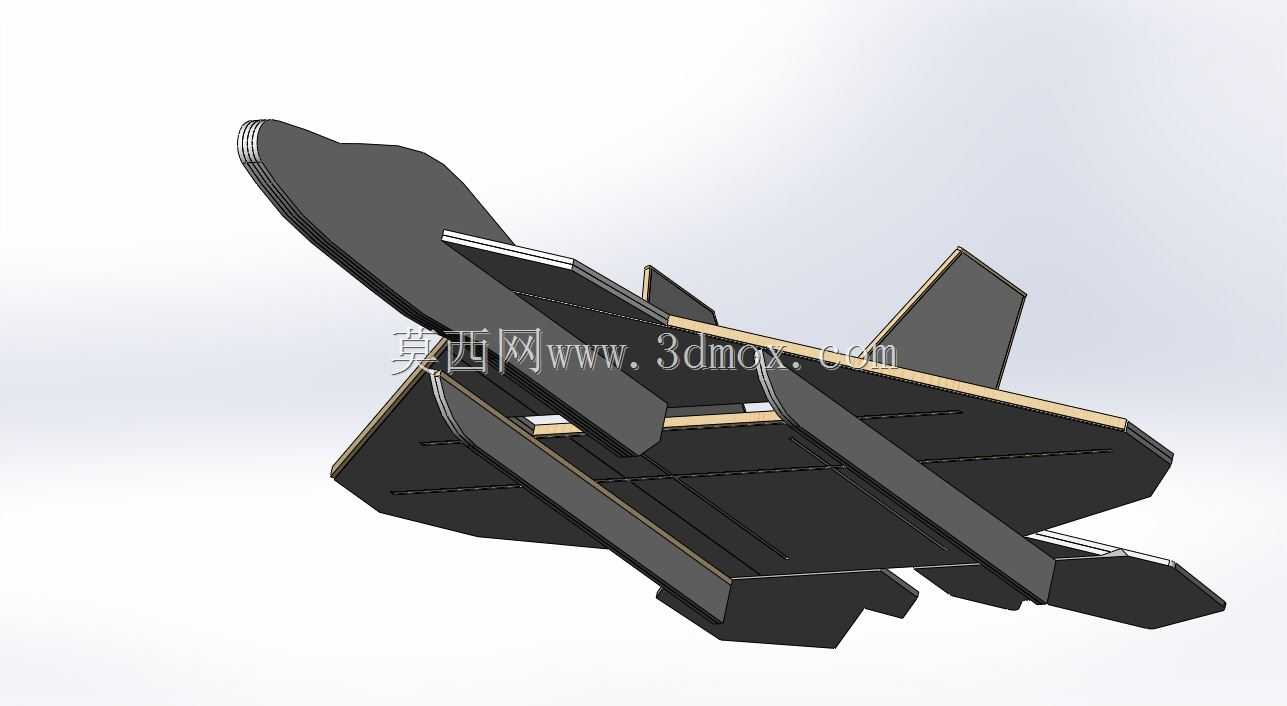

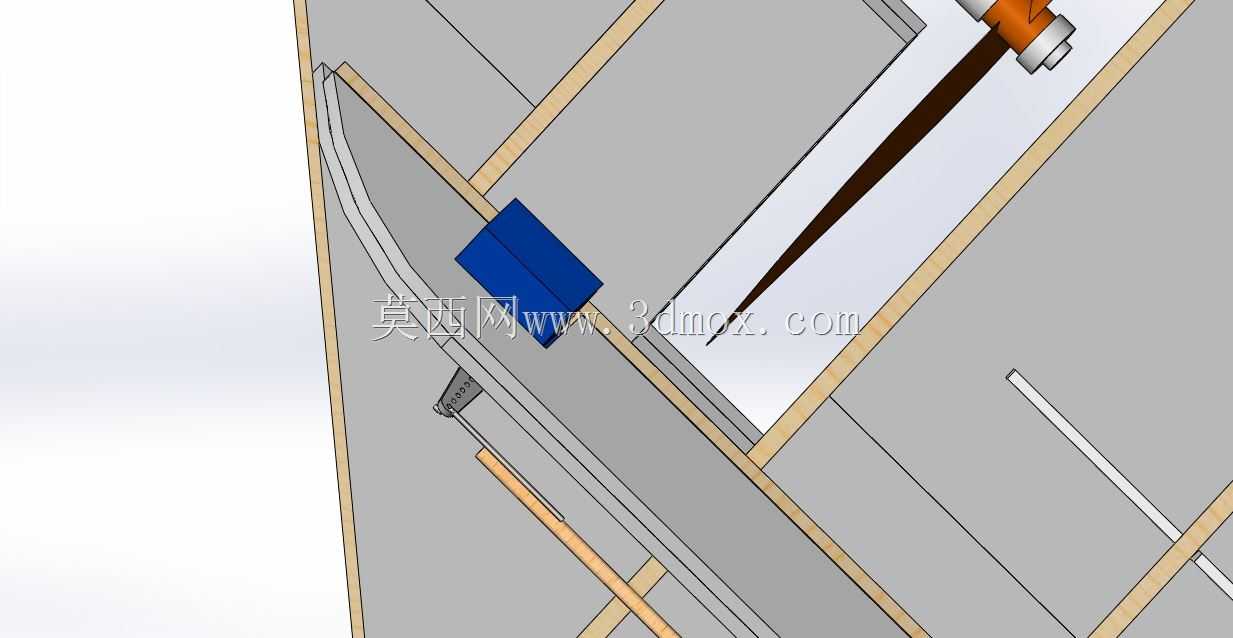

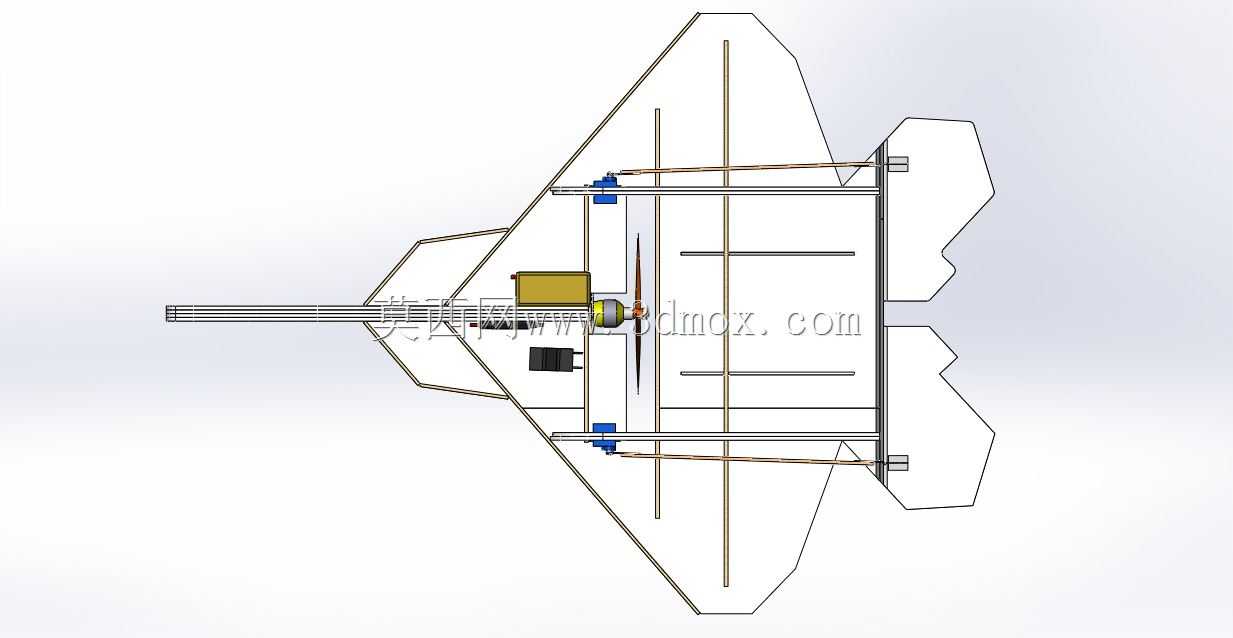

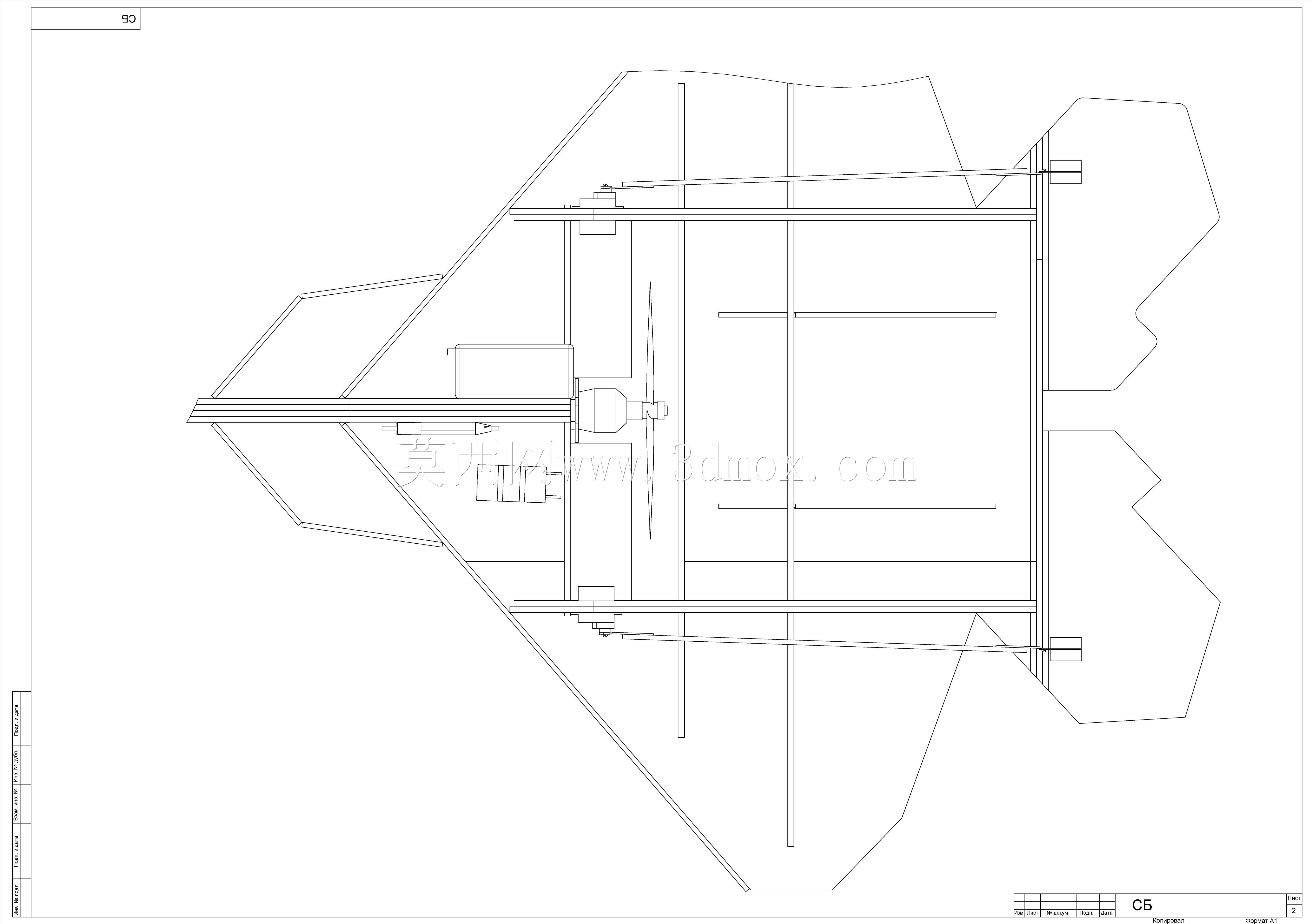

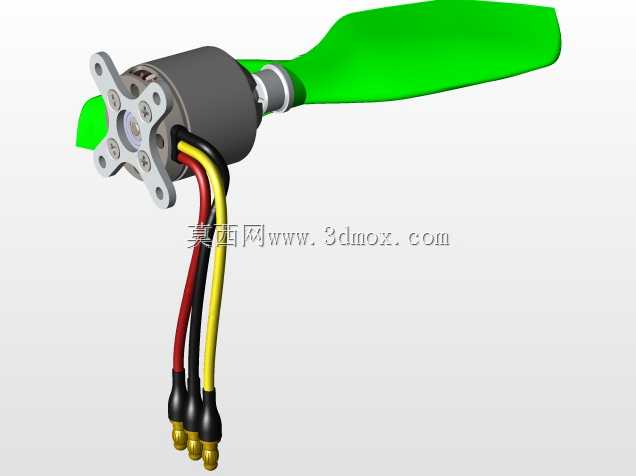

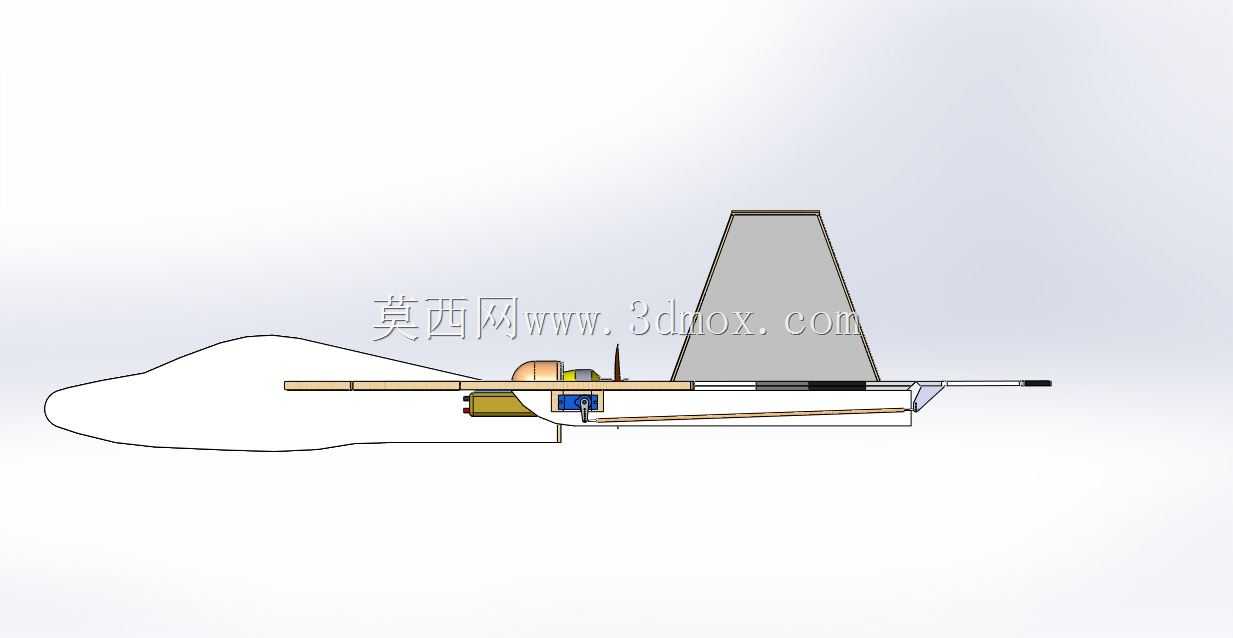

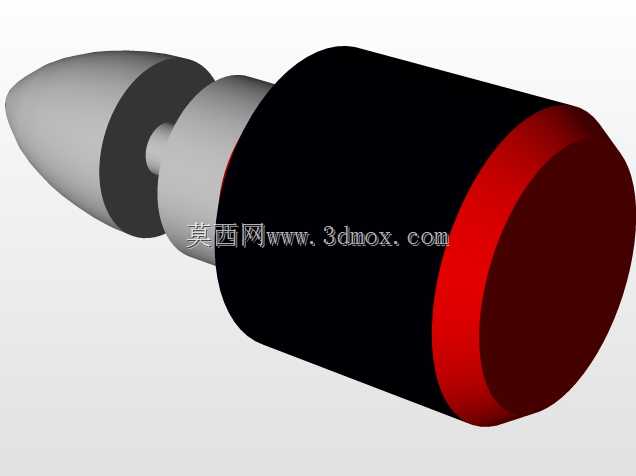

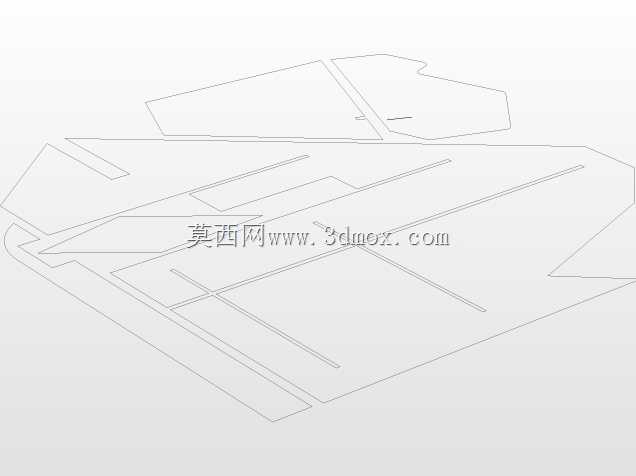

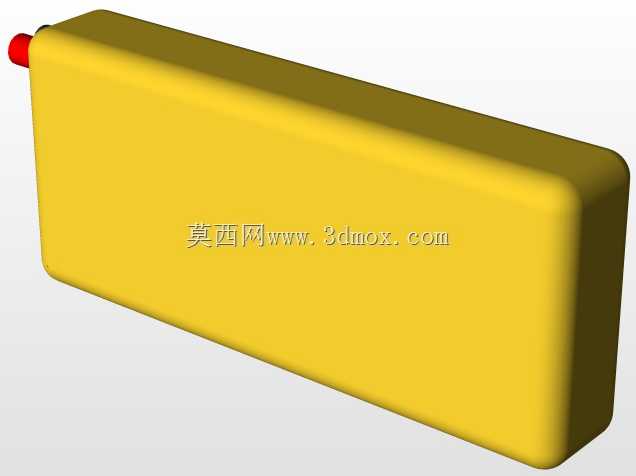

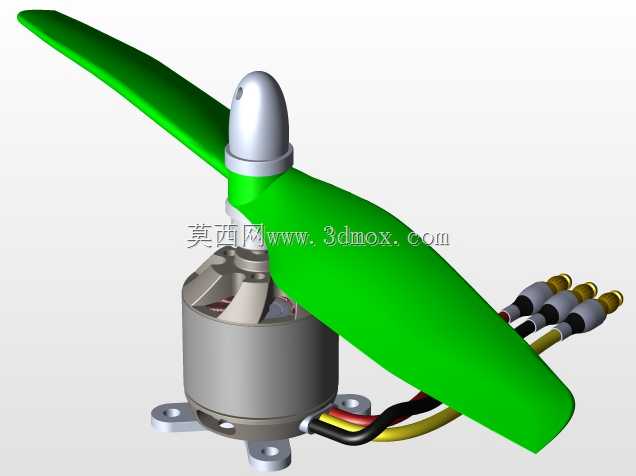

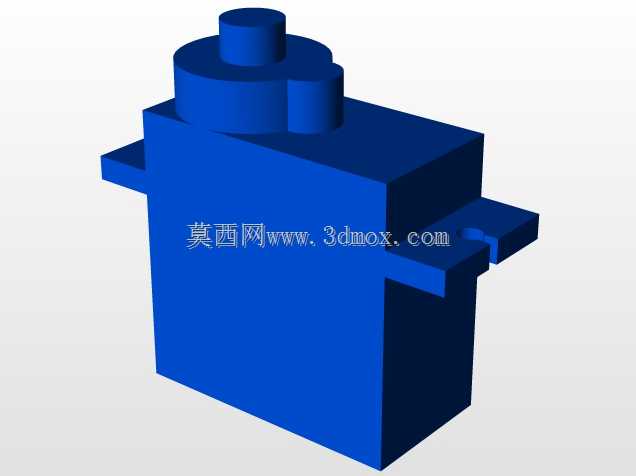

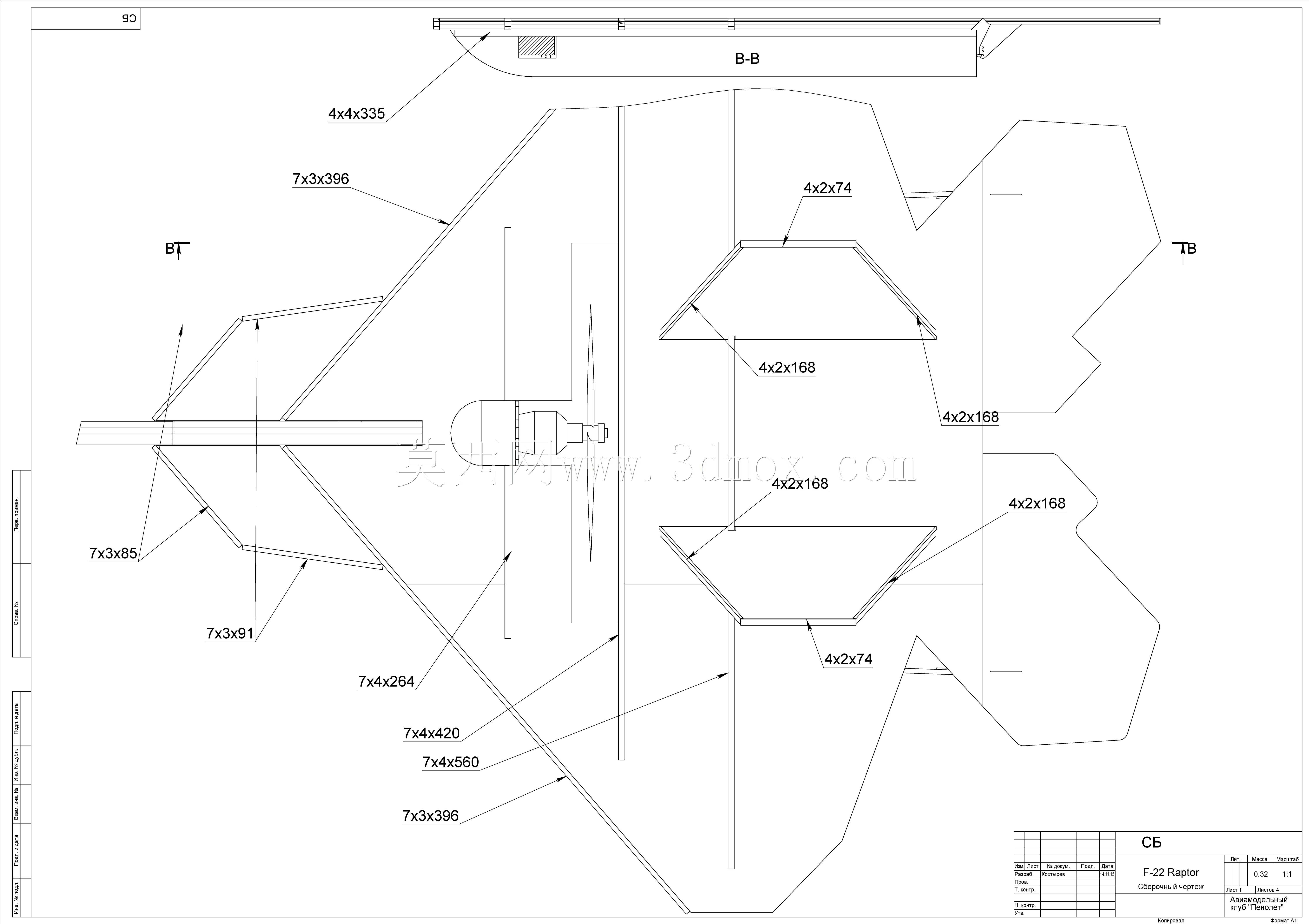

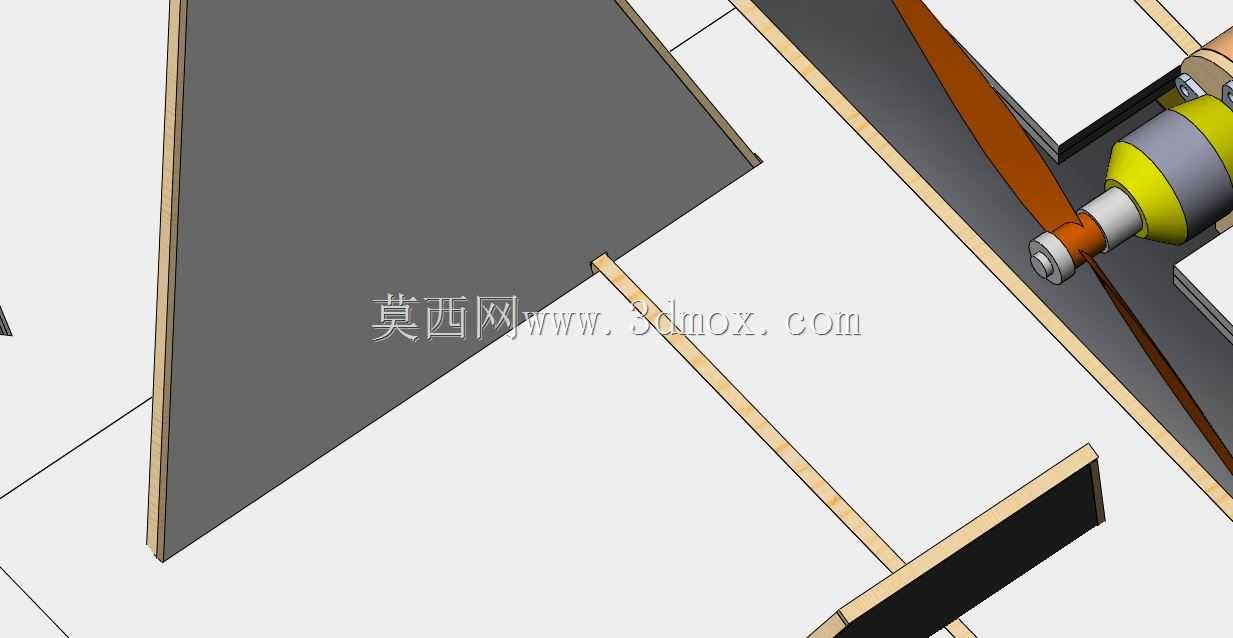

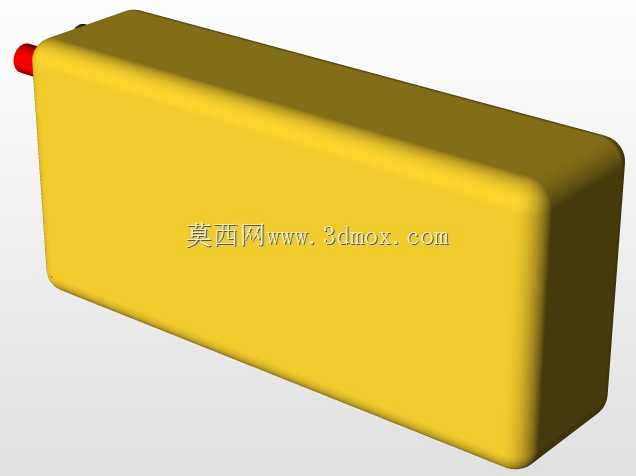

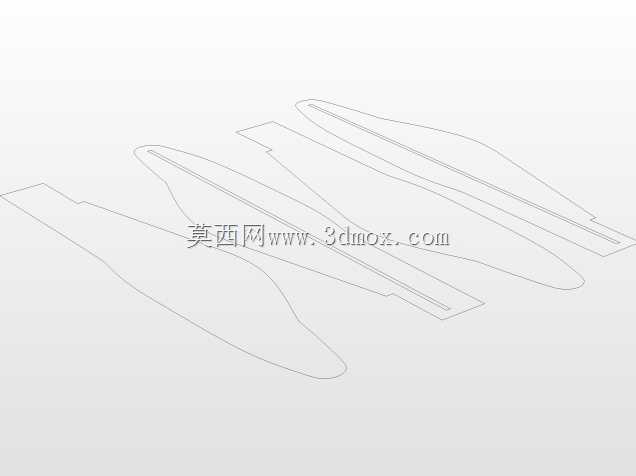

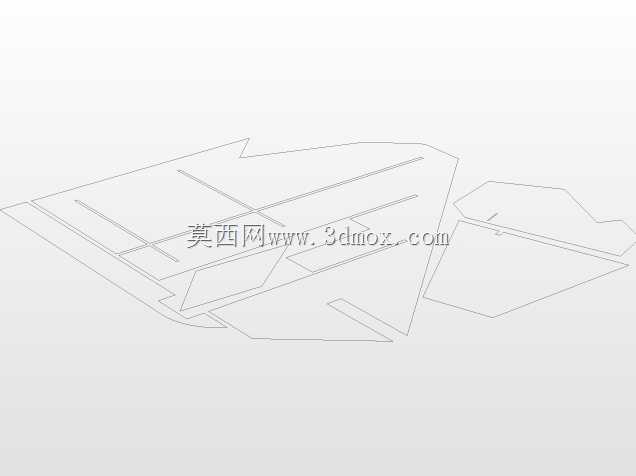

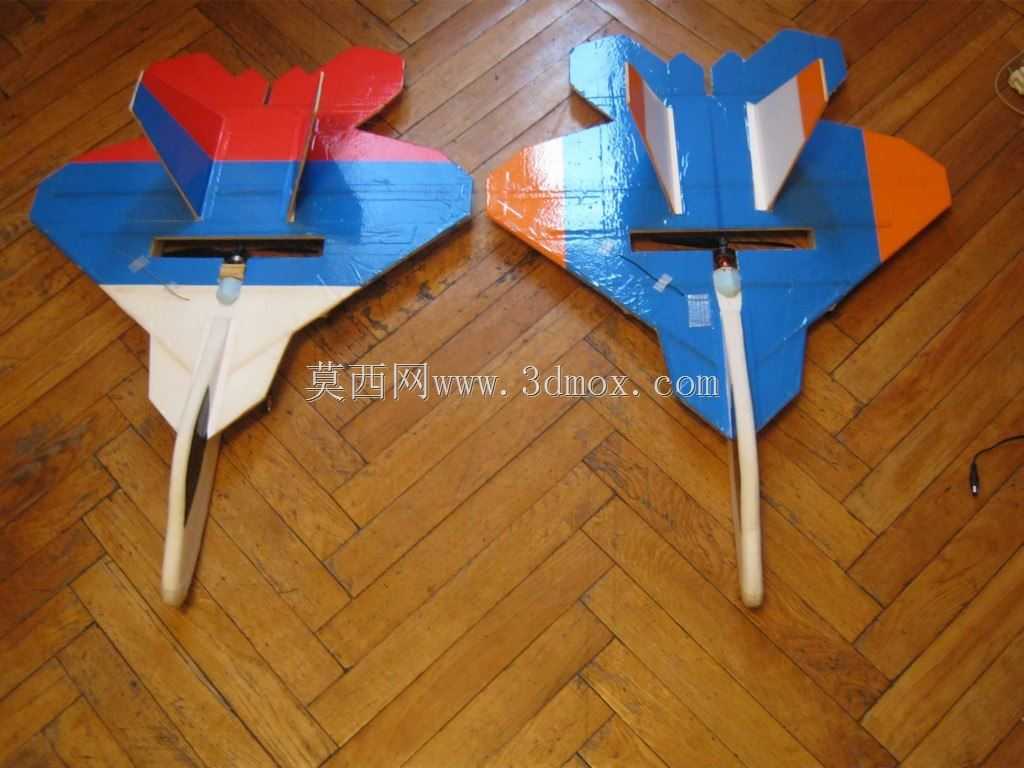

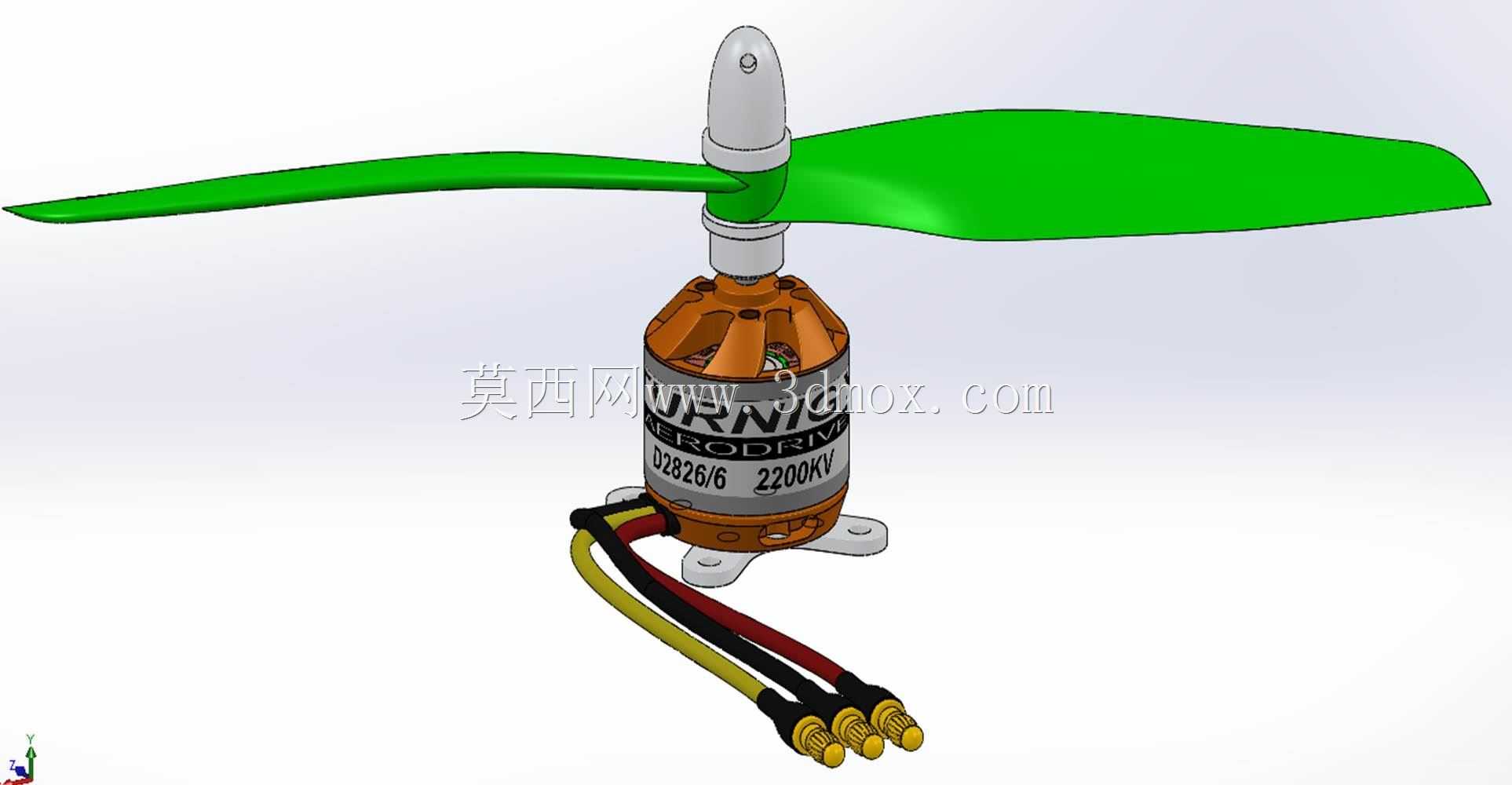

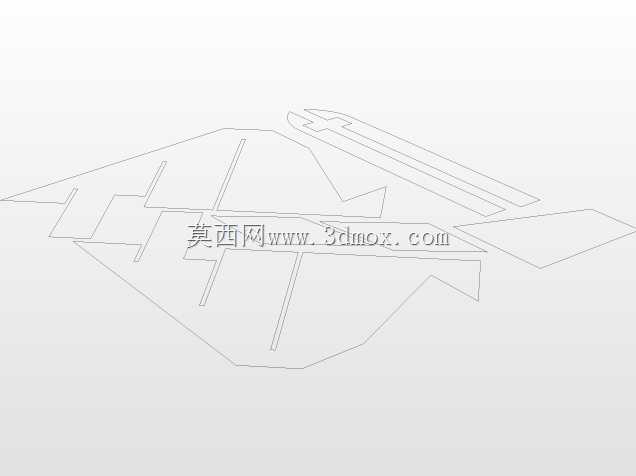

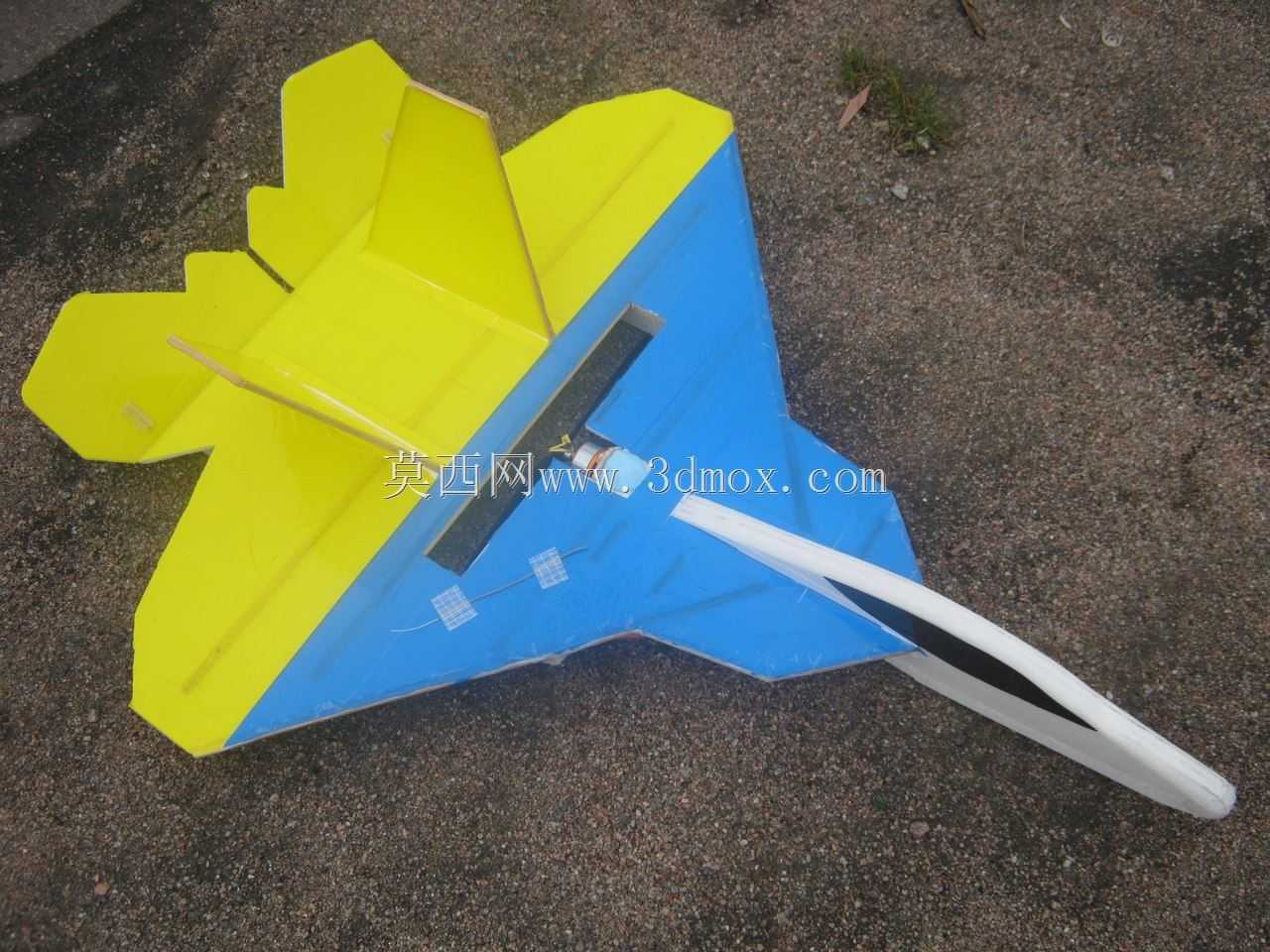

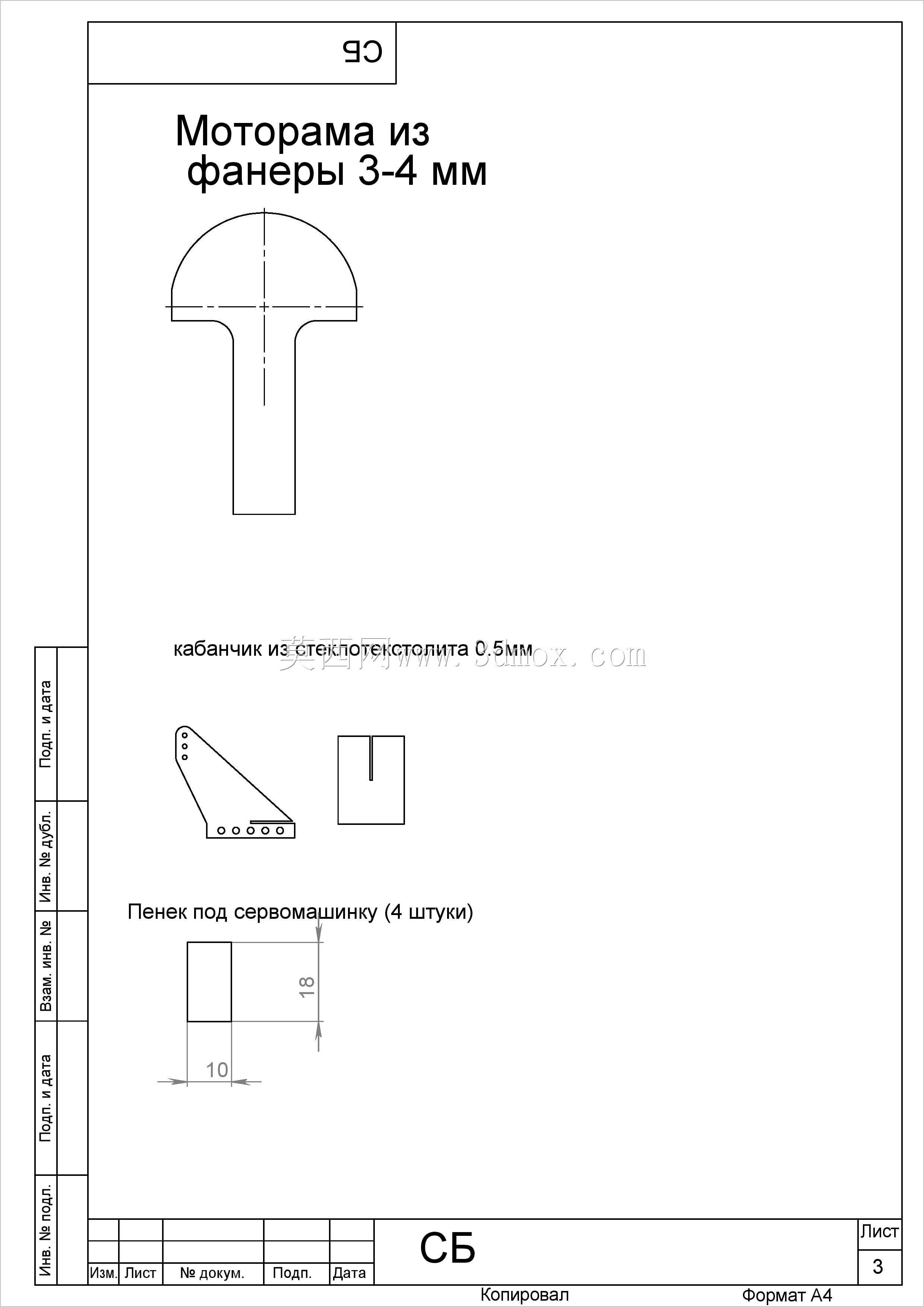

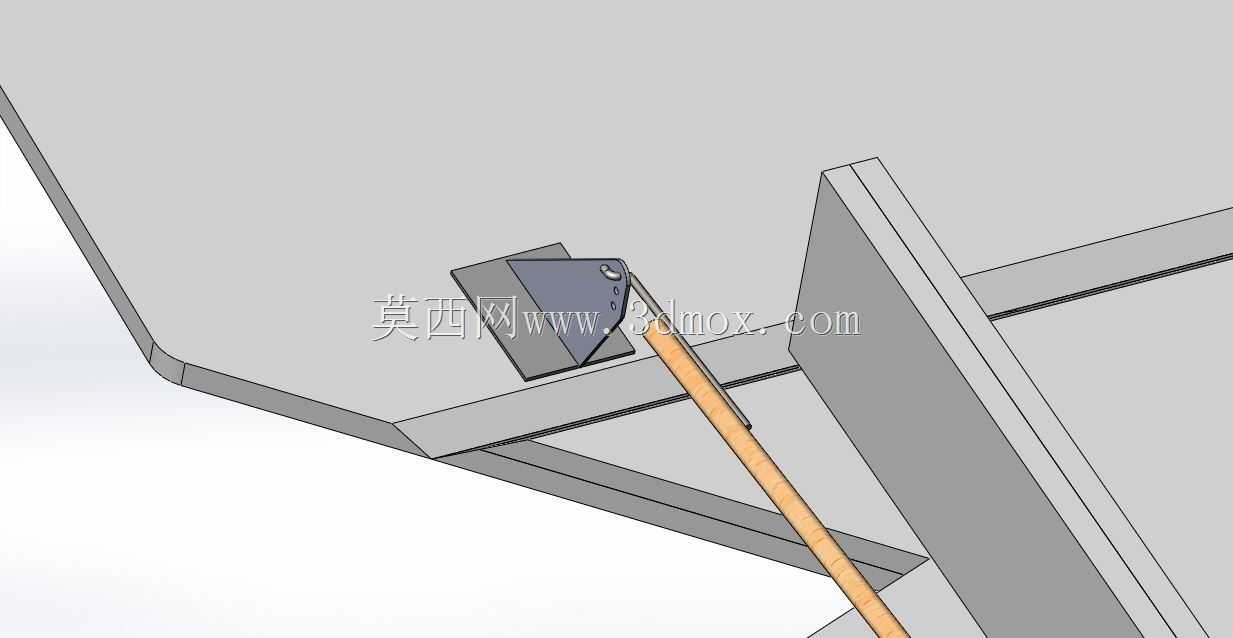

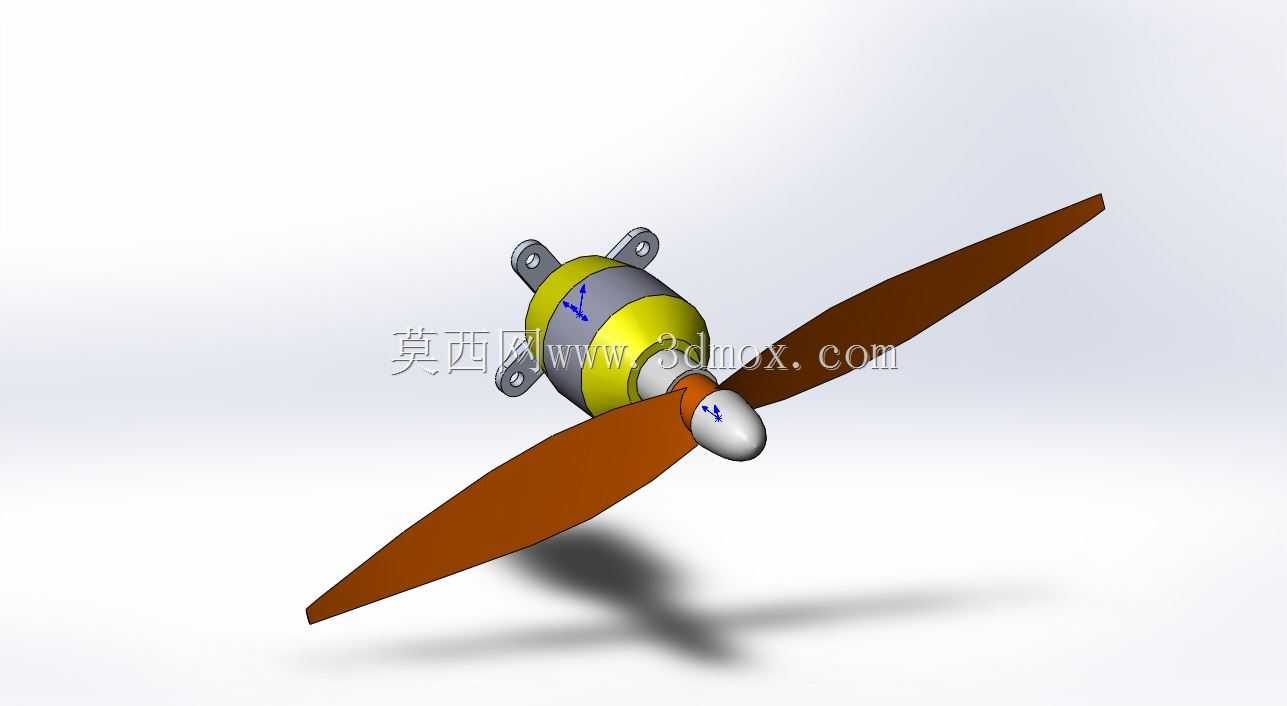

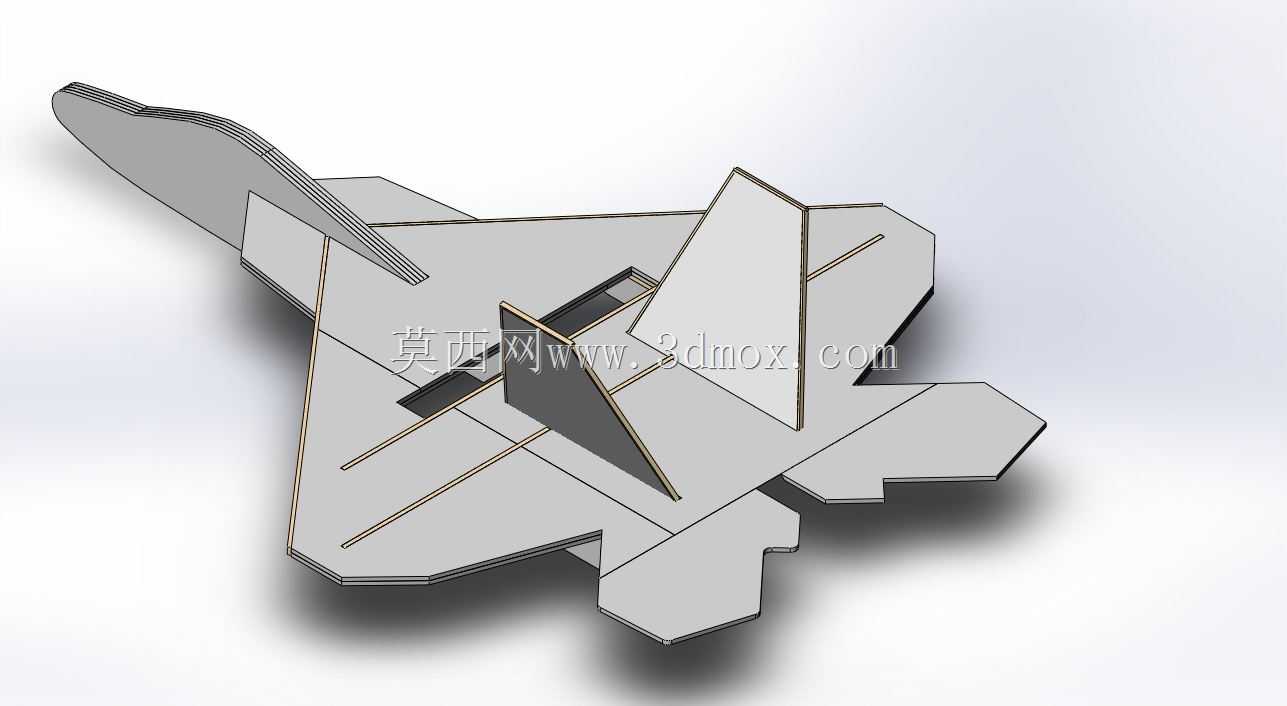

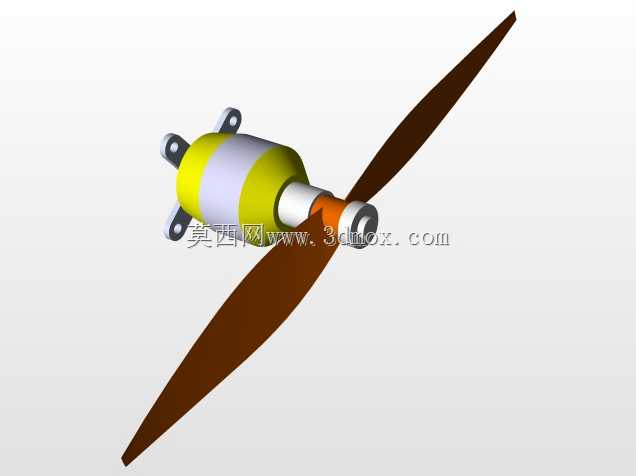

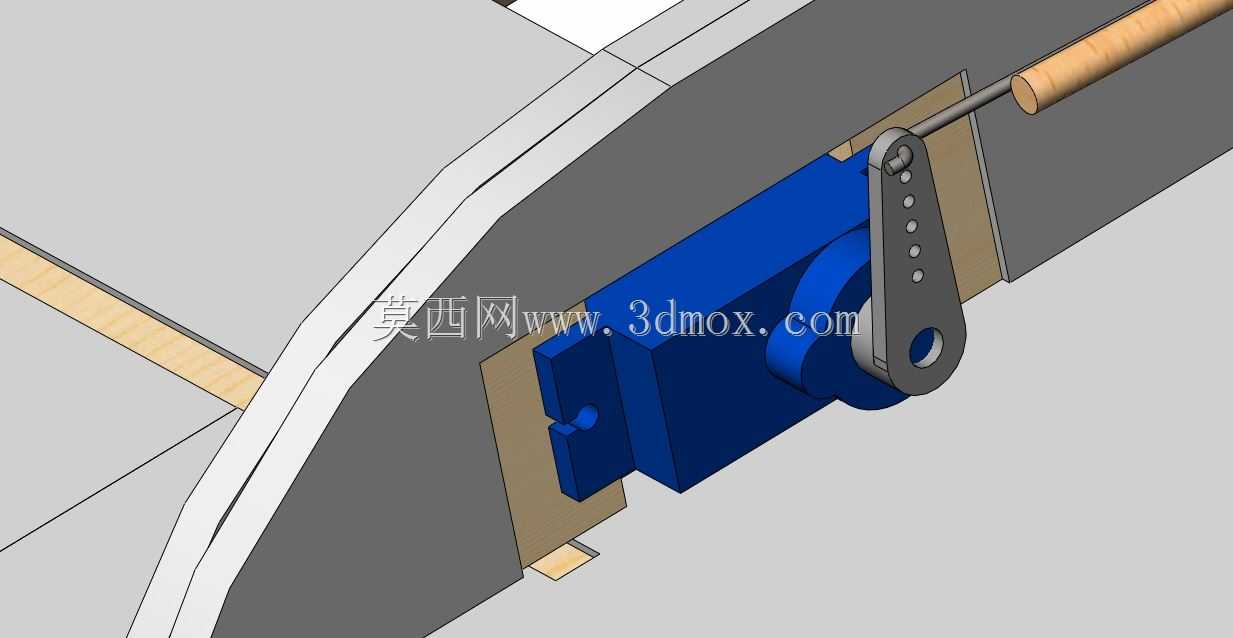

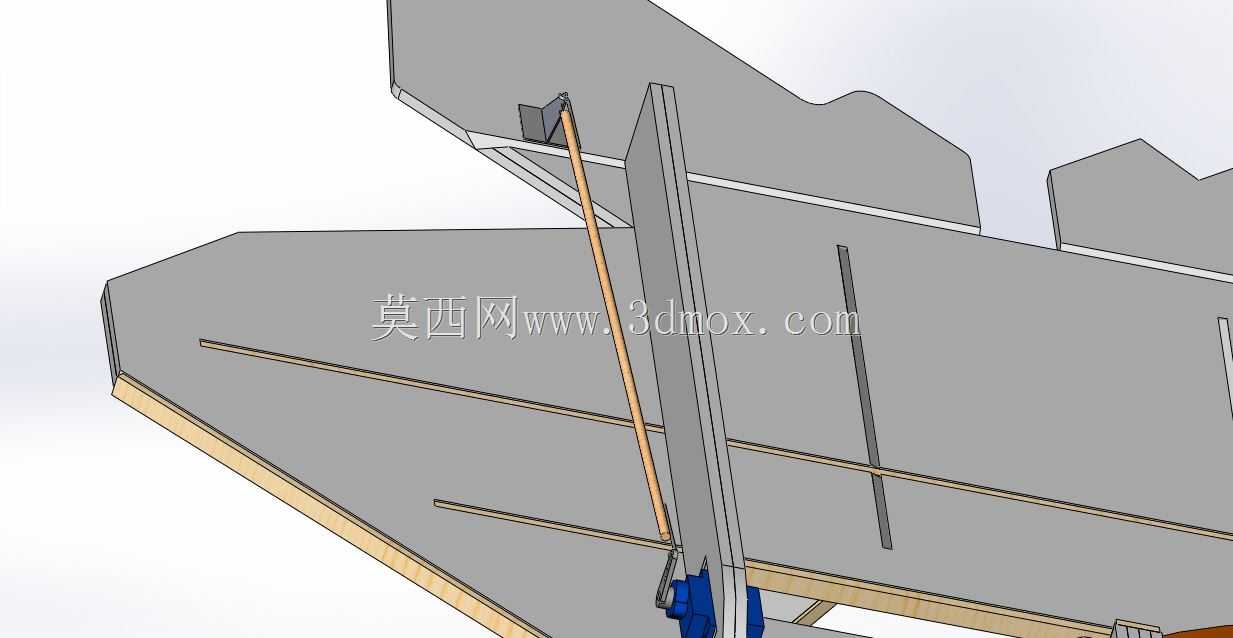

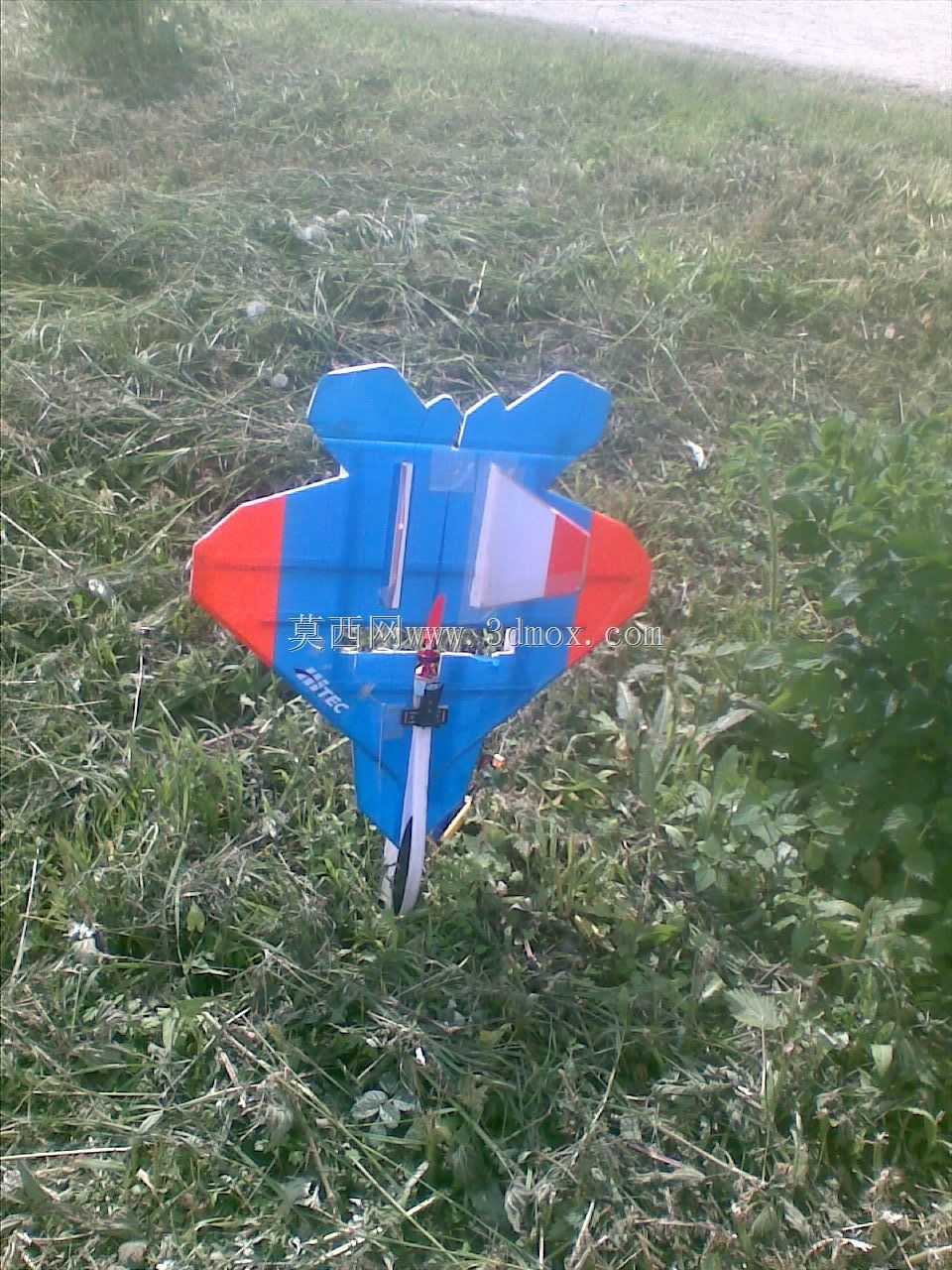

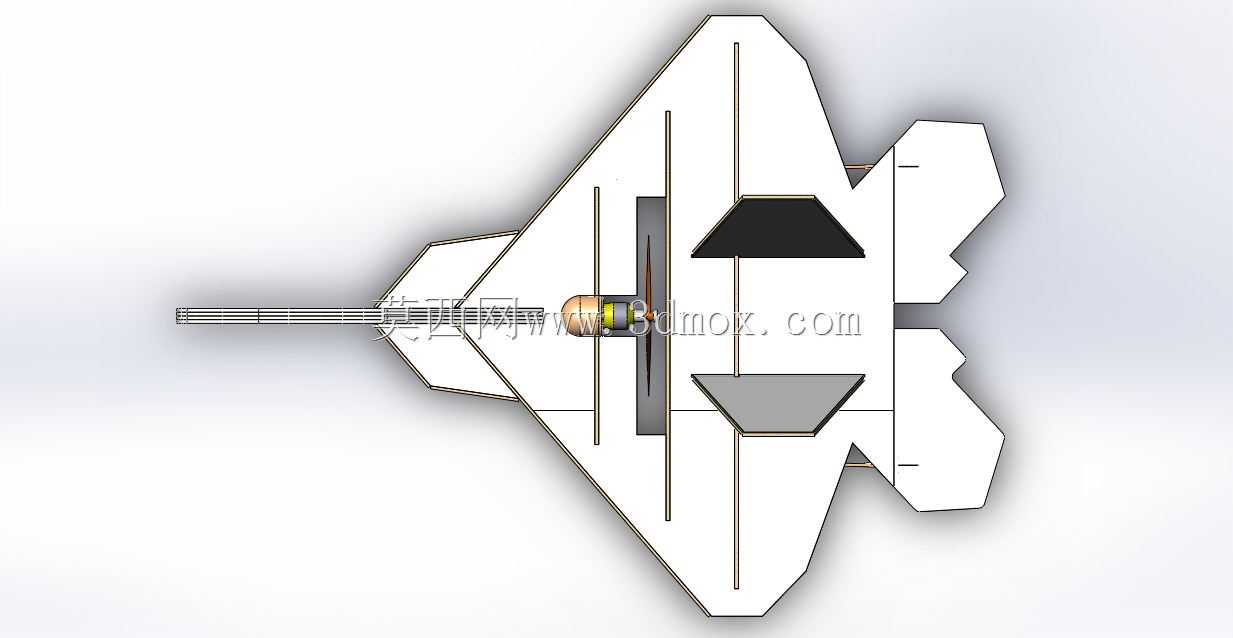

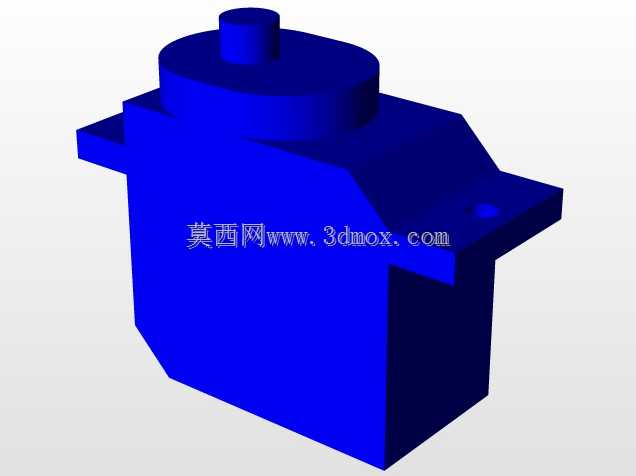

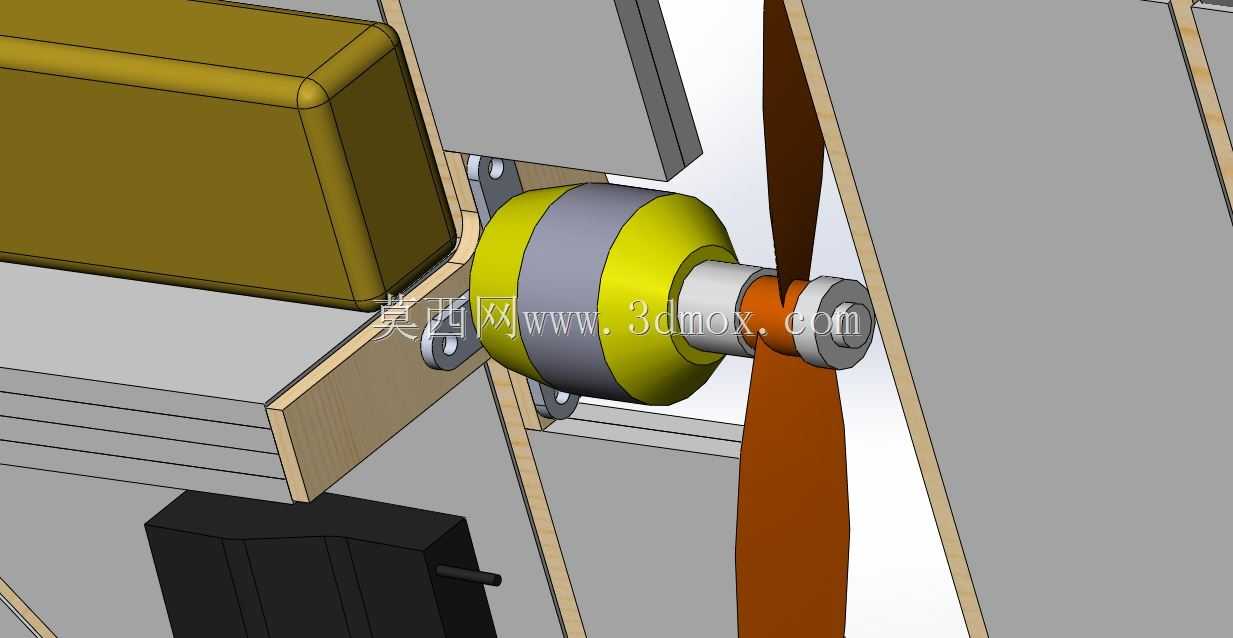

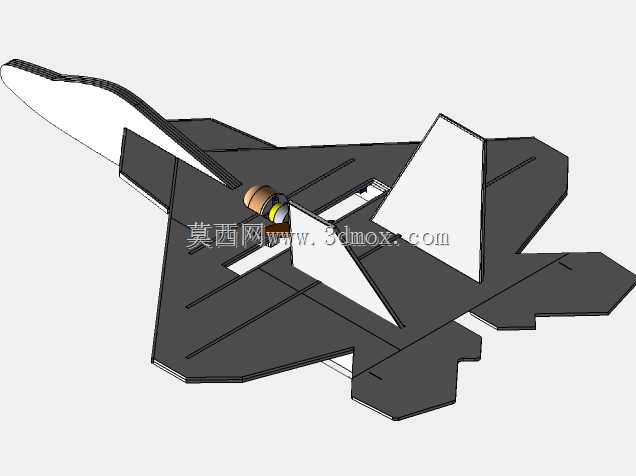

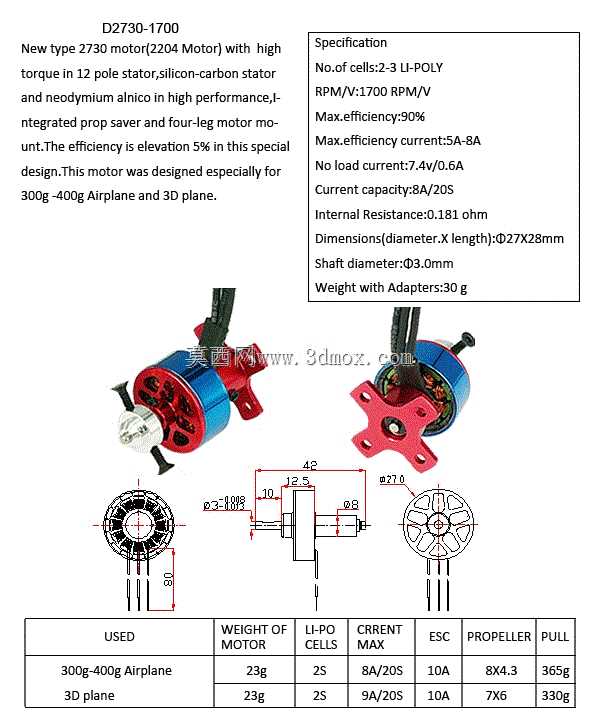

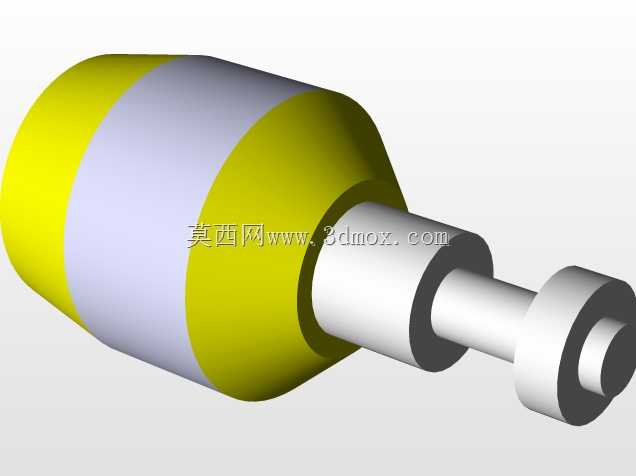

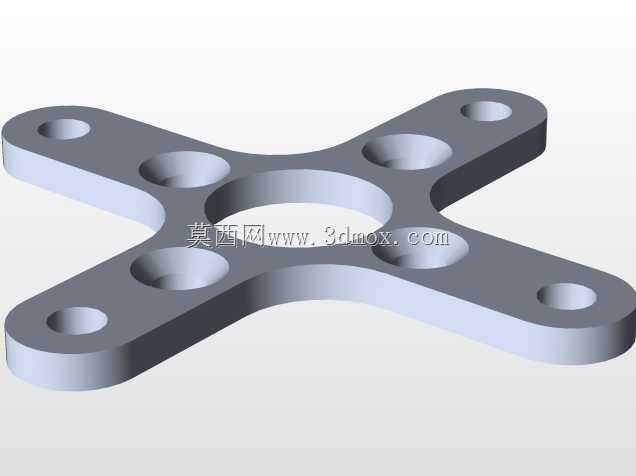

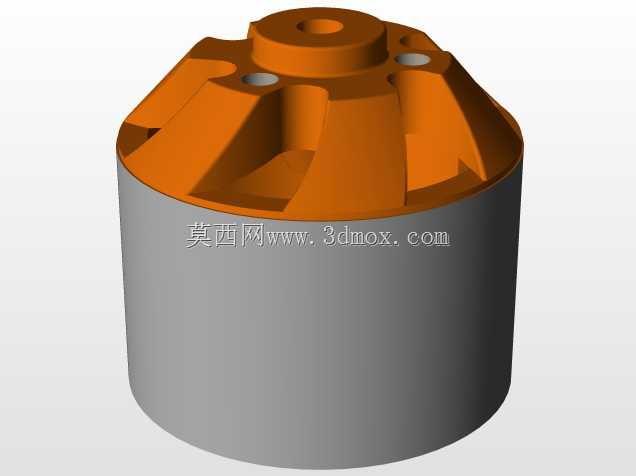

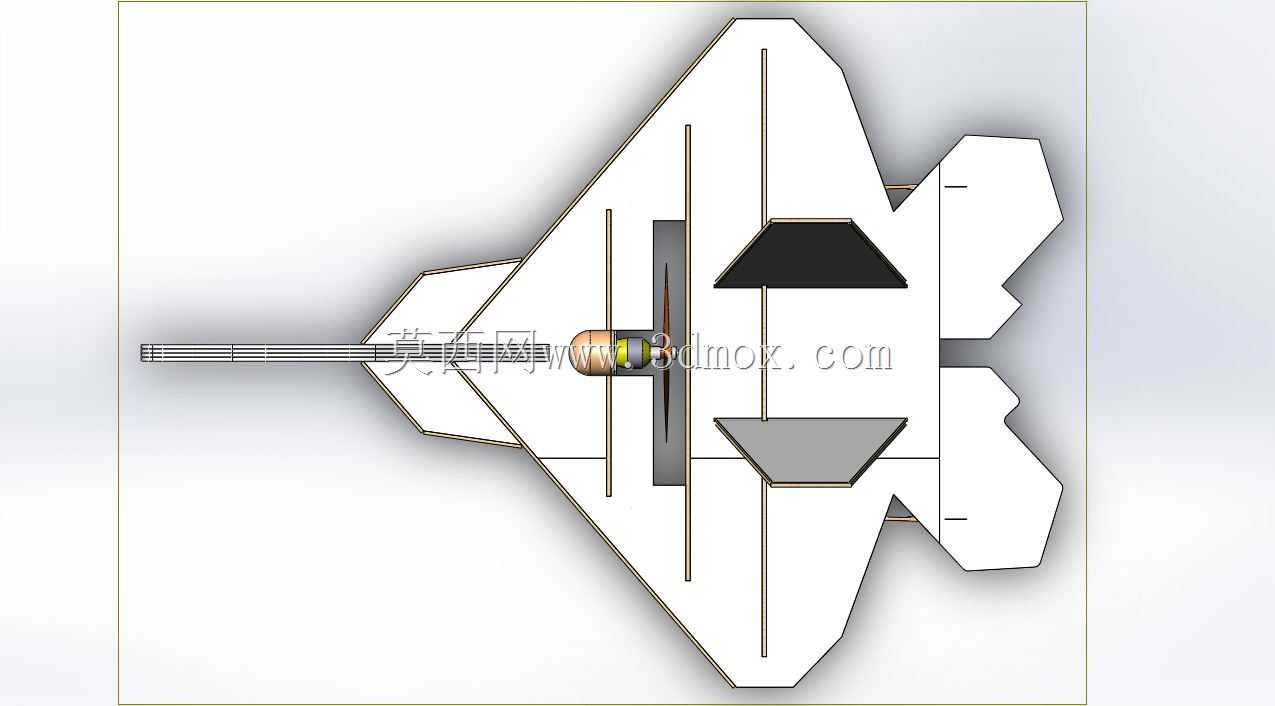

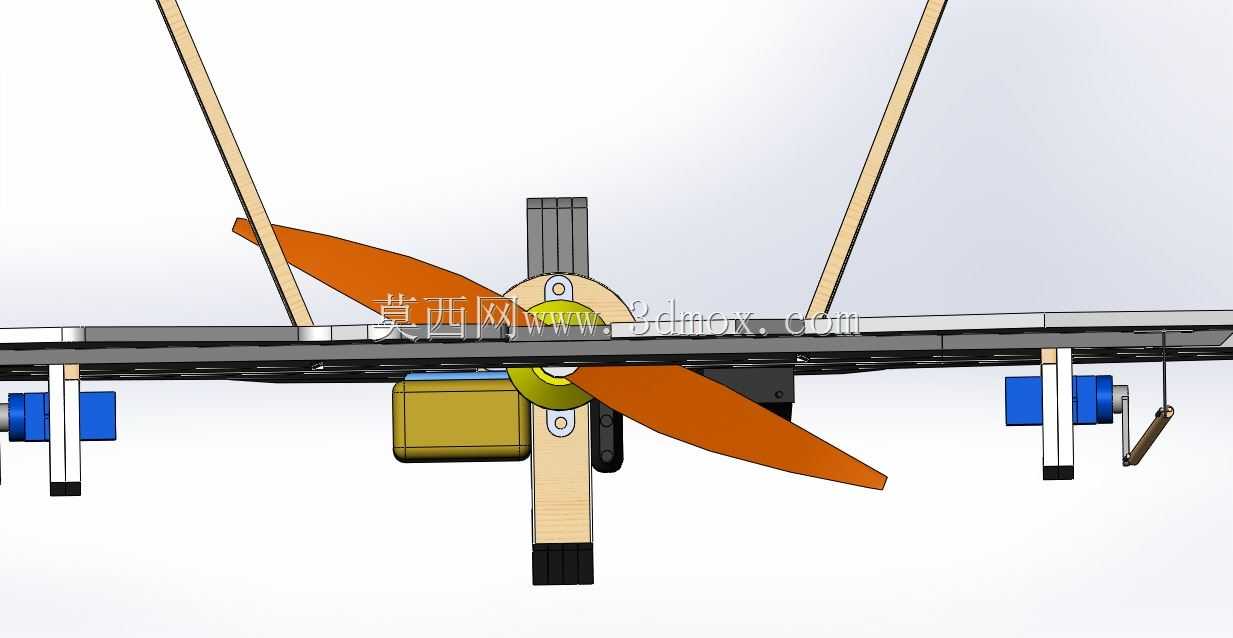

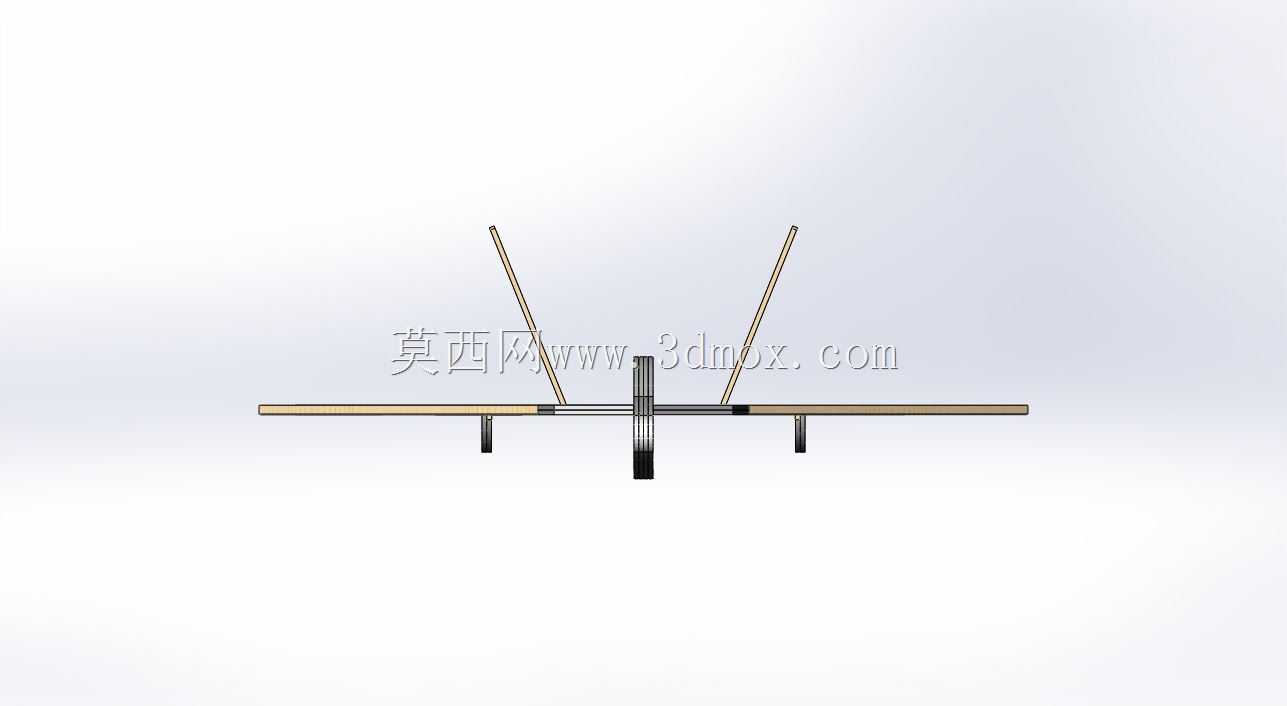

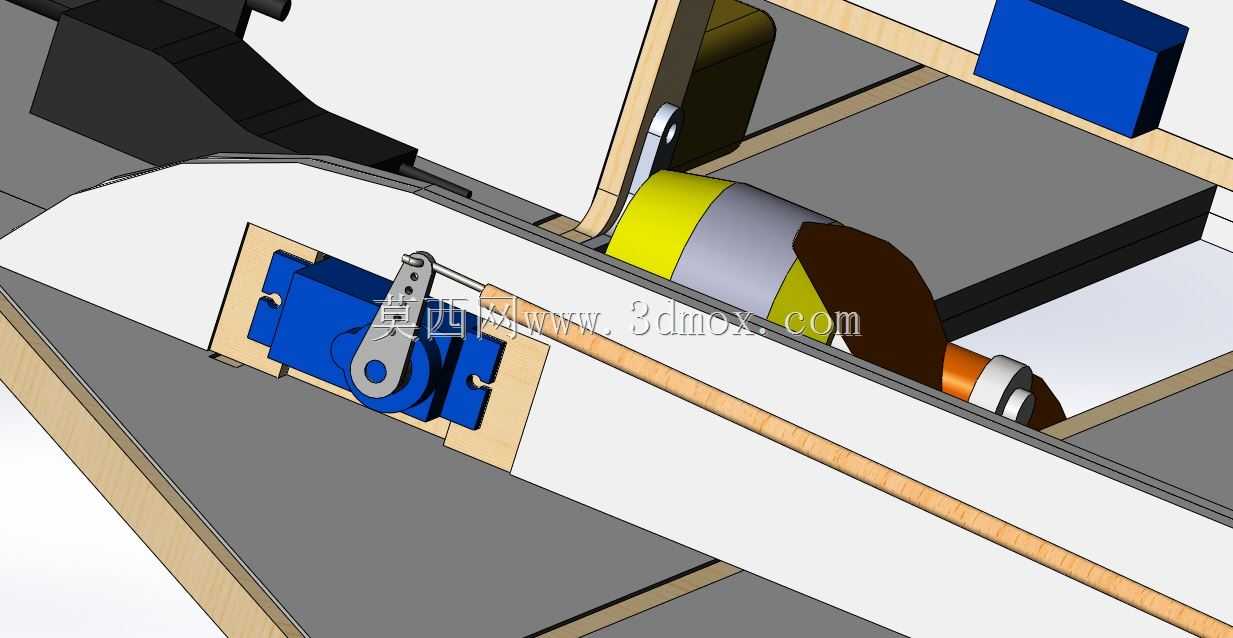

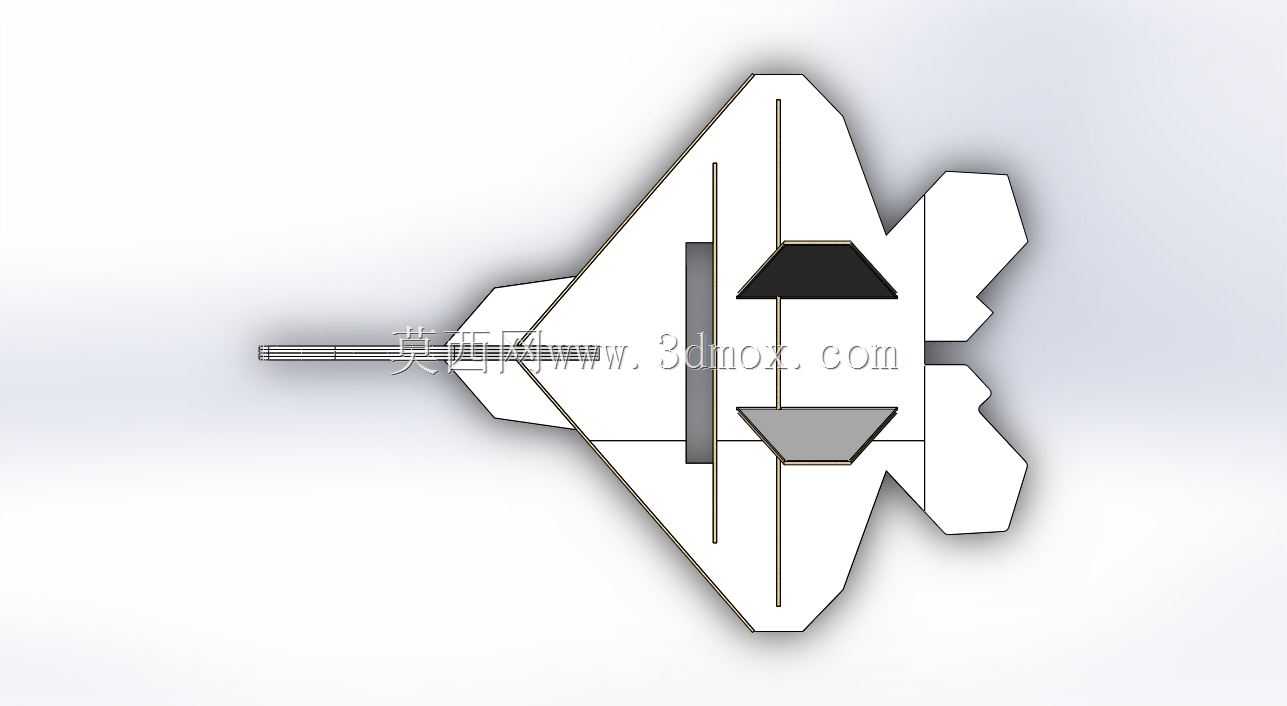

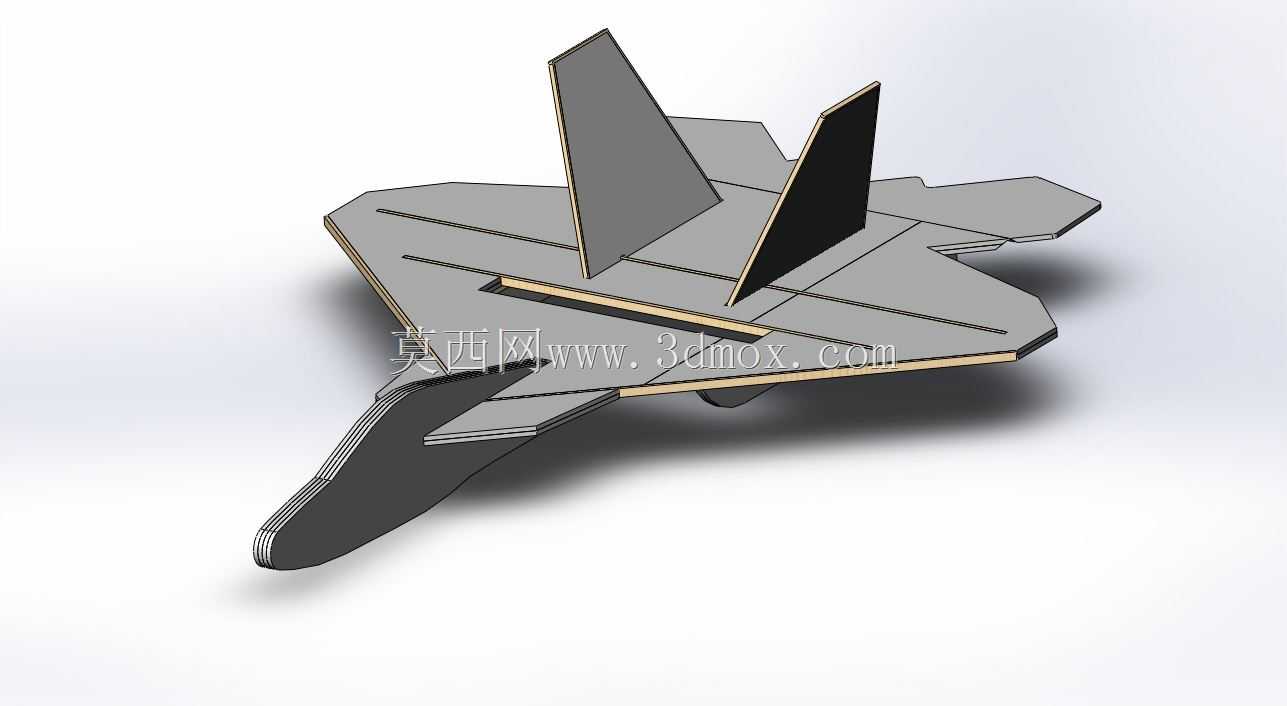

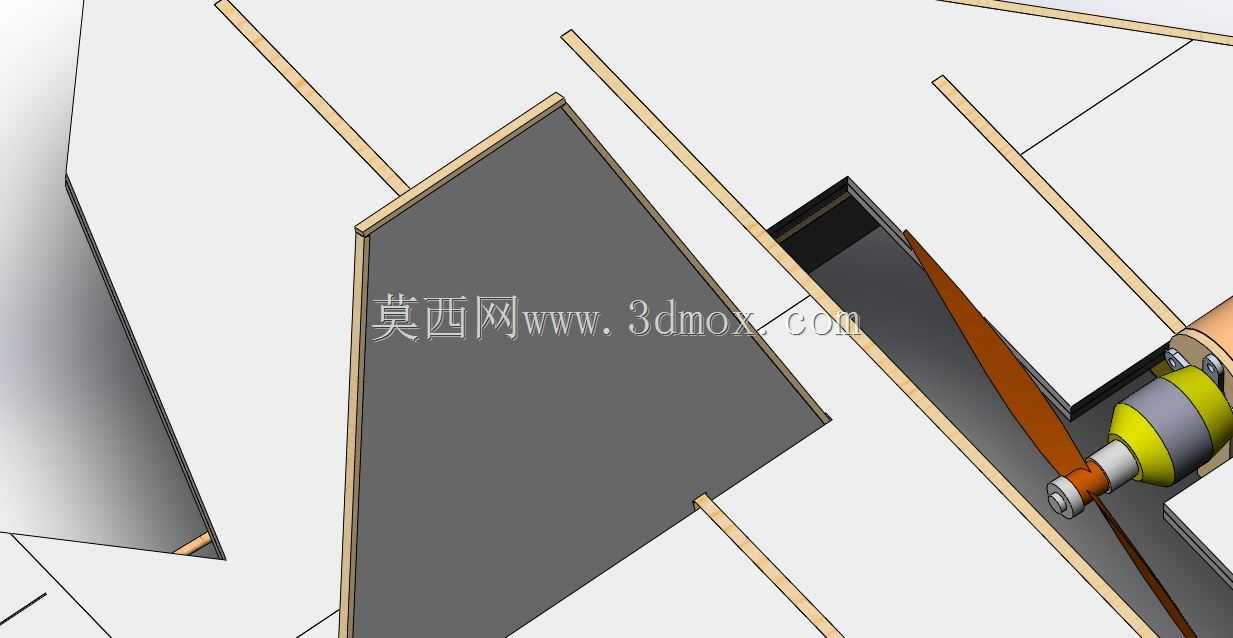

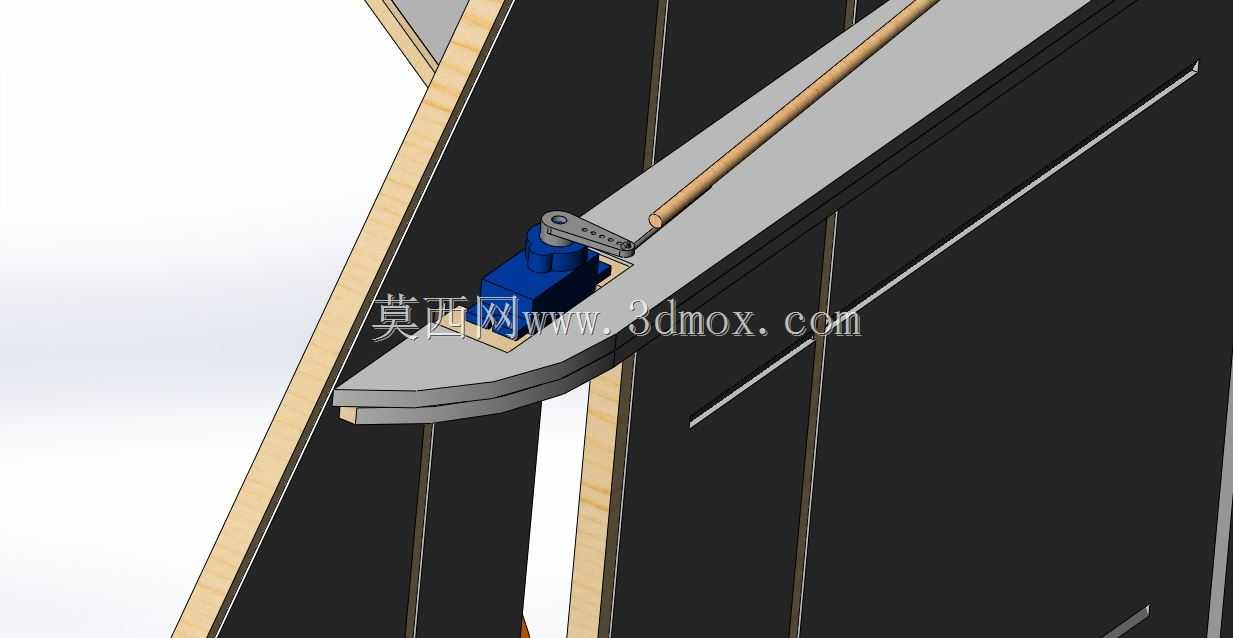

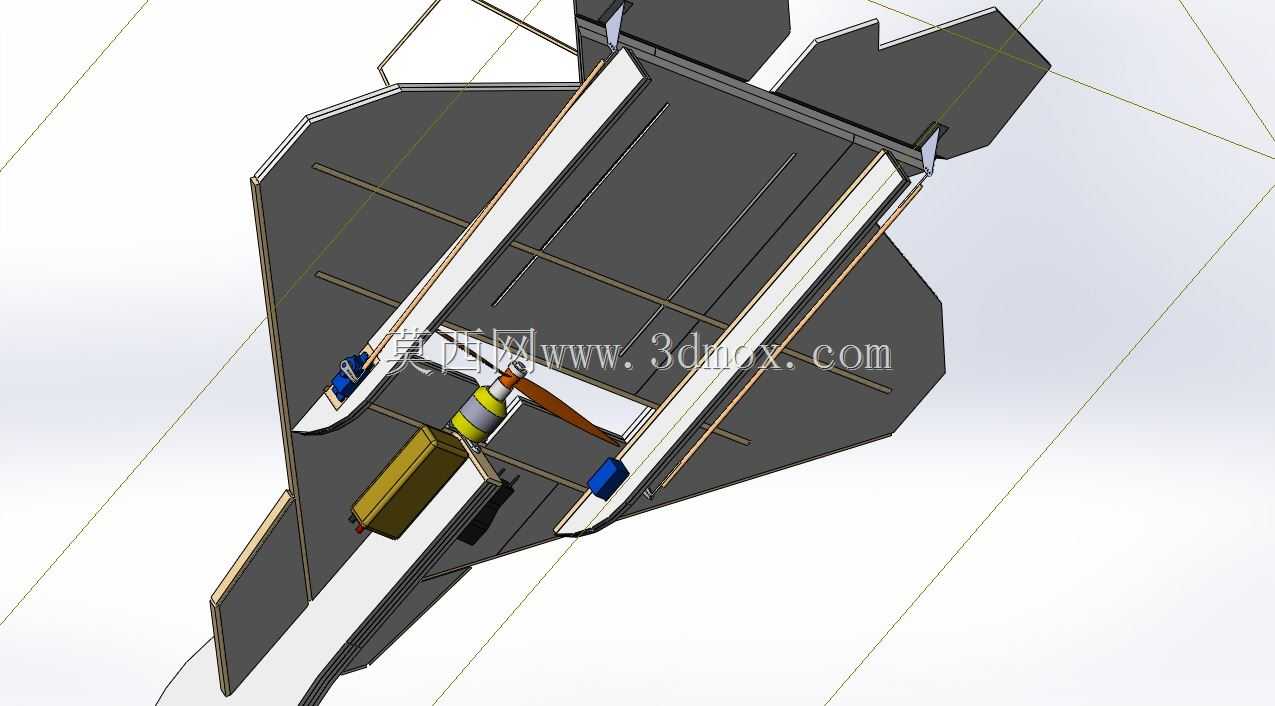

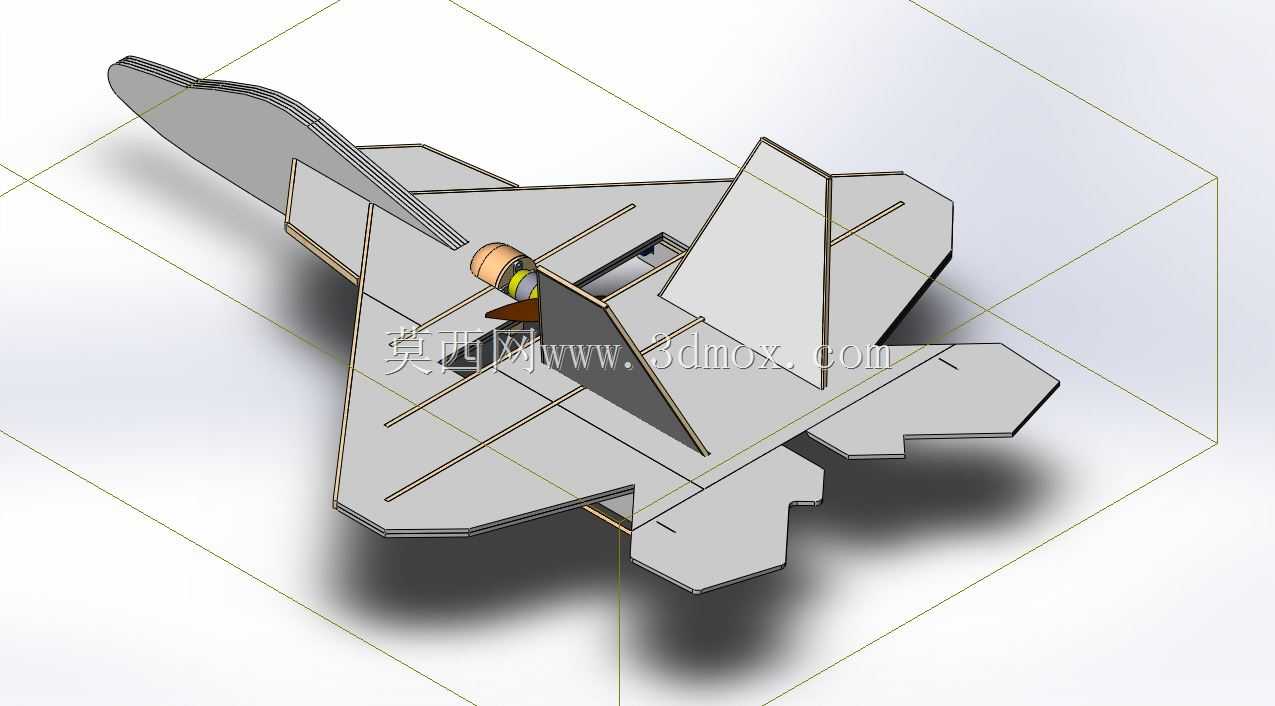

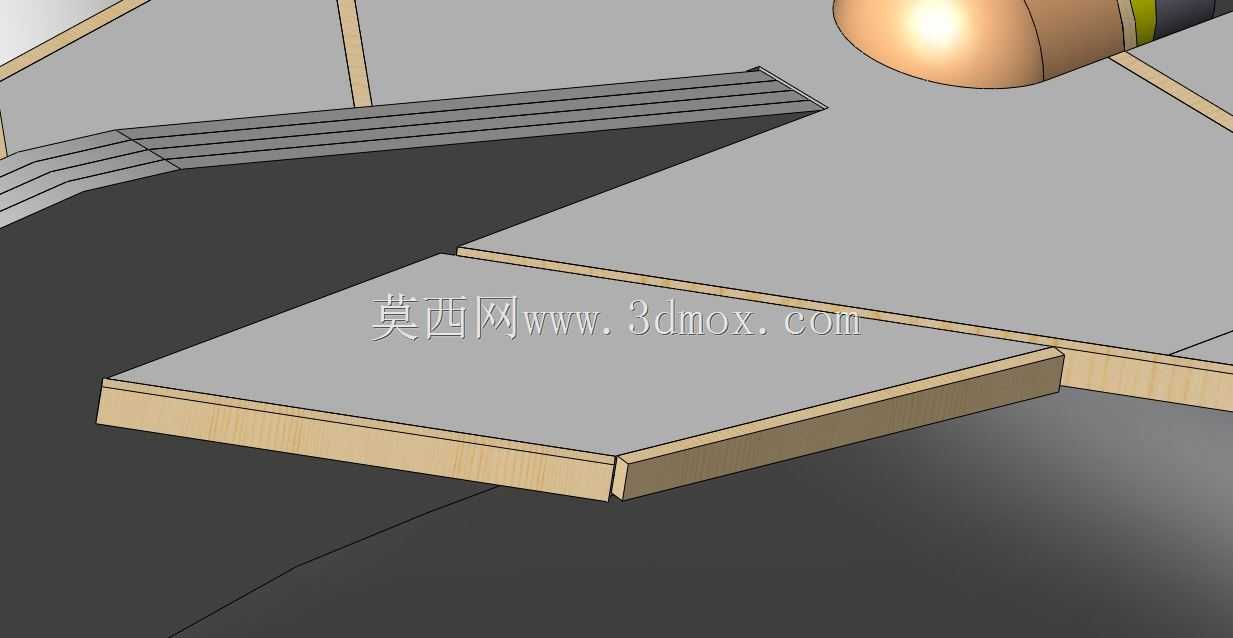

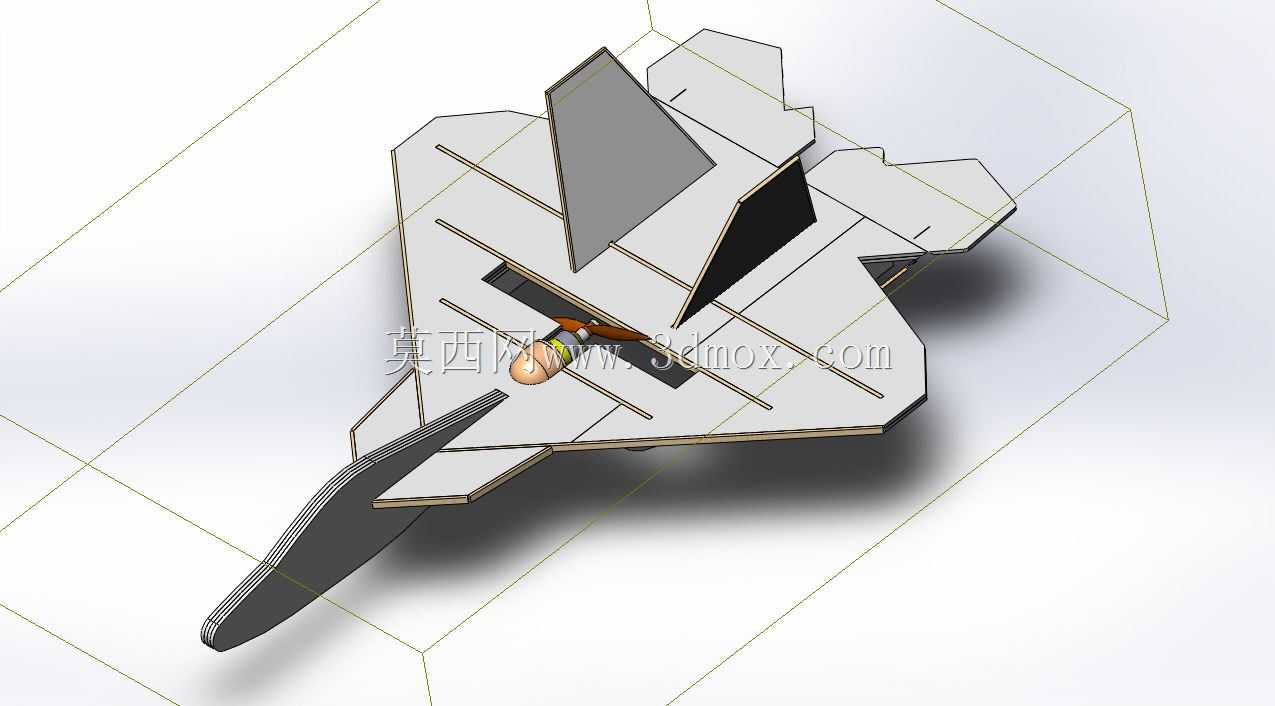

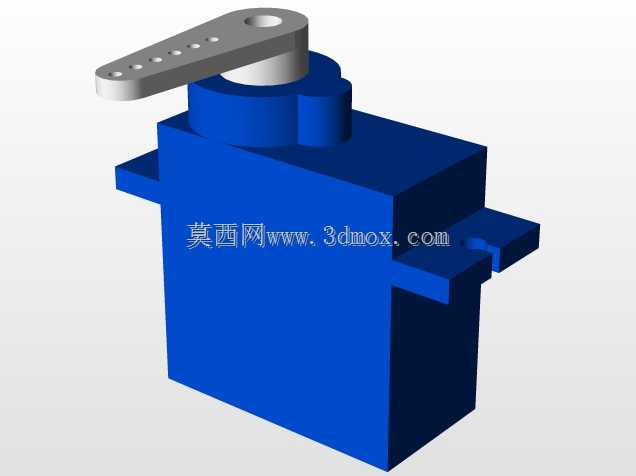

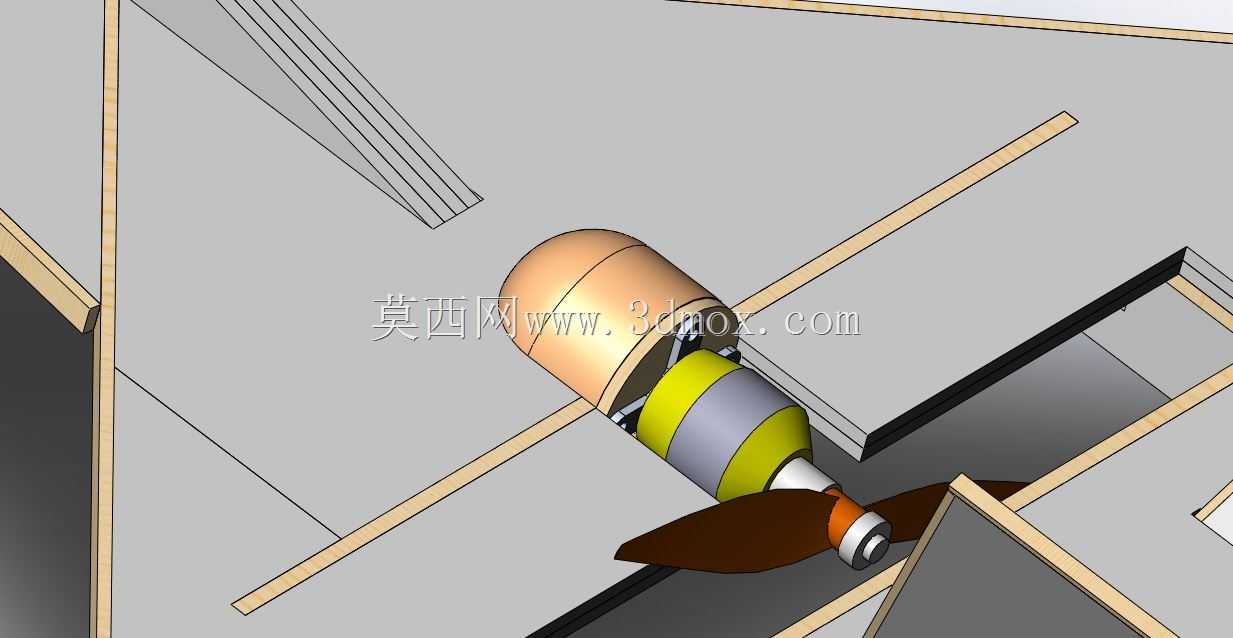

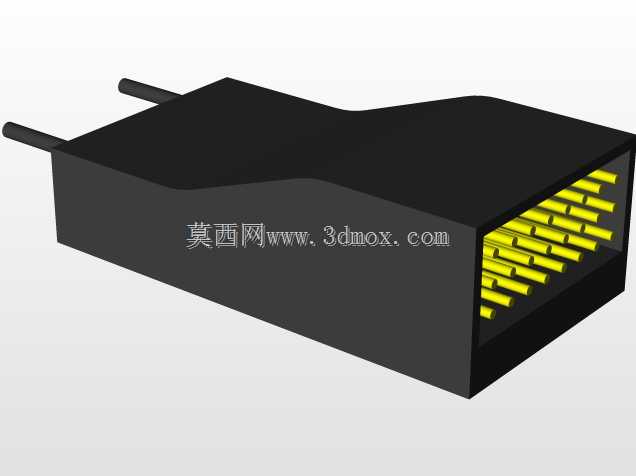

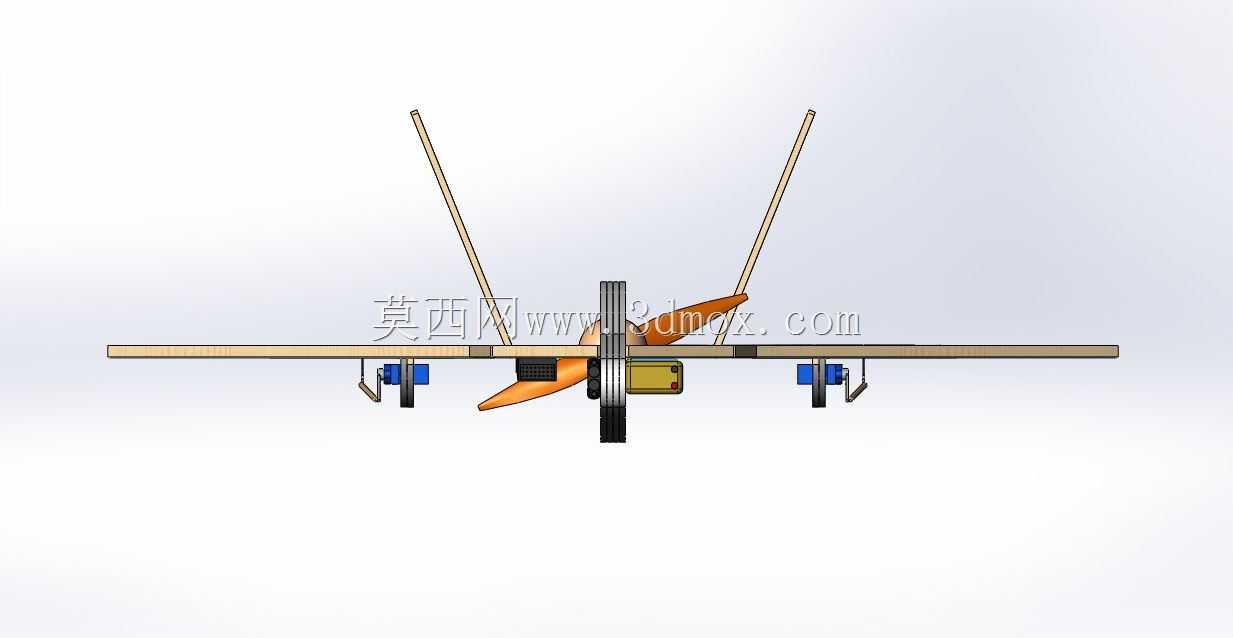

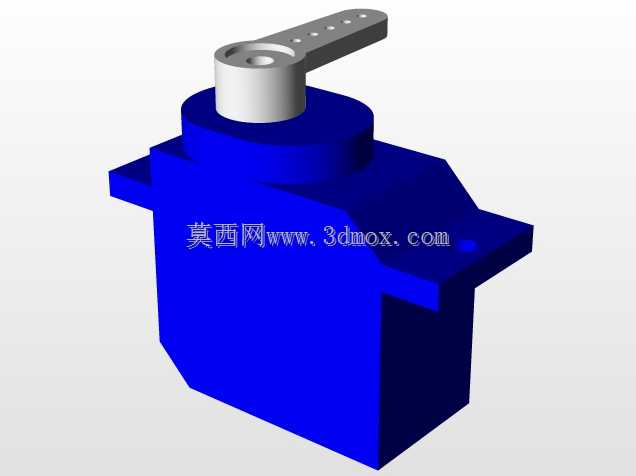

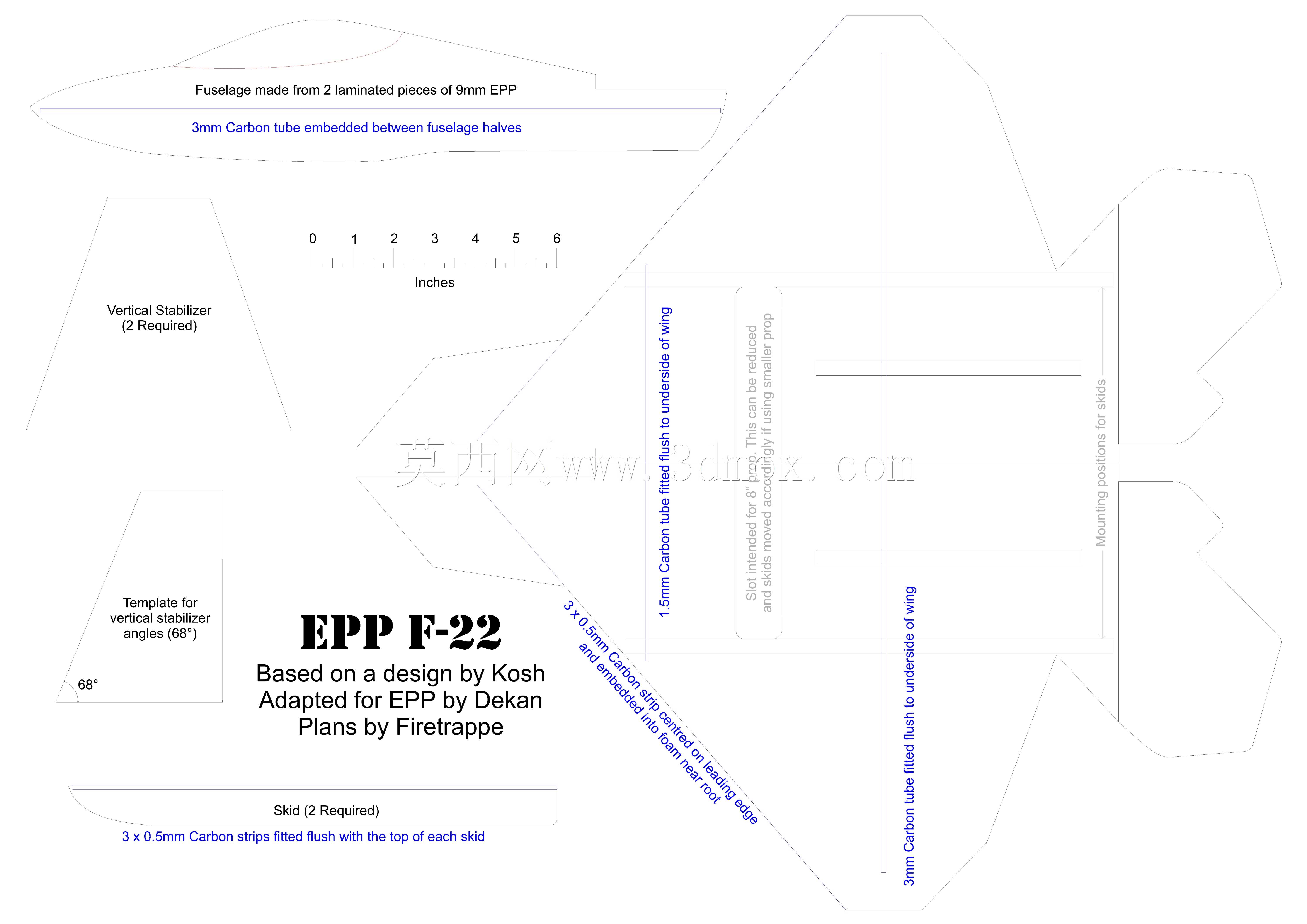

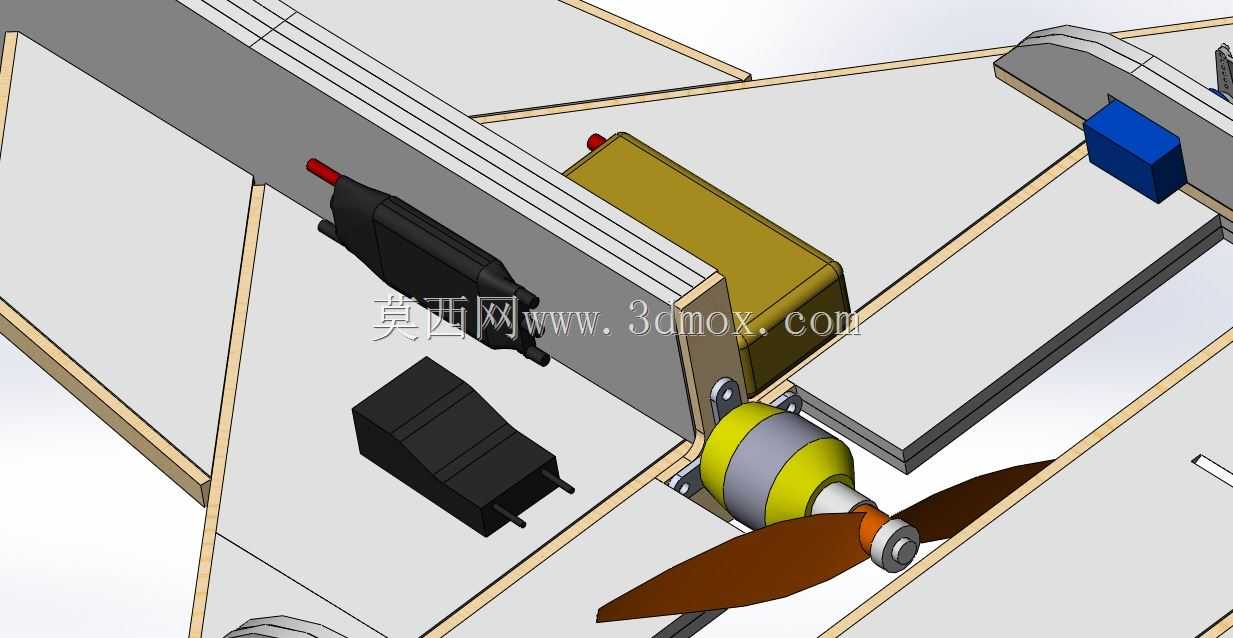

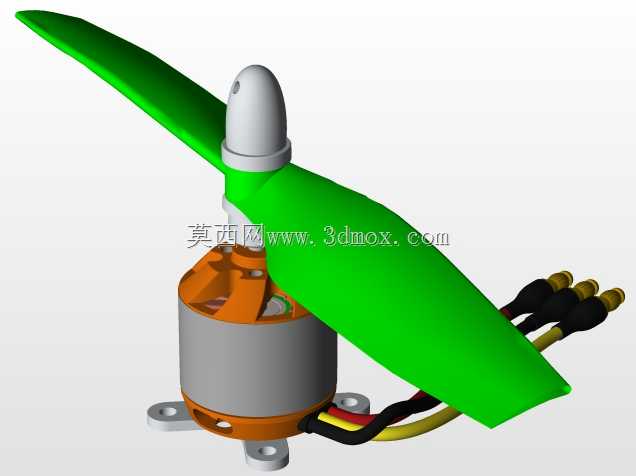

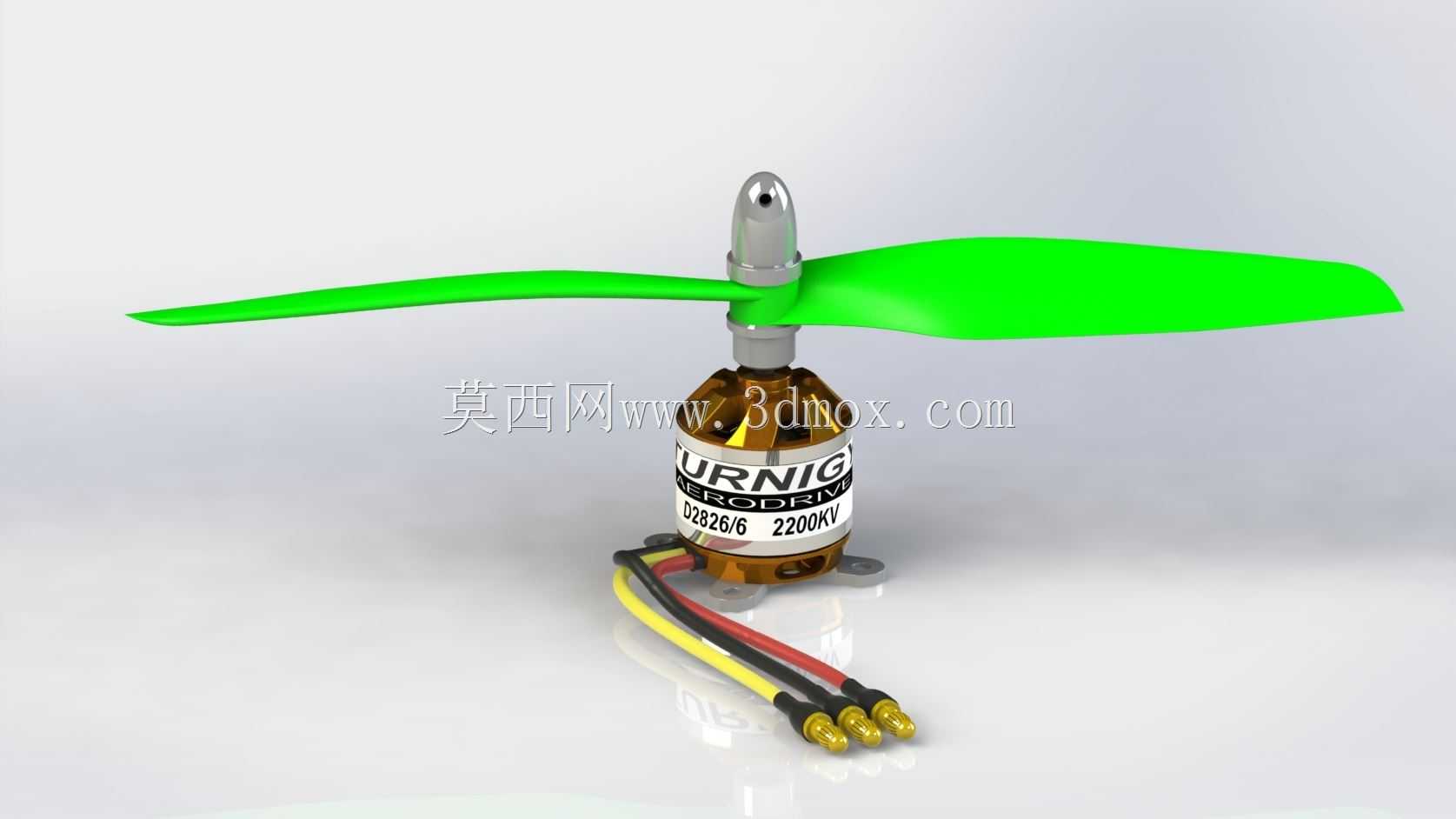

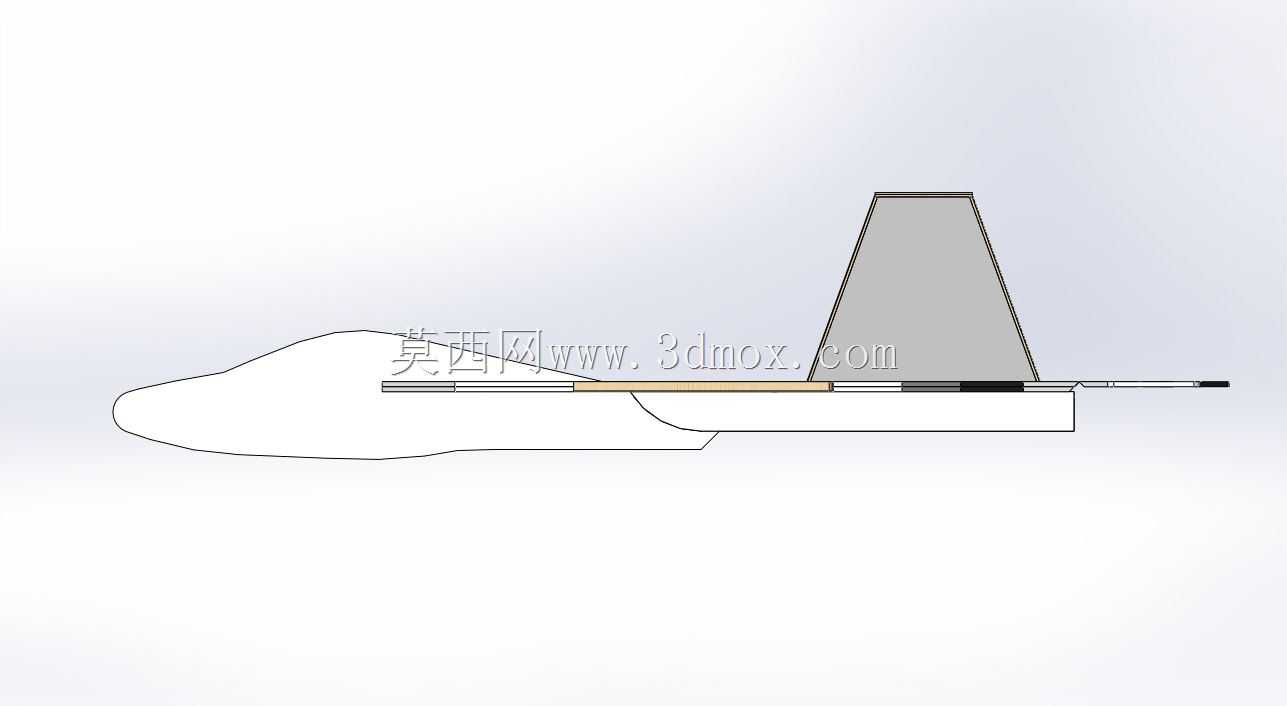

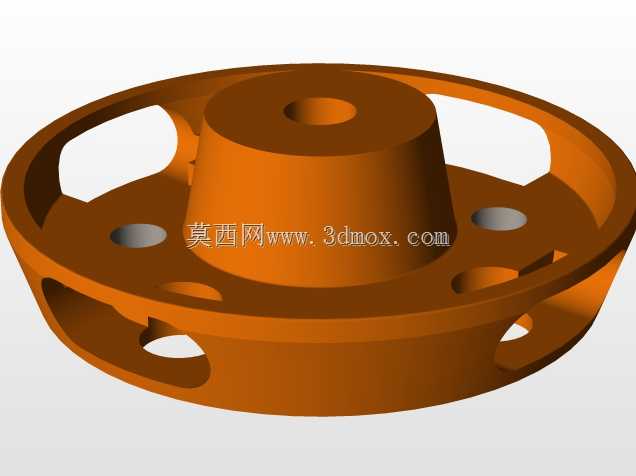

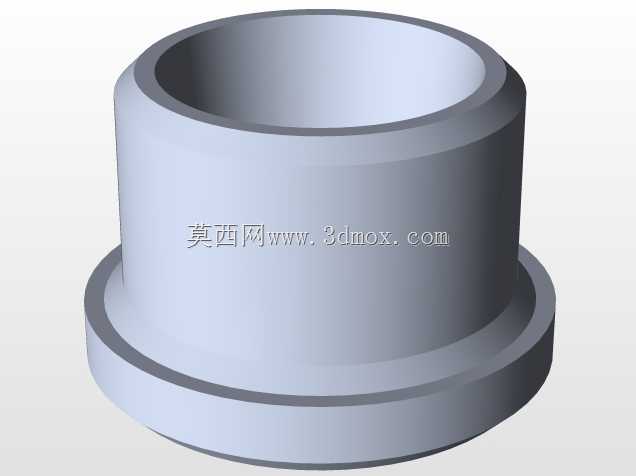

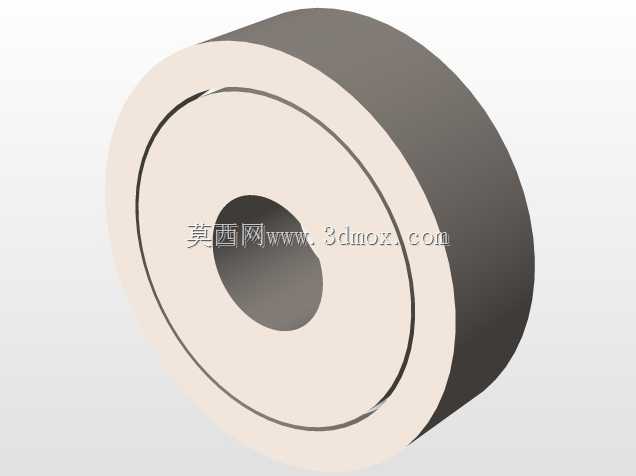

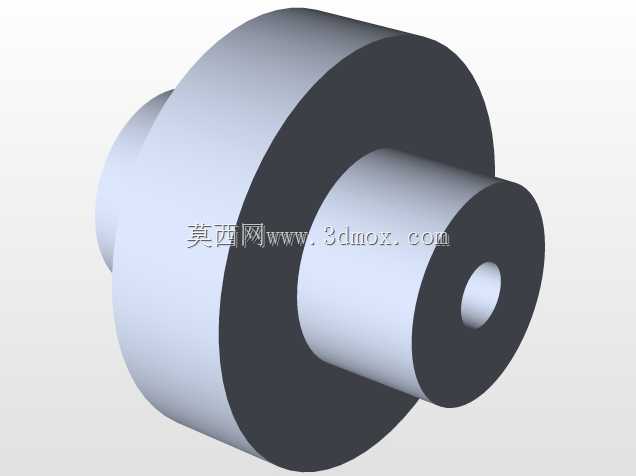

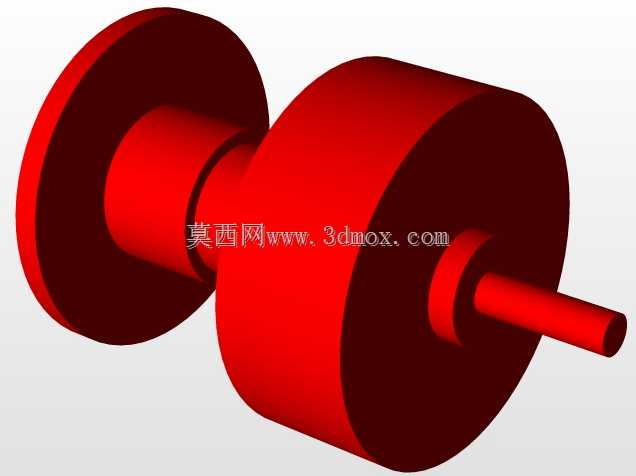

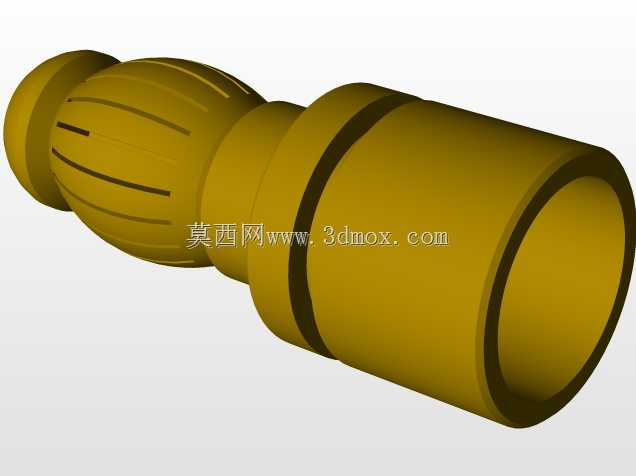

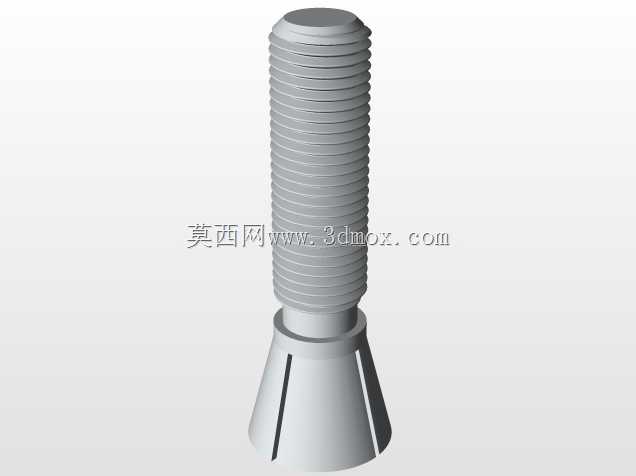

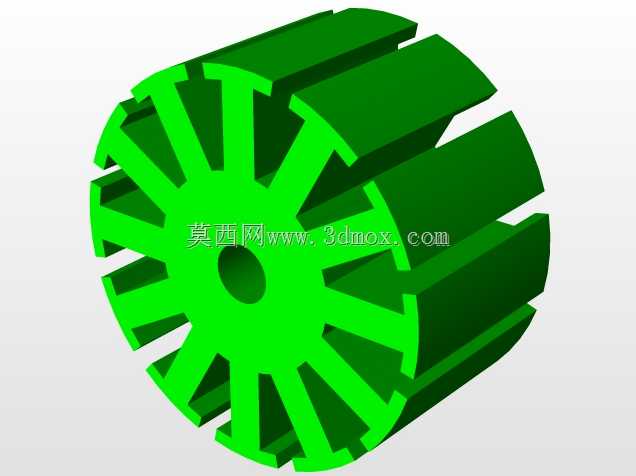

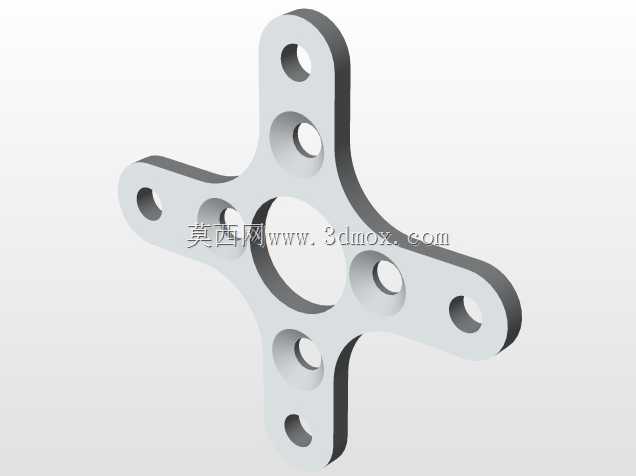

该像真航模还原F-22猛禽战斗机的气动布局特征，主要应用于航模爱好者休闲飞行、青少年航空科普教学、小型航模竞赛像真组别参赛使用，可完成基础平飞、横滚、筋斗等特技动作，同时兼顾像真展示属性。设计阶段优先考虑KT板板材的加工特性，整机采用板材切割拼接结构，无需复杂曲面开模，普通爱好者使用美工刀、热熔胶即可完成组装，降低制作门槛。整机气动布局沿用真机的双垂尾、菱形翼面、隐身修型机头设计，垂尾做了适当加高处理，提升低速飞行时的航向稳定性，适配航模飞行的低雷诺数气动环境，避免真机布局在小尺寸低速下出现的舵效不足问题。机身内部预留标准航模设备安装舱位，可适配常见的22系列外转子无刷电机、20-30A电调、9g微型舵机，电池舱预留3S 1300mAh锂电池的安装空间，重心位置设计在机翼前缘30%平均气动弦长处，组装时仅需微调电池位置即可完成重心配平，无需额外增加配重。翼面舵机安装位预设舵角走线槽，舵面铰链采用纤维胶带连接即可满足飞行强度要求，减少复杂连接件的使用。整机翼展控制在600-800mm区间，适配公园、开阔草坪等小型飞行场地，起飞滑跑距离仅需3-5米，手抛即可完成起飞，对起降场地要求极低。机身拼接处设计有插接定位槽，组装时可快速对齐各部件位置，减少组装误差，保证左右翼面、垂尾的对称性，避免飞行中出现偏航、滚转力矩。机头部分做了轻量化处理，采用空心结构降低机头重量，避免整机重心过度靠前，同时预留摄像头安装位，可加装微型FPV摄像头实现第一视角飞行。尾喷口部分做了像真修型，同时不影响螺旋桨（或尾推动力组）的气流效率，兼顾外观像真度与飞行性能。起落架可选装前三点式微型起落架，也可拆除采用手抛起飞、腹部迫降的方式使用，适配不同玩家的飞行习惯。机身表面的涂装分块可在板材切割阶段直接完成分色，也可由玩家后期自行喷涂定制，满足个性化外观需求。设计过程中对各翼面的舵量行程做了预设，副翼舵量上下15度、升降舵量上下20度、方向舵量左右25度即可满足常规飞行需求，新手可适当调低舵量避免操作过量炸机。整机结构强度经过飞行验证，普通轻微炸机仅需更换损坏的板材部件即可修复，维护成本极低，适合新手入门练习像真航模的制作与飞行。
