适配RC无刷电机的可3D打印管道风扇

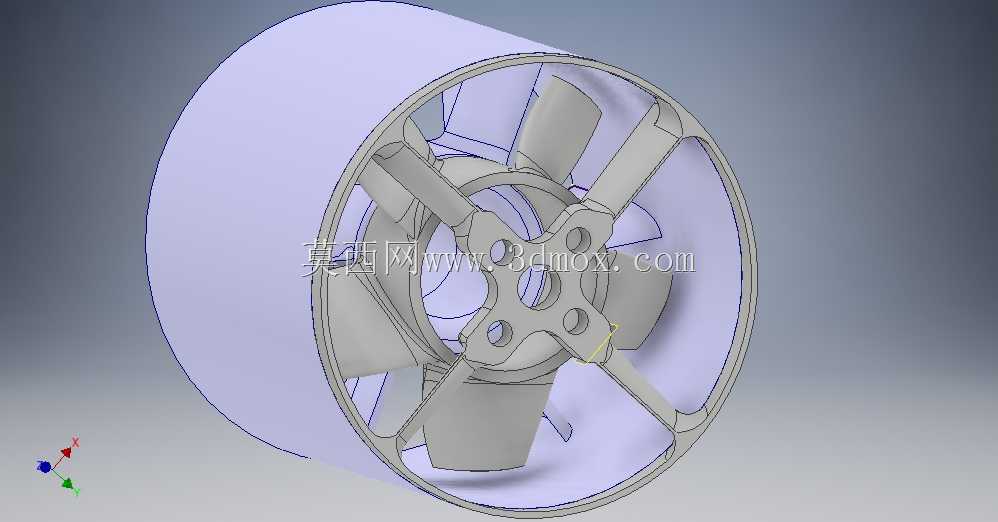

这款管道风扇主要面向RC模型动力散热、小型风道通风场景设计，核心适配3500kv规格外转子无刷电机，可直接作为涵道动力单元的核心部件使用，也可嵌入小型设备风道完成定向送风、热源散热的功能。从结构设计逻辑来看，整体采用筒状外壳与一体式支架集成的构型，外壳内壁与叶尖的间隙控制在极小范围，尽可能减少叶尖扰流带来的效率损失，前端的辐条式支架既承担电机安装定位的作用，又通过辐条的流线型截面设计降低支架自身的风阻，避免气流经过支架后产生过大紊流影响出风效率。叶片采用等变截面结合的扭角设计，从叶根到叶尖的扭角逐步过渡，匹配无刷电机高转速下的气流切入角度，兼顾高转速下的风压输出与气动效率，叶片根部做了加厚圆角过渡，降低高速旋转时的应力集中风险，考虑到3D打印工艺的成型特性，所有壁厚都控制在FDM工艺可稳定成型的区间内，无需额外添加支撑即可完成打印，减少后期支撑去除的工作量，也避免支撑残留影响叶片表面的气动平整度。安装边界上，筒状外壳的外径可根据配套涵道的尺寸做参数化调整，中心的电机安装位预留了对应3500kv无刷电机的安装孔位，安装时无需额外做转接结构，叶片通过胶水直接与电机转子部分粘接固定即可完成装配，装配时需要保证叶片与电机轴的同轴度，避免高速旋转时出现动平衡偏差引发震动。实际使用场景中，除了RC涵道模型的动力配套，也可调整尺寸后用于小型电子设备的强制散热、桌面小型通风装置的送风单元，需要注意的是3D打印制件的层间结合强度有限，高转速运行时存在叶片因离心力断裂的风险，运行时必须做好防护，避免在无护具的状态下靠近运转部件，同时要保证粘接面的清洁度，避免胶水粘接强度不足导致叶片脱落。设计过程中针对3D打印的工艺特性做了多处适配，所有转角位置都做了圆角过渡，避免打印时出现应力开裂，支架的辐条厚度也经过反复验证，既保证足够的结构强度支撑电机运转时的震动，又不会过度遮挡风道影响通风效率，整体结构没有复杂的倒扣特征，普通桌面级FDM打印机即可完成制作，打印完成后仅需简单去除底部的打印底座即可投入装配使用，无需复杂的后处理工序。
