轻量化竞速穿越无人机机架结构设计

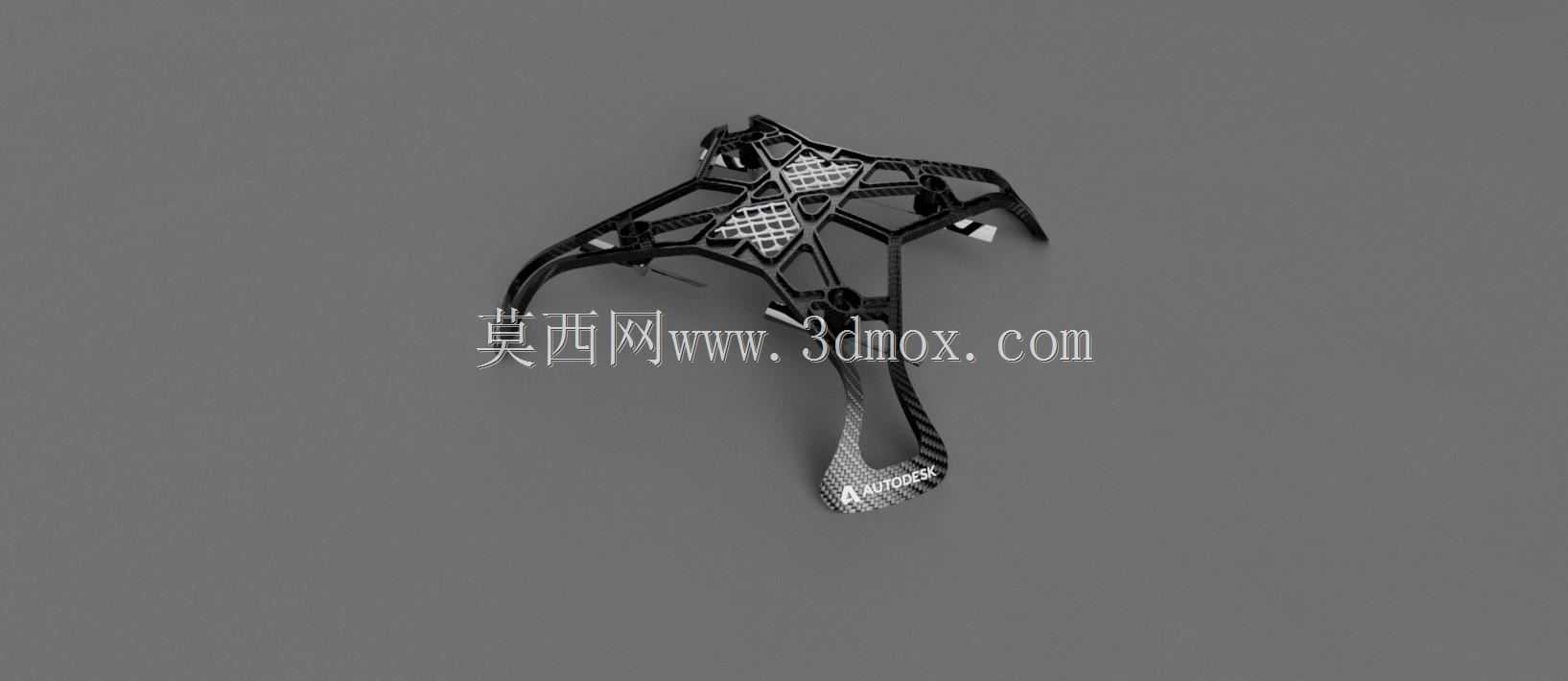

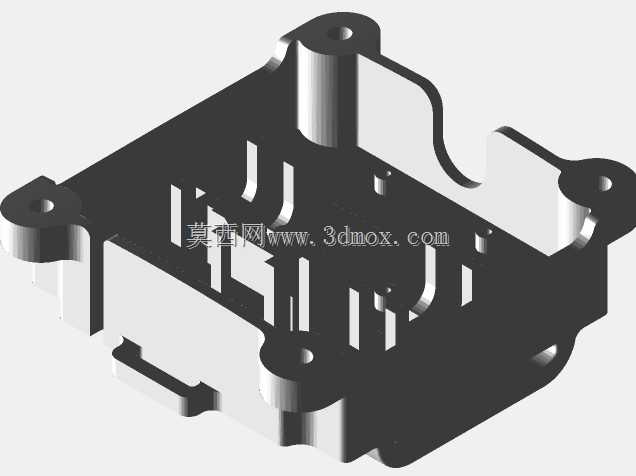

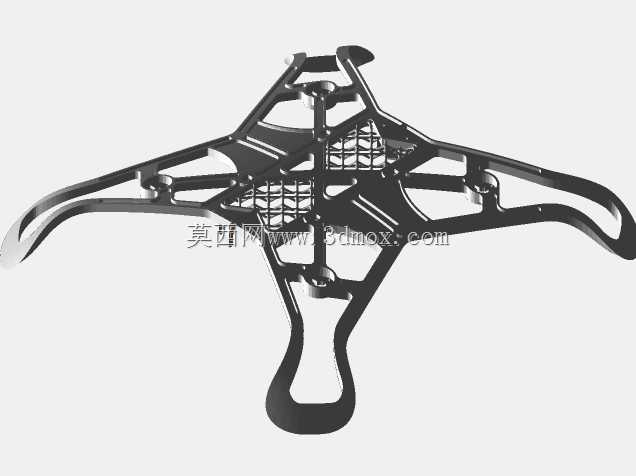

这款竞速无人机机架的设计，核心围绕FPV穿越赛事的实际使用需求展开，针对高速飞行、激烈碰撞、长续航诉求做了全链路的结构优化。从应用场景来看，这类机架主要适配室内外穿越竞速赛道、户外花飞练习场景，需要在频繁的擦碰、撞击中保持结构完整性，同时尽可能降低自重来提升机动响应速度。设计初期就把整机起飞重量边界锁定在1.5kg以内，适配3S锂电池供电配置，所有安装孔位都遵循主流FPV配件的通用标准，不需要额外打孔改造就能完成整机组装。机架主体采用镂空桁架式结构，在受力集中的机臂根部、电池安装位做了局部加厚处理，非受力区域做了最大化的材料去除，既保证了抗冲击强度，又把机架自身重量压到了最低。机臂的延伸角度经过反复调校，既给螺旋桨留出足够的转动间隙避免打桨，又能让飞控、电调的安装位置处于整机重心的中心区域，减少飞行过程中的姿态调整负载。机架预留的安装位覆盖了全套FPV飞行配件：飞控与电调的堆叠安装槽位于机架中心区域，做了分层限位设计，避免飞行震动导致的配件移位；摄像头安装位支持角度微调，适配不同竞速场景的视角需求；图传发射模块的安装位远离电调与电源线缆，减少电磁干扰对图传信号的影响；电池绑带槽做了防滑限位结构，避免大机动动作下电池出现窜动偏移重心。从安装边界来看，机架的整体外轮廓尺寸适配常用的5寸螺旋桨配置，机臂末端的电机安装孔位兼容主流22系列无刷电机的安装孔距，底部预留的起落架安装位可以搭配轻量化打印件使用，也可以直接裸机架飞行减少额外重量。机架尾部的天线安装座做了倾斜角度设计，让图传天线在飞行过程中始终保持最优的信号发射角度，减少信号遮挡导致的画面卡顿。整个结构没有多余的装饰性设计，每一处镂空、每一处加强筋的位置都经过受力校核，在日常训练的轻微碰撞中，机臂的弹性形变可以吸收大部分冲击力，不会出现直接断裂的情况，就算出现机臂损坏，也可以通过单独更换机臂配件快速修复，不需要更换整个机架，降低日常使用的维护成本。
