SpaceX星舰与集成发射塔等比例结构

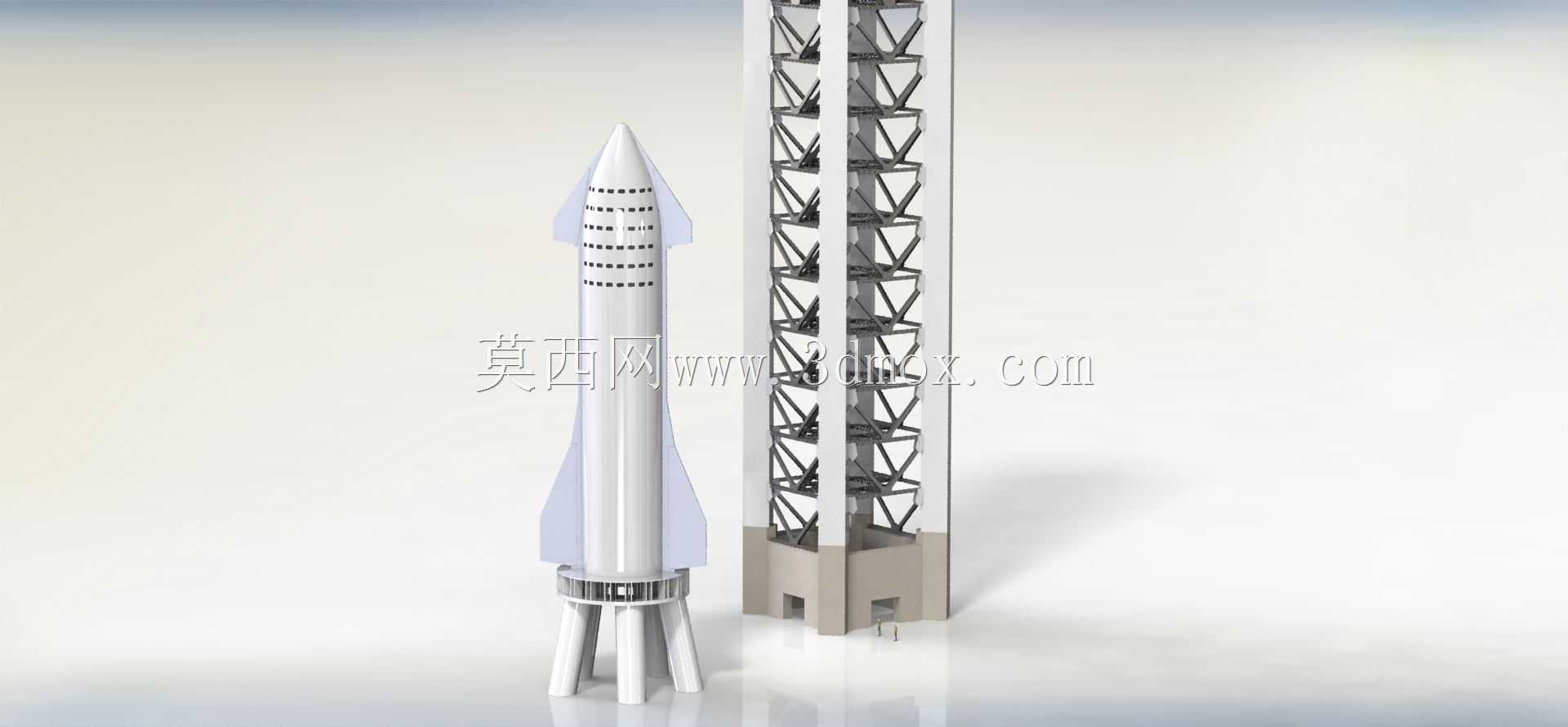

这套结构还原了商业航天发射场核心作业单元的空间匹配关系，核心覆盖星舰箭体与集成发射塔两大核心部件，所有部件严格遵循统一比例缩放，可直接用于航天发射场景的可视化推演、结构方案验证环节。从实际应用场景出发，该结构可服务于航天发射流程的模拟演示、发射场布局方案校核、地面勤务系统接口匹配验证等工作，也可作为航天科普展项的结构参考载体，帮助从业者快速理清发射工位各系统的空间占位逻辑。箭体部分还原了星舰的主体气动外形，包含头部锥段、箭身主体栅格舵安装位、尾部着陆支腿结构，各段的连接边界严格按照实际箭体的分段逻辑设置，箭身表面的管线接口、检修口占位均做了对应还原，可直观呈现箭体在发射工位的停靠姿态。发射塔部分采用桁架式主体结构，格构式的立柱与横撑、斜撑的连接节点完全按照工程桁架的受力逻辑布置，塔体底部的混凝土基座预留了与地面固定的安装接口，塔体侧面的勤务臂安装位、管线排布通道均做了结构预留，可清晰展示塔体对箭体的勤务保障支撑逻辑。设计过程中优先保证两大核心部件的比例一致性，塔体与箭体的水平间距、高度差完全匹配实际发射工位的安全距离要求，底部设置的两个小型占位结构，可直观呈现发射工位周边配套设备的相对尺寸关系，避免单独查看箭体或塔体时出现尺寸感知偏差。从安装边界来看，塔体基座的底部平面为整个结构的安装基准面，箭体支腿的触地点与基准面完全贴合，塔体顶部超出箭体的高度段预留了后续加装起重设备、勤务臂延伸段的结构空间，箭体尾部与塔体基座的水平间隙满足发射前箭体转运、管线对接的操作空间要求，桁架结构的杆件截面尺寸按照比例缩放后，可直观体现实际塔架的结构刚度分布逻辑，箭体的翼面、栅格舵等突出结构与塔体桁架的最小间隙，满足发射前箭体垂直转运时的安全避让要求，不会出现结构干涉问题。整套结构没有冗余的装饰性部件，所有结构特征均服务于发射工位的实际功能呈现，可帮助结构设计人员快速理解航天发射工位的系统组成逻辑，也可作为航天主题展陈、教学演示的三维结构参考，直观呈现商业航天发射系统的空间布局关系。
