三段级带上下缸体汽轮机结构

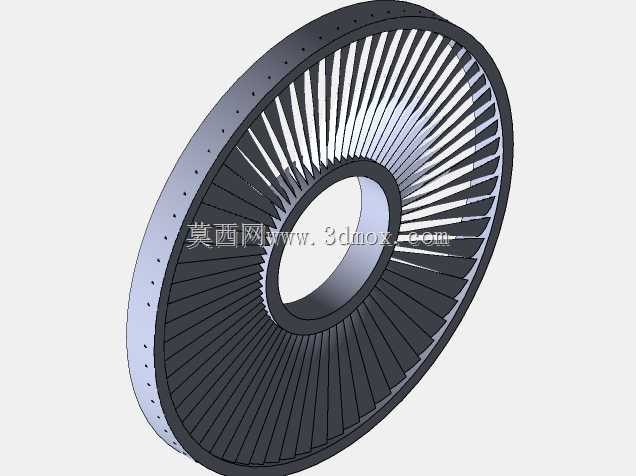

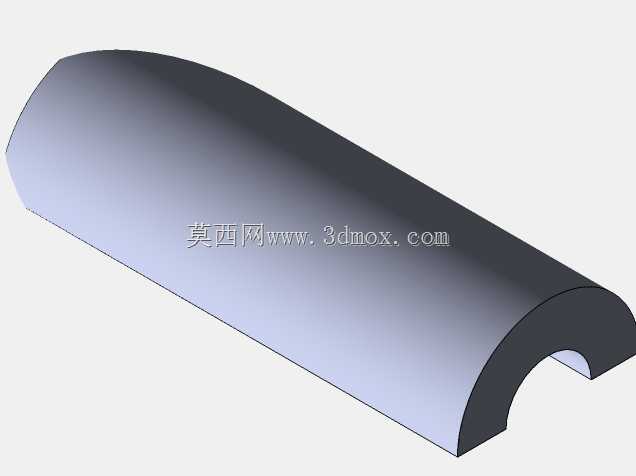

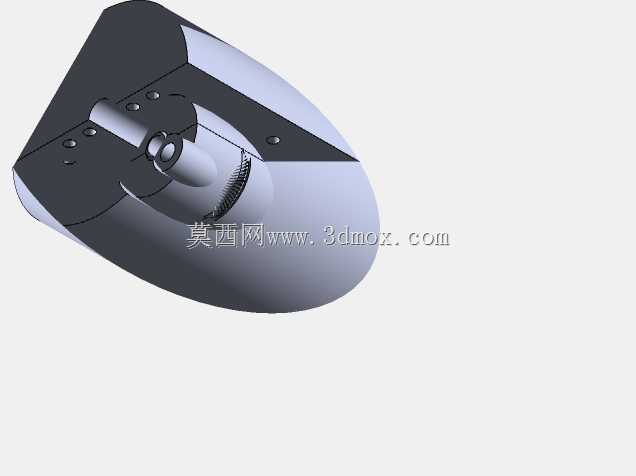

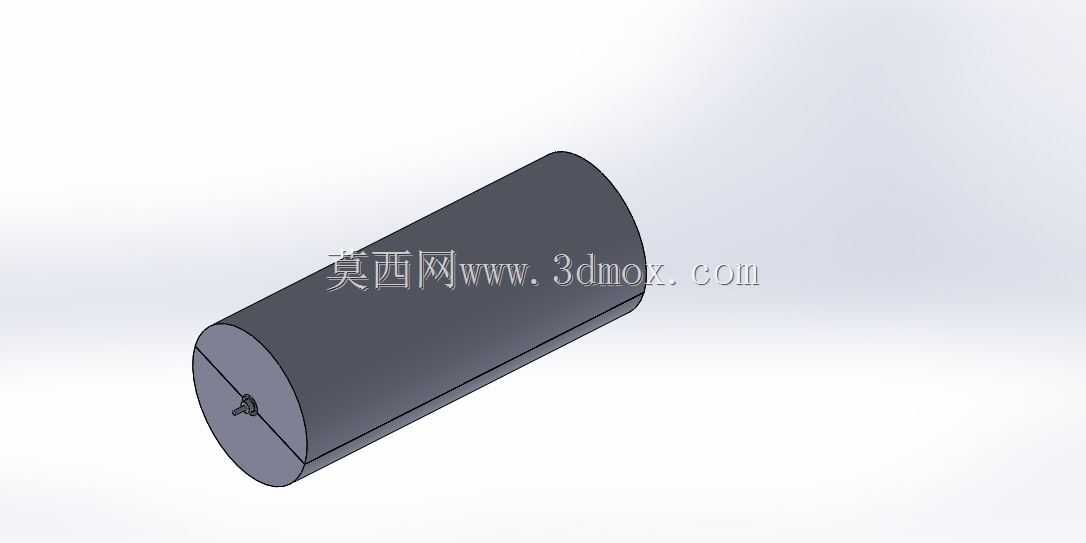

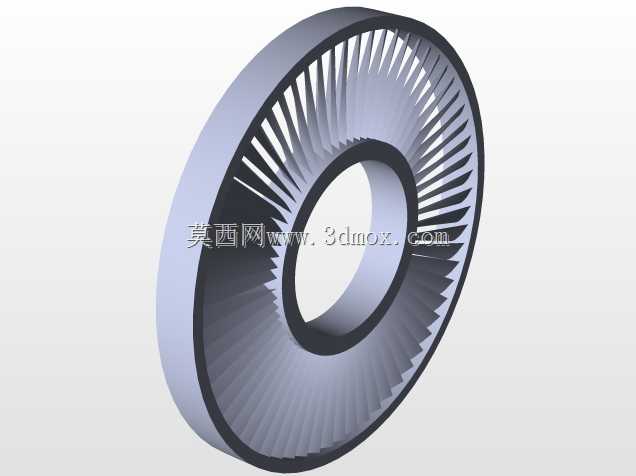

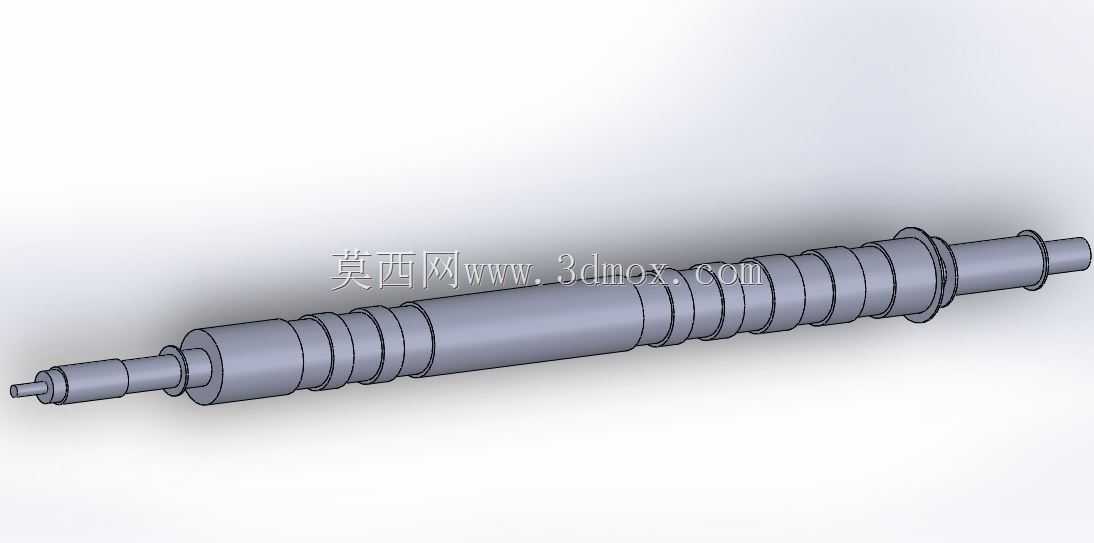

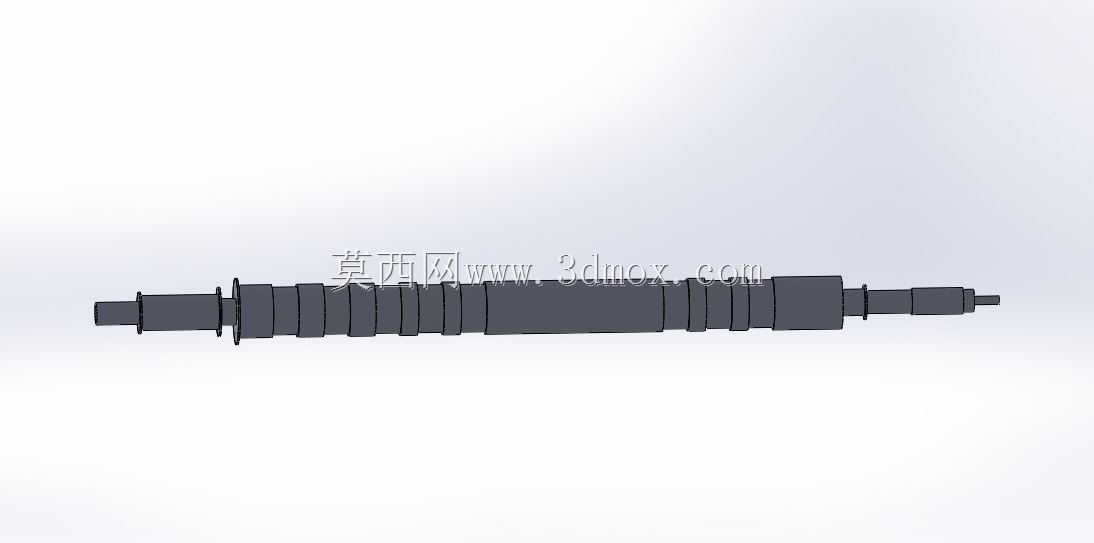

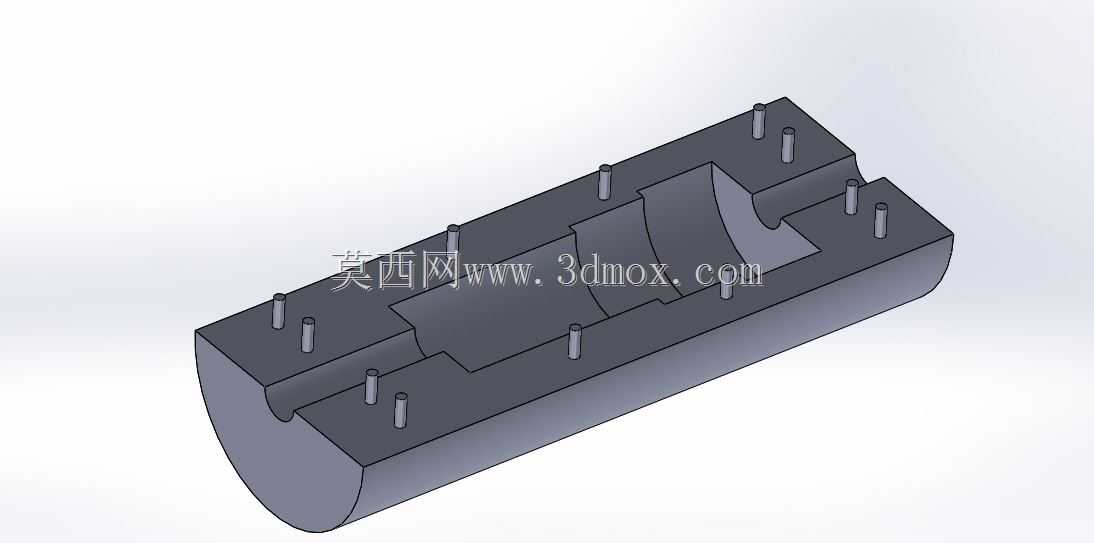

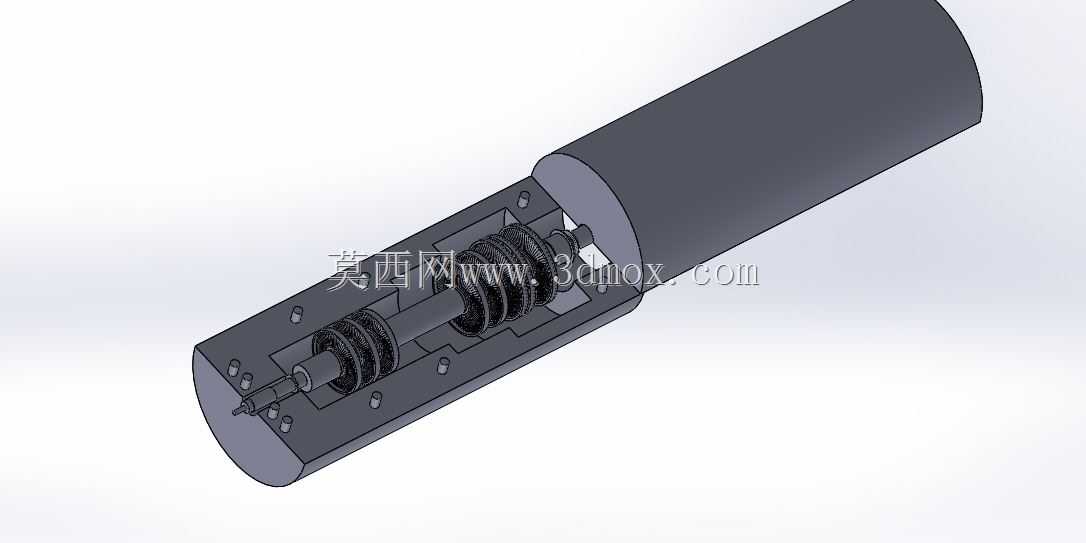

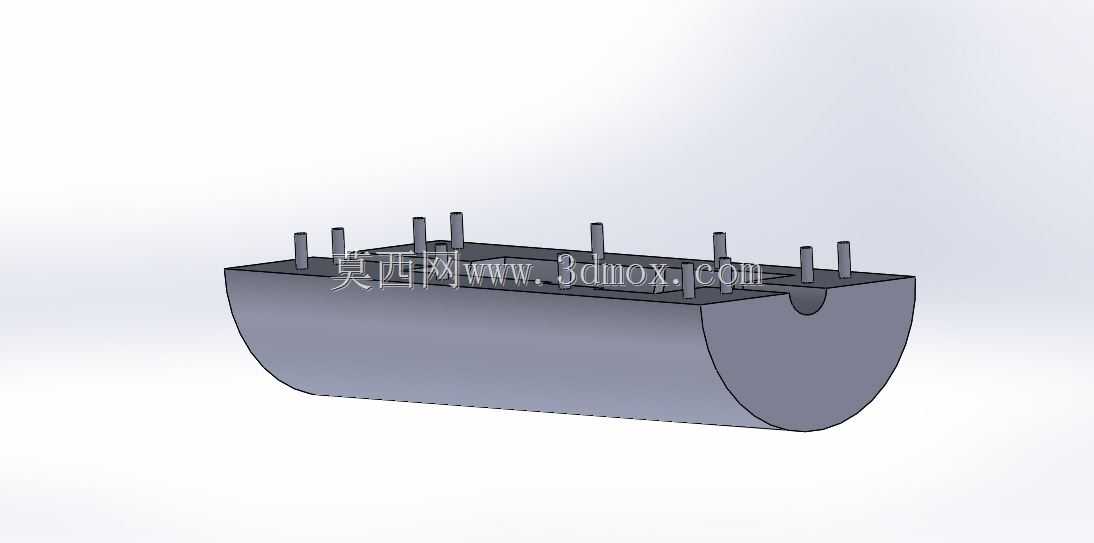

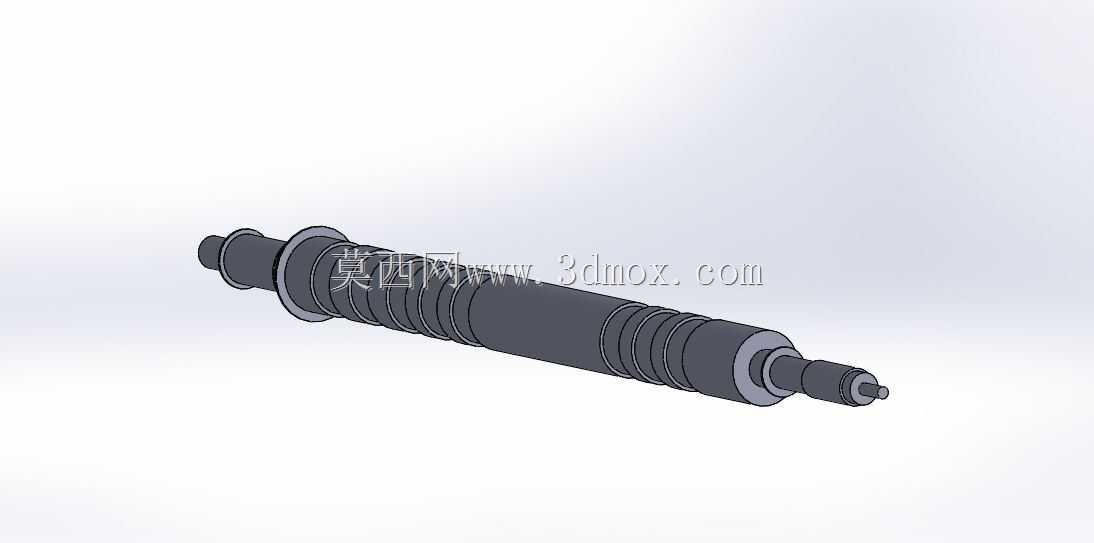

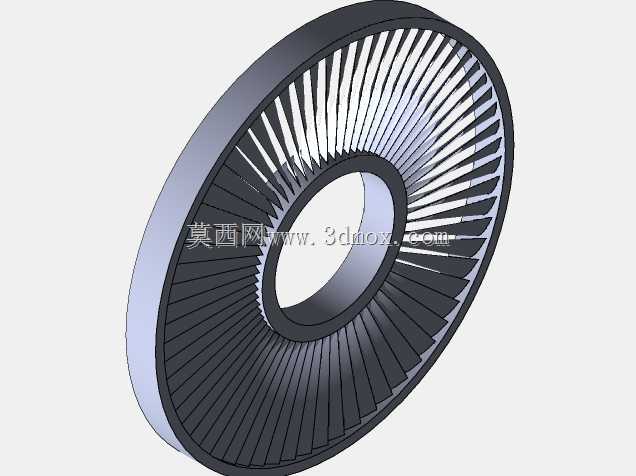

在火电、核电及工业驱动领域，汽轮机是实现热能向机械能转换的核心动力装备，本次呈现的带汽缸结构，针对中小功率工业拖动工况设计，可直接驱动给水泵、压缩机等旋转类负载，也可适配小型发电机组完成能量输出。整套结构采用上下缸中分面剖分设计，上缸与下缸通过中分面法兰螺栓实现紧固连接，这种结构形式完全贴合现场检修需求，无需完全拆除外接管路即可完成揭缸作业，大幅缩短运维周期，降低停机带来的生产损失。通流部分设置三个压力级，沿蒸汽流向逐级完成焓降转换，每一级的动叶与静叶匹配对应通流面积，兼顾不同工况下的蒸汽流动效率，避免变负荷运行时出现过大的流动损失。转子组件采用整锻结构与套装叶轮结合的形式，既保证主轴的强度冗余，又控制加工难度与制造成本，各级叶轮与主轴的配合公差严格按照热装工艺要求设定，避免高速运转下出现松动位移。汽缸外壁设置有对应的法兰凸台与接管接口，可匹配进汽管、排汽管、疏水管及测点安装座的布局，安装时需保证汽缸水平中分面的平面度公差，扣缸前需完成通流间隙的逐项测量调整，确保动静部件之间无碰磨风险。从安装边界来看，下缸预留的猫爪结构可直接搭设在基础台板的滑销系统上，允许机组启停过程中沿轴向与横向的自由热膨胀，同时保证缸体中心位置不发生偏移，避免热应力导致的缸体变形或转子对中偏差。设计过程中重点考量了不同工况下的热变形补偿，各级隔板与汽缸的配合采用凹槽定位结构，预留合理的膨胀间隙，同时配合汽封片结构减少级间漏汽损失，整套结构的尺寸链匹配完全围绕高速旋转工况的可靠性展开，可作为同类型中小功率汽轮机结构设计、教学演示及方案选型的直观参考，帮助从业者快速理解剖分汽缸与多级通流部分的布局逻辑。
