火箭硬件类双立板铰接支撑支架结构

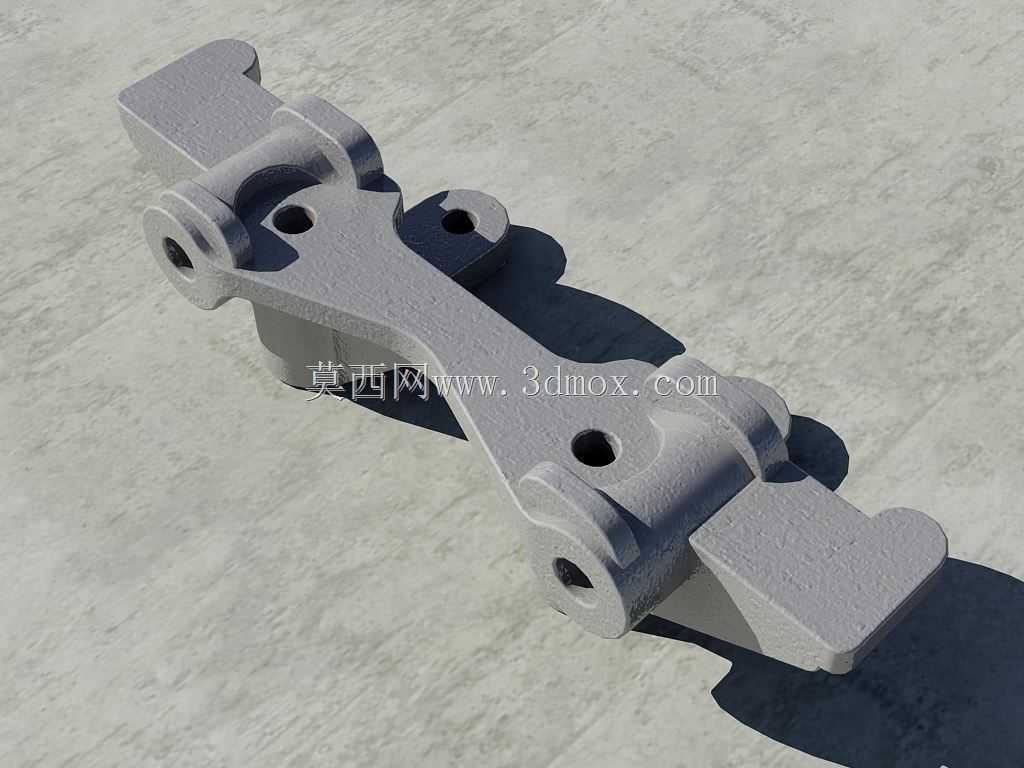

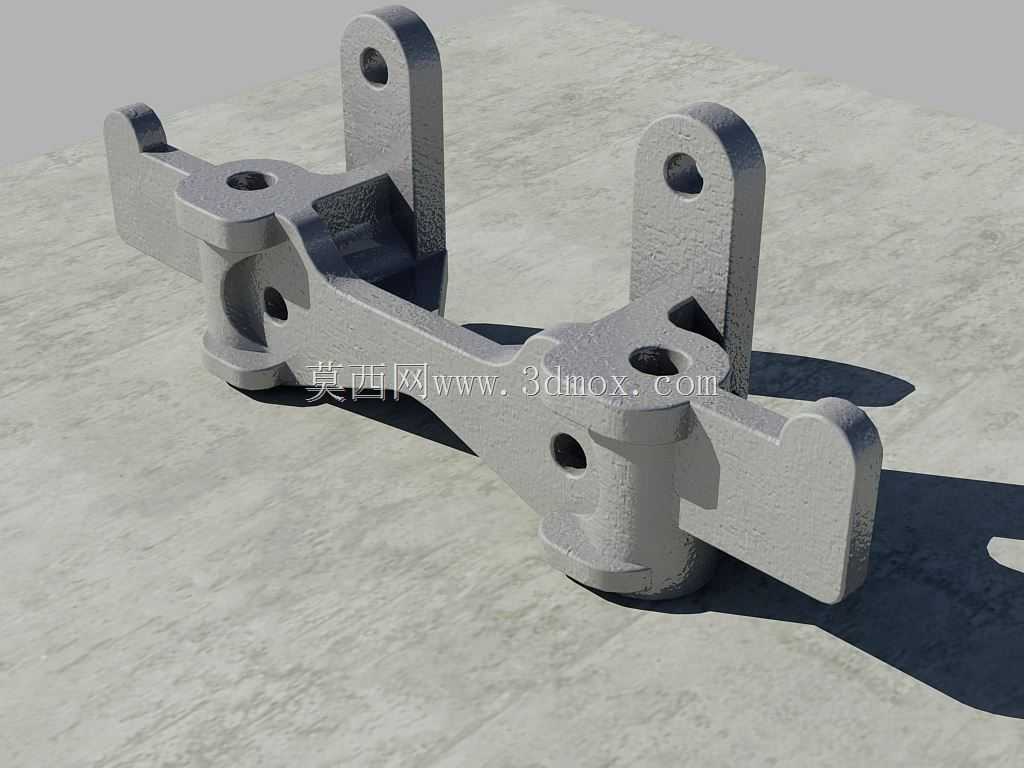

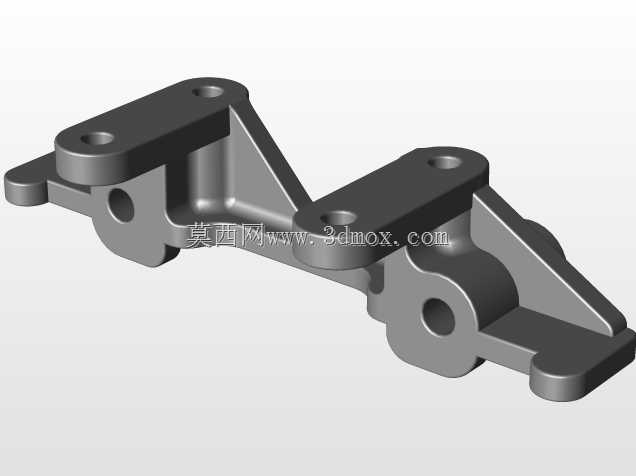

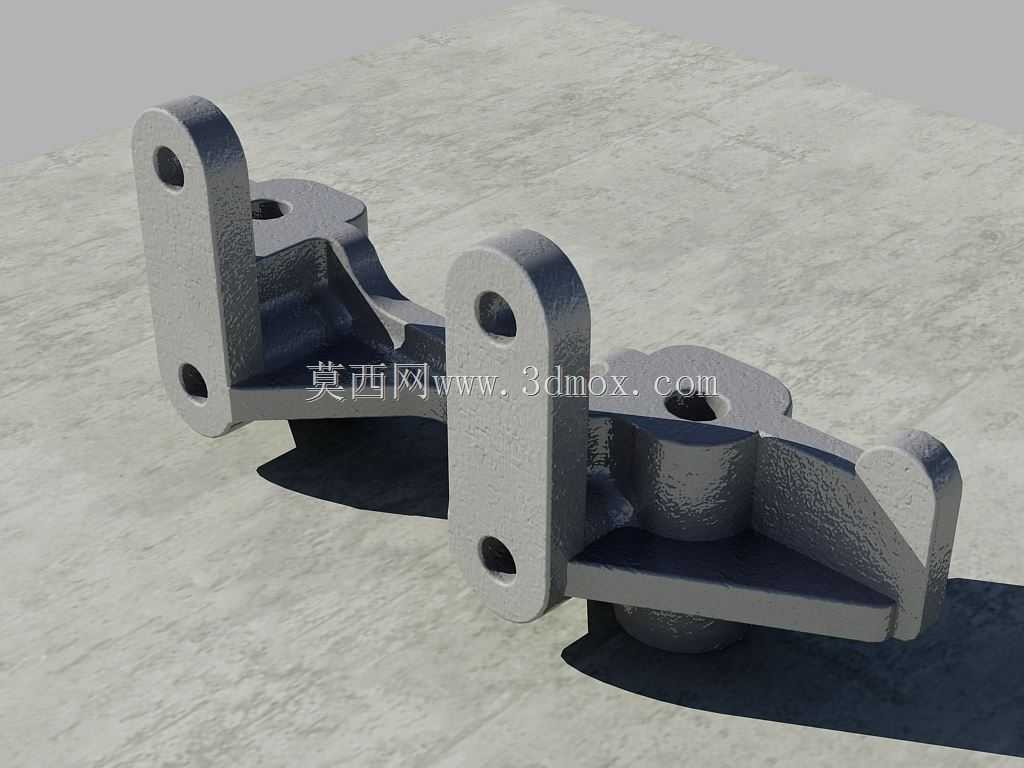

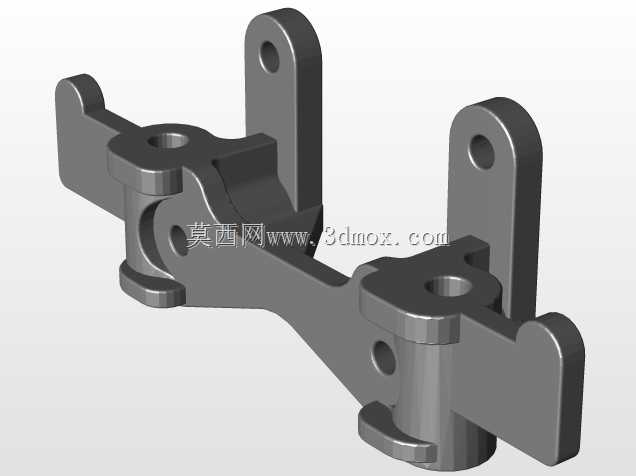

该支撑支架属于航天发射配套链路中的刚性连接构件，主要应用于火箭地面勤务保障设备、箭体局部辅助支撑点位以及测试工装的连接环节，在实际工况中需要承担交变载荷下的定位支撑作用，同时要适配多姿态调整时的铰接转动需求，避免硬连接带来的应力集中损伤配套结构。从结构设计逻辑来看，整体采用双侧立板对称布局，两块带安装孔的竖向耳板平行布置，孔位同轴度公差控制在较高精度区间，保证铰接销轴穿装后无卡滞、无偏磨，耳板与底部基座之间通过弧形过渡筋条连接，而非直角直连结构，这种设计能够在受侧向冲击力时将应力沿筋条曲面均匀分散，避免转角处出现应力断裂风险。底部的承托基座设置有中心定位孔与侧向限位凸台，安装时可先通过中心孔完成快速对位，再通过侧向凸台卡入配套安装座的限位槽内，无需反复调整位置即可完成初定位，大幅提升现场装配效率。安装边界方面，双侧耳板的外侧间距、耳板厚度、安装孔孔径均按照航天标准连接件的通用尺寸匹配，可直接适配对应规格的销轴与紧固件，不需要额外加工转接件；底部安装面的平面度经过结构优化，与安装基座贴合后间隙控制在极小范围内，避免受载后出现局部压溃变形。实际使用过程中，该支架既可以作为静态支撑点承载箭体局部段的静置重量，也可以在测试环节随配套机构完成小角度转动，筋条的布局特意避开了铰接件的转动行程范围，不会出现运动干涉。结构上没有多余的冗余设计，所有非配合面均做了等壁厚处理，在保证结构强度满足载荷要求的前提下尽可能控制自身重量，符合航天配套构件轻量化的设计趋势，同时铸件的拔模角度经过合理设置，适合采用熔模铸造工艺批量生产，后续仅需对安装孔、贴合面做少量机加工即可达到使用精度要求，加工成本可控。
