轿车用三角涡流发生器优化结构设计

日常高速行驶场景下，轿车车顶后段靠近尾窗的区域极易出现气流分离现象，分离形成的涡流区会直接增大整车压差阻力，这一问题在100km/h以上的匀速行驶工况下对能耗的影响尤为明显，这款三角结构的涡流发生器，正是针对这一实际工程问题设计的气流优化部件。

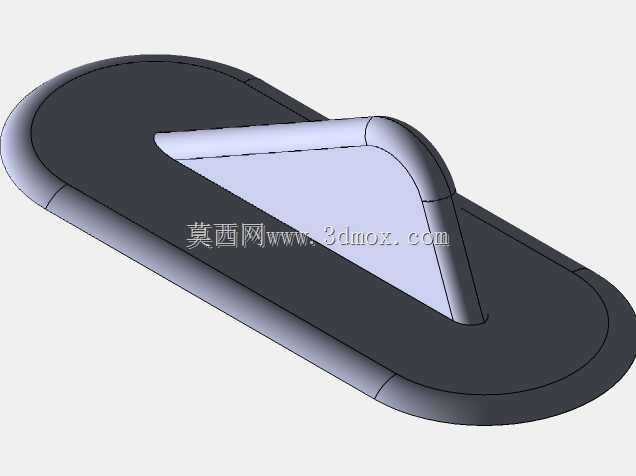

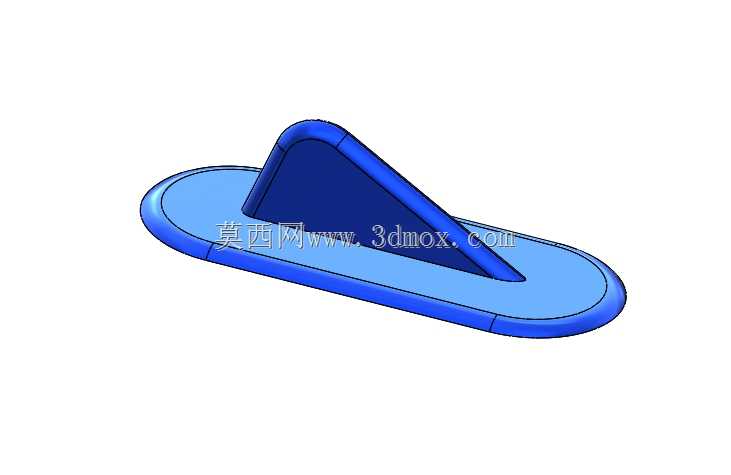

从设计思路来看，这款涡流发生器没有采用传统商用涡流发生器的大尺寸翼型结构，而是选用了小尺寸三角凸起构型，攻角设定为15°，这一参数是经过多轮流场仿真迭代确定的：过小的攻角无法有效诱导出流向涡，无法将车顶上方的高速气流能量输运到近壁面，难以延缓边界层分离；过大的攻角则会让凸起自身产生额外的诱导阻力，抵消减阻带来的收益。单只涡流发生器的外形做了圆滑过渡处理，所有棱边均做了R角优化，避免尖锐棱角带来的额外风噪，同时也适配3D打印的成型工艺，无需额外支撑即可完成打印制作，普通家用FDM打印机使用常规PLA或者PETG材料即可加工，降低了单件制作的门槛。

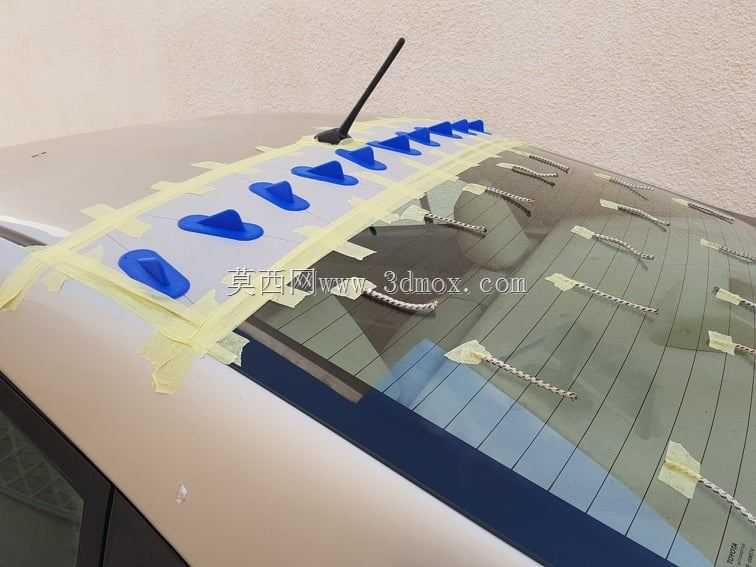

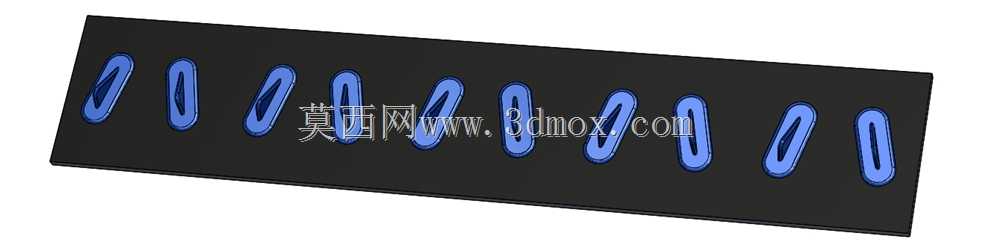

安装边界方面，这款涡流发生器的安装位置选定在车顶后段、尾窗上沿前方的平整区域，安装时可通过美纹纸预先定位排布，单排布置10个即可覆盖整车车顶的宽度范围，相邻发生器的间距按照流向涡的有效作用半径设定，避免相邻涡系互相干扰抵消作用。安装基面要求为平整的车身漆面，使用耐高温双面胶即可完成固定，不会对车身漆面造成不可逆损伤，也无需对车身结构做任何打孔改装。

实际使用过程中，布置合理的三角涡流发生器可以在凸起后方诱导出成对的反向旋转流向涡，将车顶边界层外的高动量气流卷入近壁低能区，让气流可以更长距离地附着在车身表面，缩小尾窗后方的负压涡流区范围，从而降低整车行驶的压差阻力，在高速匀速工况下可实现约4%的燃油消耗降低效果。这类结构除了家用轿车的后装优化之外，也可拓展应用在商用车驾驶室顶部、赛车尾翼端板等需要控制气流分离的区域，结构本身的轻量化程度高，单只重量不足5g，整套10件的总重量也不会对车身轴荷分配造成任何可感知的影响。

从结构适配性来看，这款涡流发生器的底部型面可以根据不同车型的车顶曲面做快速适配调整，只需要在三维建模环境中对安装基面做投影切除，即可匹配不同弧度的车顶表面，无需对主体三角结构做大幅修改，适配不同车型的改型效率很高。
