小型可视化教学实验风洞结构设计

　　这套小型风洞面向高校流体力学课程、创客实验台以及小型气动件验证场景，核心目标不是追求大型航空风洞的高雷诺数测试能力，而是在有限桌面空间内建立一条气流组织稳定、流道可视、拆装方便的低速实验通道。实际使用中，它可以放置在实验室工作台或教学演示区，用于观察气流绕过简单翼型、圆柱、薄板、小尺寸车体模型时的流动状态，也可配合烟雾发生器、丝线示踪、微型压力测点完成基础流场展示。

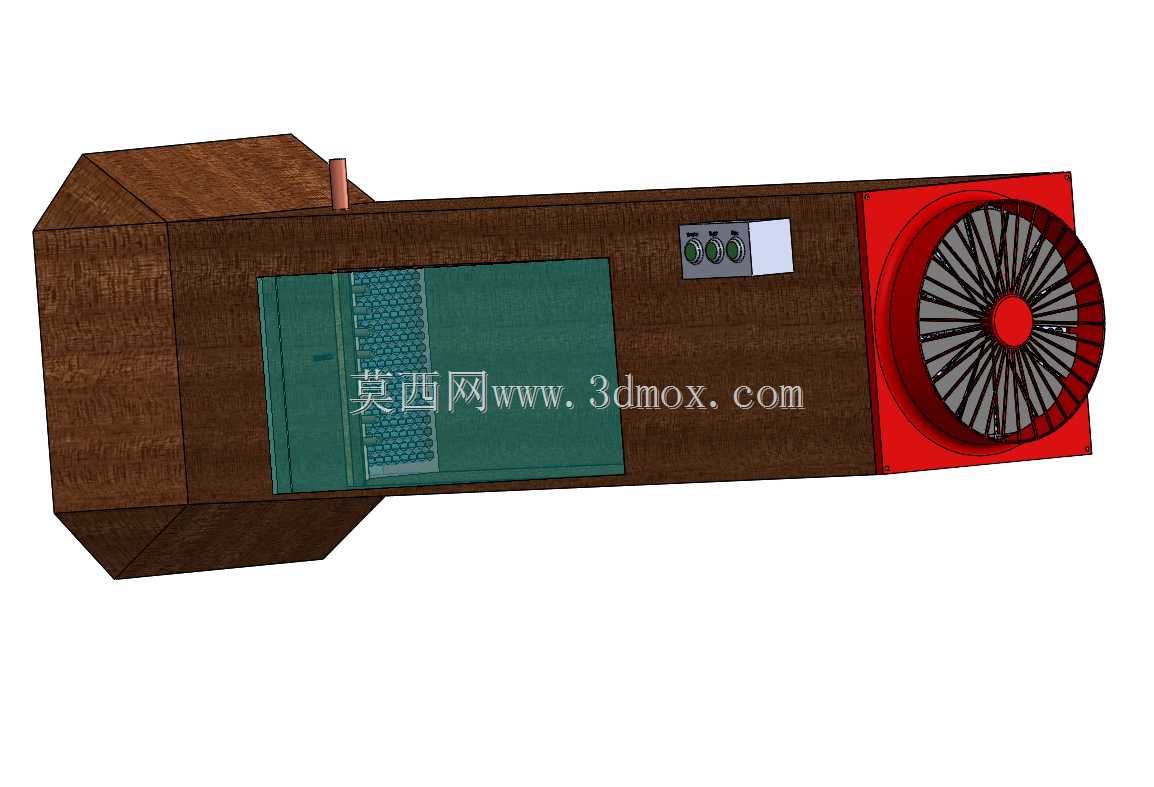

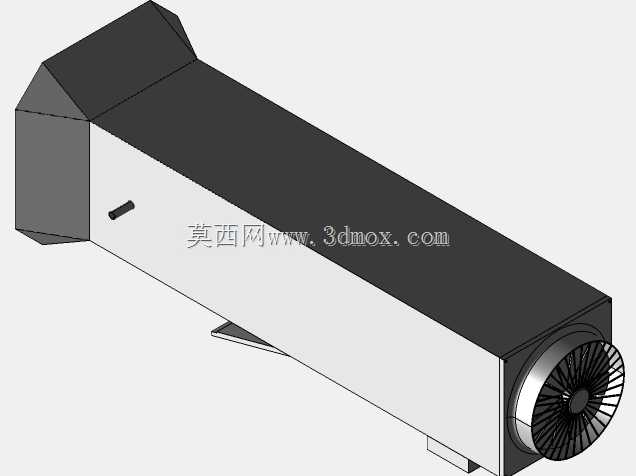

　　整体结构采用长条形卧式布置，一端设置轴流风机作为动力段，另一端通过收缩或过渡段形成相对平顺的来流入口。风机端外露红色圆形护罩，内部叶片与中心轮毂清晰可见，护罩既承担安全防护作用，也限制人员接触旋转部件。动力段与主体箱体之间通过法兰式端面连接，便于后期更换不同风量的风机或调整驱动方案。主体外壳采用板材拼焊或螺接成型，外形以直线面为主，加工门槛低，适合教学单位自行搭建。

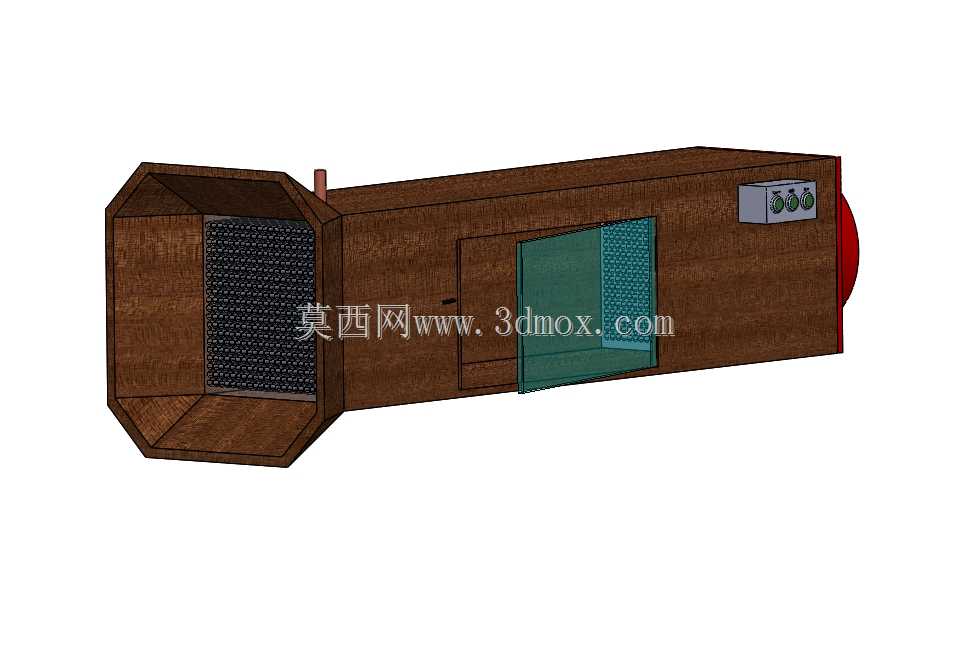

　　流道设计是该装置的重点。风洞中部设置大面积透明观察窗，窗口覆盖试验段主要可视区域，实验人员可从侧面直接观察烟雾轨迹、模型姿态和气流分离位置。观察窗内侧预留平整安装面，可固定小型试样支架、翼型夹持座或压力管走线槽。为了减少入口涡流和截面突变带来的扰动，风洞两端采用多边形过渡结构，使气流在进入观察段前逐步整理；虽然该简化结构不等同于专业收缩段与稳定段组合，但在低速演示和定性实验中能够满足直观观察需求。

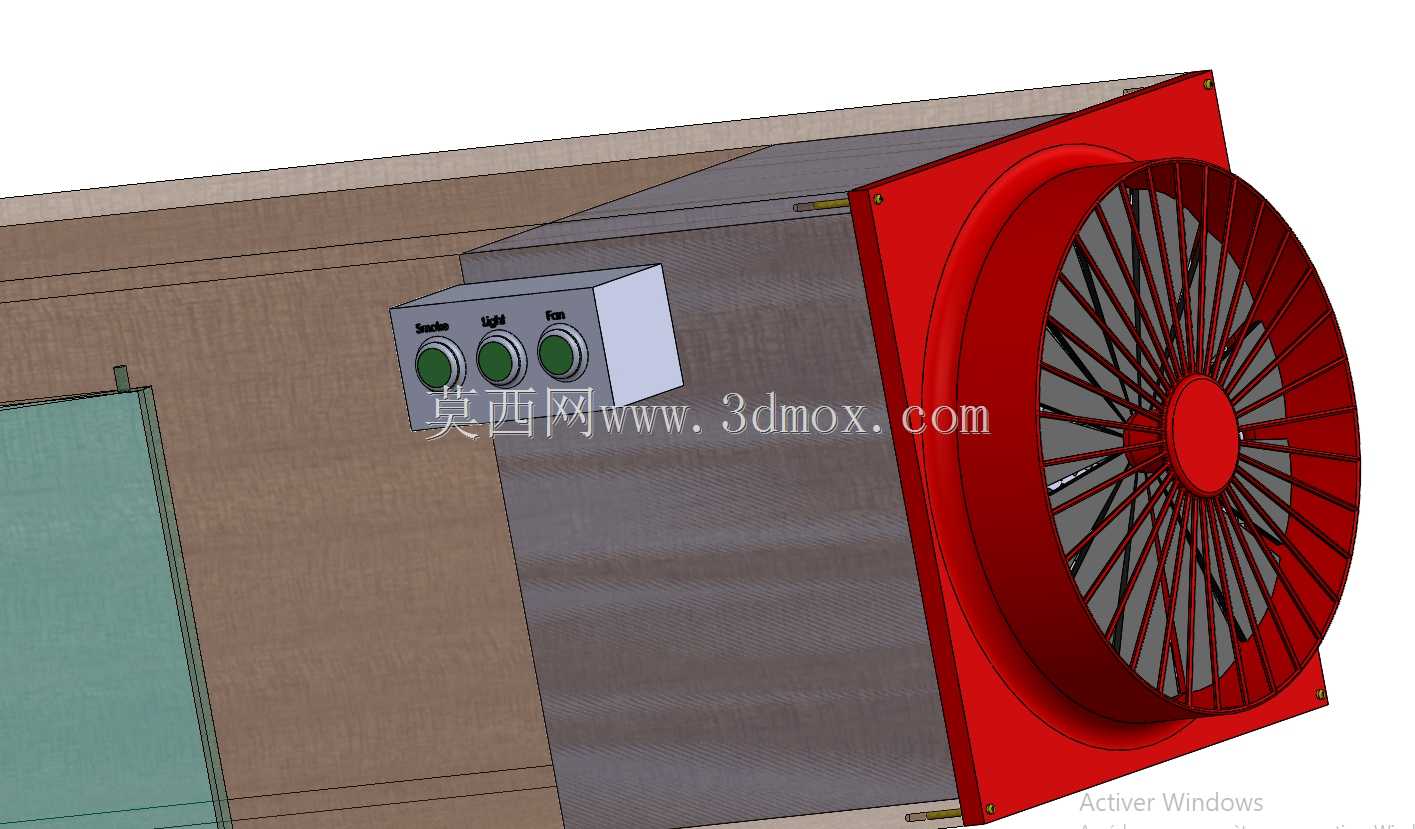

　　控制区域布置在主体上表面，靠近风机端的位置设有开关、旋钮和指示元件，方便操作者在观察模型的同时调节风机运行状态。面板元件与箱体表面保持平齐安装，减少外部突出物对搬运和使用的干扰。箱体顶部还保留有小型接口或凸台结构，可作为烟雾注入、传感器引线或内部照明的安装位置。若用于定量测试，可在该位置扩展静压孔、热线支架或微型风速仪，不必对主体流道进行大面积改造。

　　从安装边界看，设备长度明显大于宽度和高度，属于桌面级长条装置。布置时需要在风机后侧保留排风空间，在入口或观察段前方保留操作距离，避免墙面紧贴造成回流。设备底部应放置在平整台面上，并通过垫块或橡胶垫降低风机振动传递。由于风机旋转会产生持续振动，外壳连接点、观察窗压条和控制面板紧固件都需要考虑防松设计；透明面板建议采用可更换压条固定，避免长期受振动后出现密封不均或板面异响。

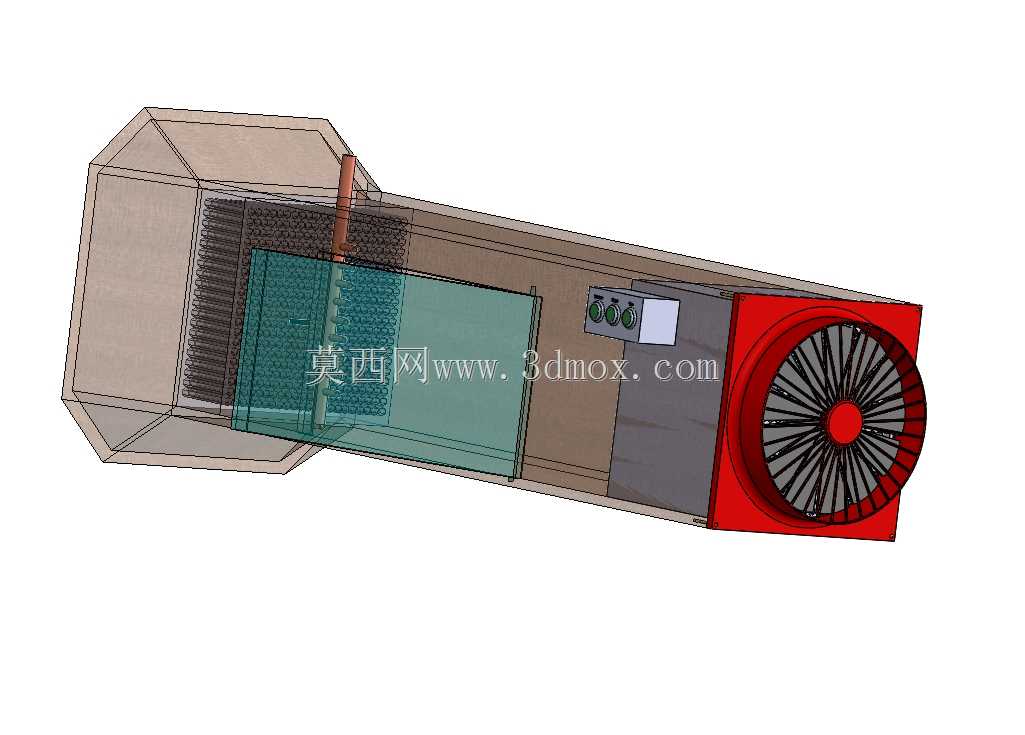

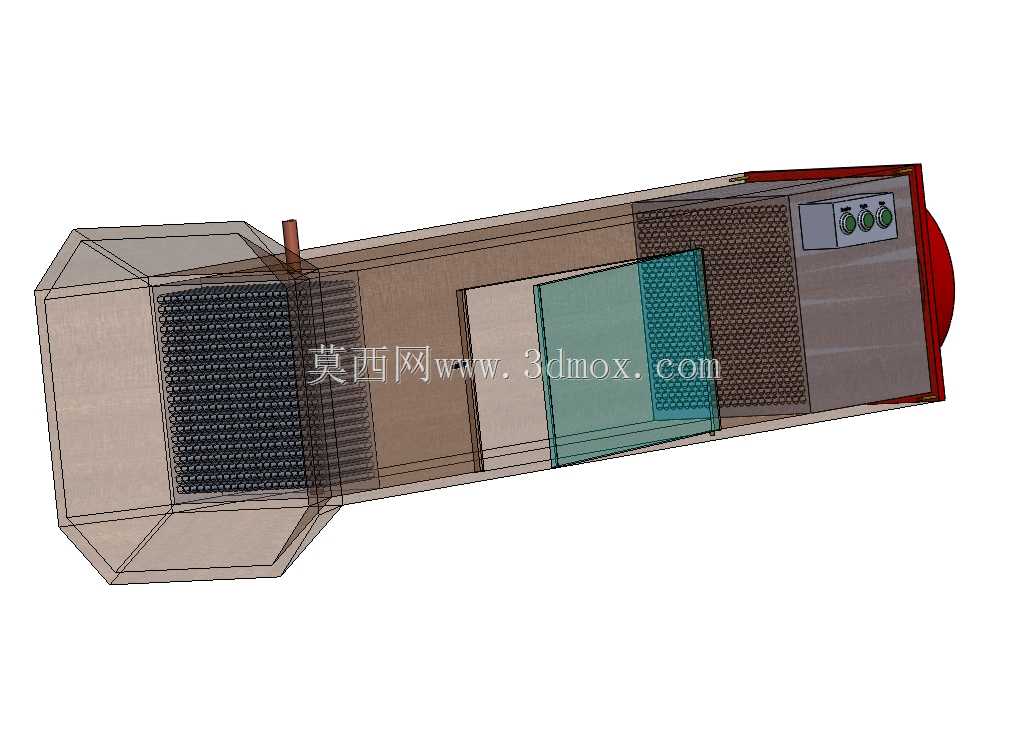

　　结构建模时，外壳、风机护罩、叶片、观察窗、控制面板和过渡段分别独立成体，能够清楚表达装配关系。外壳板材厚度、内部流道净宽、风机外径与护罩间隙需要在工程图阶段进一步核对，尤其是叶片与护罩之间必须保留安全间隙，观察窗与内壁过渡处应尽量平齐，防止台阶诱发局部旋涡。对于教学用途，这种结构强调易加工、易观察、易扩展；对于工程入门训练，它也提供了一个完整的气动设备案例，涵盖动力部件、流道组织、安全防护、人机控制和试验段安装等多个实际设计环节。
