离心式气流风机叶轮及流道结构设计

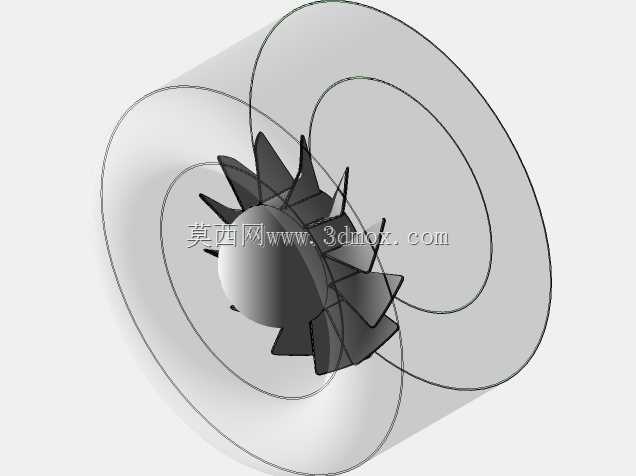

在工业通风、车间换气、工艺送风、设备散热等场景中，气流风机是应用频次极高的流体输送设备，其核心做功部件的结构合理性直接决定整机运行效率、送风稳定性与噪音水平。这款模型还原了离心式气流风机的核心做功单元，包含扭曲型叶片、轮毂主体以及配套的蜗壳流道轮廓，建模过程中完全遵循流体力学的工程设计逻辑，叶片采用空间扭曲曲面构型，能够在叶轮旋转过程中持续对进入流道的气流做功，减少气流在叶片表面的脱流与涡流损失，相比直板叶片结构，能在相同转速下获得更高的风压输出，同时降低气动噪音。从安装适配维度来看，模型预留了标准的轮毂轴孔配合边界，轴孔直径、键槽尺寸均匹配常规Y系列异步电机的输出轴规格，叶轮整体的径向尺寸控制在常规离心风机的安装尺寸区间内，蜗壳的进风口、出风口法兰位置也预留了标准的螺栓连接孔位，能够直接适配常规通风管路的对接安装需求，不需要额外做结构改型就能匹配多数常规通风场景的安装边界。设计过程中优先考虑了实际运行的工况适配性，叶片的进口安装角经过反复调整，能够适配不同进气方向的来流，减少进气冲击损失，叶片与轮毂的连接位置做了圆弧过渡处理，既能够降低应力集中，提升部件的抗疲劳强度，也能减少该位置的气流滞止区，避免长期运行后积尘影响动平衡。流道部分的型线采用对数螺旋线设计，能够将叶轮甩出的高速气流平稳减速增压，引导气流从出风口均匀送出，避免流道内出现局部高速区导致的能量损耗。对于结构设计从业者而言，这款模型可以直接作为同类型风机设计的参考基准，调整叶片数量、扭曲角度、叶轮直径等参数就能适配不同风量风压的工况需求；对于设备选型人员来说，模型的结构细节能够直观展现风机内部的做功逻辑，方便判断该结构是否适配具体的工艺送风、散热通风、废气收集等场景的使用需求；建模过程中所有曲面均做了连续性处理，没有碎面、尖角等建模缺陷，能够直接导入仿真软件做流场分析、动平衡校核，也能用于后续的工程出图、生产加工参考。
