圆锥滚子轴承实体结构三维建模

在重载传动系统的设计选型中，圆锥滚子轴承是同时承受径向载荷与单向轴向载荷的核心支撑部件，这类轴承的结构特性决定了它在汽车驱动桥、机床主轴、减速器输入输出轴、工程机械回转机构等场景中不可替代的作用。不同于深沟球轴承仅能适配轻载纯径向工况，圆锥滚子轴承通过滚子与滚道的锥形接触面设计，可将复合载荷分解为垂直于滚道的正压力与轴向分力，在安装时通过调整内外圈的轴向配合间隙，就能精准控制轴承的预紧量，既避免间隙过大导致的回转窜动，也能防止预紧过紧引发的运转温升过高、磨损加剧问题。

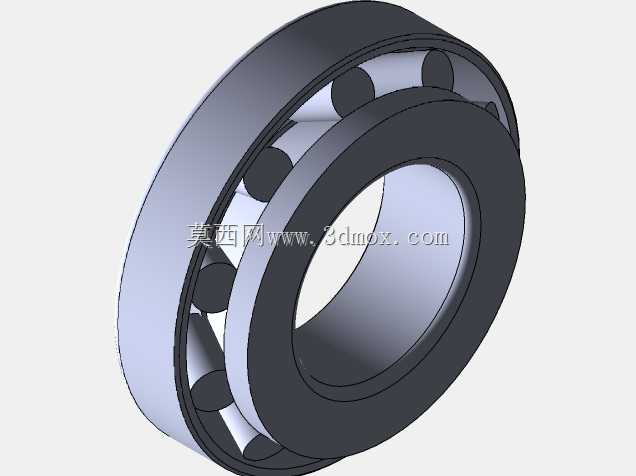

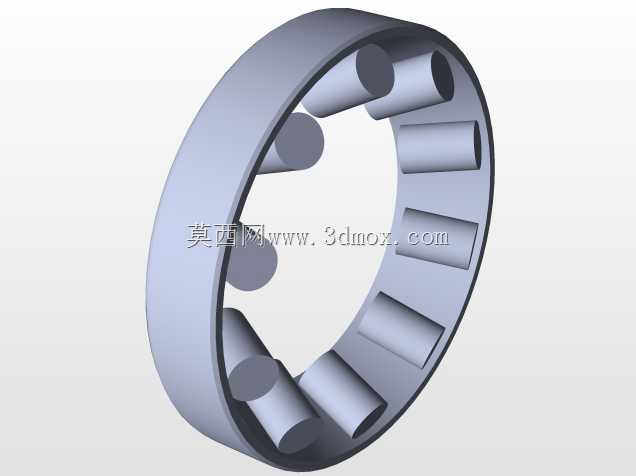

从结构设计逻辑来看，这个模型还原了圆锥滚子轴承的典型分体式结构：带锥形滚道的外圈、整合保持架与圆锥滚子的内圈组件，保持架采用兜孔式结构均匀分隔每一个滚子，避免滚子在运转过程中发生相互摩擦、歪斜卡滞，保证所有滚子能同时均匀承受载荷，避免局部应力集中导致的早期点蚀失效。建模过程中需要严格匹配锥角的几何对应关系，内圈滚道锥面、滚子锥面、外圈滚道锥面的锥顶必须交汇于轴承轴线上的同一点，这是保证滚子沿滚道纯滚动、减少滑动摩擦的核心几何要求，一旦锥度匹配出现偏差，实际运转时会产生额外的滑动摩擦，大幅缩短轴承使用寿命。

在设备安装适配层面，这类轴承通常采用成对安装的布置形式，有面对面、背对背、串联三种主流安装方式，不同安装方式对应的支撑刚性、允许的倾覆力矩大小各有差异。建模时预留的安装边界需要匹配常用轴系的配合公差：内圈与旋转轴采用基孔制过渡配合，外圈与轴承座孔采用基轴制间隙或过渡配合，安装时的轴向锁紧螺母压紧行程需要结合模型的内圈宽度、外圈宽度、滚子组的轴向游隙值来确定，避免压紧量不当导致的轴承运转卡滞。在冶金设备的轧辊支撑、重型卡车的轮毂单元、矿山机械的输送机滚筒支撑这类重载冲击工况下，圆锥滚子轴承的滚子与滚道接触线为线接触，相比点接触的球轴承拥有更高的承载能力与抗冲击性能，建模时还原的滚子端面与内圈挡边的滑动接触结构，还能在运转过程中为滚子提供精准的导向，承受部分轴向分力带来的摩擦载荷，保证高速回转时滚子不会发生偏斜脱出。

实际工程应用中，这类轴承的润滑方式通常根据运转转速选择：低转速重载工况采用脂润滑，填充量控制在轴承内部空腔的三分之一到二分之一，避免填充过多导致搅拌发热；高转速工况采用油润滑，通过油路将润滑油引导至滚道与滚子的接触表面，带走运转产生的热量与磨损产生的金属碎屑。建模时还原的内外圈之间的装配间隙，也需要匹配密封件的安装尺寸，在粉尘、泥水较多的工程机械、农业机械场景中，需要在轴承两侧加装接触式密封圈，防止外部杂质进入滚道破坏接触表面，同时避免内部润滑脂泄漏，延长轴承的维护周期。
