迷你FPV航拍摄像头结构三维设计

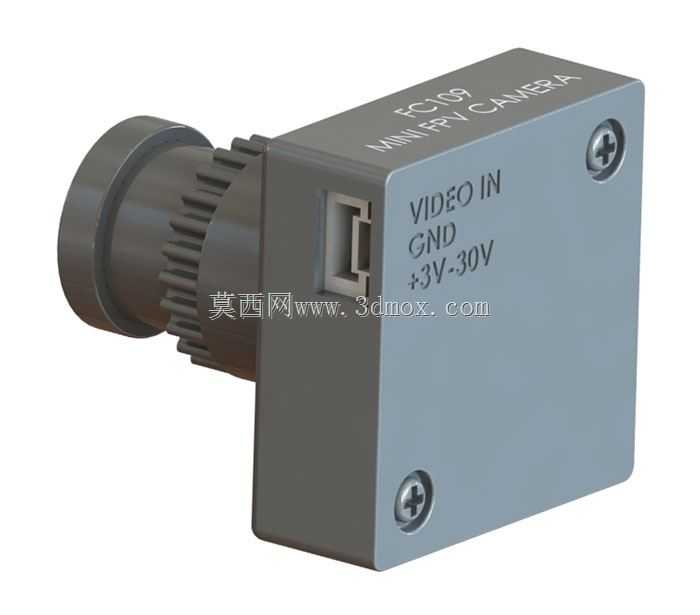

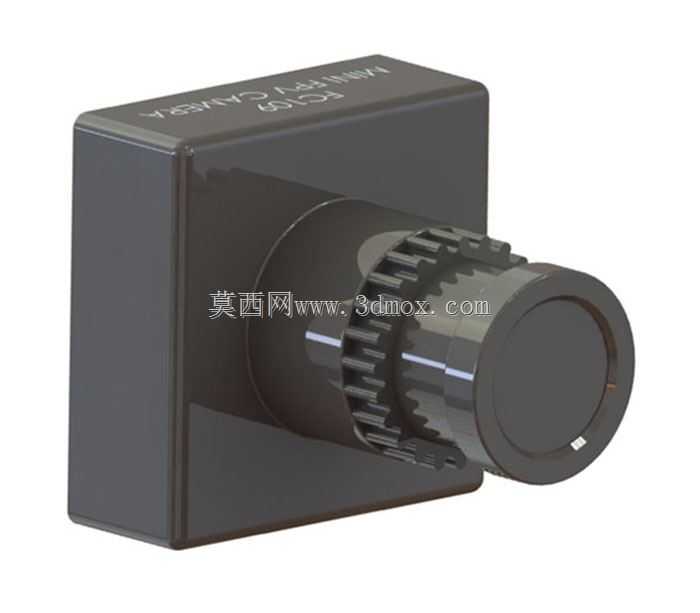

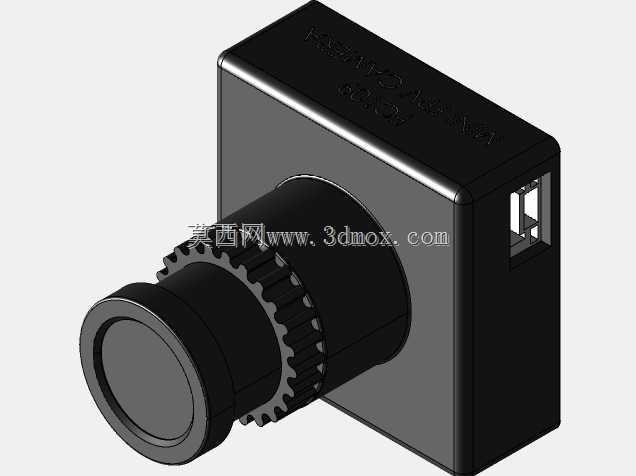

做航模配套视觉部件选型的时候，这类微型FPV摄像头是绕不开的核心组件，很多刚接触穿越机、小型无人机视觉系统的结构工程师，容易只盯着参数表的分辨率、帧率选件，忽略结构安装边界和整机适配的细节，最后装机的时候才发现镜头调节干涉、固定孔位不匹配、走线空间不足的问题。这个模型还原的1/3规格迷你FPV摄像头，核心定位是小载重航模、微型巡检机器人、小型视觉检测工位的影像采集端，整机做了方型主体加前置调焦镜头的布局，主体外壳采用直边方正设计，没有多余的外凸弧面，在狭小的设备舱内可以直接贴装固定，不需要额外设计复杂的避让空间，能最大化利用航模机头或者设备前端的有限安装区域。镜头部分做了齿状调焦环结构，实际装机后不需要拆开外壳，直接用手指或者小镊子就能转动调焦环调整焦距，适配不同拍摄距离的需求，齿形的防滑设计在戴手套操作或者空间狭小没法直视调节位的时候，也能靠触感判断调节幅度，不会出现调焦打滑的问题。从安装边界来看，主体的方形外壳四个角预留了嵌入式安装的定位基准，不管是用双面胶直接粘贴固定，还是设计小型压片锁附，都能找到平整的贴合面，镜头伸出主体的长度做了严格控制，不会因为镜头过长导致装机后突出设备外壳过多，在穿越机高速飞行碰到障碍物的时候，能减少镜头直接受撞击的概率，外壳的边角做了微小的倒角处理，既不会因为锐边划伤安装时的操作手，也不会在注塑生产的时候出现应力集中导致的外壳开裂问题。实际应用场景里，这类摄像头除了常见的航模第一视角飞行拍摄，还能装在小型管道巡检机器人的前端，在狭窄的管道内部传回实时画面，也可以集成在桌面级小型自动化设备的视觉对位工位，做低精度的位置识别，因为体积小重量轻，不会给搭载平台带来过多的负重负担，对小载重平台的续航影响也能控制在很低的水平。设计的时候把信号接口预留在主体后侧，走线方向顺着设备安装方向向后延伸，不会和前端的镜头调节产生干涉，外壳的分模线做在侧面居中位置，组装的时候上下壳扣合后不会在正面看到明显的合模缝，兼顾了外观的整洁度和组装的便利性，镜头和主体的连接位置做了密封台阶，日常户外使用的时候可以阻挡少量的浮尘进入镜头内部，减少日常维护的频次。
