轻量化拓扑优化轴承支撑座结构

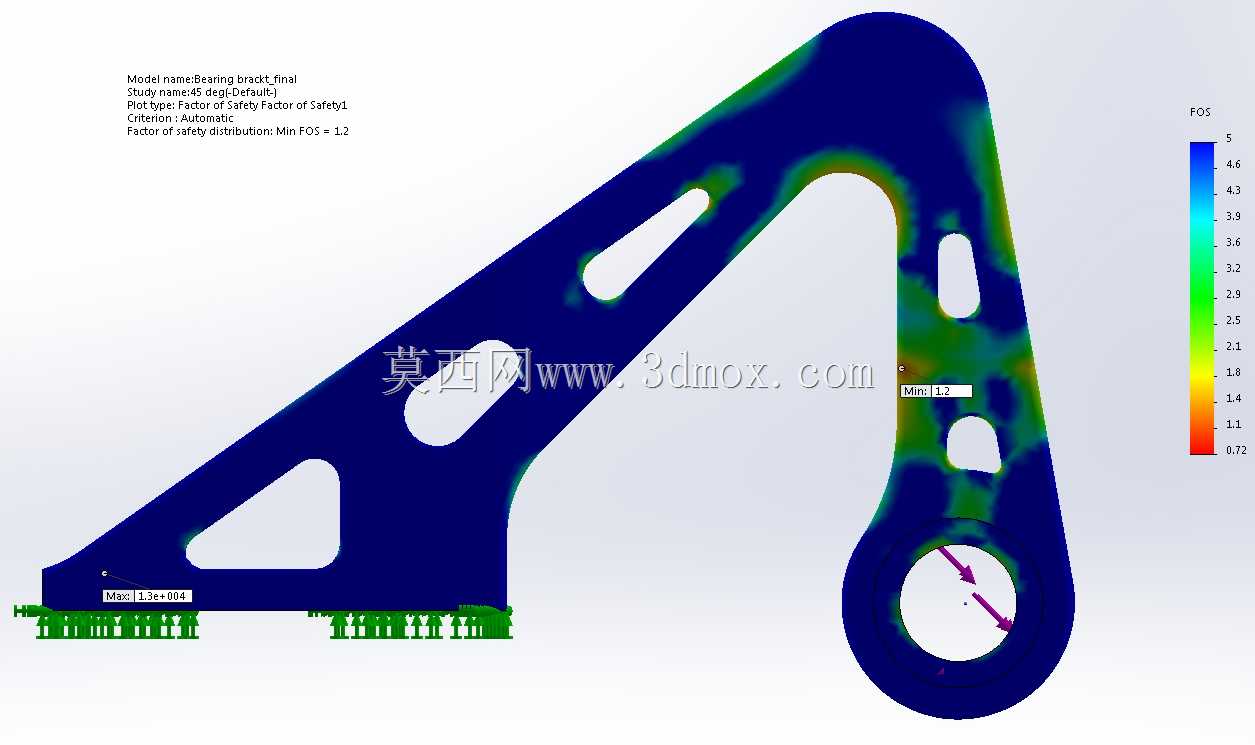

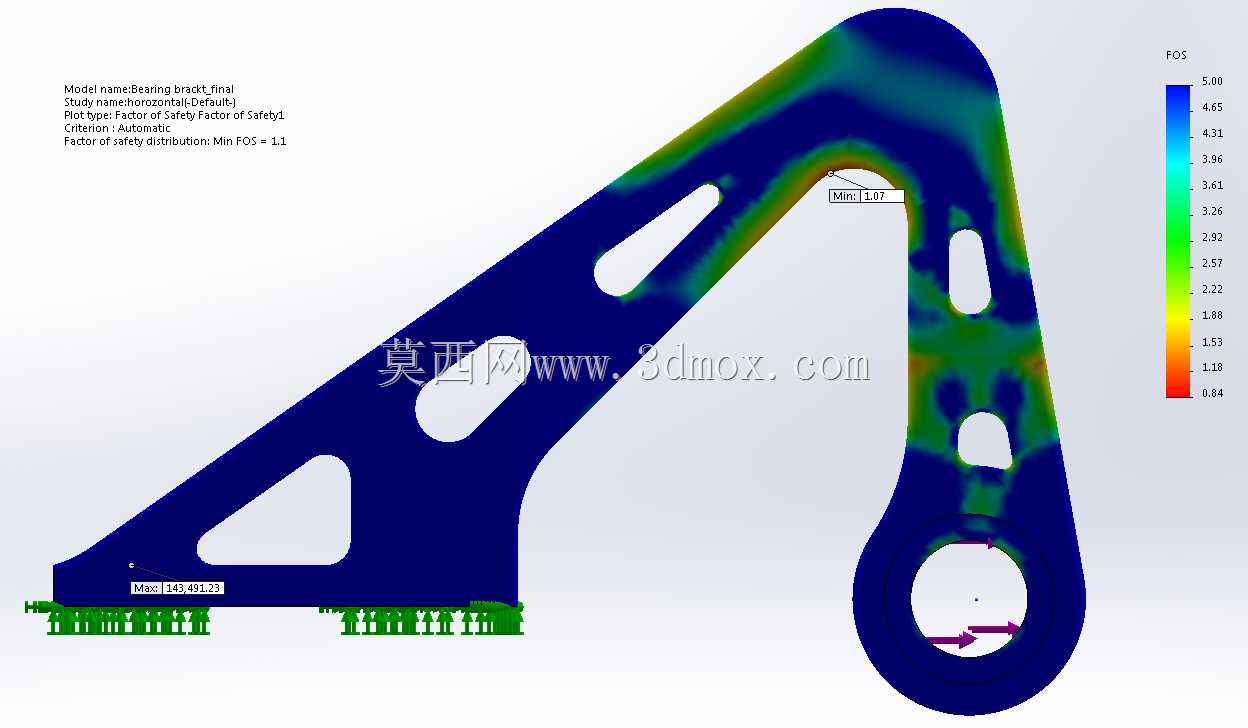

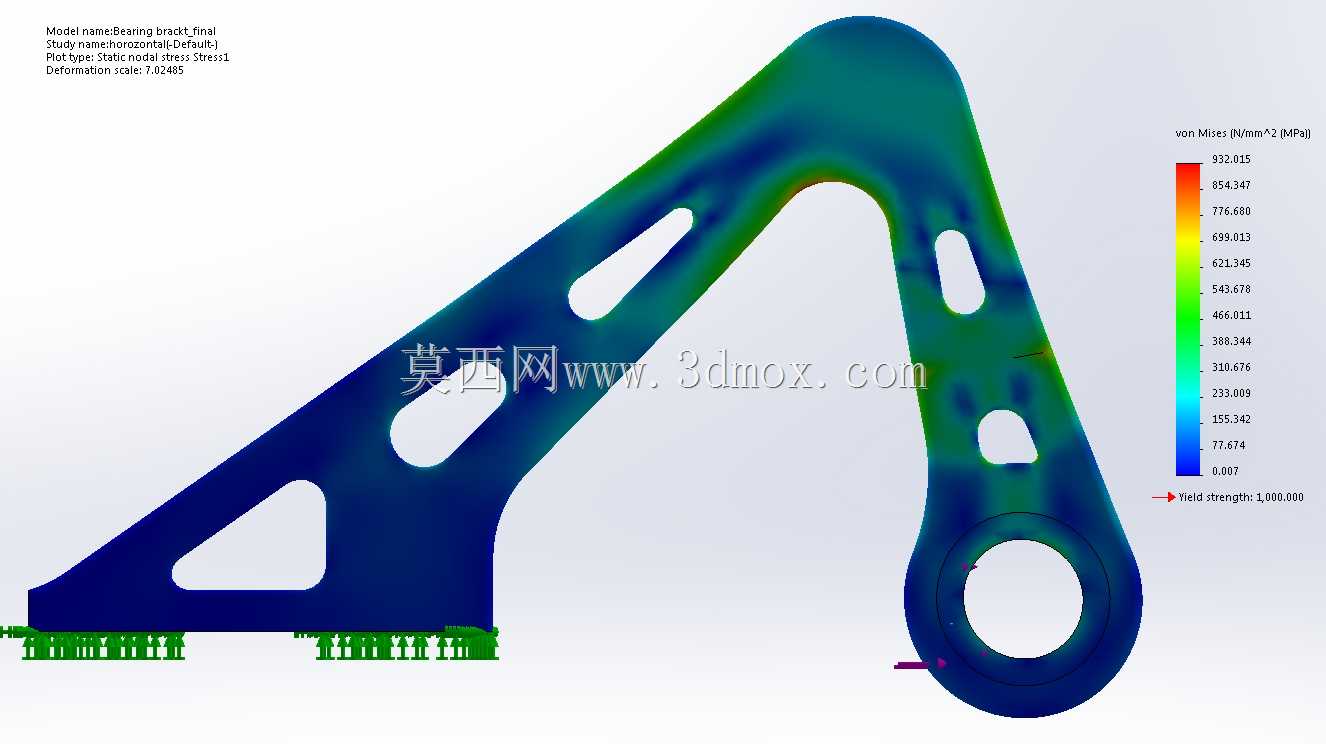

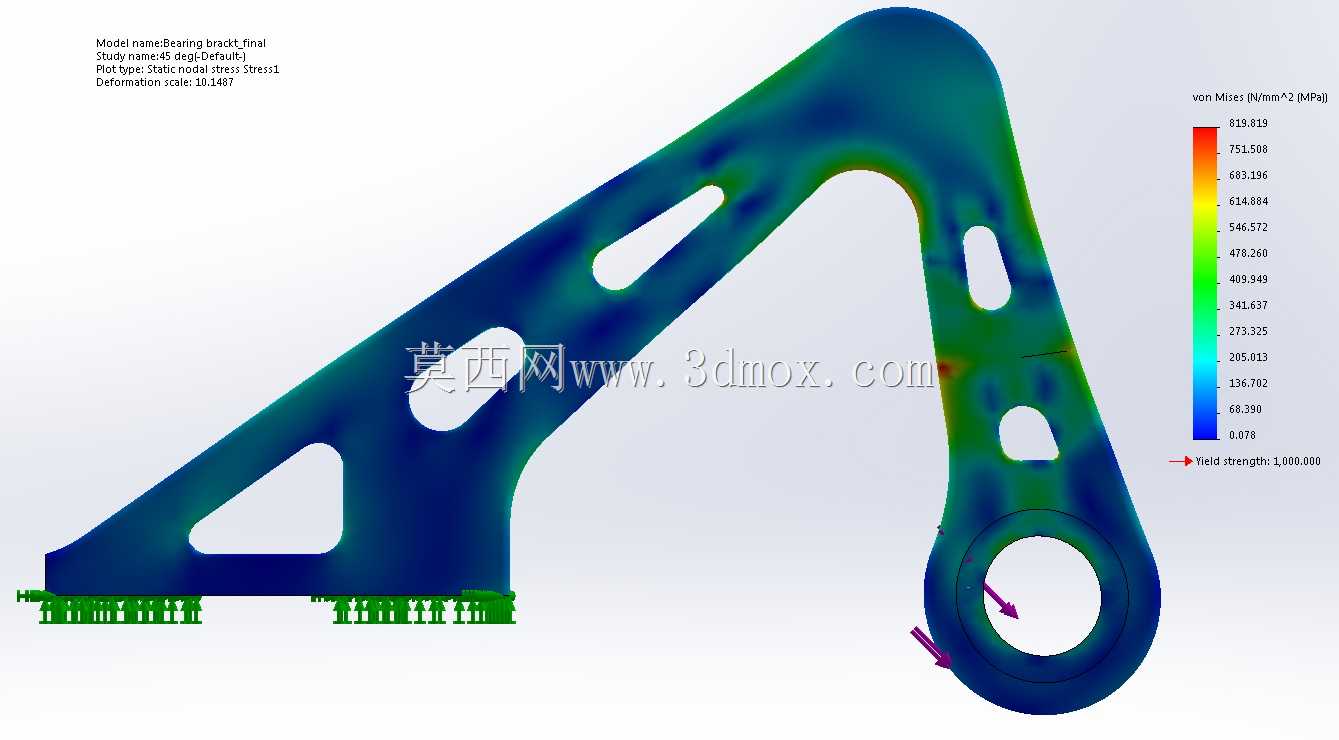

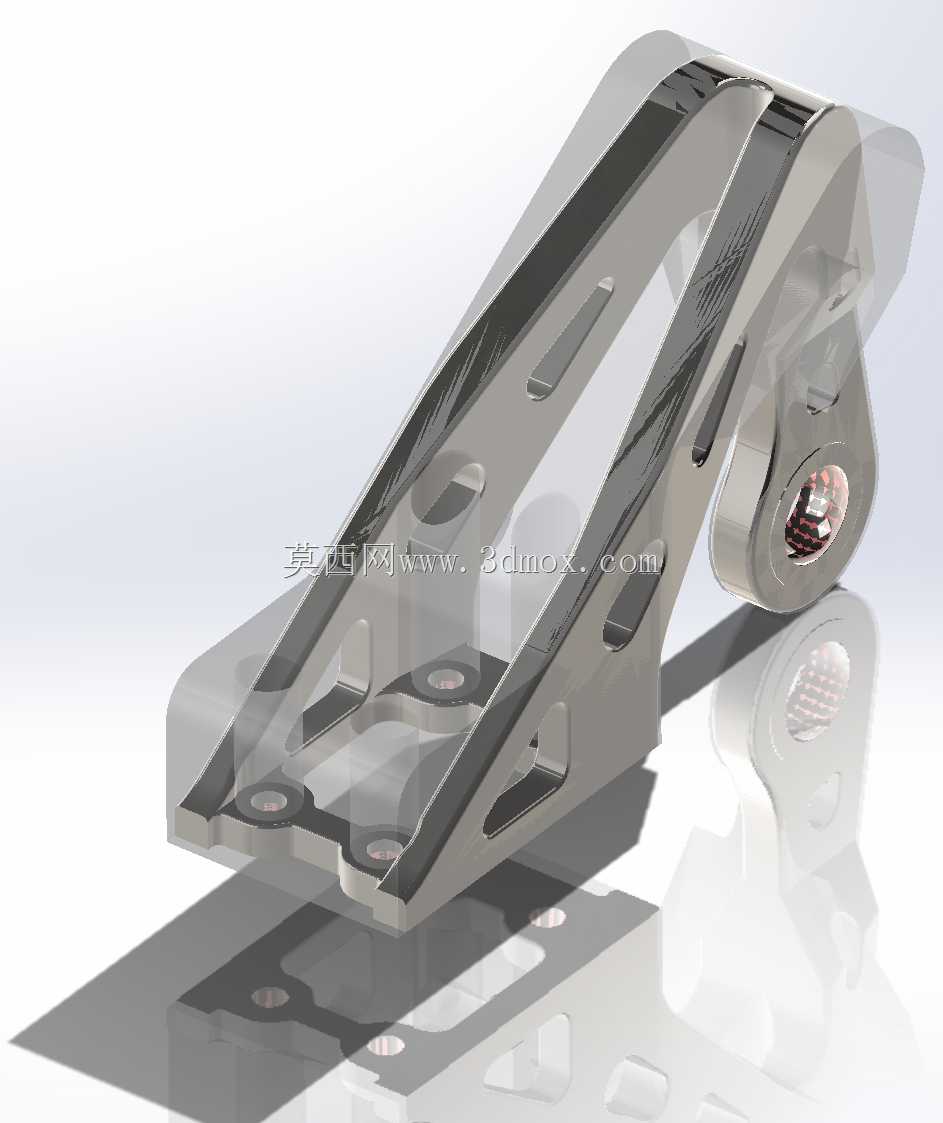

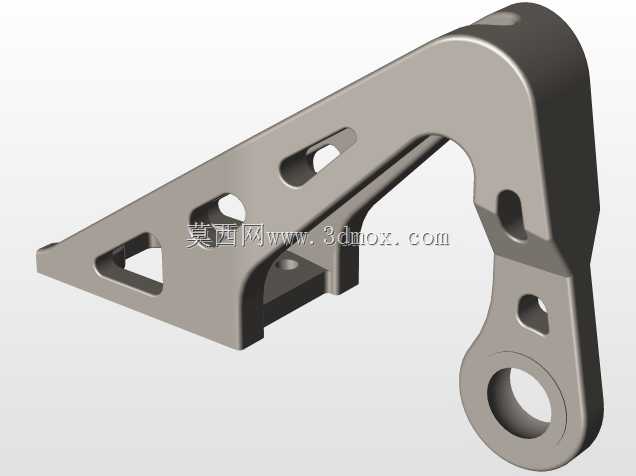

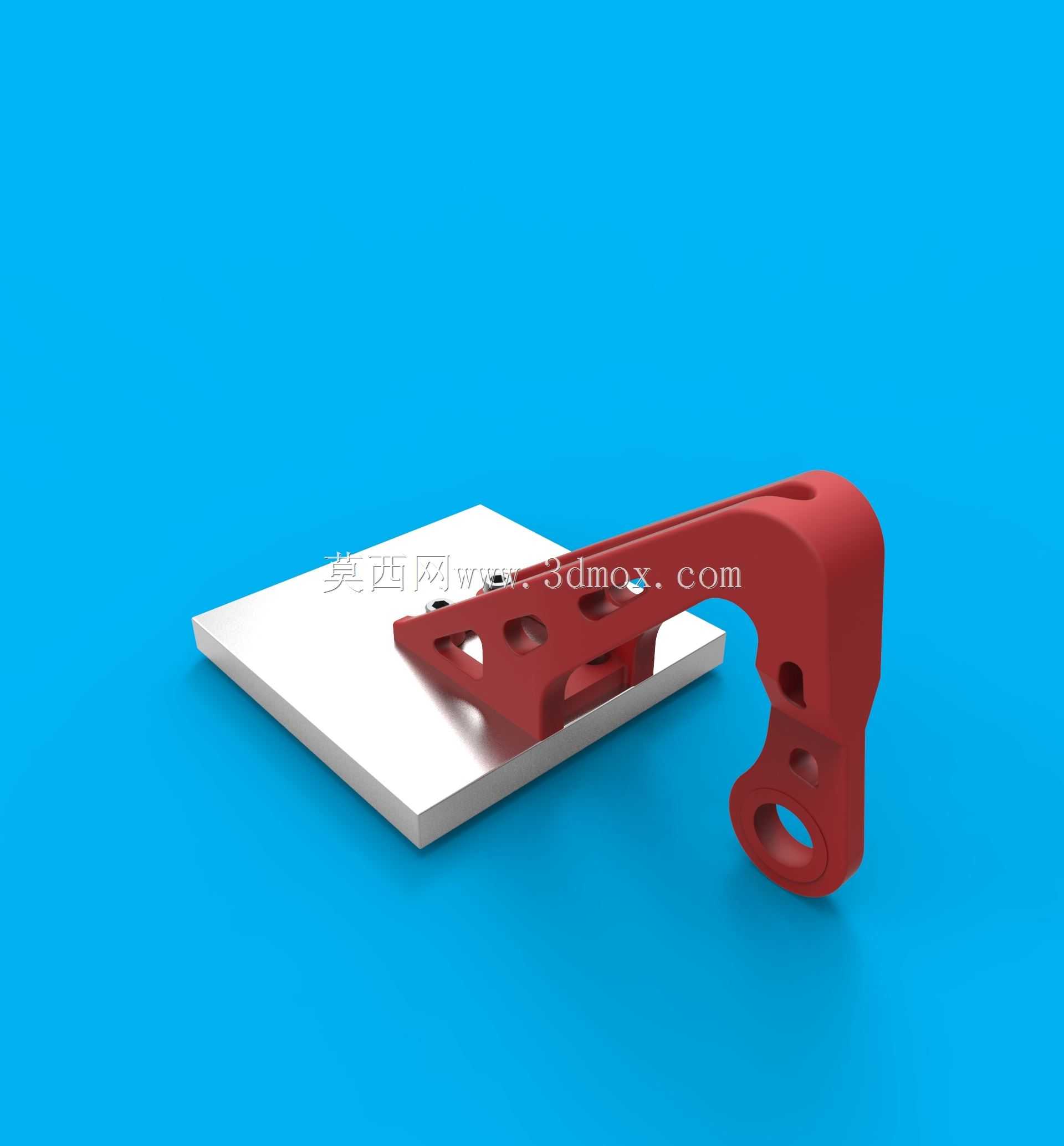

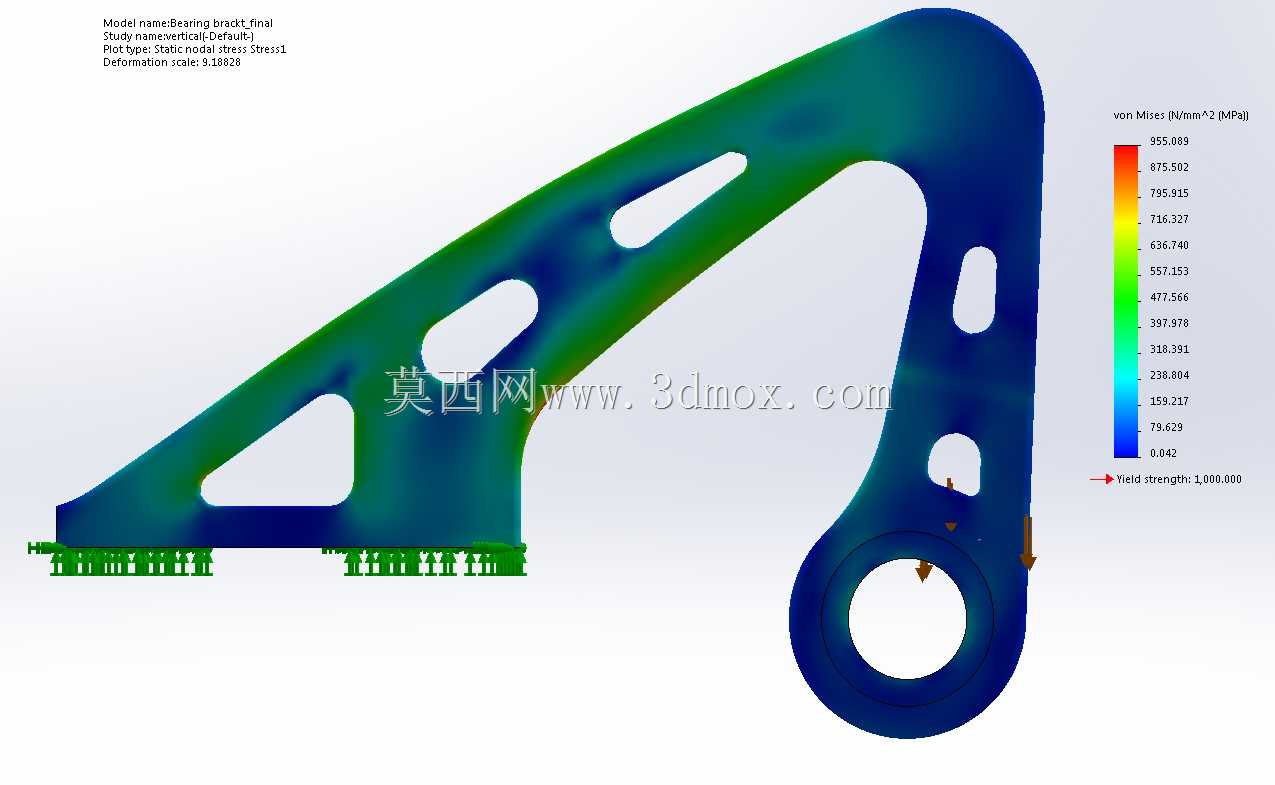

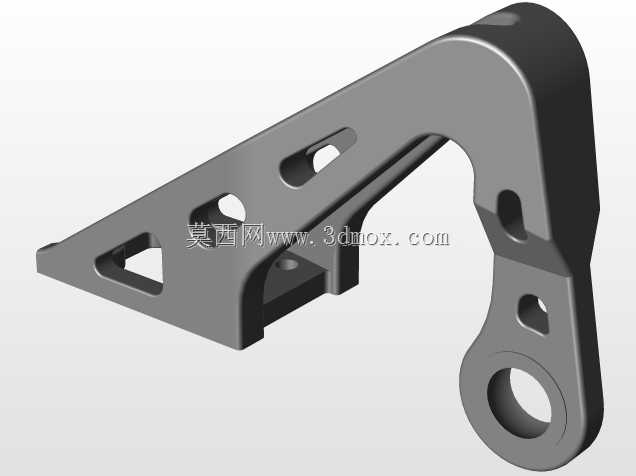

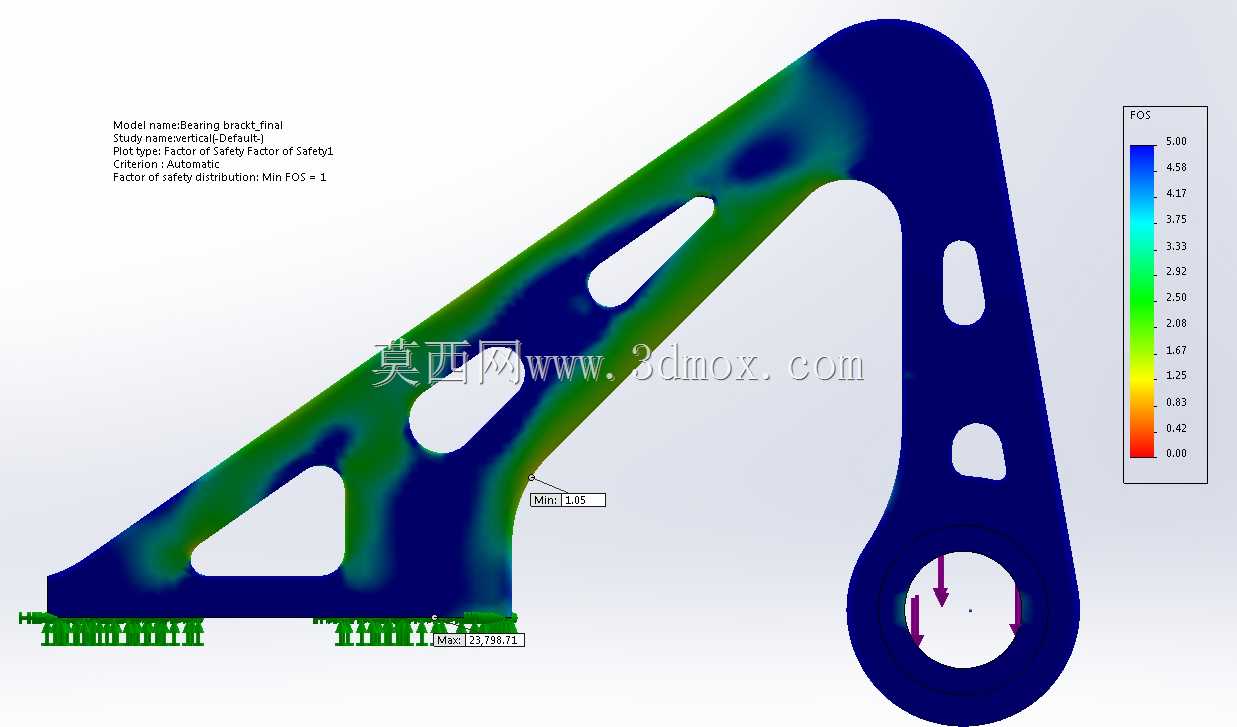

在旋转类传动设备的装配体系中，这类经过拓扑优化的轴承支撑座，主要承担轴系部件的径向与轴向载荷承载功能，常见于小型自动化输送线、桌面级加工设备、精密检测仪器的轴系定位环节，用来限制轴承的外圈位移，抵消轴运转过程中产生的振动与偏载，保证轴系的回转精度始终处于设计公差范围内。和传统铸造一体式轴承座不同，这款支撑结构在设计阶段就以承载边界条件为核心约束，先根据实际安装空间划定整体的外形轮廓边界，确定安装孔的孔位间距、轴承配合位的孔径公差，再通过载荷仿真将非承重区域的材料逐一去除，最终形成带镂空加强筋的结构形态，整体重量控制在0.341千克，在所有预设的装载工况下，安全系数均大于1，完全满足常规轻载传动场景的承载需求。从安装适配性来看，该结构的安装基面做了平面度公差约束，能和设备安装面板完全贴合，避免装配后出现应力集中导致的结构变形；轴承配合位预留了标准的轴承安装台阶，可直接适配对应内径的标准深沟球轴承，不需要额外加工衬套；侧面的镂空结构不仅起到减重作用，还能在轴系长时间运转时，为轴承部位提供自然通风散热的通道，降低轴承温升过快导致的润滑脂失效风险。设计过程中还兼顾了增材制造的工艺约束，调整了结构的悬空角度，不需要额外添加支撑结构就能完成打印成型，既减少了后处理的工作量，也避免了去除支撑时对结构承重面造成的精度损伤；同时结构也兼容垂直打印的工艺方案，可根据不同的加工设备条件选择合适的成型方向，适配不同场景的加工需求。在实际选型使用时，需要注意核对安装孔的中心距与设备安装面板的预留孔位匹配度，确认轴承配合位的尺寸与所选用轴承的外圈公差符合过渡配合要求，装配时在安装基面添加薄型防松垫片，避免设备长时间运转产生的振动导致连接螺栓松动，日常维护时可通过镂空部位直接观察轴承的运转状态，及时补充润滑脂，不需要整体拆卸轴承座就能完成基础保养操作，大幅降低设备运维的时间成本。
