显示面板多物理场联合仿真设计方案

在工业控制终端、嵌入式人机交互设备的结构开发环节，显示面板的设计从来不是单一的结构建模工作，需要同时兼顾结构强度、散热效率、流体扰动影响等多维度的性能要求，这也是多物理场联合仿真在这类零部件设计中被广泛应用的核心原因。从实际应用场景来看，这类封闭薄壳结构的显示面板，常被用在车间现场的工控终端、户外自助设备的交互界面、小型检测仪器的显示端，这类使用场景往往存在环境温湿度波动大、设备自身发热持续、偶发外力磕碰等复杂工况，单一的结构建模无法覆盖所有性能验证需求。

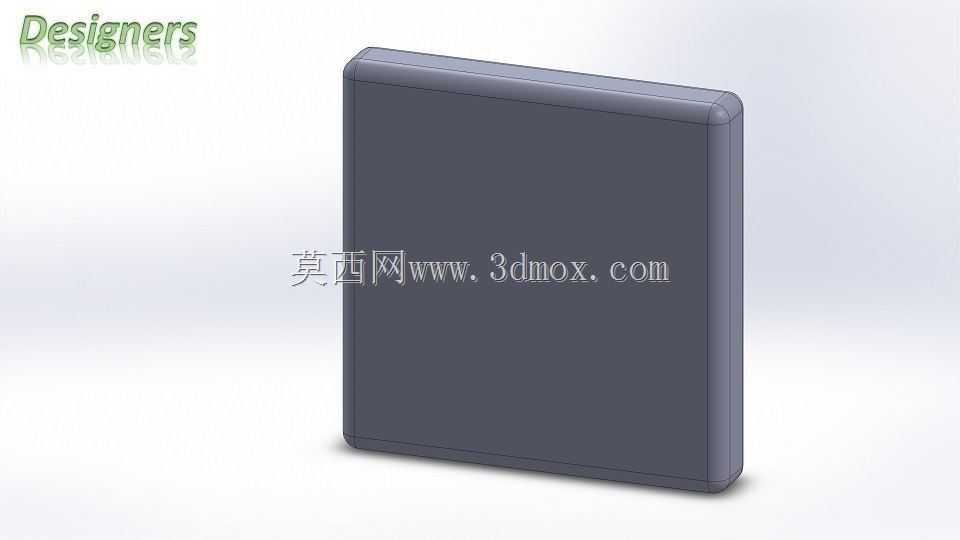

从设计思路上看，这类薄壳类面板首先要确定安装边界，整体采用圆角过渡的矩形薄壳结构，边缘做圆弧倒角处理，既可以消除装配过程中的锐边划伤风险，也能降低边角位置的应力集中系数，在受到侧向磕碰时，圆弧结构可以将集中应力分散到更大的壳体区域，避免边角开裂。壳体的壁厚设计需要兼顾结构刚性与内部安装空间，壁厚均匀过渡，避免出现壁厚突变导致的注塑缩痕，同时也能减少温度场分布不均带来的热变形量。内部预留的安装空间需要匹配显示模组、控制电路板的安装尺寸，安装柱的位置要对应电路板的固定孔位，柱高需要保证电路板与壳体内壁留有足够的空气流通间隙，为散热留出流体通道。

在功能特性的验证层面，CAD建模完成后首先要完成结构干涉检查，确认壳体合模后没有错位、安装柱与电路板没有位置冲突，随后导入CFD模块开展流体与热仿真，模拟设备工作状态下内部空气的流动路径，确认芯片发热位置的空气可以形成有效对流，避免出现局部热淤积导致的显示屏花屏、元器件寿命缩短问题，同时还要验证外部环境有流体冲刷时，壳体接缝位置的流体渗透风险，优化接缝处的密封结构设计。完成流体与热仿真后，再通过FEA模块开展结构力学分析，模拟固定安装状态下的模态参数，避开设备自身的振动频率区间，避免共振导致的显示画面抖动、连接螺丝松动问题，同时模拟正面按压、侧向冲击工况下的壳体形变与应力分布，调整壁厚与加强筋的位置，将最大应力控制在材料的许用应力范围内，将最大形变量控制在不影响显示效果的阈值内。

实际建模过程中，这类联合仿真的流程可以大幅减少物理样机的迭代次数，不需要反复开模验证就能提前发现结构设计中的缺陷，比如最初设计时如果加强筋布置不合理，会导致散热通道被阻断，热仿真阶段就能直接看到局部温度过高的问题，及时调整筋位走向，兼顾结构强度与散热需求；如果安装柱的位置过于靠近壳体边缘，结构仿真中会看到装配时柱根位置应力过大容易断裂，提前调整安装柱的位置与根部圆角，就能避免后续生产中的装配不良问题。对于结构设计从业者来说，掌握这类多物理场联合的设计思路，比单纯掌握建模操作更有实际工程价值，能让设计出的零部件从图纸阶段就满足实际工况的使用要求，减少后期的设计变更成本。
