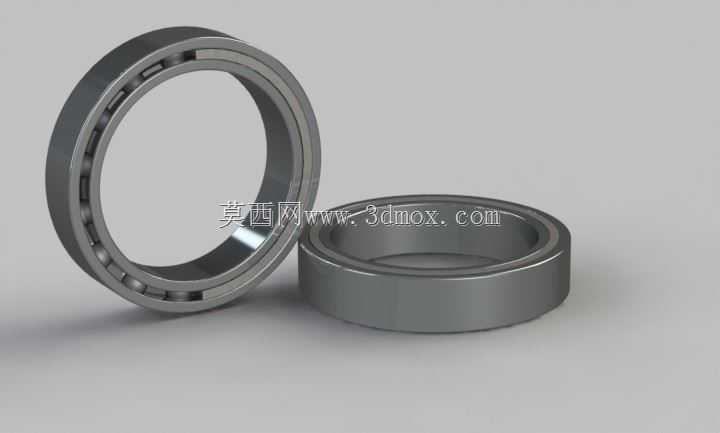

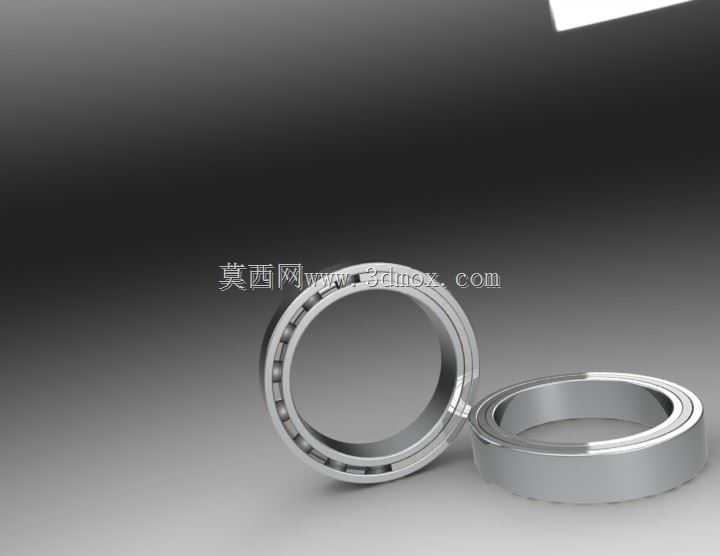

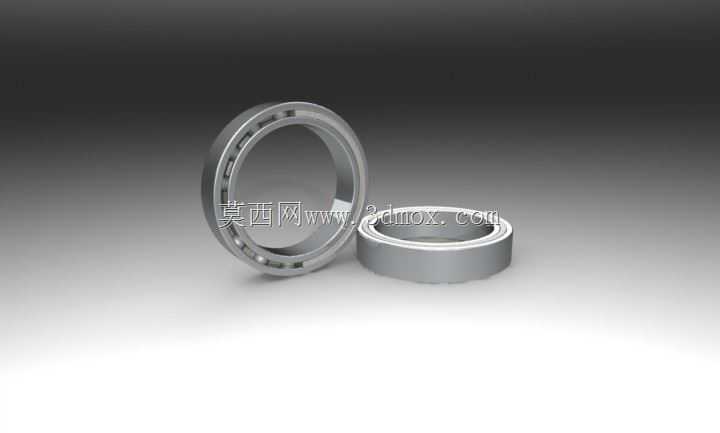

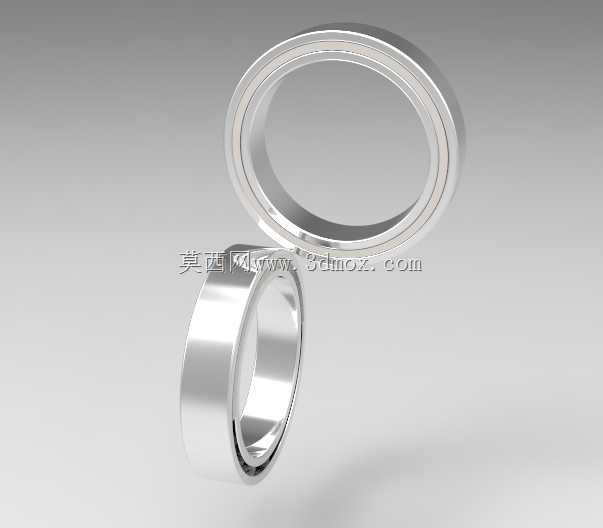

薄壁深沟球滚动轴承结构三维数模

这款薄壁型深沟球滚动轴承，主要适配径向安装空间受限、同时需要承受一定径向载荷与少量双向轴向载荷的旋转工况，常见于精密仪器传动端、小型伺服电机输出轴、办公自动化设备辊轴、医疗器械旋转机构这类对安装体积有严格限制的场景。从结构设计来看，该轴承采用双半内圈配合整体外圈的构型？不对，仔细看模型是整体式内外圈，滚道经圆弧曲率优化，沟道曲率半径略大于钢球直径，保证钢球在滚道内既有足够的接触面积承载，又能在轴系出现轻微偏斜时自动调心补偿少量角度偏差，避免滚动体出现卡滞、点蚀提前失效的问题。钢球沿保持架均匀排布，保持架采用浪形冲压结构，兜孔间隙控制在合理范围，既可以分隔相邻钢球避免直接摩擦碰撞，又能给润滑脂留出足够的存储空间，保证运转过程中滚动体与滚道接触表面能持续形成油膜，降低摩擦温升。安装边界方面，这类薄壁轴承的轴向截面高度远小于标准深沟球轴承，选型时需要注意配合轴颈与轴承座孔的形位公差，轴肩与座孔挡边的高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承安装不到位，运转时出现偏载异响。实际应用中，这类轴承的径向游隙需要根据配合过盈量、工作温升做匹配调整，过盈量过大时会挤压游隙导致预紧过载，温升过快加速润滑脂失效，游隙过大则会导致旋转精度下降，轴系跳动超差。建模过程中严格还原了滚道的曲率参数、钢球的排布节圆直径、内外圈的倒角与密封槽结构，没有做简化省略，方便设计人员直接调用做装配干涉检查、轴系刚度仿真，也能用于装配工艺的模拟验证，确认安装工装的压合行程不会损伤轴承保持架与滚道表面。不同于重载型滚动轴承，这款薄壁轴承更侧重轻量化与小体积适配，在满足额定动载荷、静载荷要求的前提下尽可能压缩径向占用空间，适配紧凑化设计的设备需求，建模时也还原了各零件的装配关系，钢球与滚道的接触位置、保持架与钢球的间隙都符合实际生产的公差要求，不会出现建模干涉的问题，能直接用于工程出图参考、装配教学演示或者设备选型阶段的结构匹配验证。
