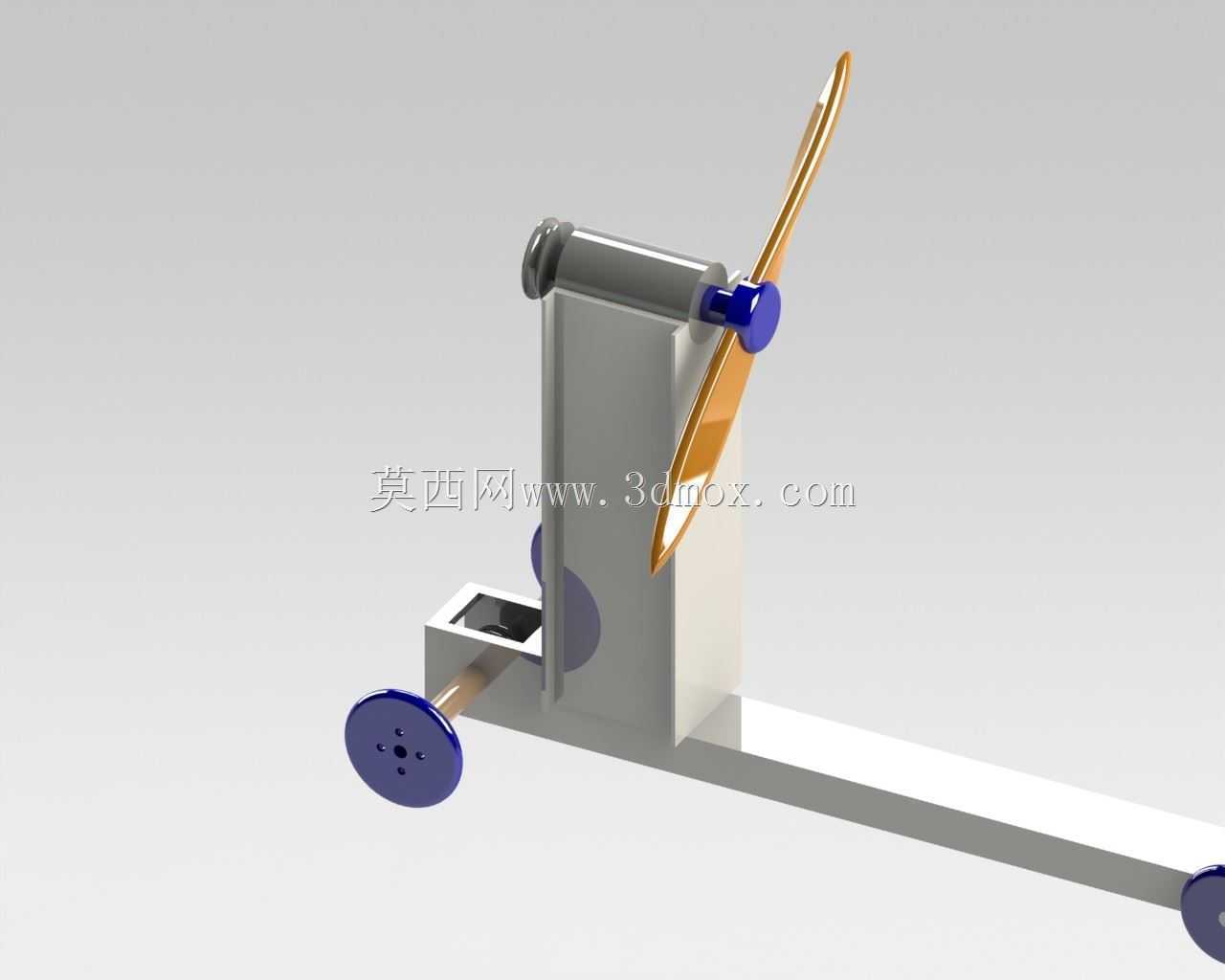

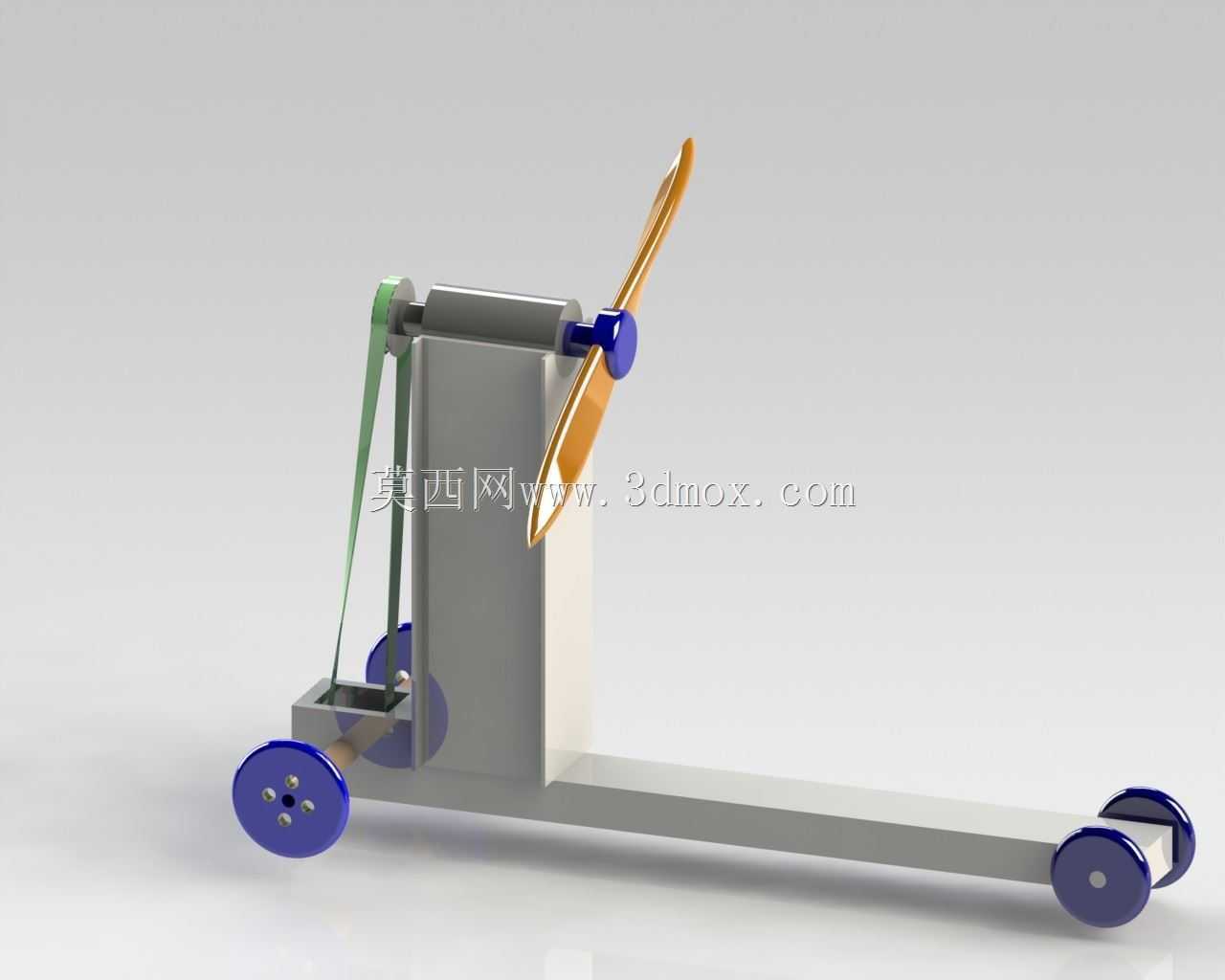

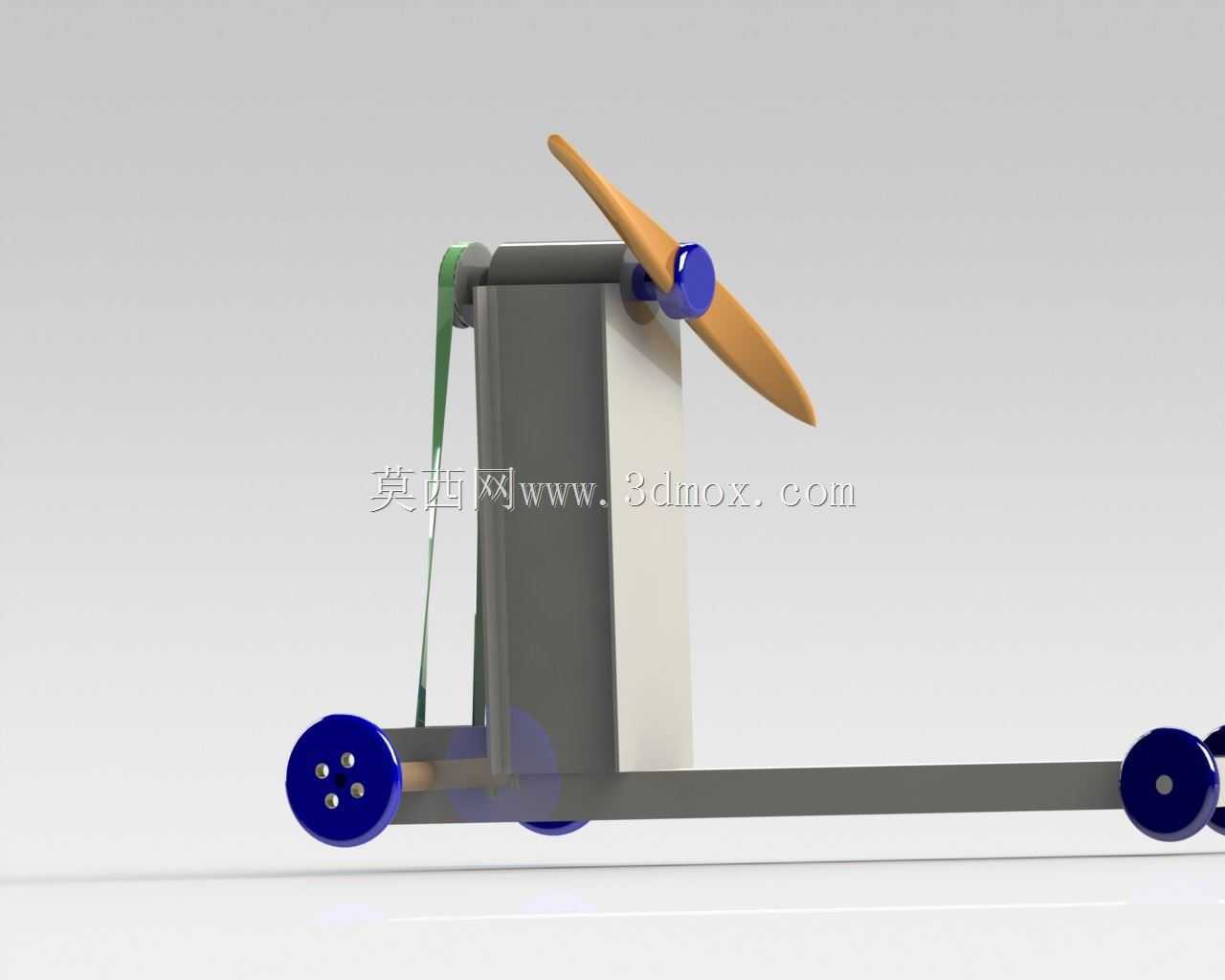

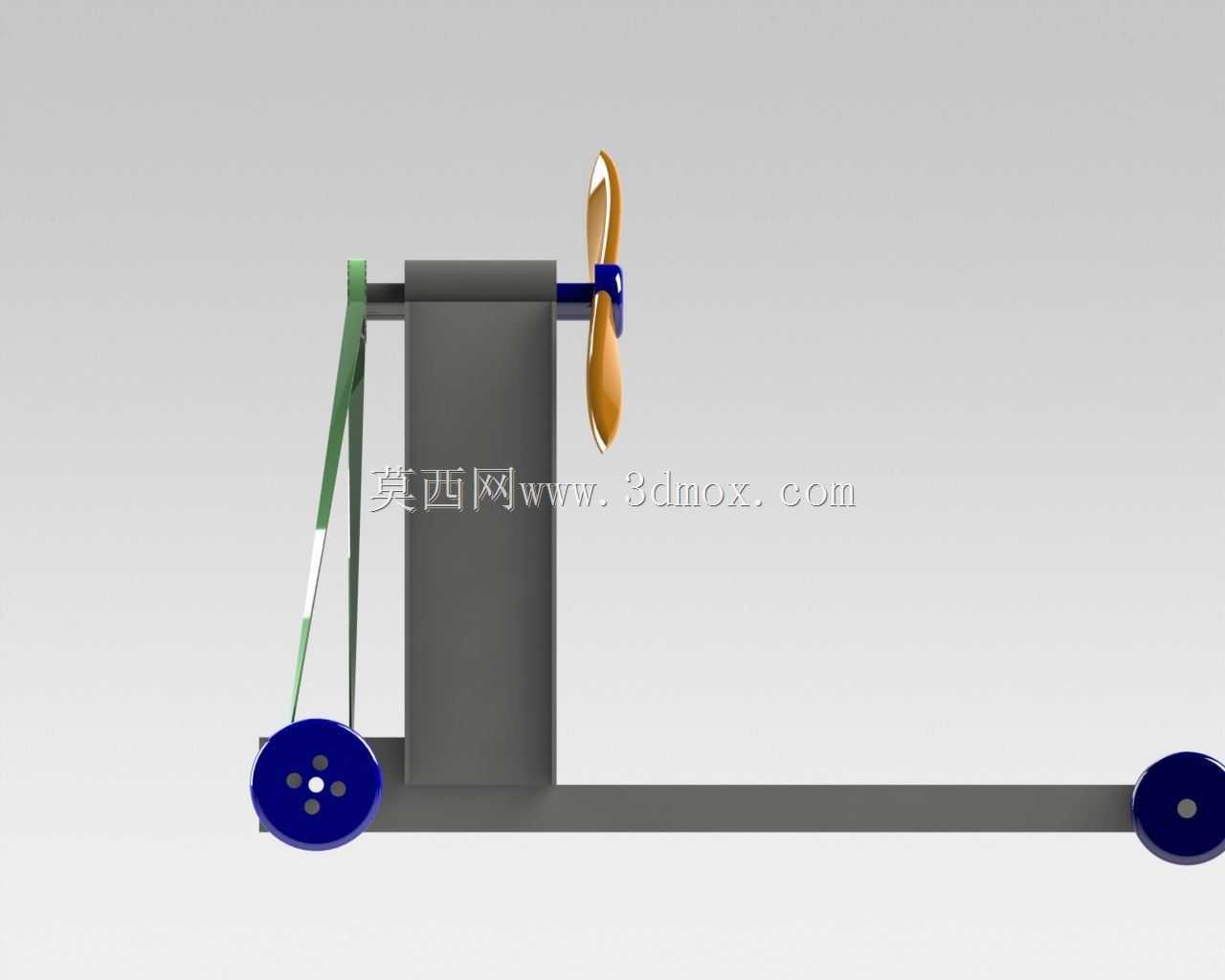

这套结构的核心逻辑是通过空气反推获得行进动力,区别于常见的轮边直接驱动方案,螺旋桨产生的轴向推力通过车架传递至轮组,带动整车在平整硬质路面行进,常被用于中小学科创实践、高校机械原理课程的验证性实验场景,也可作为小型风力驱动装置的原理验证载体,用来直观展示空气动力、带传动减速、轮组滚动阻力等知识点。从结构组成来看,整套装置分为螺旋桨动力单元、带传动减速单元、承载车架、行走轮组四个部分,螺旋桨采用双叶结构,桨叶带有固定安装倾角,旋转时可推动空气向后流动获得向前的反作用力,桨叶通过带蓝色端盖的紧固件固定在动力输出轴上,输出轴通过立式轴承座固定在车架的竖直立板上端,保证轴系旋转时的同轴度,避免高速转动下出现抖动。

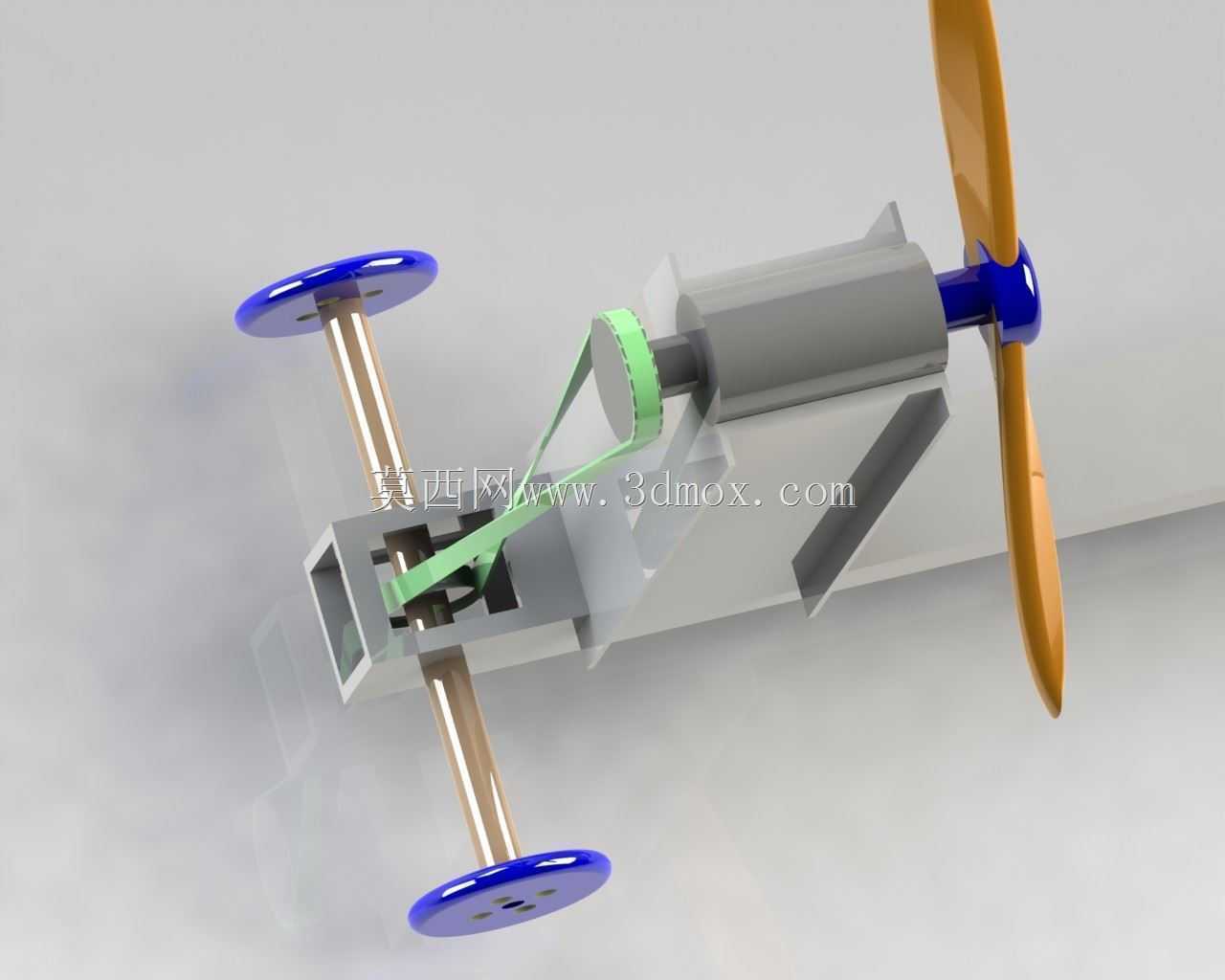

带传动单元采用平皮带传动结构,主动轮安装在螺旋桨的动力轴上,从动轮安装在轮组的驱动轴上,传动比根据螺旋桨的额定转速与轮组所需行进速度匹配设计,既可以把螺旋桨轴的高转速降低到轮组适配的转速区间,也能通过皮带的柔性传动缓冲启动时的冲击,避免硬连接导致的结构卡滞,皮带外侧设置的张紧结构可根据皮带使用后的松弛程度调整张紧力,保证传动效率不会因为皮带打滑出现明显衰减。承载车架采用L型一体式结构,竖直段用来安装动力轴系与传动组件,水平段作为整车的承载基底,前后轮组分别安装在水平段的前后两端,车架的重心经过配平设计,静止状态下四个轮子均匀接触支撑面,行进过程中不会因为推力作用点偏高出现抬头或者前倾的失稳问题。行走轮组采用四个等直径的小尺寸滚轮,

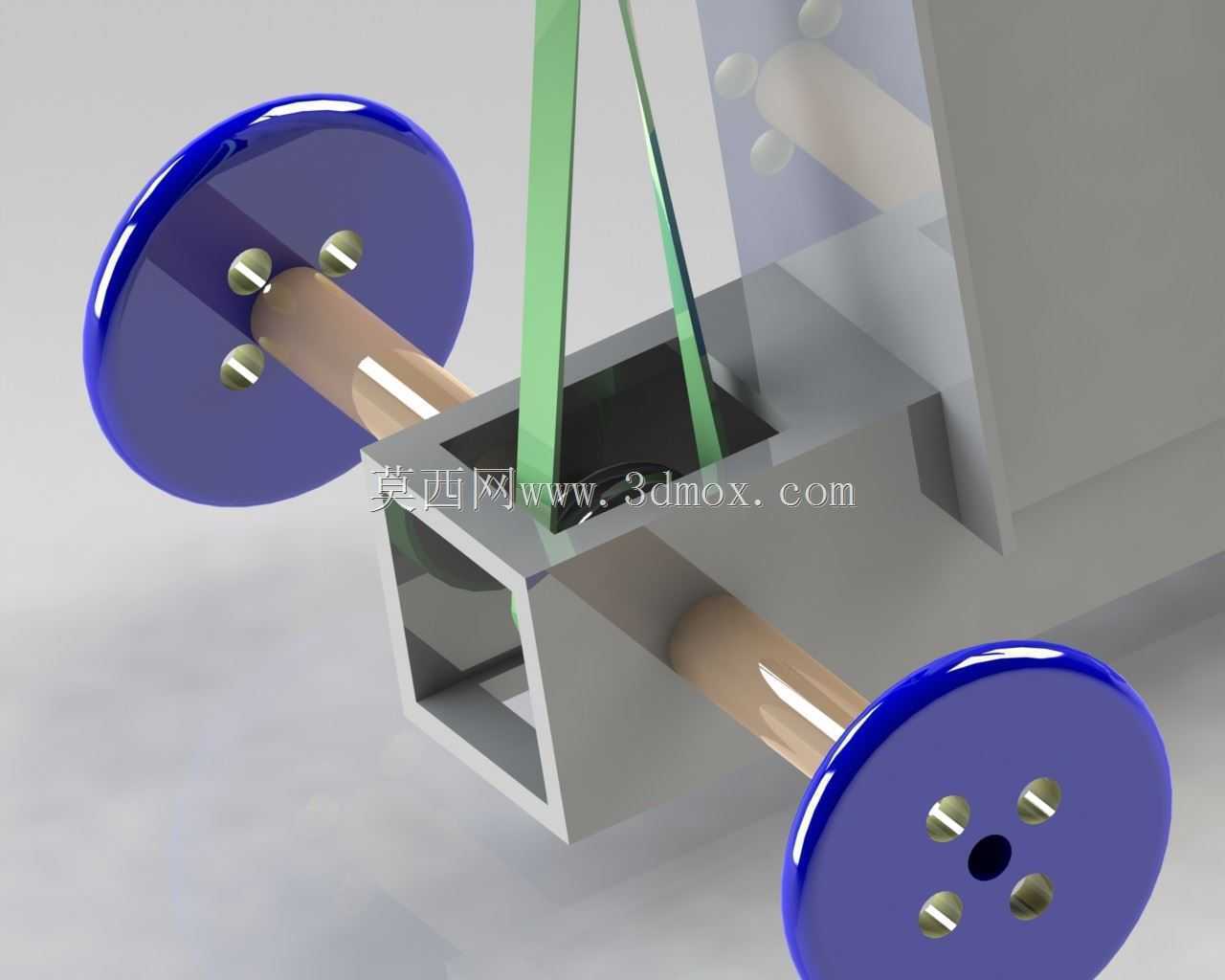

滚轮外圈为光滑硬质材质,滚动阻力系数低,轮芯通过销轴与车架上的安装耳连接,前轮为从动轮,后轮与带传动的从动轴连接作为驱动轮,轮组的安装孔位预留了0.2mm的装配间隙,保证轮轴转动时无卡滞,同时不会因为间隙过大出现行进跑偏的问题。设计过程中首先确定的是螺旋桨的直径与安装高度,螺旋桨的旋转范围不能与车架、轮组产生干涉,因此桨叶最低点距离车架上表面预留了足够的安全间隙,同时螺旋桨的安装高度避开了轮组滚动时带起的扬尘区域,避免杂物打在旋转的桨叶上造成结构损坏。车架的长度尺寸根据整体重心位置确定,前端伸出长度与后端动力段的重量匹配,保证推力作用线与整车重心高度差控制在合理范围内,避免推力产生的倾覆力矩过大影响行进稳定性。安装边界方面,
整套结构的所有外露旋转部件都预留了安全操作距离,螺旋桨外侧无其他遮挡结构,保证进气与排气的流场通畅,不会因为周边结构阻挡降低螺旋桨的推进效率,轮组的安装位置距离车架边缘有足够余量,在平整路面行进时不会因为微小的方向偏差导致轮组剐蹭到侧边障碍物。这套结构的设计没有采用复杂的加工工艺,所有零部件都可以通过常见的机加工、3D打印方式制作,装配逻辑简单,拆解维护方便,通过调整皮带传动比、螺旋桨桨叶角度、轮组直径等参数,还可以适配不同的动力输入形式,既可以用手动摇柄驱动作为纯机械演示装置,也可以搭配小型电机作为电动风力小车使用,在原理验证、教学演示场景下有很强的适配性。结构中所有的连接紧固件都采用标准件,替换成本低,立式轴承座、滚轮等部件都选用通用规格,不需要单独定制非标件,大幅降低了整套结构的制作成本,也方便后续的改装与参数调整。在实际测试场景中,这套结构在平整的水泥地面、木质桌面、PVC地板等硬质平整表面都可以稳定行进,轮组的硬质材质不会在软质路面上出现陷轮问题,带传动的过载保护特性也能在螺旋桨被异物卡住时,通过皮带打滑保护传动结构不会因为过载损坏,适合作为原理演示类的机械结构反复拆装测试。
