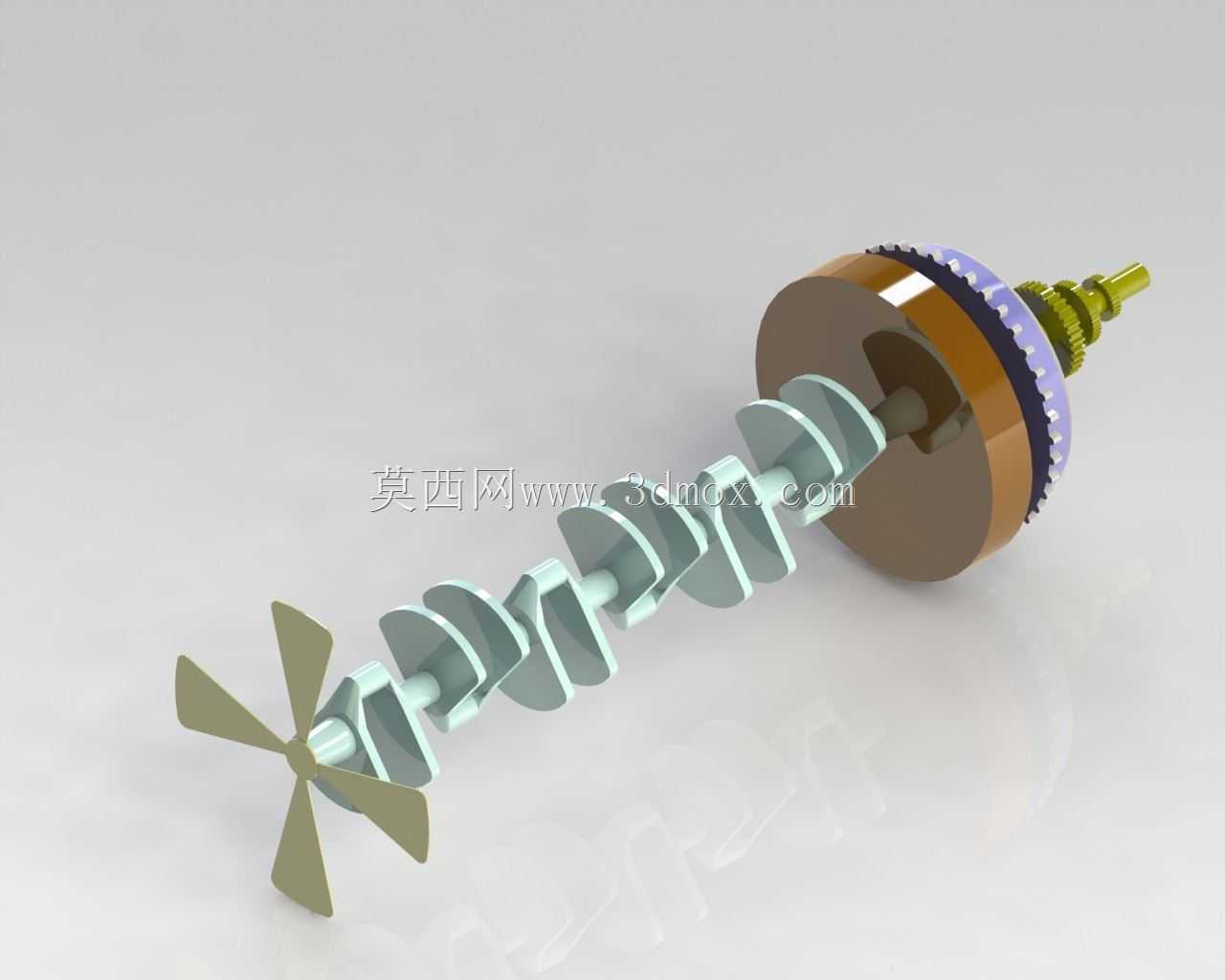

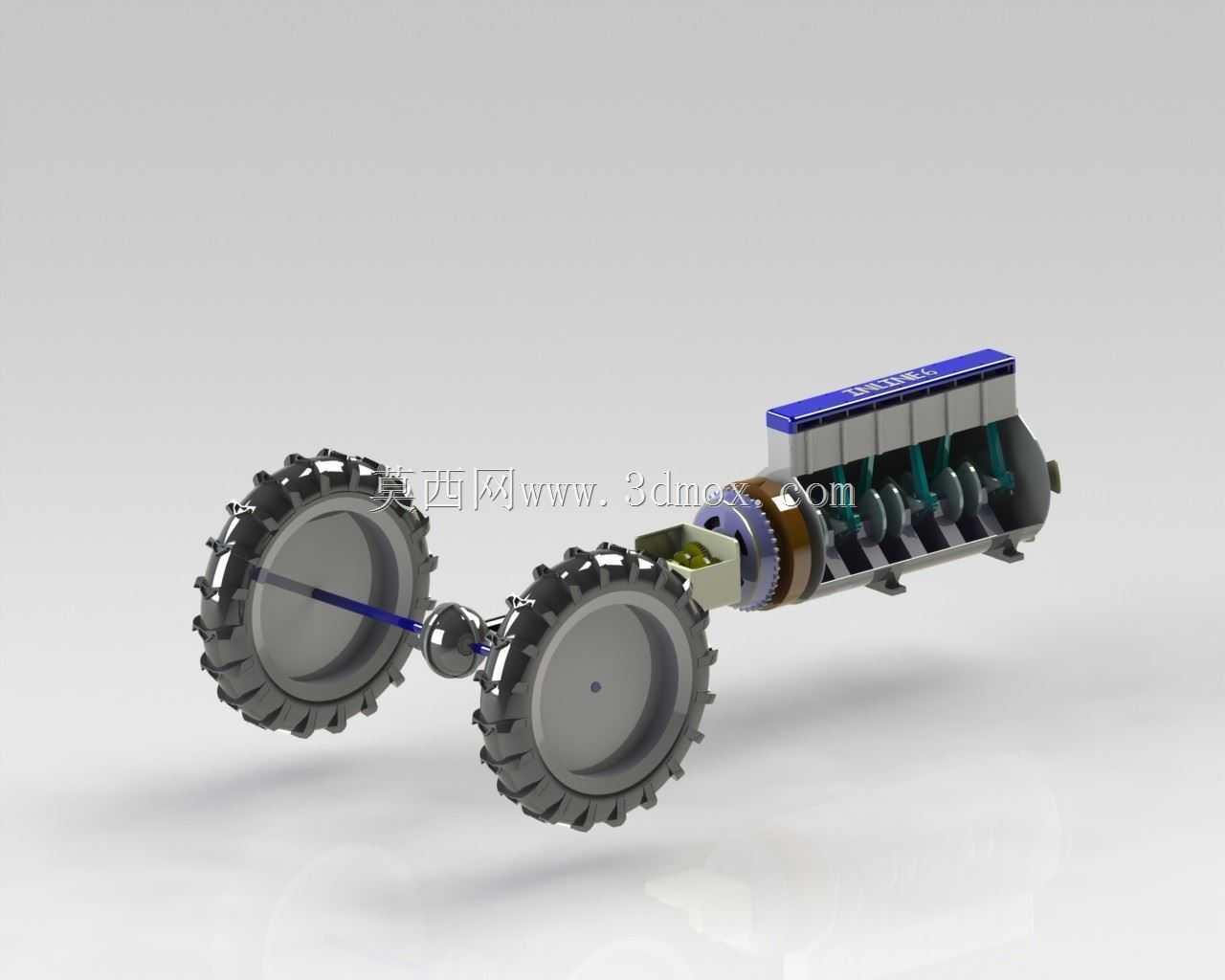

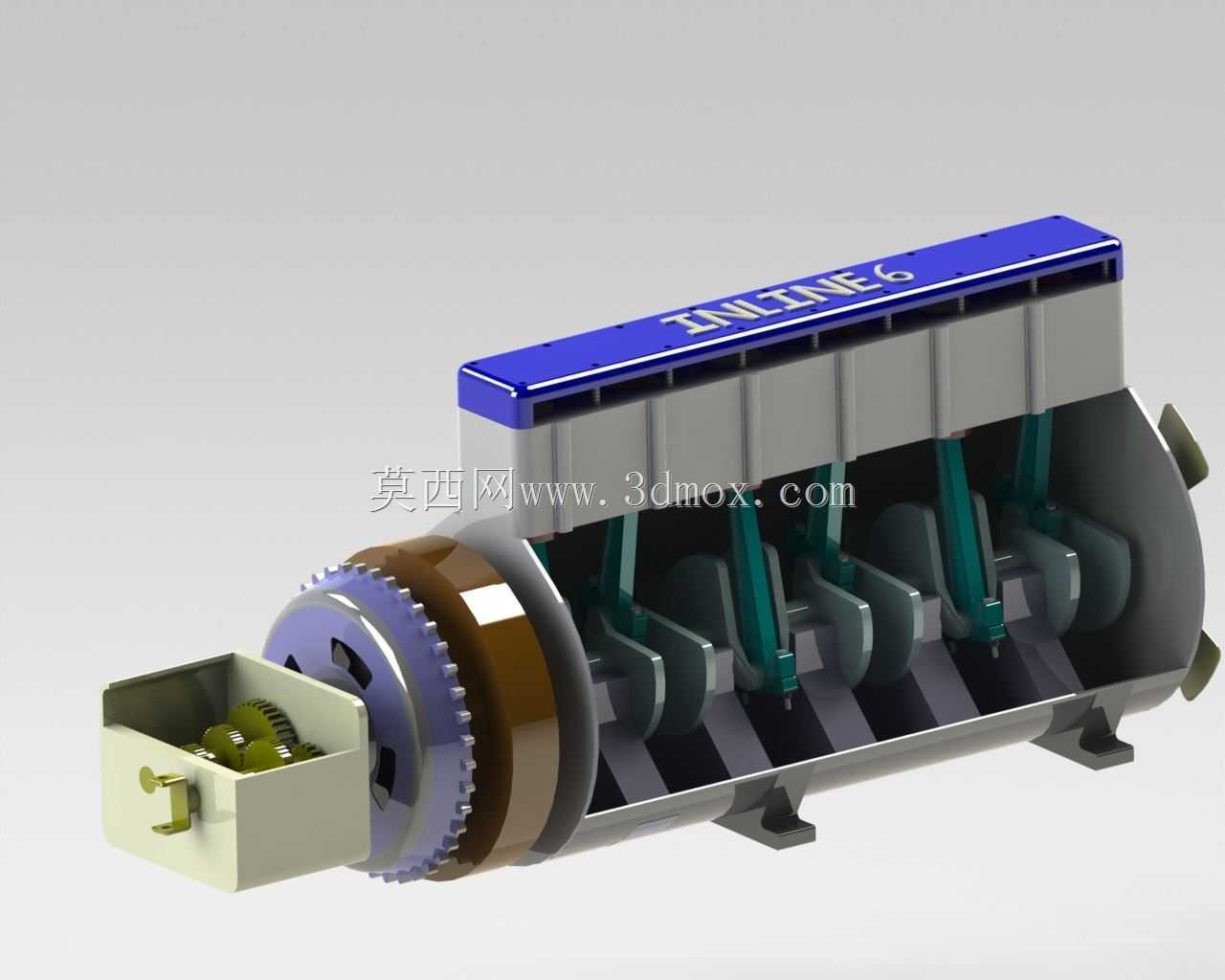

带螺旋推进与桨叶输出的动力传动总成

项目分类:发动机 发布时间:2022-01-29 ID:525956
  • 带螺旋推进与桨叶输出的动力传动总成
  • 带螺旋推进与桨叶输出的动力传动总成
  • 带螺旋推进与桨叶输出的动力传动总成

  这套动力传动结构的设计,最初是面向小型水陆两栖作业载具的动力输出场景做的方案验证,核心要解决的是单动力源同时匹配螺旋推进与末端桨叶驱动的传动匹配问题,避免传统双动力布局带来的重量冗余与同步控制难题。从实际应用场景来看,这类结构可以适配小型水面作业艇、滩涂作业设备的动力单元,也能经过参数调整后用于小型流体搅拌设备的动力输出端,在紧凑安装空间内完成动力的传递、扭矩分配与输出换向。

  从功能特性上看,这套总成将动力输入、扭矩传递、末端输出整合为同轴式布局,输入端的盘式结构集成了动力连接与初步减速的功能,外周的齿圈结构可以直接对接动力源的输出齿轮,不需要额外加装过渡连接法兰,能有效压缩整体轴向尺寸。中间段的螺旋式轴体并非单一的传动轴结构,螺旋叶片与轴身采用一体化设计,在传动过程中可以对总成腔体内的润滑介质起到导流作用,让润滑脂在高速转动时能均匀覆盖到轴身配合面,减少局部磨损的问题,这一设计在封闭腔式传动结构中能大幅降低维护频次,尤其适合长期在户外潮湿、多尘环境下作业的设备使用。末端的桨叶式输出端直接与轴身刚性连接,不需要额外的联轴器,动力传递的损耗更低,输出扭矩的响应速度更快,在需要正反转切换的作业场景下,不会出现联轴器间隙带来的传动滞后问题。

  设计思路上,整个结构优先遵循了同轴度优先的原则,所有回转件的基准轴线完全重合,从输入端的连接盘到中间螺旋轴再到末端输出桨叶,全部采用同一根主轴贯穿,避免了多段轴连接带来的同轴度误差,也减少了轴承的使用数量,降低了整体的转动惯量。在做结构建模的时候,特意将螺旋叶片的导程做了等距设计,一方面是降低加工难度,采用常规的数控铣削就能完成叶片加工,不需要定制特殊成型刀具;另一方面等距螺旋的导流效果更稳定,不会因为导程变化导致润滑介质在腔体内形成紊流,影响润滑效果。输入端的连接盘外周做了阶梯式齿形结构,齿形的模数匹配常规小型动力单元的输出齿轮,安装时只需要调整中心距就能完成啮合,不需要重新定制匹配齿轮,能缩短设备的组装调试周期。

  关于外形尺寸与安装边界,这套总成的轴向总长度控制在适配小型载具动力舱的范围内,最大直径出现在输入端连接盘位置,安装时需要在腔体端盖位置预留对应直径的安装孔位,孔位的同轴度公差需要控制在0.02mm以内,避免主轴转动时出现偏磨。中间螺旋段的外径小于输入端连接盘直径,对应的腔体内壁只需要留出不小于5mm的安全间隙即可,不需要额外做大腔体尺寸,能有效控制设备整体的体积。末端输出桨叶的展开直径需要根据实际作业场景调整,如果是用于水面推进场景,桨叶直径需要匹配载具的吃水深度,避免桨叶露出水面造成空转;如果是用于搅拌场景,桨叶直径需要匹配搅拌桶的内径,留出足够的物料流动间隙。安装时整个总成采用两端支撑的方式,输入端通过端盖内的深沟球轴承定位,输出端采用带密封的轴承座固定,能有效承受径向与轴向的复合载荷,在作业过程中不会出现轴窜动的问题。另外在结构细节上,输入端连接盘的端面做了定位止口,与动力端的连接法兰对接时,止口的配合公差采用H7/h6的间隙配合,既能保证安装时的定位精度,也方便后期维护拆卸。螺旋轴的表面粗糙度控制在Ra1.6以内,减少转动时的风阻与润滑介质的流动阻力,同时也能降低杂质附着在轴面的概率。
