直列六缸内燃机结构展示三维数模

　　在商用车动力总成、大排量乘用车、固定式发电机组、工程机械动力单元的开发流程中，直列六缸机型凭借自身天然的一阶二阶振动自平衡特性，始终是大马力动力选型的核心方案之一，这套三维数模完整还原了直列六缸发动机从外部附件到内部核心运动机构的全部结构细节，可直接用于动力总成布置校核、教学演示、结构原理验证等场景。

　　从实际工程应用角度看，直列六缸发动机的布置优势十分突出，相比V型六缸机型，它的缸体为一体式直列排布结构，进排气系统可单侧或双侧对称布置，整机长度方向的尺寸虽然更长，但宽度方向占用空间更小，对于发动机舱纵向空间充足的后驱车型、工程机械动力舱、固定式机组安装台架而言，这种结构的装配维护便利性远高于夹角布置的V型机型。数模中完整呈现了缸体、缸盖、气门室罩、油底壳、曲柄连杆机构、正时齿轮组、前端附件驱动轮系的全部装配关系，每个部件的配合边界都按照实际工程公差要求做了装配间隙预留，可直接用于干涉检查、运动仿真验证。

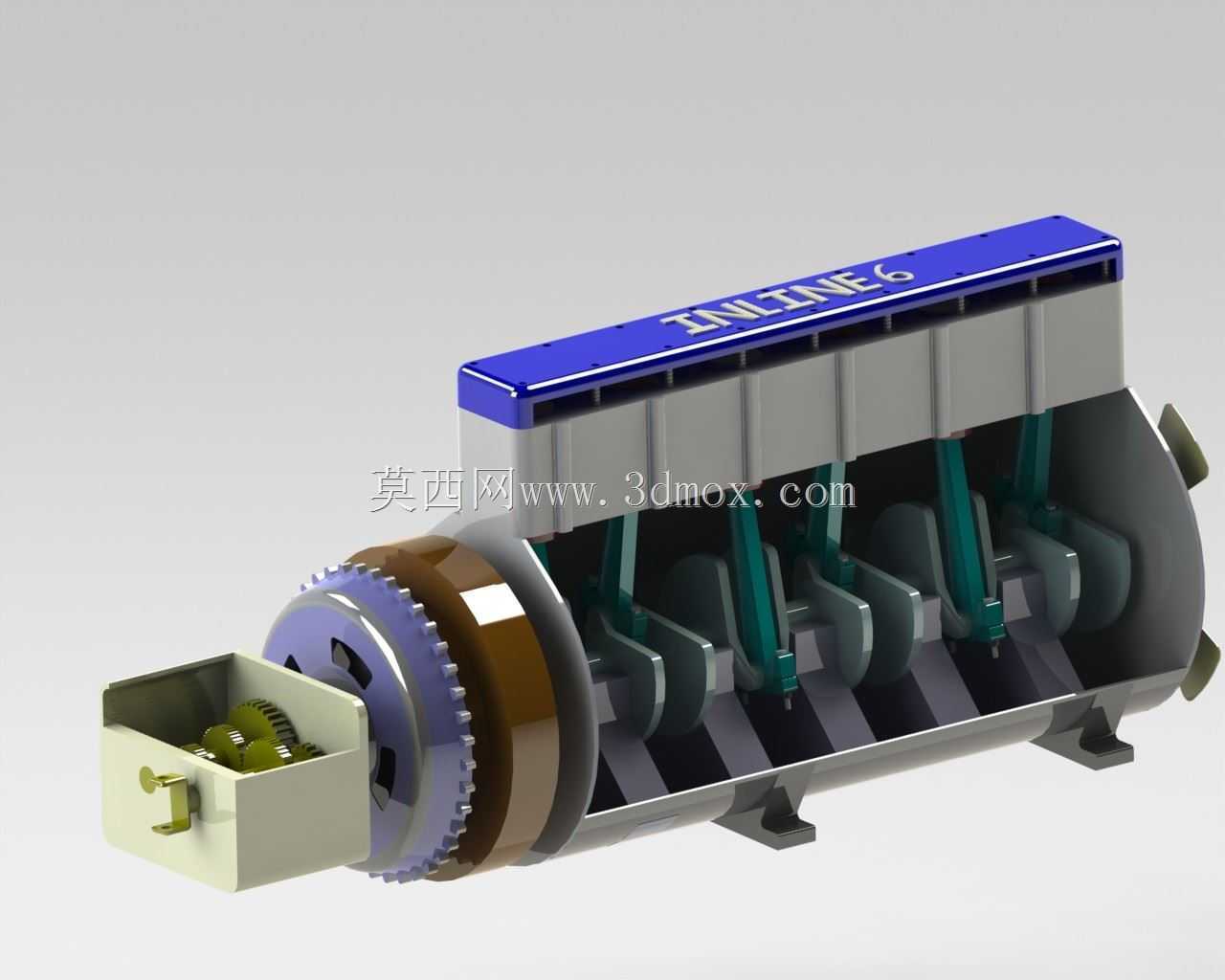

　　设计思路上，这套数模遵循了量产直列六缸发动机的经典布局逻辑：六个气缸沿曲轴轴线方向等距排布，相邻气缸的曲柄销互成120度夹角，保证曲轴每旋转120度就有一个气缸进入做功行程，动力输出的平顺性远优于四缸机型，不需要额外加装平衡轴就能抵消绝大多数往复惯性力，这也是大排量机型优先选择直列六缸结构的核心原因。数模中可以看到曲轴的主轴颈、连杆轴颈的过渡圆角结构，连杆大头的剖分式连接设计，活塞的裙部型线、活塞环槽的分层结构，这些细节都还原了量产机型的设计要点，没有做简化处理，对于学习内燃机结构的设计人员而言，可以直接观察到每个运动部件的运动轨迹与配合关系。

　　外形尺寸与安装边界方面，数模按照常规量产13L排量直列六缸柴油机的比例搭建，整机长度约1200mm，宽度约700mm，高度约900mm，缸体两侧预留了发动机悬置的安装凸台位置，前端轮系侧预留了水泵、发电机、空调压缩机、转向助力泵的安装接口，后端预留了与变速器连接的飞轮壳安装法兰与定位销孔，油底壳的底部轮廓考虑了整车安装时的离地间隙需求，气门室罩顶部预留了机油加注口、曲轴箱通风接口的位置，进排气侧的气道接口位置符合常规增压机型的管路布置走向，做整车动力总成布置时，可以直接将该数模导入整车坐标系，校核与周边车架、冷却系统、进排气系统、转向系统的间隙是否满足设计要求，不需要再重新搭建基础轮廓。

　　从功能特性上看，这套数模完整还原了发动机的核心运动逻辑：前端正时齿轮组将曲轴的动力传递给凸轮轴，驱动配气机构按照点火顺序控制进排气门的开闭，活塞在气缸内的往复运动通过连杆转化为曲轴的旋转运动，前端轮系驱动外围附件持续运转，数模中所有运动部件都保留了正确的运动自由度约束，添加运动仿真驱动后，可以直观演示四冲程发动机的进气、压缩、做功、排气全流程，观察不同曲轴转角下活塞、气门、连杆的相对位置关系，对于教学场景、新员工培训场景而言，比二维原理图的展示效果直观很多。另外数模中还呈现了前端齿轮室的内部结构，正时齿轮的啮合关系、机油泵的驱动结构都做了完整还原，没有做外观封盖处理，可以直接观察到内部传动机构的布置逻辑，这对于理解发动机前端轮系的动力传递路径有很大帮助。

　　在实际工程选型阶段，设计人员往往需要快速评估动力总成的布置空间是否满足要求，这类完整的发动机数模可以大幅减少前期方案设计的工作量，不需要从零开始搭建每个部件的模型，只需要根据具体项目的参数要求调整局部接口尺寸、安装点位置，就能快速完成动力舱的初步布置方案。同时对于做发动机附属部件开发的设计人员，比如进气管路设计、冷却管路设计、发动机悬置设计、后处理系统布置，都可以基于这个基础数模开展周边部件的设计工作，保证周边部件与发动机本体的配合间隙、安装位置符合工程要求，避免后期出现装配干涉的问题。
