离心式涡轮叶轮结构设计方案

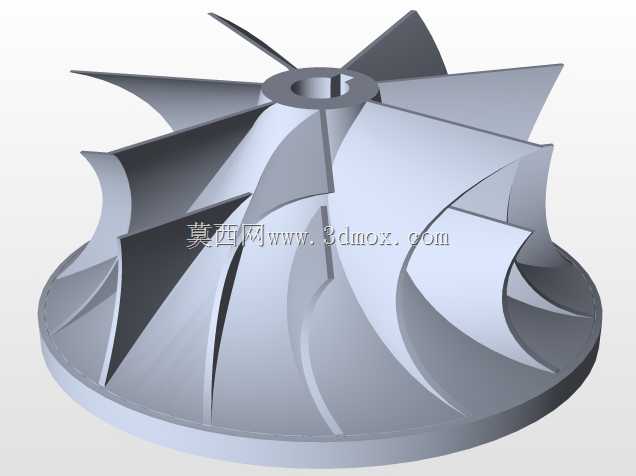

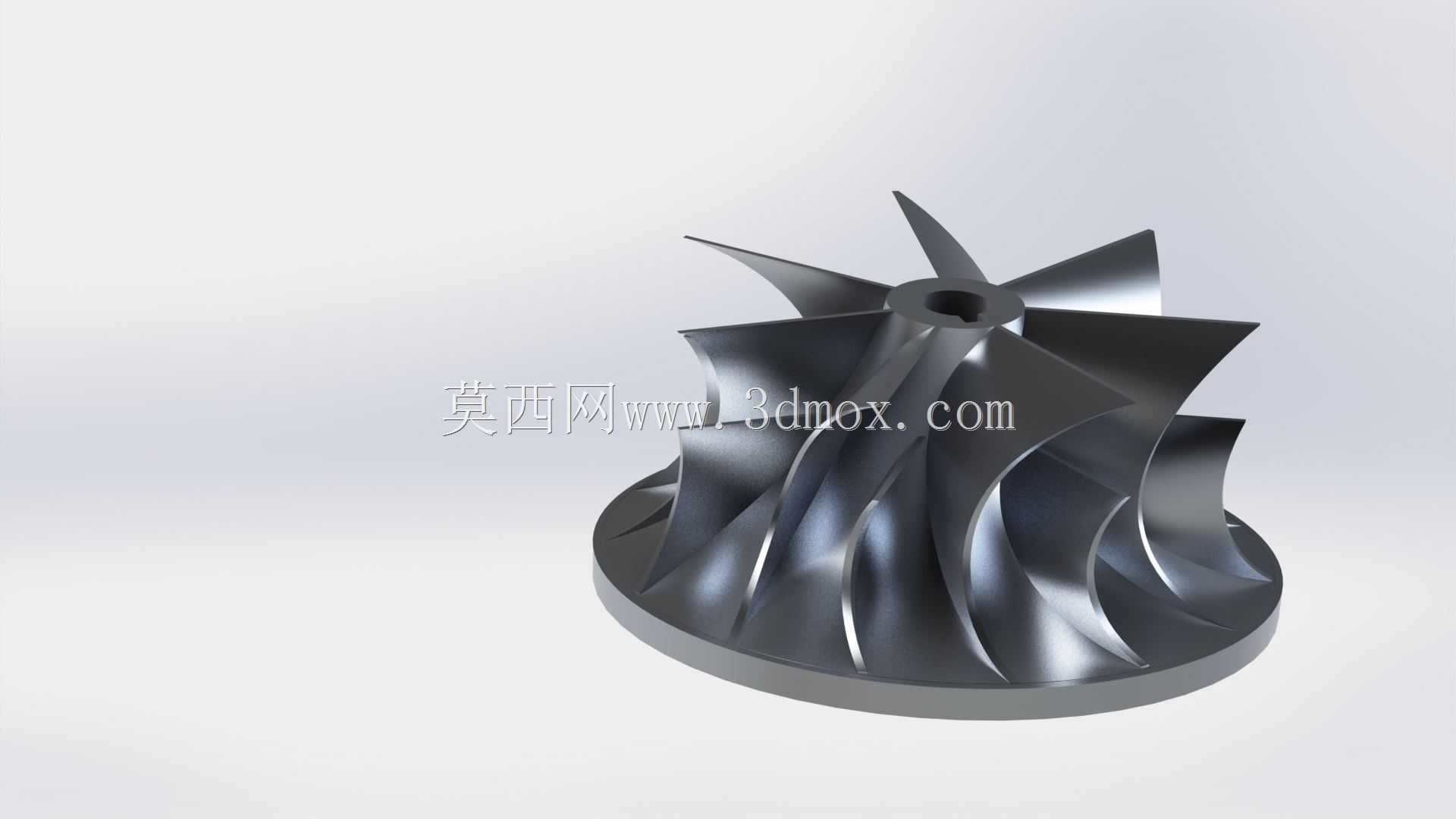

这类涡轮叶轮是流体能量转换的核心部件，常见于涡轮增压系统、小型燃气轮机、工业离心风机、流体输送泵组等设备中，承担着将流体动能与机械能相互转换的关键作用，在动力输出、流体增压、工业通风、物料气力输送等场景下都有广泛应用。从结构设计来看，该叶轮采用后弯式三元扭曲叶片构型，叶片沿轮盘周向均匀排布，叶片型线从轮毂中心处的轴向进气方向，顺滑过渡到轮缘处的径向出气方向，这种曲面设计能够有效降低流体在叶道内的流动损失，避免气流在叶片表面产生分离涡，提升能量转换效率，同时降低运行过程中的气动噪声。设计过程中需要重点考量叶片的进出口安装角，进口角需要匹配来流方向，减少进气冲击损失，出口角则根据目标压比、流量参数进行匹配，兼顾效率与工况适应范围。轮盘部分采用带中心安装孔的圆盘结构，中心孔用于与传动轴配合传递扭矩，孔位周边做了加厚处理，能够承受高速旋转带来的离心载荷，避免应力集中导致的结构失效；轮盘外缘与叶片根部采用大圆角过渡，既可以降低铸造或加工过程中的应力集中风险，也能减少流体在叶根处的流动滞止区。安装边界方面，叶轮的轴向定位依靠中心孔与轴的配合段实现，周向扭矩传递可通过键连接或者过盈配合完成，设计时需要预留足够的轴向安装空间，同时要校核轮缘处的径向尺寸与配套蜗壳、导风轮的间隙，间隙过小容易在运行中产生碰磨，间隙过大则会导致流体泄漏损失，降低整机效率。叶片的厚度从根部到轮缘逐渐减薄，在保证结构强度满足高速旋转离心力要求的前提下，尽可能降低叶片自身重量，减少转子系统的转动惯量，提升设备的动态响应速度。这类叶轮在实际应用中，需要根据输送介质的特性调整叶片表面的粗糙度要求，输送洁净空气时可适当降低表面精度要求，输送含尘或者腐蚀性介质时，还需要在叶片表面做耐磨或者防腐涂层处理，同时调整叶片厚度提升抗冲蚀能力。设计阶段还需要做转子动力学校核，确认叶轮的临界转速避开工作转速区间，避免运行中产生共振，同时要做静动平衡校正，保证高速旋转时的运行稳定性，减少轴承的载荷波动，延长整机的使用寿命。
