活塞式空气压缩机组装结构设计

　　这套活塞式空气压缩设备的三维结构围绕小型气源站、车间气动工具、实验台供气以及移动式维修装备等场景展开。整机采用电机直联或带轮传动的布置思路，将动力输入、曲柄连杆转换、气缸压缩、冷却散热和储气输出集中在同一机架范围内，适合在空间受限但需要稳定压缩空气的场合使用。实际应用中，这类设备可为喷枪、气动扳手、气缸夹具、吹尘装置和小型自动化执行元件提供压力气源，也可作为教学、拆装训练和机械原理分析的对象。

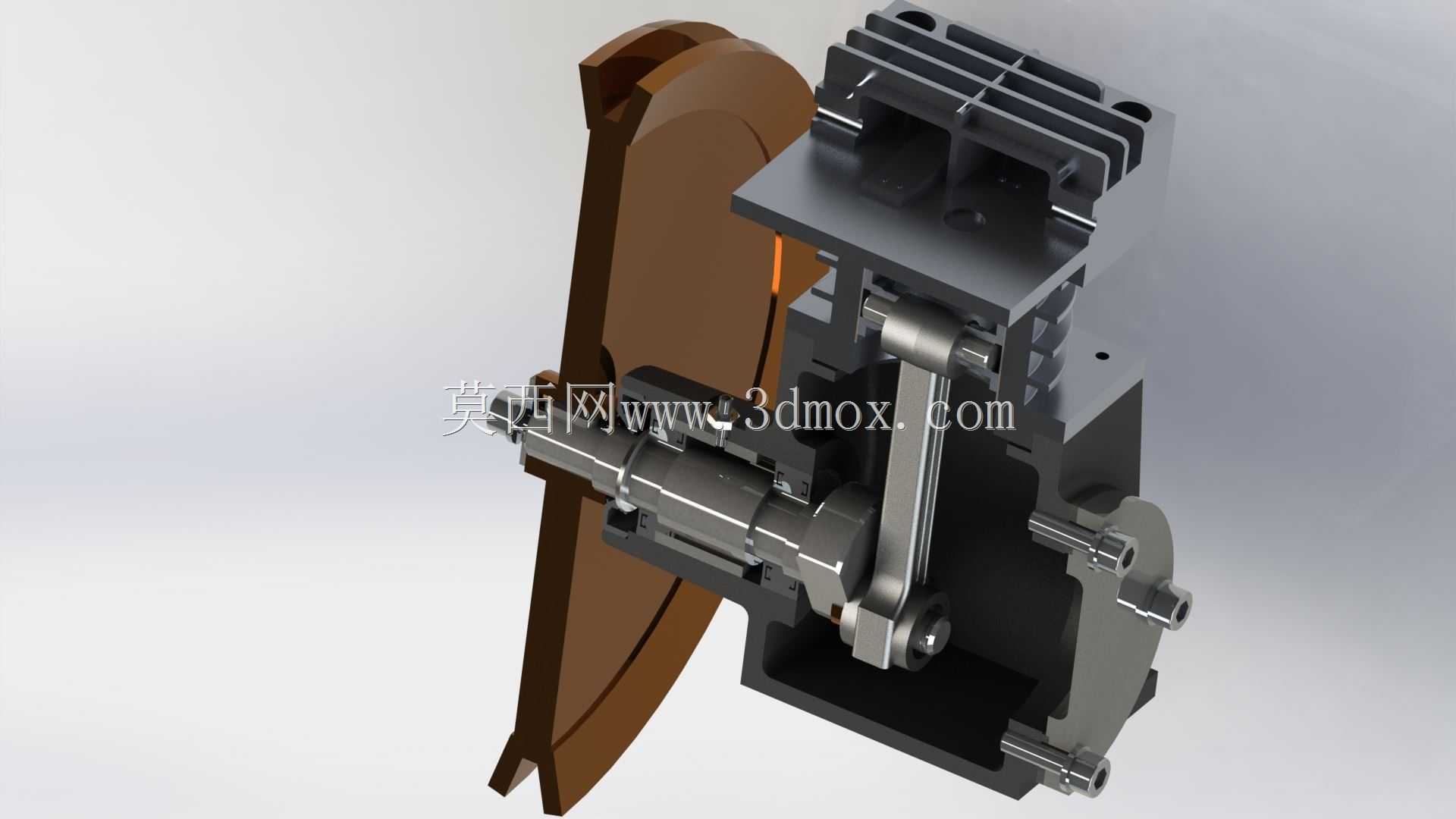

　　从结构组成看，模型重点表达了曲轴箱、连杆、活塞、气缸、阀组、散热翅片、带轮及防护支撑等关键部分。动力经带轮输入后，曲轴将旋转运动转化为连杆的往复摆动，再推动活塞在气缸内做直线压缩运动。气缸上部设置吸排气通道，配合阀片完成进气、压缩、排气循环；外侧密集的散热结构用于扩大换热面积，降低连续运行时缸体温度。带轮一侧保留了较大的径向尺寸，既体现传动比需求，也兼顾飞轮储能作用，使活塞在往复过程中的转速波动得到一定缓和。

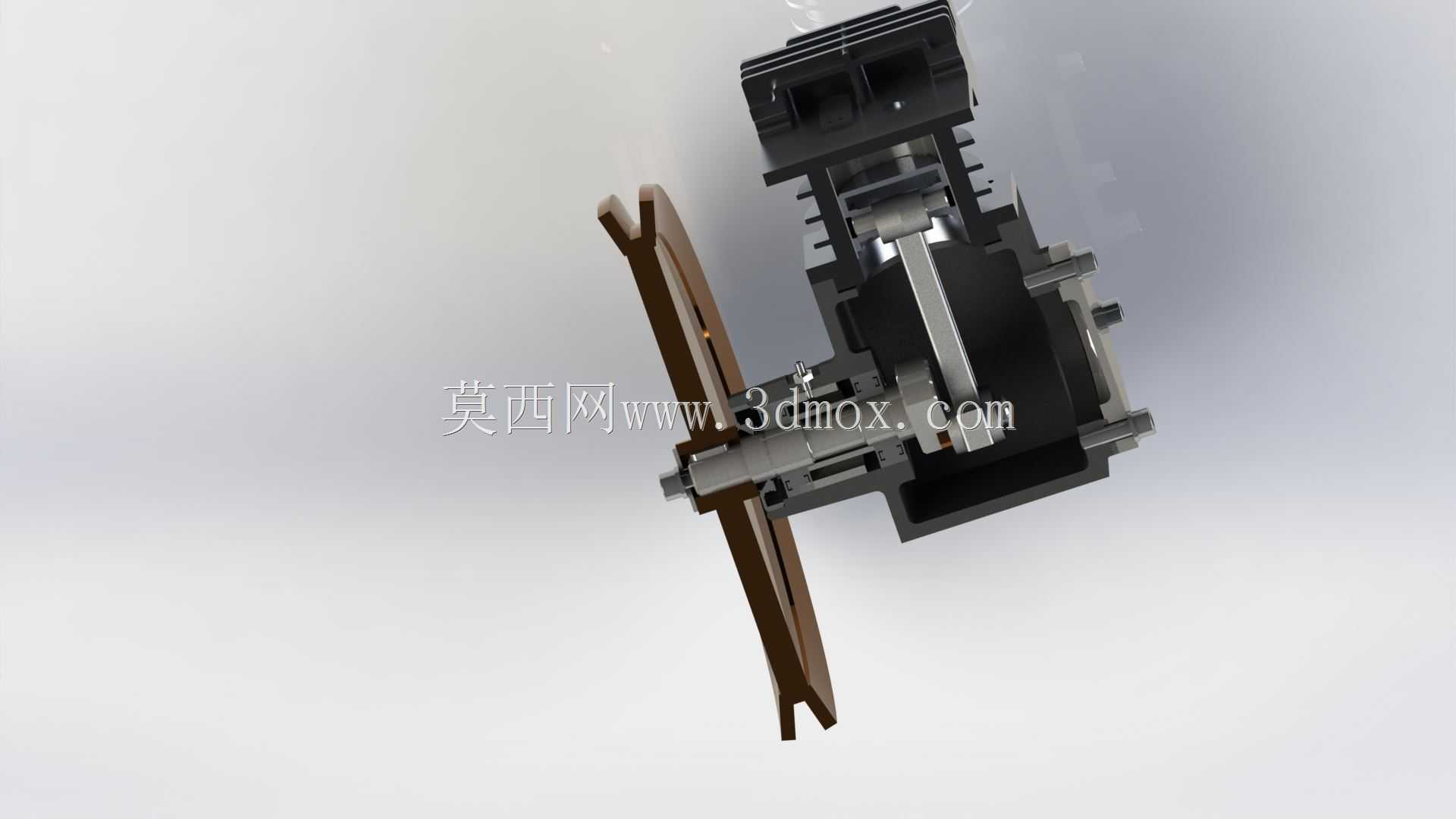

　　设计思路上，整机没有采用复杂的外壳包覆，而是将内部运动关系直接呈现出来，便于观察曲柄连杆机构的相位、活塞行程和气缸中心线位置。曲轴支承区域需要承担交变载荷，轴承位、箱体壁厚和加强筋应围绕刚度与同轴度进行布置；连杆大头与曲轴销之间需保留可靠的回转间隙，小头与活塞销连接时则要控制侧向力传递路径。活塞与气缸之间属于高频摩擦副，模型中虽未细化密封环，但在真实设计中必须考虑活塞环槽、润滑方式、缸壁表面处理以及热膨胀间隙。

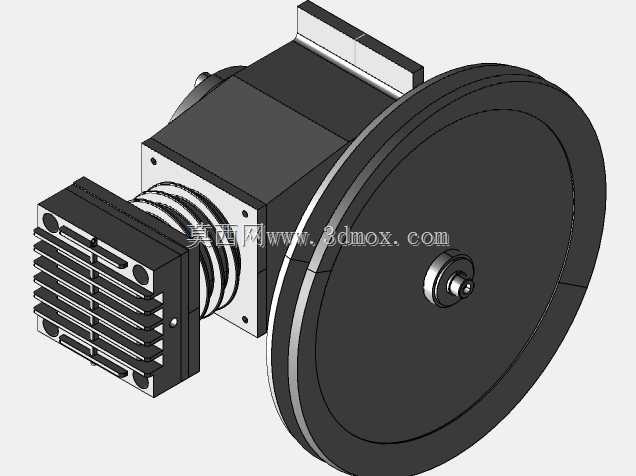

　　外形与安装边界方面，设备主体呈立式压缩单元配合侧向带轮的布局，带轮外圆构成整机最大旋转轮廓，气缸顶部散热片形成上部高度边界，曲轴箱底部则对应安装支承面。进行机架设计时，不能只按静态外形预留空间，还需在带轮圆周方向留出皮带装拆和安全防护距离，在气缸周围保留空气流通通道，在曲轴箱底部设置减震垫或固定螺栓位置。若用于移动气源车，底座还要兼顾储气罐、电机、防护罩和推手的干涉检查；若固定在生产线旁，则应保证维护人员能够接近注油、排气、滤芯和皮带张紧部位。

　　从工况角度看，活塞式压缩机的载荷具有明显周期性，排气压力升高时，曲柄连杆机构承受的气体力和惯性力会同步增大。因此结构建模不能只关注零件外观，还要把运动包络、装配顺序和受力传递关系表达清楚。皮带轮端面、曲轴轴线、气缸轴线和活塞销轴线之间的平行或垂直关系，会直接影响磨损、噪声和密封寿命。散热片的方向宜与冷却气流路径一致，避免被机架或护罩遮挡；进排气通道应尽量减少急弯和节流，以降低无用功损失。

　　在三维建模过程中，可先建立曲轴旋转中心和气缸中心线作为骨架，再依据行程确定曲柄半径、连杆长度和活塞极限位置。带轮直径、皮带中心距、箱体螺栓孔位和地脚安装尺寸应同步纳入总装参考，防止后续详细设计时出现传动件与机体碰撞。对于维修性要求较高的设备，气缸盖、阀板、活塞和连杆应具备可拆路径，箱体开口尺寸要满足零件装入和取出需求。整体结构虽然属于常见通用机械，但各部件之间的尺寸耦合较强，任何轴线偏移、间隙不足或散热受阻，都会在实际运行中转化为发热、漏气、振动和寿命下降等问题。
