铝型材多层斜置物料周转置物架

　　这套铝型材多层斜置物料周转置物架，面向车间工位旁的小件暂存、流水线边的工件分拣、仓储区域的批量周转场景搭建，整体采用工业标准挤压铝型材作为主承力框架，搭配黑色角件、端面封盖与防滑连接件完成全结构装配，无需焊接即可完成整机组装，后期调整层间距、拓展挂载工位都十分便捷。

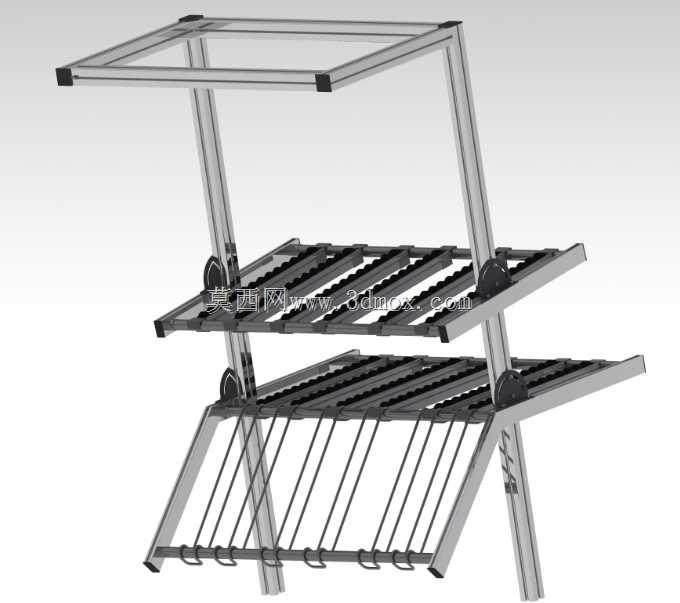

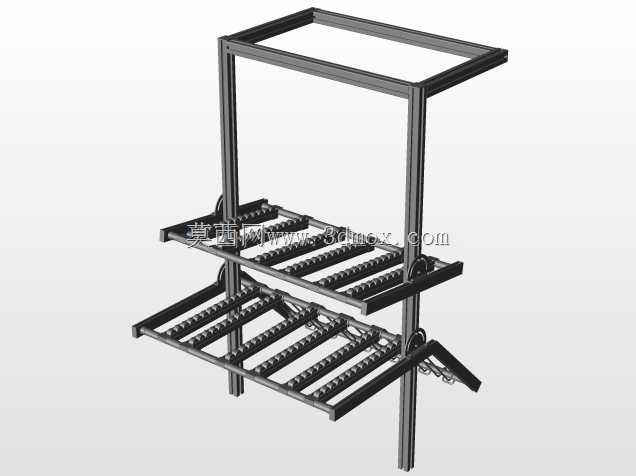

　　从实际使用逻辑来看，架体顶部设置矩形框型顶架，既可以作为顶层防护边界，也可挂载作业指导书、照明灯具、防静电垫或者工位扫码终端，适配生产工位的辅助挂载需求；中部两层为水平排布的格栅式承托层，层板采用多道平行防滑槽条设计，工件放置后不会出现横向滑移，槽条之间预留均匀间隙，掉落的切屑、灰尘可以直接从间隙漏出，日常清扫无需逐层搬空物料，适配机加工车间、装配线边多尘多碎屑的作业环境。下部两层为向外倾斜的斜置挂料层，斜层前端排布多根平行挡杆，挡杆末端做折弯限位处理，长条形工件、杆状零件、待装配线束或者片状工件可以顺着斜面靠放，取件时无需抬手探身，作业人员站在架体正面即可直接抽取最外侧工件，符合工位作业的人机工程取料高度，减少反复弯腰抬臂的动作损耗。

　　设计过程中首先确定架体的整体占地边界，框架四根主立柱采用大截面铝型材，承担全部竖向载荷，立柱之间的横向连接杆件既完成框架的侧向拉结，也作为层板的安装支撑基准。斜置层的倾斜角度经过反复校核，角度过缓工件容易向外滑落，角度过陡则取件时工件会卡滞在层板内侧，最终选定的倾角既保证工件靠放时自重产生的分力将工件压向挡杆，不会自行滑出，又能让工件在抽取时无卡阻。层板的槽条间距根据常存放工件的底面宽度设定，避免小尺寸工件从间隙掉落，大尺寸工件放置时出现悬空变形。所有铝型材的端面都加装黑色塑料封盖，既避免型材锐边划伤作业人员，也防止车间内的切削液、灰尘进入型材内腔造成积污。

　　安装层面，整架所有连接点位都采用标准T型螺栓与角件锁紧，组装时仅需内六角扳手即可完成全部装配，不需要现场钻孔、焊接或者表面补漆，搬迁拆解后所有杆件都可以重复利用，适配产线频繁调整布局的柔性生产需求。架体底部的支撑脚直接接触地面，若需适配不平整地面，可在脚座位置加装可调脚杯，微调整体水平度，避免架体出现晃动；若需要随物料批量转运，也可替换为福马轮，推动即可整体移位，到位后锁死轮刹即可固定位置。

　　框架的侧向受力通过斜向布置的支撑杆件补强，在满层放置工件时，整架不会出现侧向晃颤，层板的中部挠度控制在允许范围内，长期承载不会出现层板下弯变形。顶部的矩形框除了挂载辅助器具，也可以作为整体吊装的受力点位，车间航车吊运整架转移工位时，吊点绑定在顶框四角即可，不会损伤下层置物结构。这类置物架没有复杂的传动与电气部件，维护成本极低，日常仅需检查连接件是否松动、槽条表面是否有磕碰凸起即可，广泛适配机加工工位边的刀具半成品暂存、装配线的零件排序、仓储区的长条杆件分类存放，把零散工件按层分区摆放，避免工件随意堆放产生磕碰划伤，也让工位旁的物料排布清晰有序，压缩作业人员取料的走动距离。
