同轴式多级齿轮减速传动箱结构

　　这套齿轮减速传动结构面向中小功率动力传递场景，常见于输送辊道、小型搅拌装置、包装辅机、轻工自动化线体以及实验台架的动力末端。设备的核心作用是把原动机较高的输入转速降低到执行机构需要的工作转速，同时在传动过程中放大输出扭矩，并通过封闭箱体约束齿轮、轴系和轴承的相对位置，使动力传递稳定、可控。

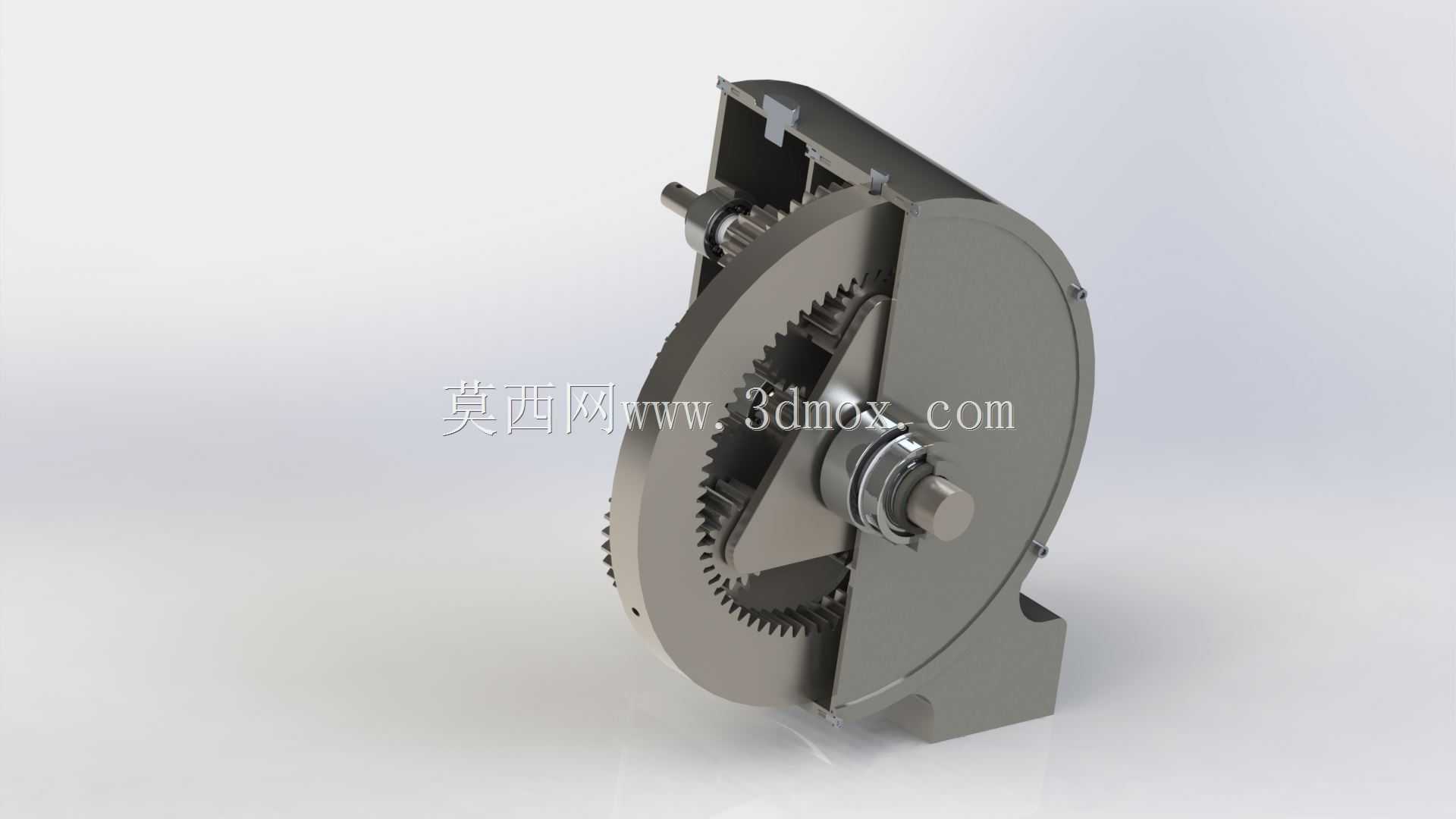

　　从结构剖切效果看，传动箱采用同轴式布置思路，输入轴与输出轴的中心线处于同一轴线上，外部连接边界比较规整，便于在机架上居中安装。箱体一侧保留输入轴伸，另一侧设置输出轴伸，轴端通过轴承支承在壳体上，齿轮副全部布置在封闭内腔中。这种布局的优势在于整机外形紧凑，轴向传动链清晰，设备两侧的联轴器、链轮或带轮可以沿同一中心线对接，减少偏载对机架的影响。

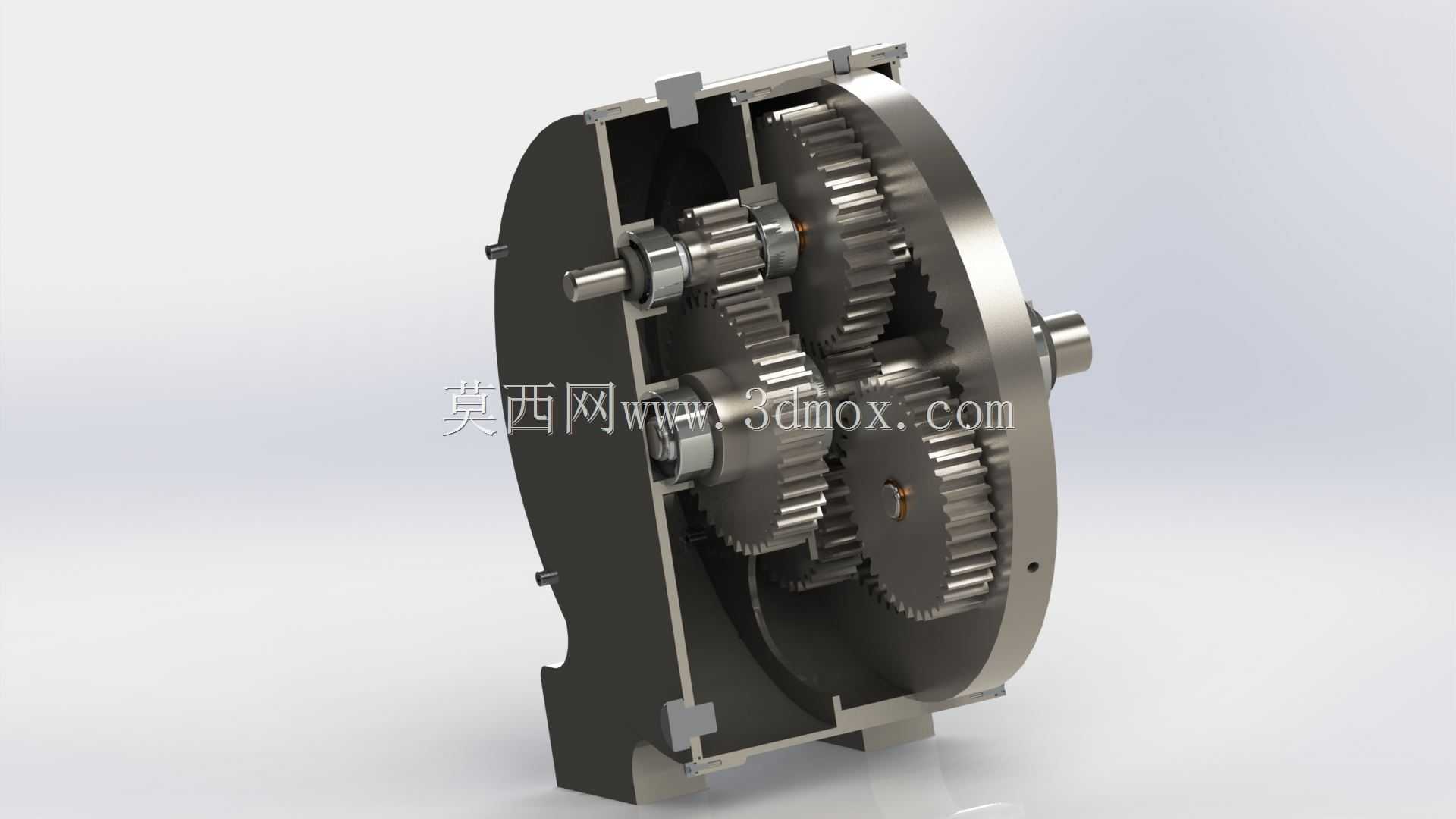

　　内部齿轮采用多级啮合方式，动力由输入轴进入后，经过小齿轮与大齿轮的逐级啮合，把转速分段降低。每一级齿轮的齿数、节圆直径和齿宽共同决定该级的速比分配，也影响齿面接触强度与齿根弯曲强度。设计时不会单纯追求单级大速比，因为单级齿轮尺寸过大会造成箱体径向空间膨胀，还会使小齿轮啮合次数明显增加；多级布置能够把总速比分摊到不同齿轮副上，让各级载荷更均衡，也有利于控制噪声和发热。

　　轴系设计围绕扭矩传递和支承刚度展开。齿轮与轴之间通过键连接或成型轴肩定位，轴向位置由轴套、挡圈和轴承内圈共同限制。输入端承受原动机带来的初始扭矩，后级轴随着转速下降而传递更大的扭矩，因此输出侧轴径、齿轮齿宽和轴承承载能力通常需要逐级加强。箱体上的轴承座孔需要保证同轴度和孔距精度，否则齿轮啮合侧隙会不均匀，运行中容易出现局部齿面偏磨、冲击噪声和温升异常。

　　壳体采用剖分式视觉表达，可以直接看到内部齿轮的空间层次。外壁设置加强筋和安装支脚，既用于提升箱体刚性，也为整机固定提供螺栓连接面。实际选型时，支脚底面到轴线的高度、输入输出轴伸长度、轴径以及键槽尺寸都是安装边界的关键参数。若该减速箱接入既有生产线，还要核对轴端距、联轴器容许偏差、地脚孔间距和检修空间，避免现场装配时与电机底座、防护罩或输送梁发生干涉。

　　润滑与维护在这类封闭齿轮箱中不可忽视。齿轮运转时齿面需要油膜润滑，箱体内腔通常储存一定液位的润滑油，低速级大齿轮可通过浸油方式带油，高速啮合区再借助飞溅润滑覆盖轴承和齿面。箱体底部应考虑放油位置，顶部或侧面设置观察、注油和透气结构，防止温升后内部压力升高造成油封渗漏。对于连续运行工况，还要关注热平衡能力；当输入功率较高或环境通风较差时，壳体外表的散热面积、加强筋走向以及油液容量都会影响长期运行温度。

　　建模过程中，齿轮齿廓、轴肩、轴承位、密封位和箱体壁厚需要形成明确的装配关系。齿轮之间应保留合理侧隙，不能在三维装配中出现齿面实体干涉；轴用挡圈、套筒和轴承内圈的轴向定位顺序也要符合实际拆装逻辑。箱体开合面、连接螺栓孔和定位销孔的位置应围绕装配工艺设置，使内部轴系能够作为组件装入，再通过箱盖完成封闭。

　　该结构适合用于教学演示、传动方案校核和非标设备前期布局。工程师在套用类似结构时，应先根据执行端所需转速、扭矩、冲击载荷和工作持续率确定总速比，再反推各级齿轮参数与轴系尺寸；外形建模不仅要呈现齿轮啮合外观，更要把安装轴伸、地脚边界、检修空间和润滑密封位置一并纳入，保证三维结构能够直接服务于设备布置与后续详细设计。
