NACA0006低速翼型三维结构设计

这款翼型结构的设计，最初是瞄准低速小型固定翼无人机、航模验证机以及小型风洞教学试验场景的气动需求展开的，区别于厚翼型的高升力特性，NACA0006属于对称薄翼型，弦向厚度比仅为6%，零攻角状态下上下翼面完全对称，不会产生额外升力与俯仰力矩，这一特性让它非常适合用在需要做正负攻角对称机动的飞行器上，比如特技航模的平尾、对称翼型的主翼，还有部分小型垂直起降飞行器的过渡升力面。

从实际使用场景来看，这类薄对称翼型的低速阻力特性非常突出，在低亚音速、雷诺数处于1e5到5e5区间时，翼型的摩擦阻力占比远大于压差阻力，6%的相对厚度能有效缩小翼型的迎风投影面积，同时对称的翼面曲线不会在零攻角下产生流动分离，搭配平直的翼型后缘，能让舵面偏转时的气流跟随性更好，不会因为翼型自身的弯度带来额外的操纵力矩耦合，降低飞控系统的调参难度。

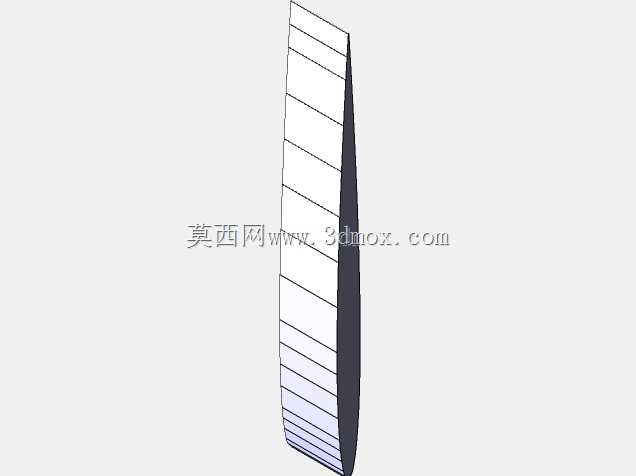

设计过程中没有直接套用翼型库的现成曲线，而是先通过翼型坐标生成工具导出标准的NACA0006坐标点集，经过坐标点的光顺处理，剔除掉原始坐标里的数值跳点，再将处理后的坐标导入三维建模环境，先绘制翼型的基准弦线，弦长可根据实际装机需求缩放，常规验证场景下常用150mm到300mm的弦长尺寸，展长则根据飞行器的翼展需求拉伸，建模时特意保留了翼型前缘的标准圆弧半径，没有做额外的钝化处理，避免破坏前缘的气流附着特性，翼型后缘做了0.1mm的微小厚度处理，避免三维建模时出现零厚度几何错误，同时也符合实际加工时的工艺边界，不会因为后缘过薄导致加工时出现卷边、变形问题。

安装边界上，这款翼型结构在建模时预留了标准的翼梁安装槽位置，槽位距离前缘30%弦长位置，这是翼型结构的气动中心位置，将翼梁布置在此处，能让飞行过程中的升力力矩变化对翼根的弯矩影响降到最低，安装槽的宽度可根据实际选用的碳纤维梁、轻木梁的尺寸调整，翼型内部预留了走线空间，可布置航模的舵机线、空速管管线，不会因为内部结构挤压导致翼面外形鼓包，破坏气动外形。

从气动特性的实际适配性来说，这款翼型在攻角处于-8度到8度区间时，升阻比能保持在比较理想的区间，不会出现突然的失速现象，非常适合入门级航模、教学用风洞试验件的制作，也可以作为小型无人机的尾翼安定面使用，对称的结构在加工时不需要区分上下翼面的模具，能降低小批量制作时的工艺成本，建模时的曲面连续性达到G2连续，翼面没有明显的折线，能保证气流在翼面流动时不会因为曲面突变产生额外的涡流阻力，不管是用于3D打印制作验证件，还是用于数控加工制作木质、复合材料的翼型成品，这套三维结构都能直接提供准确的外形基准，不需要再做额外的曲面修补工作。
