航空轴承支撑支架结构设计方案

项目分类:3D模型 发布时间:2021-08-28 ID:245788
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案
  • 航空轴承支撑支架结构设计方案

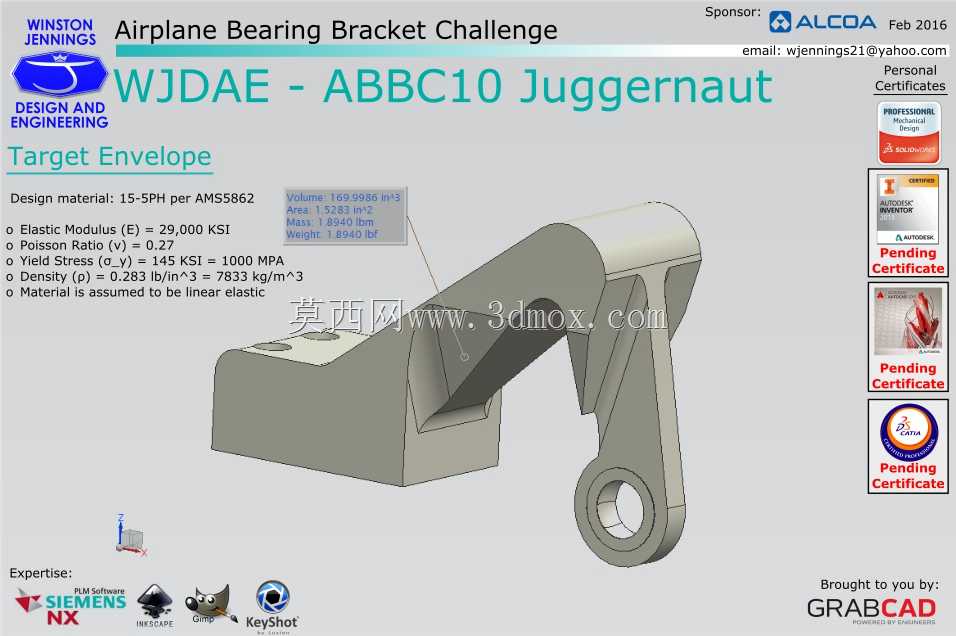

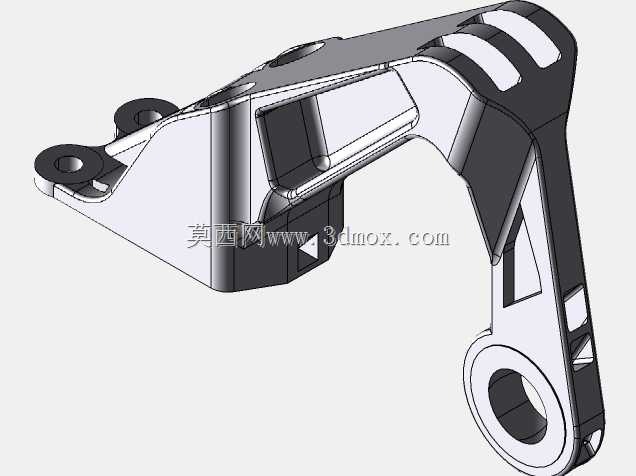

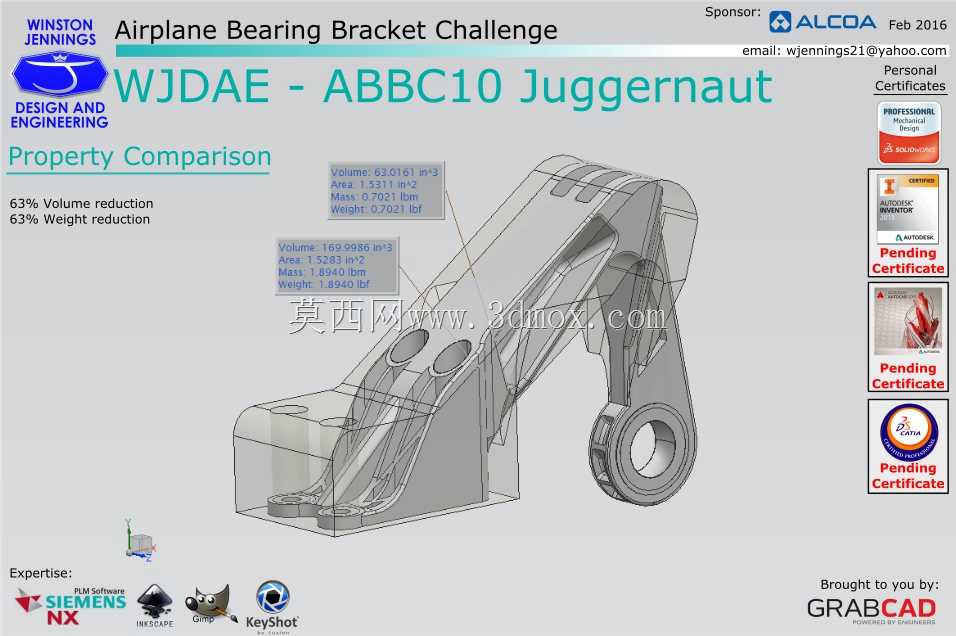

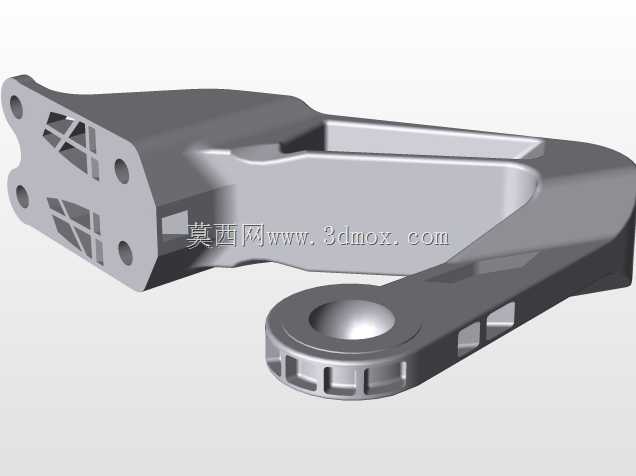

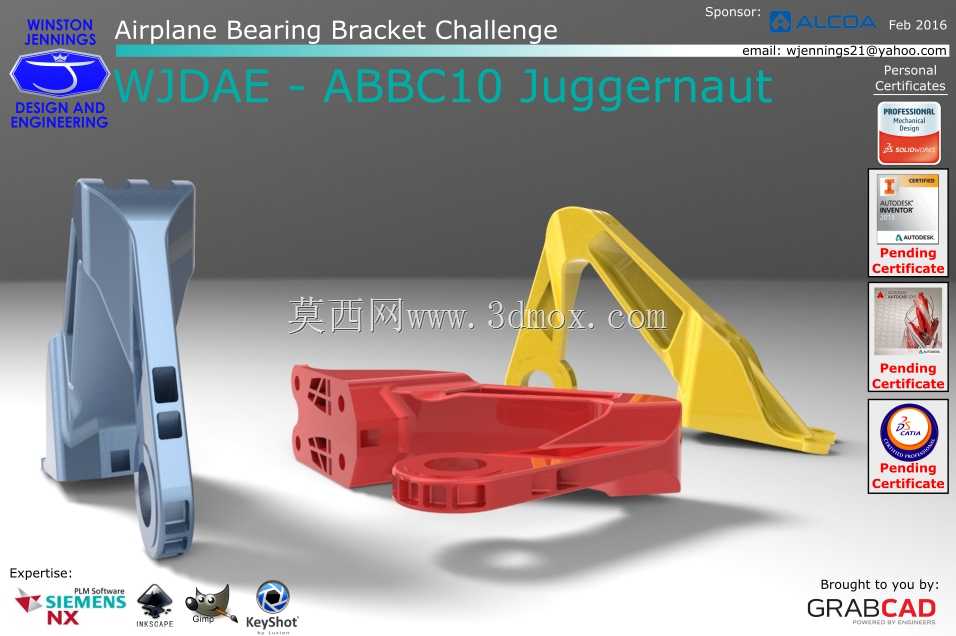

航空飞行器的轴承连接区域,长期承受交变气动载荷、发动机振动传递以及起降阶段的冲击载荷,对支撑构件的强度、刚度与轻量化水平有着极为严苛的要求,这款轴承支架正是针对该类工况完成的结构设计。在实际装机场景中,该构件承担着将机翼翼面、起落架连接段或操纵面传动轴承的载荷均匀传递至机身主承力框的作用,既要避免轴承安装位出现微米级的形变偏移影响传动精度,又要尽可能降低自身重量以减少飞行器的无效载荷。设计过程中首先围绕轴承安装孔的同轴度要求展开基准构建,将安装端面的平面度公差控制在装配允许的范围内,确保轴承压装后不会出现偏载导致的早期磨损。整体结构采用拓扑优化思路,在非主传力路径上大量去除冗余材料,通过镂空的筋条结构构建传力路径,既保证了主载荷方向的结构强度,又将构件重量控制在设计指标范围内。从安装边界来看,支架底部设置了多组定位安装面,可与机身承力结构的预埋衬套精准配合,安装孔位的间距经过反复校核,能够兼容现有标准件的装配要求,不需要额外定制连接件即可完成装机作业。外形轮廓经过多轮迭代,所有转角位置均设置了合理的工艺圆角,既避免了应力集中导致的疲劳断裂风险,也适配锻造、机加工的工艺要求,不会出现加工死角。在功能特性上,该支架的轴承安装位预留了足够的润滑介质通道空间,装配后可配合密封结构实现润滑脂的长效留存,减少日常维护的频次。不同颜色标识的结构方案对应不同的材料选型,钢制版本适用于高载荷的主承力位置,不锈钢版本可用于沿海高湿或存在腐蚀介质的飞行环境,金属材质的统一选型也便于后续的回收与再制造。针对航空领域的适航要求,结构的所有壁厚都经过冗余校核,即使出现局部的材料损伤,剩余结构仍能承担额定载荷,不会出现瞬间的结构失效。筋条的排布方向完全贴合主应力的传递路径,将轴承位置的集中载荷逐步分散至底部的各个安装点,避免局部应力超过材料的屈服极限。在建模过程中,所有配合面都预留了合理的机加工余量,可根据实际装配的公差要求进行二次精加工,保证装配精度符合航空级别的装配标准。
