海洋饲料输送用角式截止止回阀结构设计

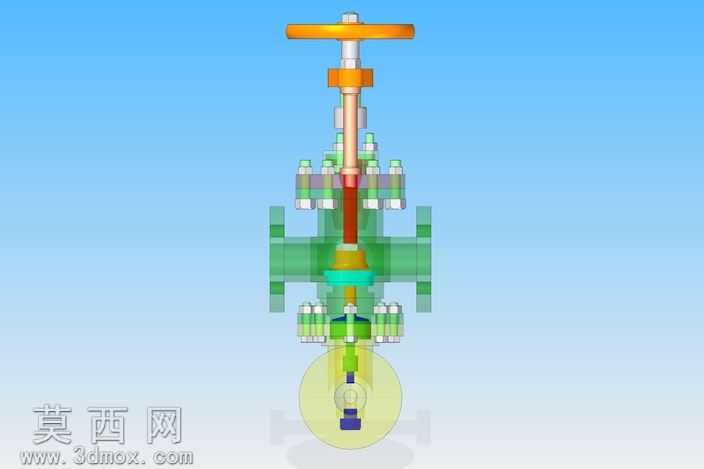

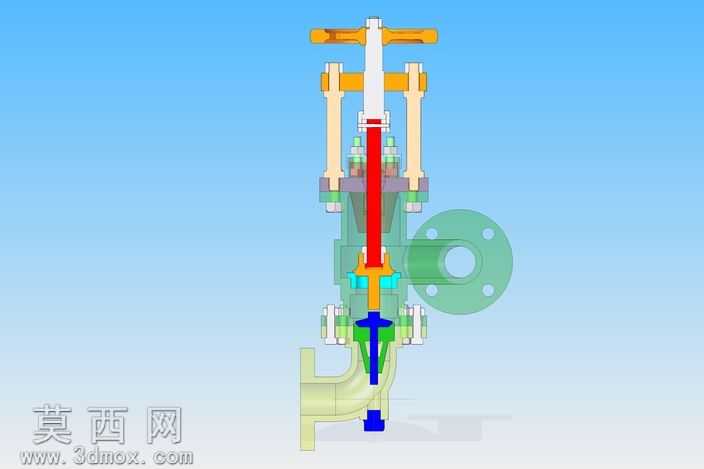

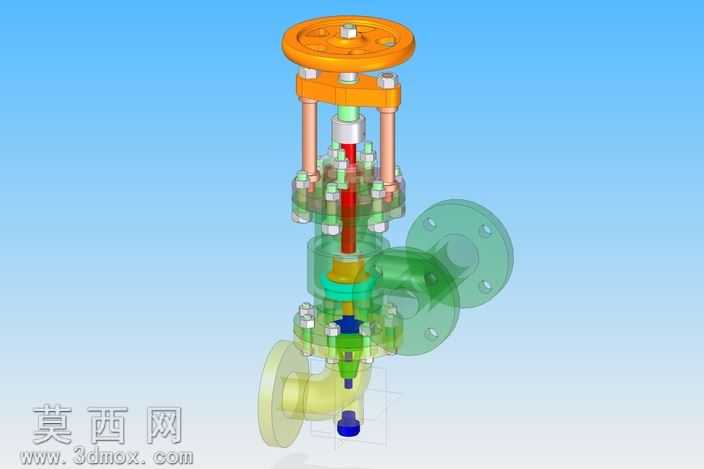

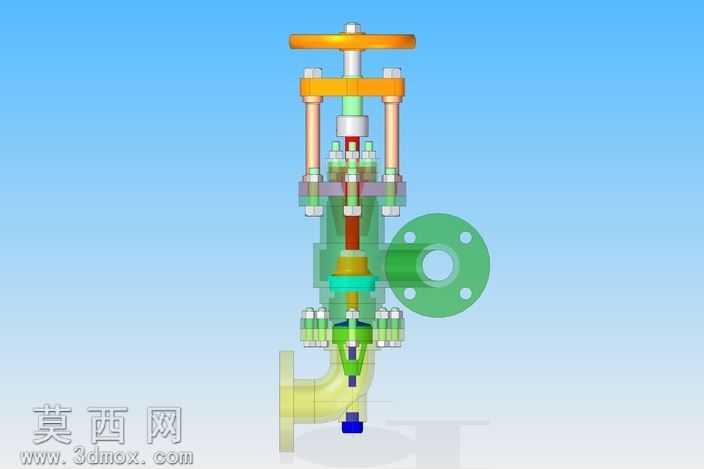

本模型为适配海洋饲料输送工况的专用截止止回阀，采用三维参数化建模完成全结构设计，整体采用角式流道布局，适配海洋养殖平台饲料输送管路的直角转向安装需求，可同时实现手动截断与介质止回双重功能，避免管路内饲料介质倒流造成的输送泵损坏与饲料浪费。建模过程中严格遵循船用阀门的设计规范，对所有零部件进行1:1等比例还原：顶部手轮采用防滑轮辐结构，通过阀杆螺母与升降式阀杆连接，阀杆表面做抛光处理模拟镀铬耐磨材质，手轮与阀盖之间设置多根铜合金支撑立柱，既保证阀杆升降过程的同轴度，也预留了足够的操作空间观察阀位状态。模型采用半透明渲染方式展示内部流道结构，阀体部分采用半透浅绿色工程塑料材质模拟，清晰呈现内部介质流向与阀芯配合关系，阀瓣组件采用组合式结构，下部设置弹簧复位结构，当介质正向流动时阀瓣在介质压力作用下抬起导通流道，当介质出现倒流趋势时，阀瓣在弹簧力与介质反向压力作用下快速落座密封，实现止回功能；同时可通过顶部手轮旋转带动阀杆下压，强制推动阀瓣压紧密封面，实现管路的手动截断，满足管路检修、流量调节的使用需求。密封部位分别采用不同材质区分，软密封层采用蓝色橡胶材质模拟，金属密封面做金属光泽高亮处理，紧固件、法兰盘均采用不锈钢材质渲染，清晰区分不同零部件的材质属性与功能分区。流道设计充分考虑饲料介质的颗粒特性，内壁做圆弧过渡处理避免出现直角死角造成饲料残留堵塞，法兰连接端采用标准船用法兰尺寸，可直接与同规格管路对接，整体结构紧凑，兼顾截止与止回功能，减少管路安装空间占用，适配海洋作业环境下的紧凑安装需求，所有配合部位均预留合理的装配间隙，可直接用于虚拟装配验证、工况模拟演示以及生产加工参考。
