蜗轮蜗杆驱动蝶阀三维结构设计模型

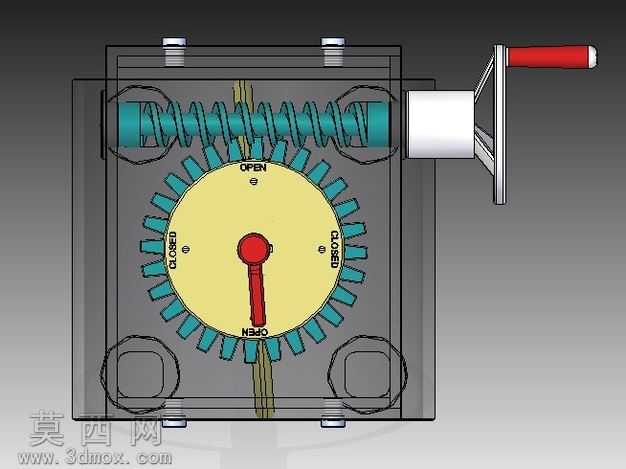

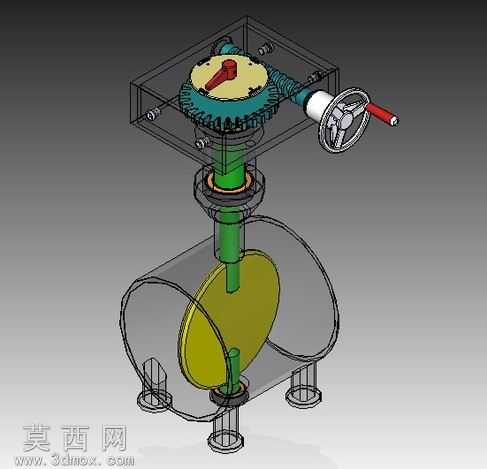

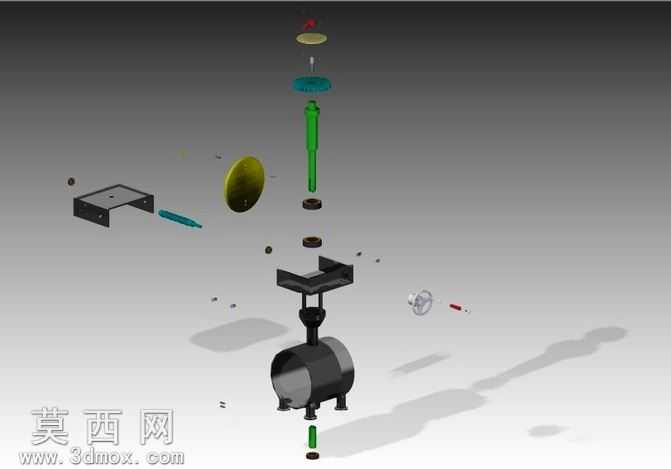

本模型为蜗轮蜗杆驱动式蝶阀的完整三维结构模型，建模过程中严格遵循机械设计规范，对蝶阀的各个组成部件进行了等比例参数化建模，完整还原了该类阀门的真实装配关系与运作逻辑。模型采用半透明线框结合实体渲染的展示方式，既清晰呈现了阀门外部的壳体轮廓、底部安装法兰的螺栓孔位布局，也直观展现了内部的阀板、阀杆、蜗轮蜗杆传动组、手轮操作端的嵌套装配结构。材质设置上，对承压的阀体外壳赋予半透明工程塑料质感的材质，便于观察内部结构；对传动用的蜗轮、蜗杆、手轮赋予金属哑光材质，还原金属构件的质感；对密封贴合的阀板赋予醒目的亮黄色实体材质，清晰标识截流元件的形态与位置；对操作手柄端部赋予红色标识材质，突出操作部件的位置。结构设计层面，该蝶阀采用侧装手轮搭配蜗轮蜗杆减速机构的驱动形式，相比普通手柄直驱蝶阀，具备更大的操作力矩，可适配更大通径、更高压力的管路工况，手轮转动时通过蜗杆带动蜗轮旋转，蜗轮与竖直布置的阀杆刚性连接，进而带动中部的圆形阀板绕阀杆轴线做0至90度的回转运动，实现管路的通断与流量调节。建模过程中对各部件的配合间隙进行了合理还原，包括阀杆与阀体之间的轴套配合、蜗轮与箱体的定位结构、蜗杆端部的支撑轴承位、阀板与阀体密封面的贴合位置都做了精准的结构表达，完整呈现了该类驱动蝶阀的传动路径与装配逻辑，可用于阀门结构原理演示、机械设计教学参考、相关产品方案的结构验证使用。
