多支路集成式排气歧管管路结构设计

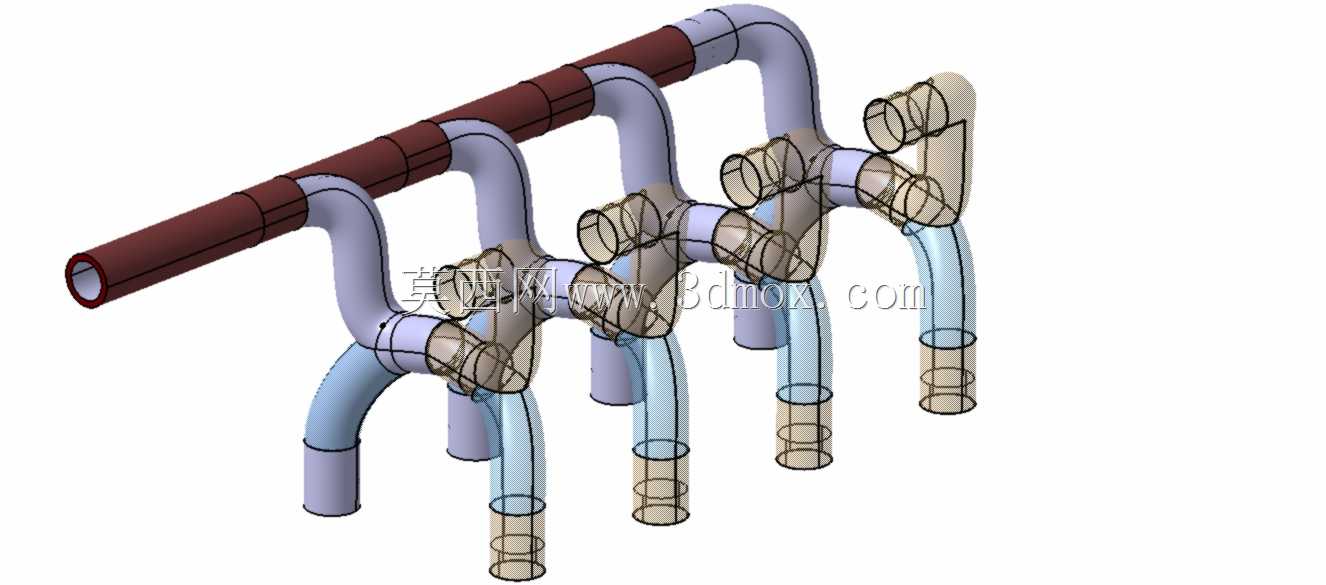

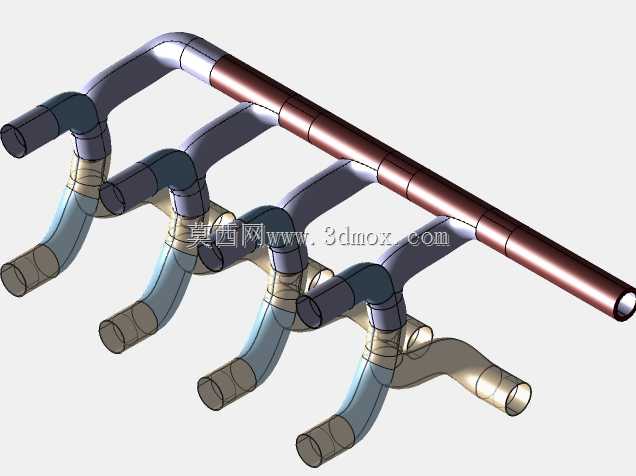

该排气管路结构主要适配多缸内燃机型动力单元，常见于车用动力、固定式发电机组、工程机械动力舱等场景，核心作用是将各气缸燃烧后产生的高温废气有序汇集，引导至后处理装置及排气尾段完成排放，同时兼顾各缸排气背压的均衡性，避免出现排气干涉导致的动力输出损耗。从结构设计来看，整体采用四支路等长优化布局，每一路支管的弯曲弧度、通径变化都经过流道阻力校核，支管与缸盖连接端采用标准圆形接口，接口处预留了密封面安装余量，可适配常规厚度的排气密封垫片，避免高温废气泄漏。主汇集管沿支管排布方向延伸，外壁做了分段式加强结构，可抵消高温工况下管路热胀冷缩产生的形变应力，降低管路开裂、接口松脱的风险。设计过程中特意将部分管路做半透明化处理，并非结构本身为透明材质，而是为了直观展示内部流道的走向、交汇处的过渡结构，方便设计人员核对各支路的汇入角度，避免流道交汇处出现锐角折角造成的排气紊流，减少排气阻力。从安装边界来看，各支管接口的中心距严格匹配对应缸盖的排气口排布尺寸，支管下端的延伸段预留了与下游三元催化、消音装置连接的法兰安装位，整体管路的外轮廓尺寸充分考虑了动力舱的布置空间，弯曲段的最小转弯半径满足管路加工的工艺要求，不会出现弯管处管壁褶皱、通径缩窄的问题。实际应用中，这类集成式排气结构相比零散拼接的管路，能更好地控制各缸排气的时序差，降低排气脉冲带来的管路振动，同时减少了多余的连接法兰点位，降低了废气泄漏的概率。结构设计时还考虑了不同工况下的热变形补偿，支管的弯曲段预留了一定的形变余量，不需要额外加装过多的软连接结构即可适配常规工况下的热位移，兼顾了结构紧凑性与使用可靠性。
