阵风战斗机单座双发多用途战机三维造型

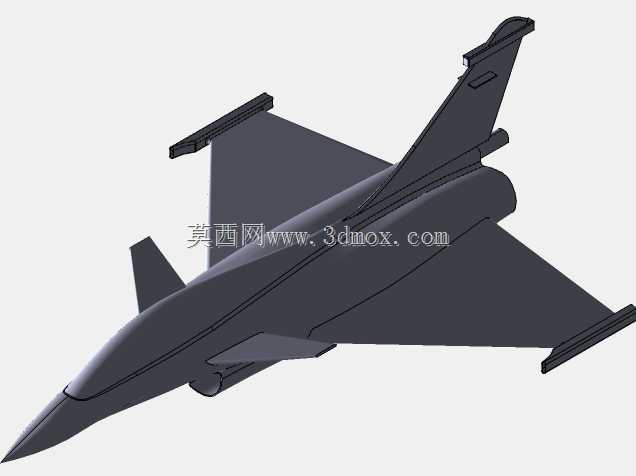

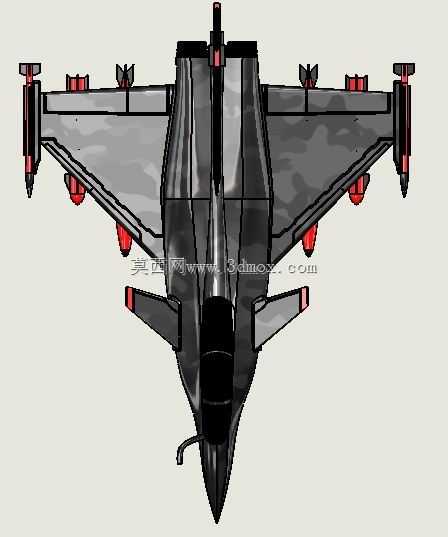

该三维造型还原的是达索阵风战斗机的单座型基础气动布局，整体采用近距耦合鸭翼加三角翼的无尾气动构型，机身采用半硬壳式结构设计，机头段呈尖锥状收敛，适配机载雷达舱的安装边界，雷达罩与机身蒙皮的分缝位置按照实机维护开口逻辑预留，机头下方的光电探测窗口造型与周边曲面做了连续过渡，避免气动干扰。机身两侧的进气道采用半埋式设计，进气口前缘做了斜切处理，兼顾不同迎角下的进气效率，进气道与机身融合段的曲面过渡经过修型，可降低跨音速飞行时的附面层干扰，进气道内部预留了发动机进气通道的合理空间，匹配M88型涡扇发动机的进气流量需求。鸭翼布置在座舱后下方的机身两侧，转轴位置与机身承力框的位置对应，鸭翼偏转角度的预留范围覆盖实机的正负偏转行程，可直观展示不同飞行姿态下的舵面位置关系；主三角翼的前缘后掠角、后缘前掠角均符合实机的气动参数，翼面与机身的连接段做了翼身融合处理，翼下预留了武器挂点的安装接口位置，可拓展挂载副油箱、空空导弹、对地攻击弹药等不同载荷的适配造型。垂尾采用单垂尾布局，垂尾前缘后掠角与主翼后掠角匹配，垂尾根部与机身尾段的承力结构衔接，垂尾顶端的电子设备舱造型、后缘的方向舵分缝均做了还原，尾喷口处预留了发动机尾喷管的伸缩调节空间，可展示加力状态与巡航状态下的喷口形态差异。座舱段采用水泡式座舱盖造型，座舱盖与机身的连接缝、风挡的框架结构均按照实机结构还原，座舱内部预留了弹射座椅、驾驶杆、仪表板的安装空间，可进一步细化航电系统的布局。该造型可用于航空科普教学中的气动原理演示，也可作为飞行器设计专业课程中鸭翼布局气动特性分析的参考案例，同时可用于军事仿真场景中的航空器模型搭建，在结构设计层面，整机的曲面分块逻辑符合航空制造业的蒙皮拆分原则，各部件的连接边界预留了合理的装配间隙，可直接用于3D打印制作缩比验证模型，也可作为后续开展流体力学仿真、结构强度校核的基础几何模型，帮助设计人员快速理解多用途战斗机的气动布局设计逻辑与结构布置思路。
