F4鬼怪战斗机外观结构三维数模

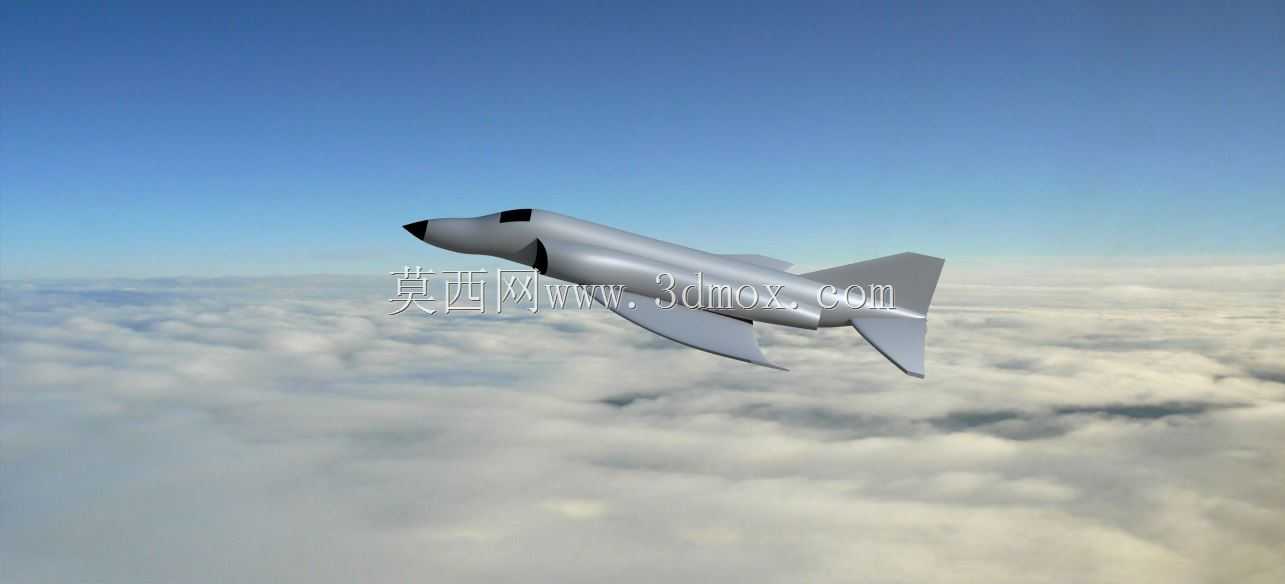

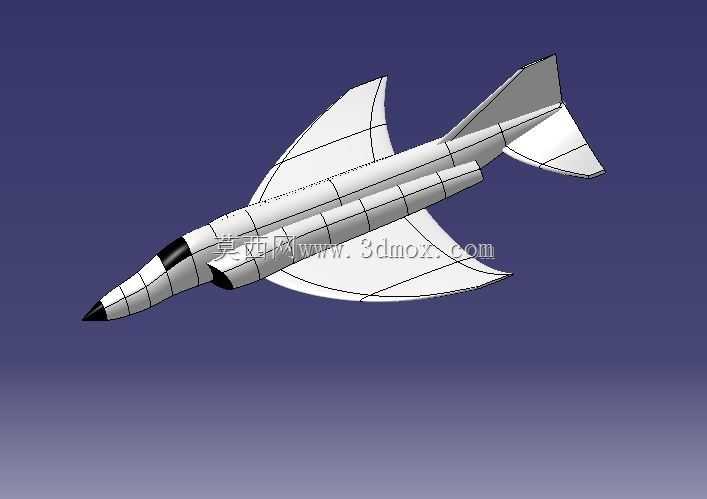

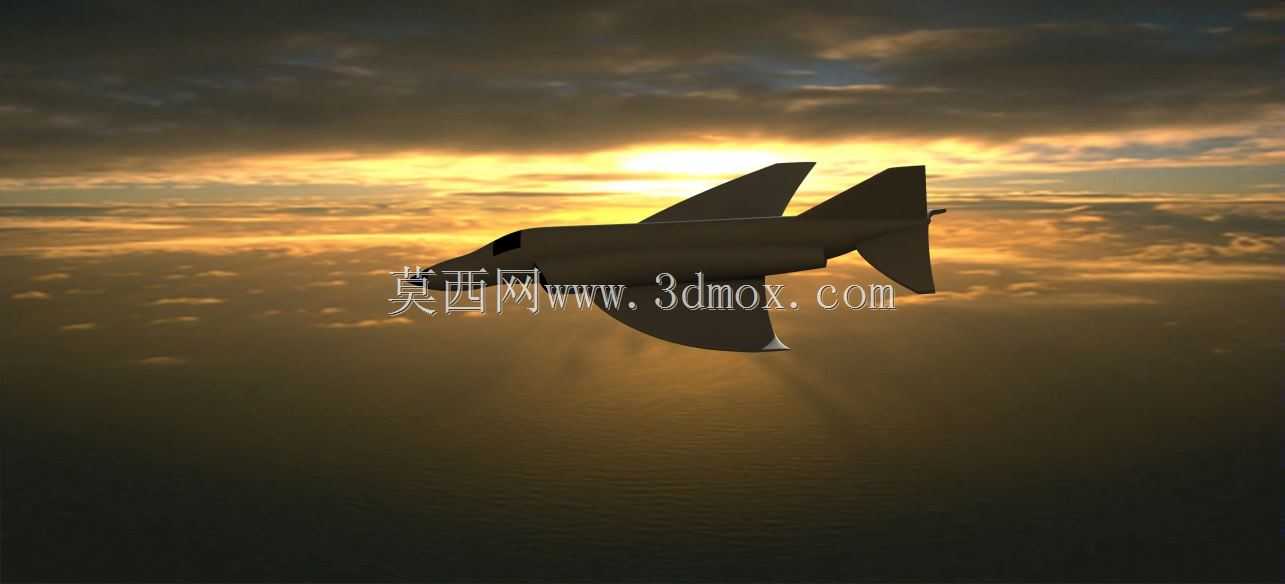

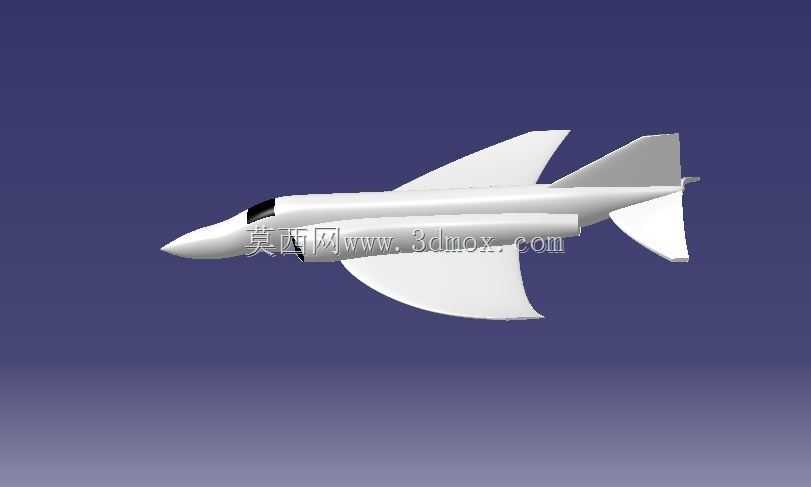

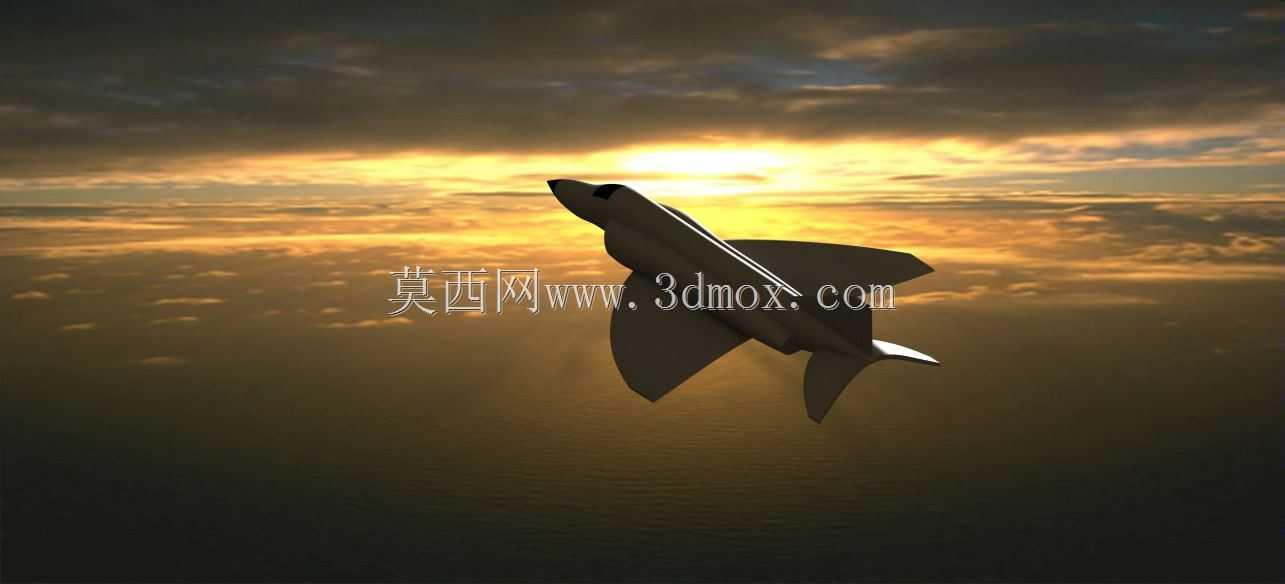

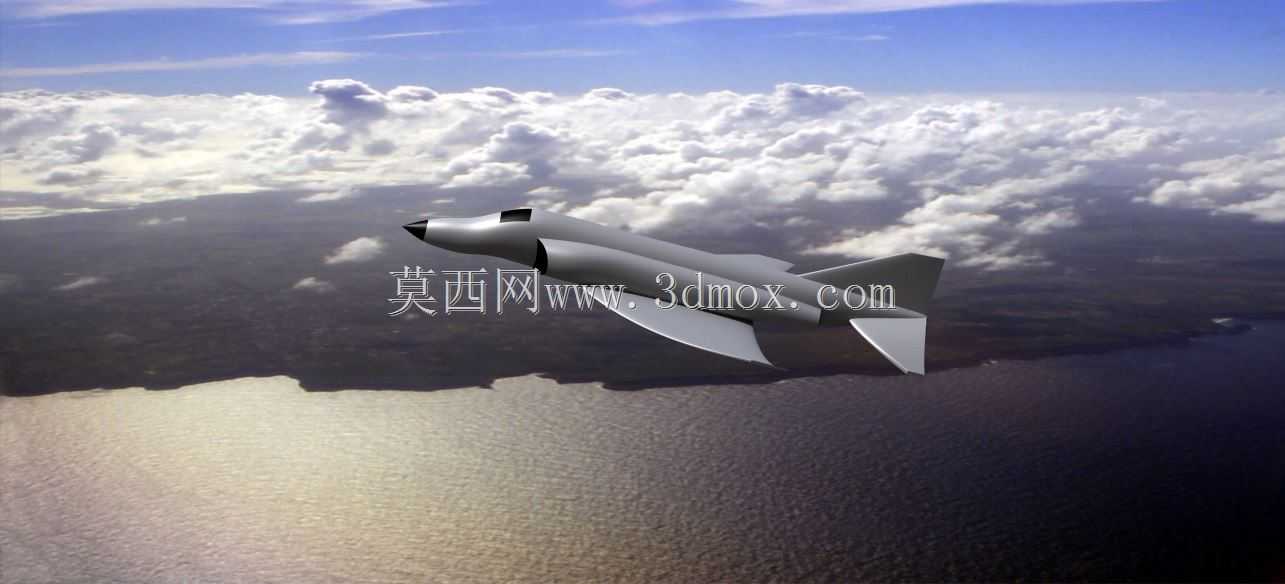

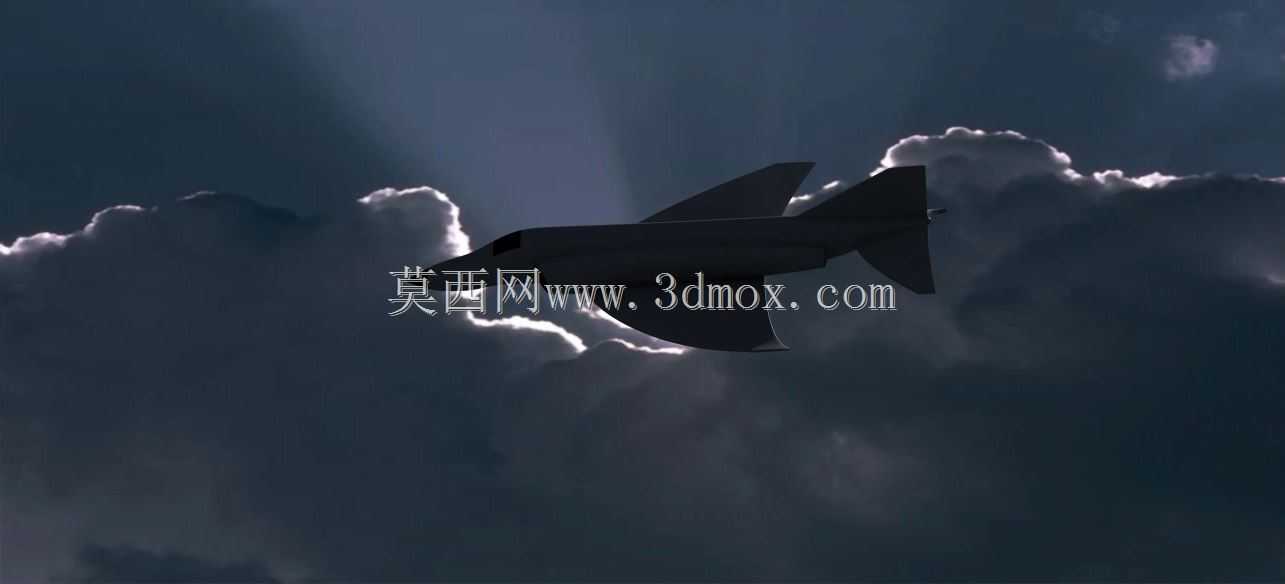

该模型还原了F4鬼怪战斗机的整机气动外形与核心结构布局，可用于航空装备科普展示、航模设计参考、影视动画素材制作以及航空类教学演示场景。从气动布局设计来看，模型完整呈现了该机采用的后掠翼、两侧进气、双发双垂尾的经典布局，机翼后掠角度匹配实机的高速飞行设计需求，能够直观体现二代喷气式战斗机为兼顾高空高速性能所做的外形优化，进气道的唇口角度、调节斜板位置都做了结构还原，可清晰看到进气道与机身融合的过渡曲面，为研究早期喷气式战机进气效率与气动阻力的平衡设计提供直观参考。整机结构划分上，模型区分了机头雷达罩、座舱段、机身主舱段、机翼、平尾、垂尾、发动机尾喷口等独立结构区域，各段的外形衔接处做了顺滑的曲面处理，没有出现曲面畸变或者结构错位的问题，机身表面的蒙皮分块、检修口盖位置也做了对应刻画，能够帮助建模从业者理解军用飞机机身分段设计的逻辑，以及气动外形对结构分段的约束要求。从尺寸边界来看，模型严格匹配实机的长宽高比例，机头到尾喷口的纵向长度、机翼左右翼展宽度、垂尾顶端到机身中轴线的高度都符合实机的尺寸比例关系，机翼下的外挂点位置、起落架舱的轮廓位置都做了预留，若用于航模改装设计，可直接基于该模型的外形边界做内部结构的排布，不需要额外调整整机的气动外形比例。尾翼部分的模型还原了该机上反的平尾设计、外倾的垂尾结构，垂尾上的气动舵面分块清晰，能够直观看到舵面与安定面的分割位置，尾喷口的收敛段轮廓做了等比例还原，可用于研究双发战机尾喷口与后机身的气动干扰设计逻辑。在实际应用层面，该模型既可以作为航空类专业教学的具象化教具，帮助学员理解二代战机的设计特点与气动布局演化逻辑，也可以作为航模设计的基础外形参考，直接用于3D打印验证机的外形制作，还可以作为虚拟仿真场景中的装备素材，用于空战模拟、航空装备展示类的内容制作。建模过程中采用了蓝图驱动的曲面建模思路，先通过多视角视图确定各结构的轮廓线，再通过曲面放样、桥接、修剪完成整机曲面的构建，最后做实体化与细节刻画，保证了外形曲面的顺滑度与结构比例的准确性，没有出现曲面褶皱或者比例失真的问题，对于从事飞行器外形建模、曲面结构设计的从业者来说，具备较高的参考价值。
