直角传动齿轮箱三维结构设计

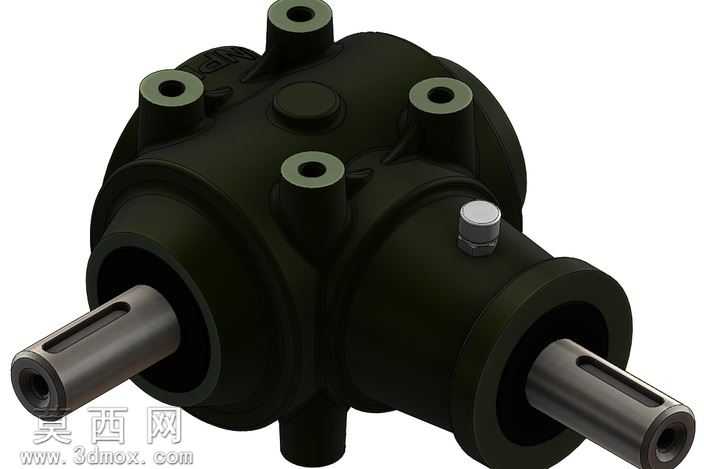

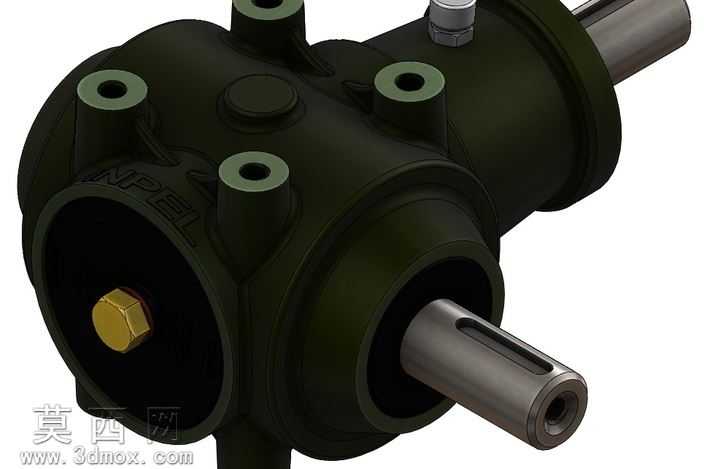

本作品为直角传动齿轮箱的三维参数化建模成果，建模过程严格遵循机械传动部件的设计规范，完整还原了该类传动装置的全部结构细节。建模阶段首先搭建整体装配基准，以输入输出轴的垂直相交轴线为核心定位基准，依次完成箱体、传动轴、轴承安装位、端盖连接孔、注油结构等核心部件的特征构建：箱体部分采用实体拉伸结合切除特征完成主体轮廓，精准还原了箱体上的六个安装凸台的沉孔结构、端盖配合止口、轴孔同轴度公差预留结构，同时对箱体表面的品牌标识区域做了贴合实物的浮雕特征处理，保证外观还原度。传动轴部分分别构建了输入轴与输出轴的轴肩、键槽、中心工艺孔等细节特征，键槽尺寸符合标准传动件的配合公差要求，轴端的内孔结构也完整还原，保证与后续装配部件的匹配性。材质与渲染阶段，针对不同部件做了差异化材质分配：箱体主体采用哑光铸铁材质，调整粗糙度参数还原铸件表面的磨砂质感，安装凸台的端面做了精铣面的高亮金属质感区分，模拟实际加工后的表面状态；传动轴部分采用调质合金钢材质，添加轻微的金属反光与表面磨削纹理，还原机加工轴类零件的真实质感；端盖处的密封件、注油嘴等附属部件分别对应橡胶、镀锌金属等材质属性，渲染时采用三点布光方案，主光突出箱体的结构轮廓与材质层次，辅光弱化阴影死角，补光勾勒轴类零件的金属边缘，最终呈现的渲染效果清晰展现各部件的装配关系与结构细节。结构设计上，该齿轮箱采用90度直角传动布局，可实现相交轴之间的动力传递与转速变换，箱体上的多组安装孔位可适配不同的安装固定场景，注油与密封结构的完整建模也还原了该部件的实际使用功能，整体模型装配关系完整，无干涉特征，各部件的配合间隙符合机械设计的公差要求，可用于传动结构的原理演示、装配模拟以及后续的工程出图参考。
